封闭式方形齿轮减速传动箱体结构

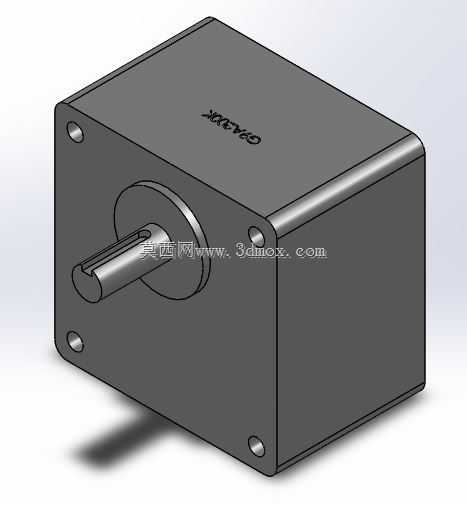

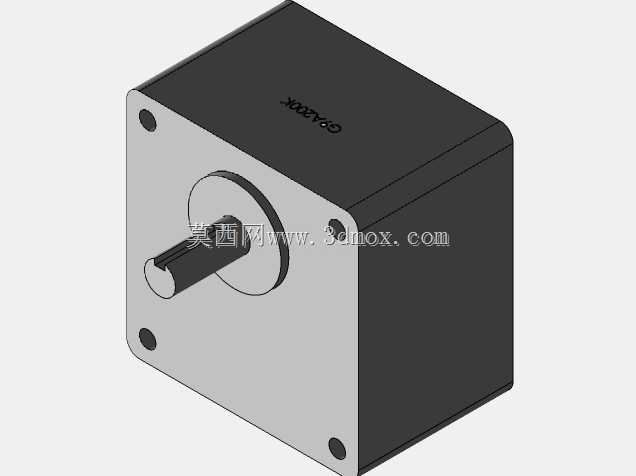

　　这款方形封闭式齿轮传动单元，常被配套在小型自动化输送线、桌面级工装夹具驱动、通讯基站内部信号调节机构的动力传递环节中，作为动力源与执行端之间的扭矩放大、转速匹配核心部件使用。从结构设计来看，整体采用方正的压铸铝壳体构型，四个角位预留沉头安装孔，安装时可直接通过螺栓将单元固定在设备安装基板上，无需额外设计转接支架，安装孔的位置公差在建模时严格控制在±0.02mm范围内，能适配多数常规小型驱动工位的安装基准要求。输出轴采用单出轴的扁位轴设计，轴端铣出的平行扁位可直接与同步轮、联轴器、驱动摆臂等执行件配合，避免传动过程中出现轴孔打滑的问题，轴伸长度控制在合理区间，既保证配合件有足够的安装定位长度，也不会因为轴伸过长导致径向跳动量超标。

　　壳体表面做了平整的哑光处理，顶面预留标识刻印区域，可在量产时直接激光打标标注型号参数，壳体边角做了小半径倒圆角处理，既避免装配过程中锐边划伤操作人员，也能提升壳体压铸成型时的材料流动性，减少边角缺料的成型缺陷。内部齿轮腔体的壁厚经过受力仿真校核，在额定输出扭矩下壳体形变控制在0.01mm以内，能有效保证内部齿轮啮合的中心距稳定，降低传动过程中的噪音与齿面磨损。设计时优先考虑了安装兼容性，输出轴的中心高度与市面同类型号的齿轮单元保持一致，设备升级替换时可直接原位安装，无需调整周边部件的位置。壳体与端盖的配合面预留密封槽位，装配时可嵌入密封胶条，满足常规工业环境下的防尘要求，适配车间多尘、有少量凝露的使用场景。

　　输出轴与壳体的配合位置预留轴承安装位与油封槽，可根据使用需求选配不同密封等级的油封，满足不同工况下的防漏油、防尘要求。在传动参数匹配上，该单元可适配不同减速比的齿轮组配置，选型时可根据驱动电机的额定转速、执行端需要的输出转速与扭矩，选配对应齿比的内部齿轮组件，无需更改外部安装尺寸，大幅降低设备改型的设计成本。建模过程中对所有配合面做了公差配合标注，安装孔、轴承位、轴伸直径等关键尺寸都按照机械加工的精度要求做了公差带设置，导出的工程图可直接用于机加工或者开模生产，不需要二次调整尺寸基准。
