通讯设备用MBEG9A5BCV/u衬套结构设计

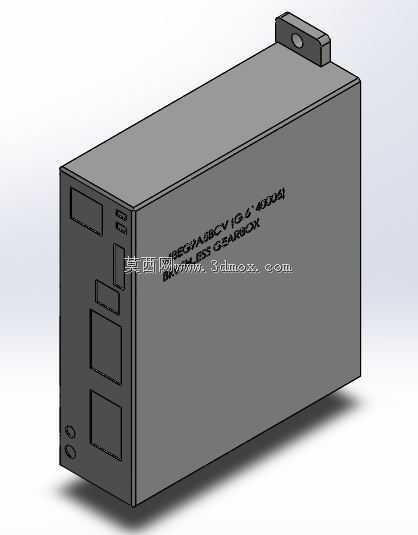

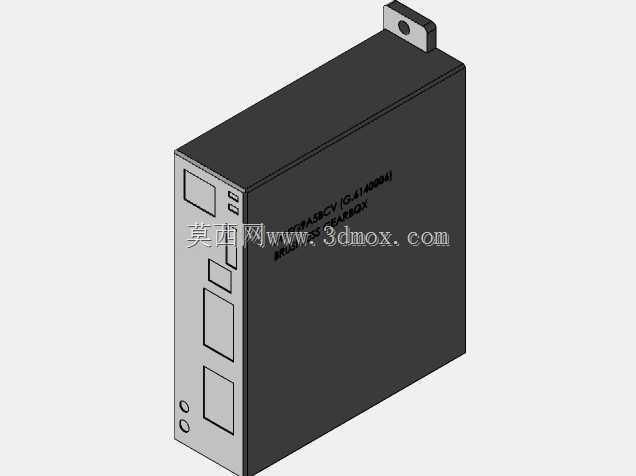

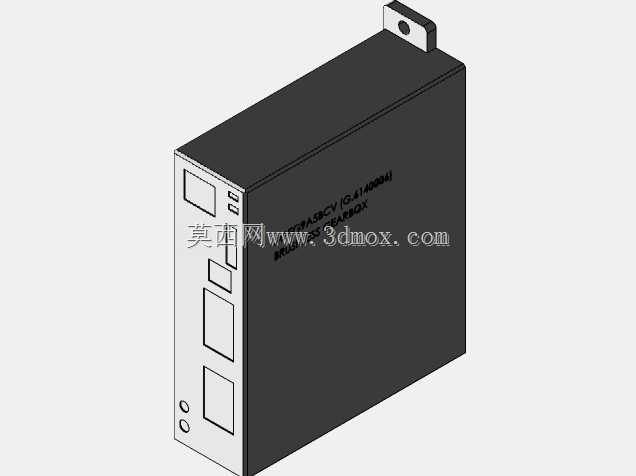

　　在通讯终端及配套电子设备的内部结构设计中，这类衬套主要承担部件定位、间隙补偿与安装缓冲的作用，常见于便携通讯设备、工业通讯模块的内部装配环节，用来填补核心功能模块与设备外壳之间的装配公差，避免硬质部件直接接触产生的磨损或应力集中。从结构形态来看，该衬套采用长方体主体搭配顶部单侧凸耳的设计，主体部分预留了多组不同规格的矩形开口与圆形定位孔位，这些孔位并非随意排布，而是对应通讯模块上的接口、固定螺柱与散热避让区域，凸耳位置则设置了单独的安装孔，用于在装配时完成衬套与设备壳体的预定位，防止组装过程中衬套移位影响后续模块安装。设计这类衬套时，首先要匹配对应通讯模块的外形轮廓，主体内腔尺寸需要略大于模块本体尺寸，预留0.1-0.

　　2mm的装配间隙，既方便模块顺利装入，又能限制模块在设备内部的窜动幅度；侧面的开口位置需要精准对齐模块上的各类外接接口，不能出现遮挡接口的情况，同时开口边缘要做微小的倒角处理，避免装配时刮伤模块表面的线路或涂层。顶部凸耳的厚度要与壳体内部的安装槽深度匹配，凸耳上的安装孔中心距需要严格对应壳体上的螺柱位置，保证装配时螺丝可以顺利穿过孔位完成固定，不会出现孔位错位导致的装配应力。从安装边界来看，衬套的整体外形尺寸需要完全适配设备外壳的内部容纳空间，衬套装入壳体后，外表面与壳体内壁之间的间隙要控制在合理范围，不能因为间隙过大导致衬套晃动，也不能因为间隙过小造成装配卡滞。在实际应用场景中，这类衬套多采用绝缘耐磨的工程塑料材质，

　　除了定位固定的作用外，还能起到一定的绝缘防护效果，避免模块与金属外壳直接接触引发的短路风险，同时可以缓冲设备受到轻微冲击时的作用力，保护内部精密的通讯模块不受损坏。设计过程中需要反复核对模块与壳体的装配尺寸链，确认所有避让孔位的位置精度，尤其是接口对应的开口尺寸，既要保证接口可以完全露出供外接插头接入，又要尽量缩小开口冗余量，提升衬套对模块的包裹防护范围。衬套底部的两组小圆孔对应壳体上的定位柱，装配时可以先通过这两个孔位完成初步对位，再通过顶部凸耳的孔位完成最终固定，这种多定位点的设计可以大幅提升装配效率，降低流水线组装时的对位难度，减少人工装配的误差率。
