方形接近式光电感应检测元件结构

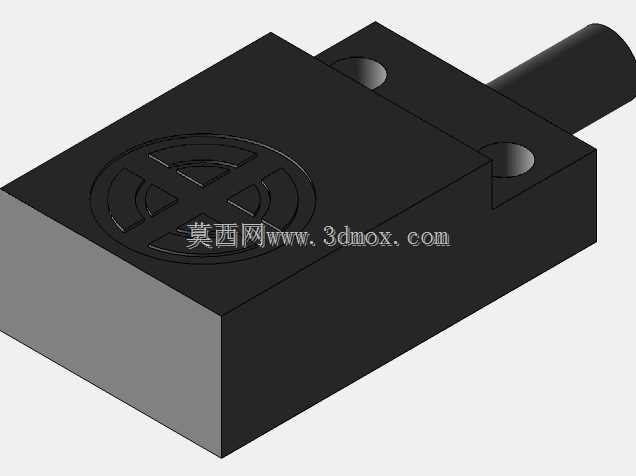

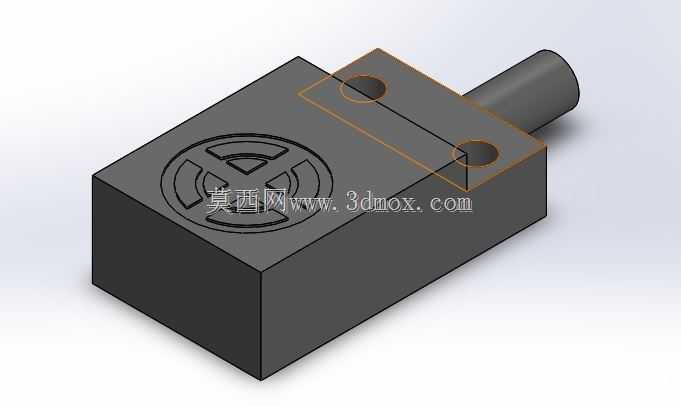

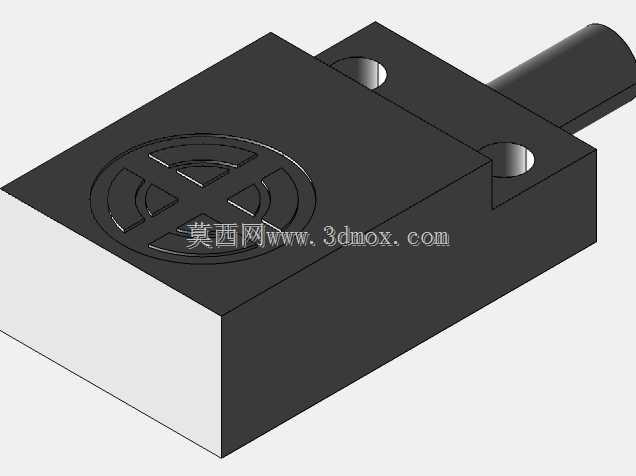

　　这款方形感应检测元件，常被用于自动化生产线的物料到位检测、工位位置确认、工件计数等场景，在3C电子组装线、包装输送线、小型加工设备的限位检测环节都能见到它的应用，相比圆柱形同类元件，它的方形本体在安装时更易定位，不会出现周向转动偏移的问题，适合对检测方向有固定要求的工位。从结构设计来看，本体采用方块式构型，侧面伸出圆柱形检测端头，端头轴线与本体安装面平行，检测面朝向端头轴向方向，可直接对准待检测工件的运动路径。本体上方设计了带两个安装通孔的凸台结构，两个通孔沿本体长度方向对称分布，安装时可直接穿入M3或M4规格的内六角螺丝，固定在设备的安装支架或型材立面上，凸台与本体为一体化结构，避免了分体式安装座带来的装配累积误差，

　　安装后整体刚性更好，长期受设备振动影响也不会出现检测位置偏移。设计时充分考虑了现场安装的边界条件，本体的方块构型让它可以紧贴设备的安装立面布置，不需要额外预留旋转调整的空间，两个安装孔的孔距经过标准化设计，适配市面上多数通用传感器安装支架的孔位，现场替换同规格旧件时不需要重新打孔调整支架位置。伸出的圆柱形端头长度控制在合理范围，既保证检测距离满足常规工位需求，又不会因为端头过长在工件运动过程中发生碰撞剐蹭，端头与本体的衔接处做了圆角过渡，避免应力集中导致的端头断裂问题。本体正面的标识区域做了凹陷式标识位，可直接激光刻印型号、接线定义等信息，不会因为长期摩擦导致标识模糊不清。在实际使用中，这类元件的检测响应速度快，

　　可适配高速运动生产线的检测节拍，方形外壳的防护等级满足车间常规生产环境的使用要求，可抵御少量粉尘、切削液飞溅的影响。建模过程中严格还原了实物的安装尺寸、孔位公差、端头伸出长度等关键参数，每个安装孔的沉头深度、凸台厚度都按照实物尺寸1:1复刻，导入装配体后可直接用于设备的布局设计、安装干涉检查，不需要额外调整尺寸参数，能直接为结构设计人员的选型、装配模拟提供准确的三维参考，避免设计阶段出现安装位置冲突、检测距离不足等问题。
