欧姆龙E5CCU温控器数显控制单元

　　这款数显温控单元的三维建模，完全围绕工业现场盘装设备的实际安装需求展开，做结构设计时首先要考虑的就是面板开孔的适配性，这类温控器普遍采用标准DIN导轨安装配套的嵌入式开孔尺寸，建模时严格还原了壳体的安装卡扣位置、面板突出高度与壳体进深尺寸，确保设计人员在做电控柜面板排布时，能直接调取模型核对开孔边界，避免出现安装干涉、面板突出量不符合柜体防护要求的问题。从实际应用场景来看，这类温控单元广泛应用在工业加热设备、恒温生产线、包装机械温控回路、小型实验温控装置的电控系统中，核心作用是采集前端热电偶、热电阻的温度信号，通过内置PID算法输出控制信号，驱动继电器、固态继电器等执行元件调整加热或制冷功率，实现被控对象的温度闭环控制。

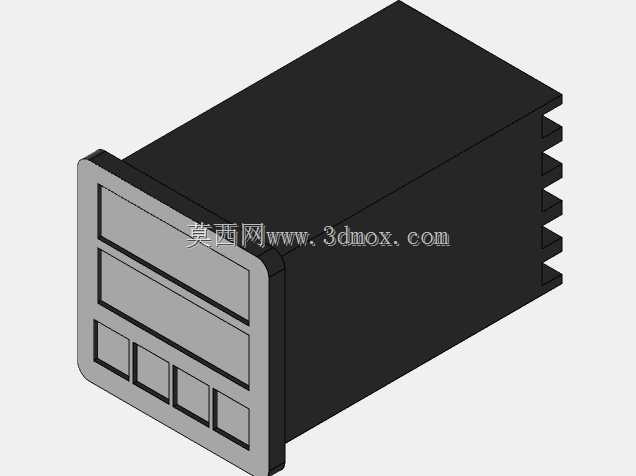

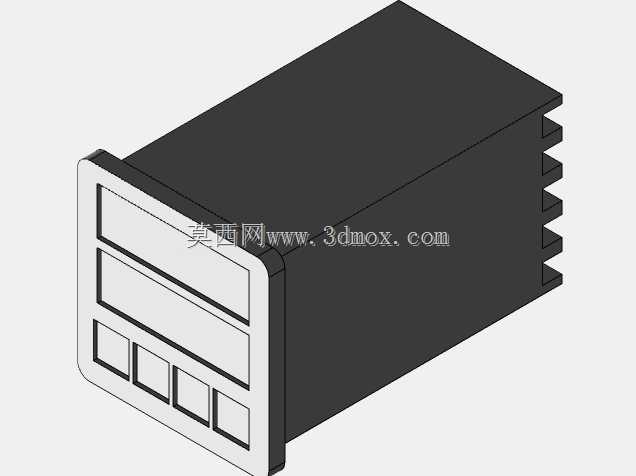

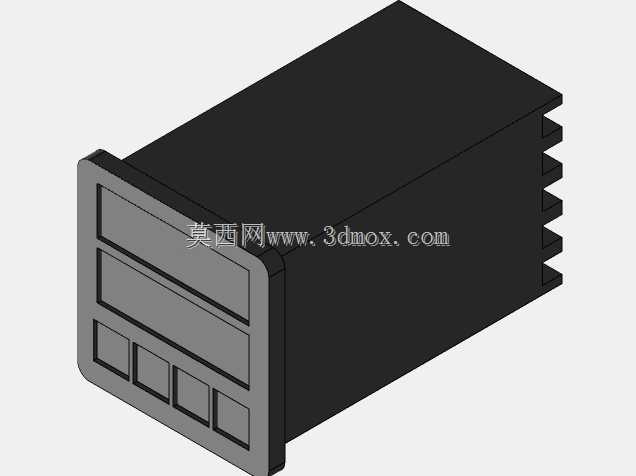

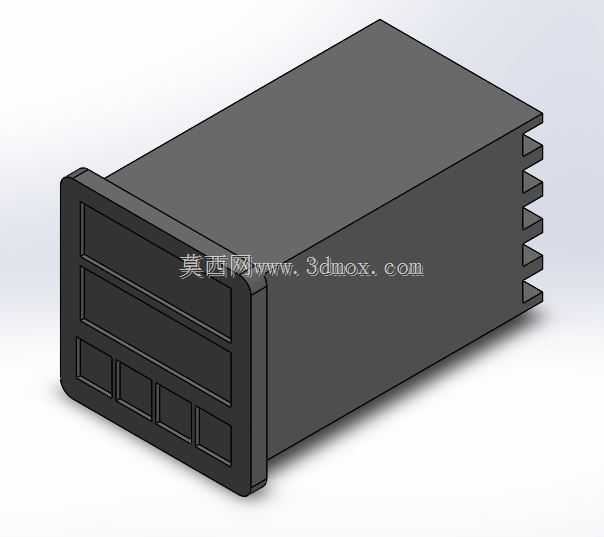

　　建模过程中特意还原了正面的分层显示区域与操作按键布局，显示区分层设计是为了同时展示当前测量温度、设定目标温度、输出占空比等多组参数，下方的实体按键对应参数切换、数值调整、模式切换的操作需求，按键的凸起高度、按键间距都按照实际操作的人机工程要求还原，避免后续做面板设计时出现按键被柜体边框遮挡、操作空间不足的问题。壳体侧面的散热鳍片结构也做了精准还原，这类嵌入式安装的仪表，壳体大部分处于电控柜内部，工作时内部电路产生的热量需要通过侧面鳍片散出，建模时保留了鳍片的间距、突出高度参数，方便设计人员核对柜内布线时的安全距离，避免线缆紧贴散热鳍片加速老化。整个模型的壳体壁厚、面板与壳体的衔接台阶、背部接线端的预留空间都按照实物的装配关系还原，

　　做电控系统三维布局时，可以直接将模型嵌入面板开孔位置，核对与周边断路器、接触器、接线端子排的空间距离，提前规避布线干涉、检修空间不足的问题，也能在做设备三维演示时，直观展示温控单元在整个电控系统中的安装位置与操作界面，不需要额外做简化模型替代。
