带安装底座立式轴套支撑固定座

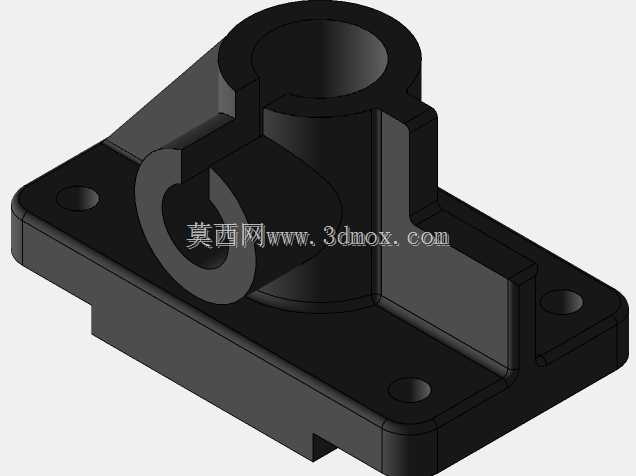

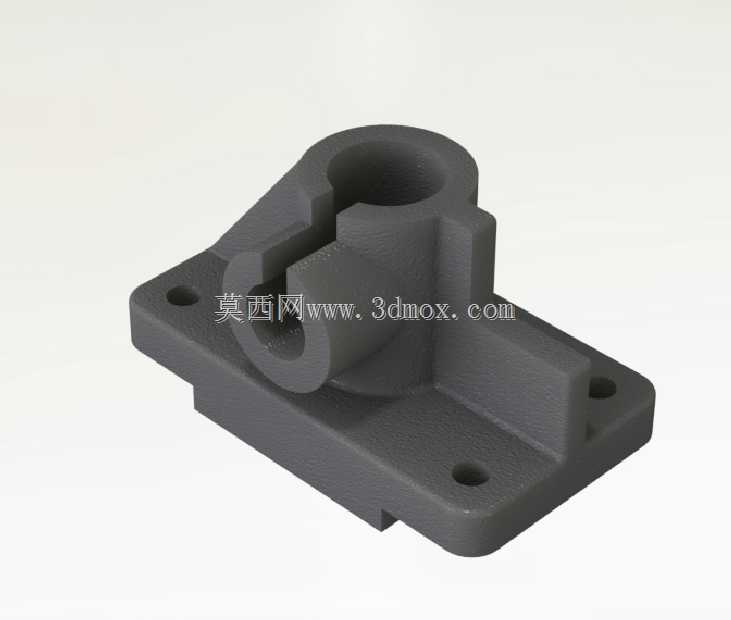

　　这款立式带安装底座的轴套支撑固定座，多用于轻工自动化生产线、小型输送设备以及工装夹具的导向支撑环节，核心作用是为往复运动的光轴、导杆提供径向约束与轴向定位，避免轴类部件在运行过程中出现偏摆、窜动问题，保障传动部件的运动同轴度。从结构设计来看，底部采用带安装孔的方形法兰底座，四个安装孔对称分布在底座四角，安装时可通过内六角螺栓直接固定在设备安装面板或者型材架上，底座底面做了平面度公差控制，安装后不会出现翘边问题，能保证支撑座整体与安装面的贴合度，减少运行过程中的共振传导。主体支撑部分为中空立式轴套结构，内孔做了适配常规光轴直径的公差设计，可直接与对应直径的光轴间隙配合，轴套侧壁开设了侧向锁紧槽，配套锁紧螺钉即可实现穿入轴件的位置锁定，

　　无需额外加工轴上定位槽，现场装配调整更加灵活。轴套与底座之间设置了多道加强筋结构，筋板从底座上表面延伸至轴套外侧壁，在不额外增加整体壁厚的前提下，大幅提升了支撑座的侧向抗载荷能力，即使承受轴件传递的径向偏载，也不会出现轴套与底座连接处断裂的问题。整体外形采用方正的块状结构设计，没有多余的外凸异形结构，安装时所需的周边避让空间较小，适合在设备内部安装空间紧凑的场景下使用，底座的长宽尺寸适配常规40系列、50系列工业铝型材的安装孔距，无需额外加工转接板即可直接固定在铝型材搭建的设备机架上。设计过程中充分考虑了铸件的成型工艺性，所有转角位置都做了圆角过渡，避免铸造过程中出现应力集中导致的开裂问题，同时也减少了后续机加工的去毛刺工作量，内孔与安装孔的加工基准统一，能保证装配后轴孔与安装面的垂直度要求，满足中低速运动轴系的支撑精度需求。
