黄铜分体式喷水灭火接头结构设计

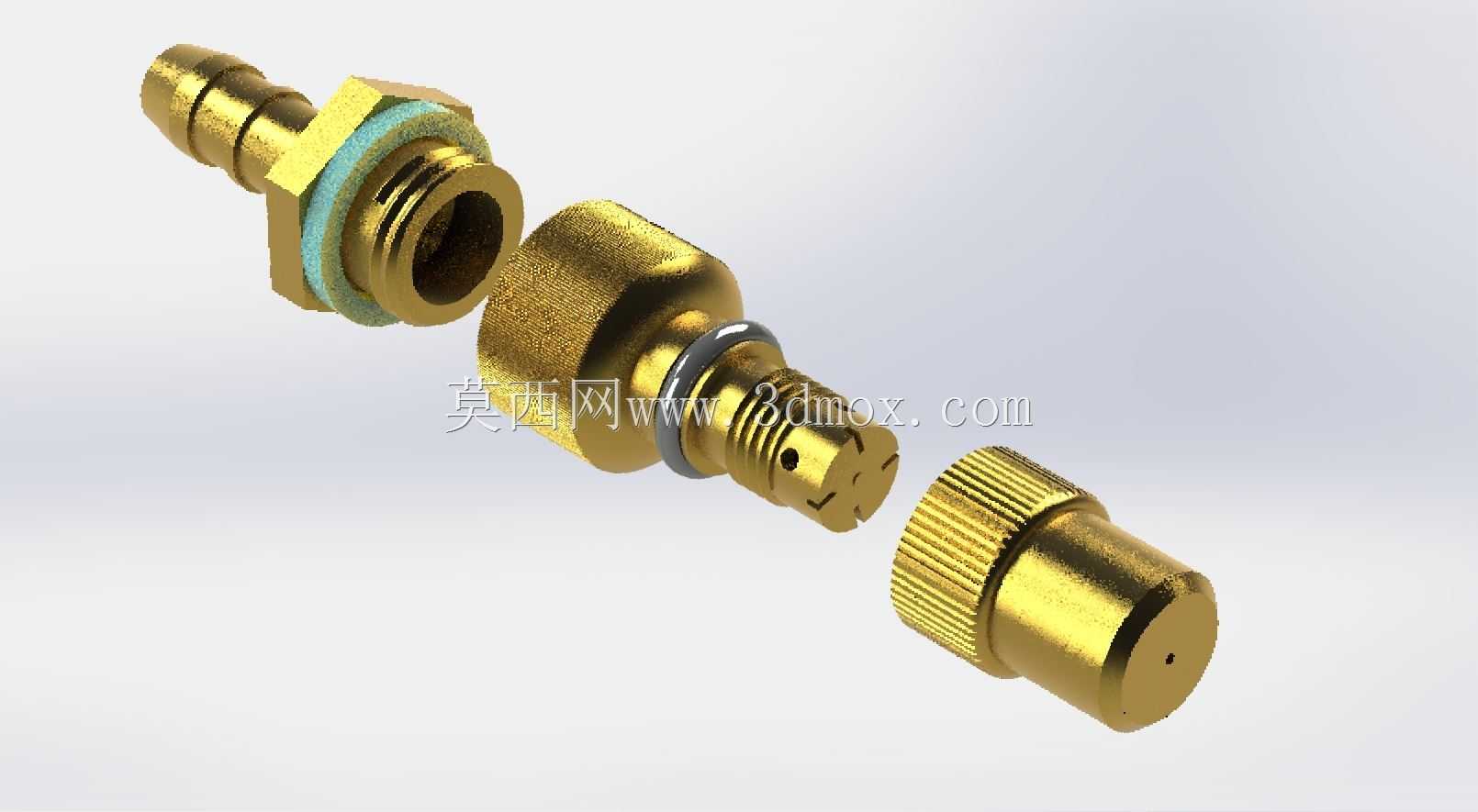

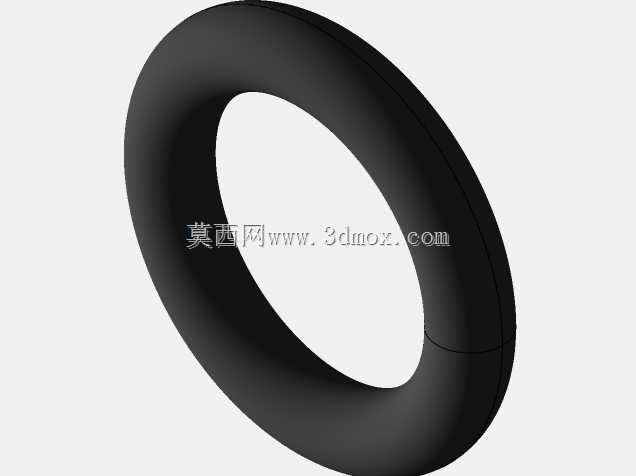

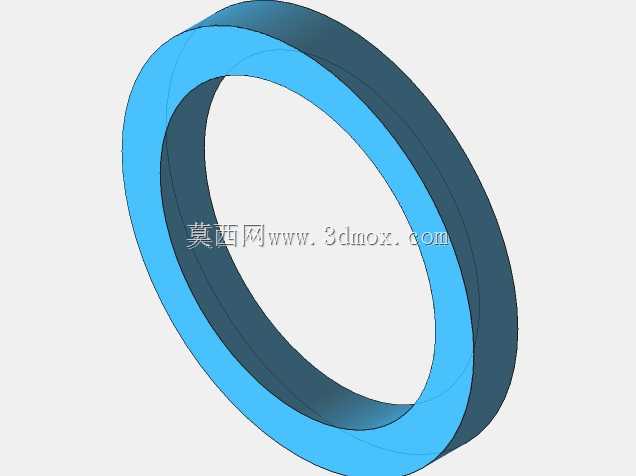

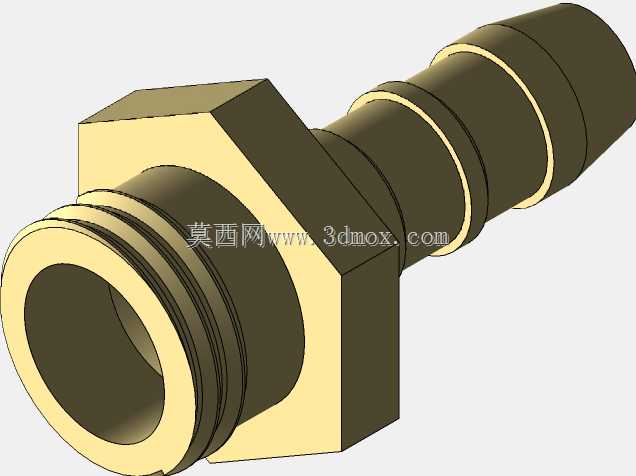

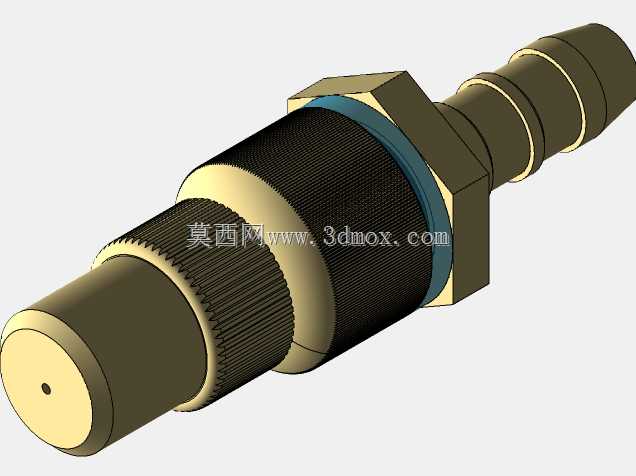

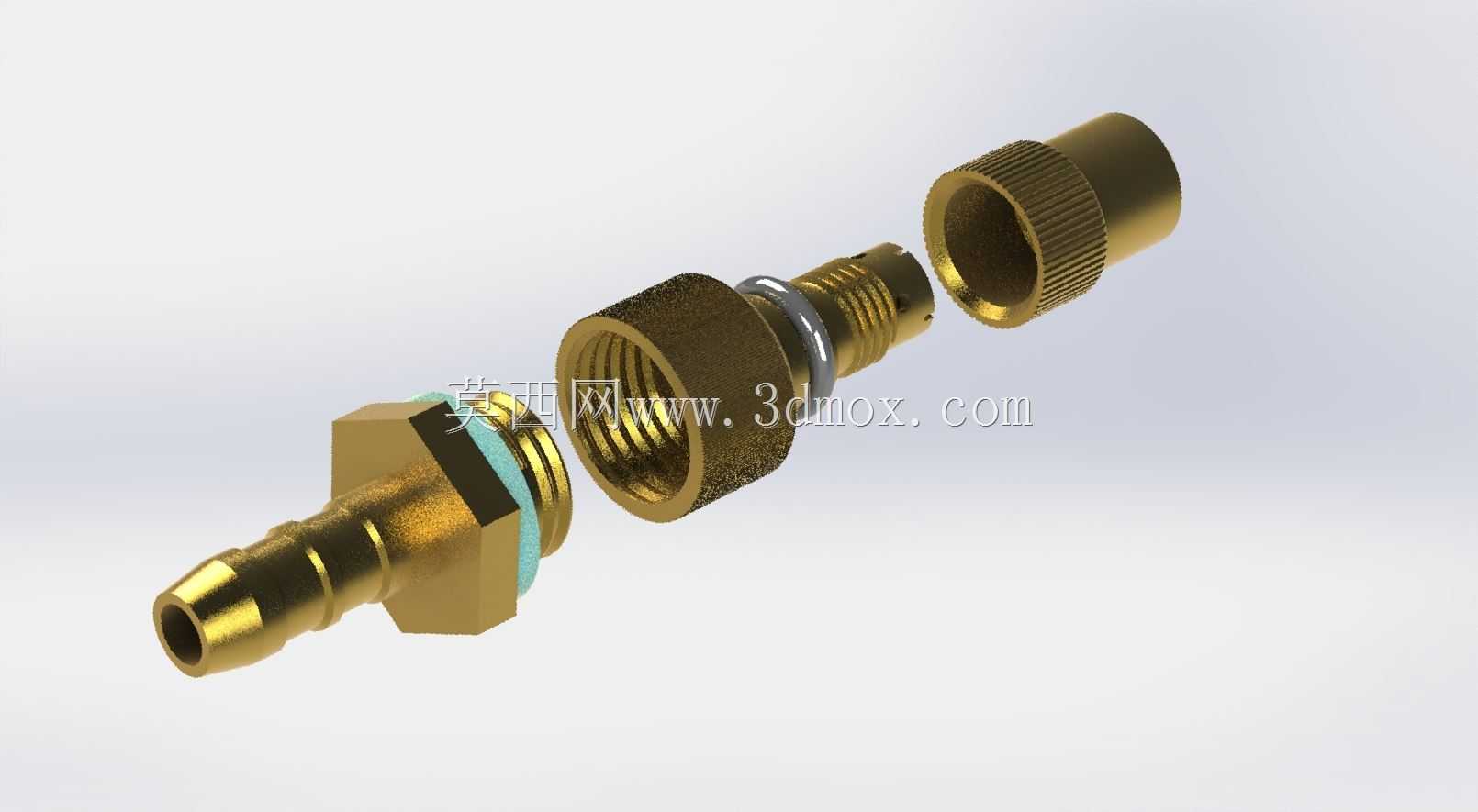

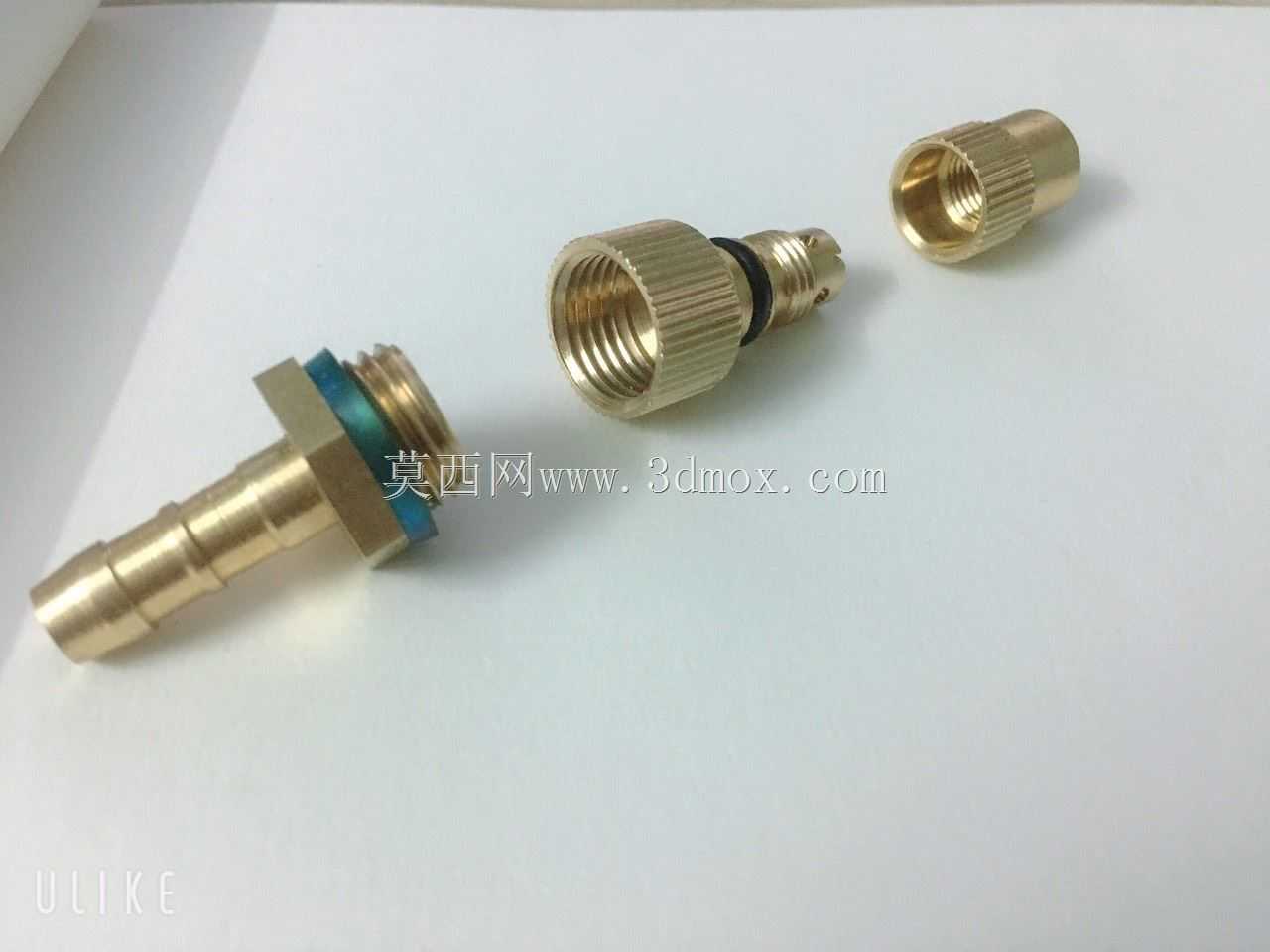

　　这款黄铜材质的分体式喷水接头，主要应用在小型便携灭火装置、低压细水喷淋终端、设备冷却吹扫管路等场景，作为流体输出的末端执行构件，承担介质导流、流量调节、喷射形态控制的核心作用。从结构拆分状态能看到，整套构件分为四个核心装配段：最左侧的宝塔插芯段，采用多道环形倒刺结构，适配内径4-6mm的柔性输水软管，倒刺的锥度设计兼顾插拔便利性与拉脱密封性，装配后无需额外卡箍即可承受0.8MPa以内的工作水压，不会出现软管脱开渗漏的问题。插芯根部的外螺纹段搭配了平垫与密封垫圈，用于穿过设备壳体或安装面板时的锁紧固定，螺纹规格采用常规细牙公制螺纹，安装时预留的面板厚度适配范围在1-5mm，垫圈的压缩量控制在30%左右即可实现端面静密封，

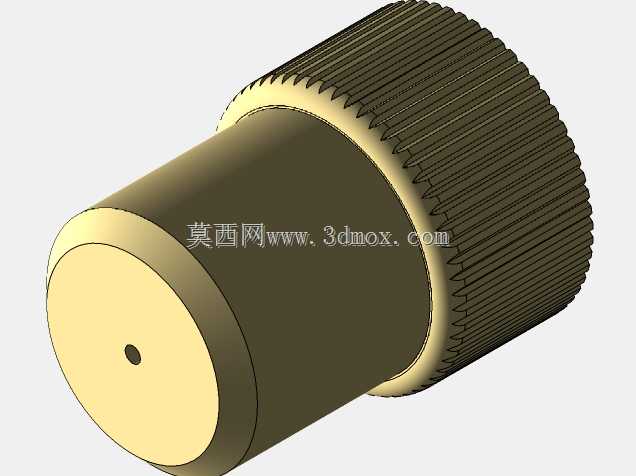

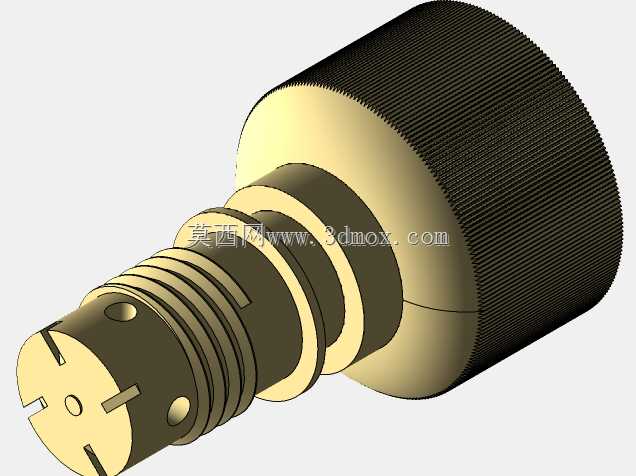

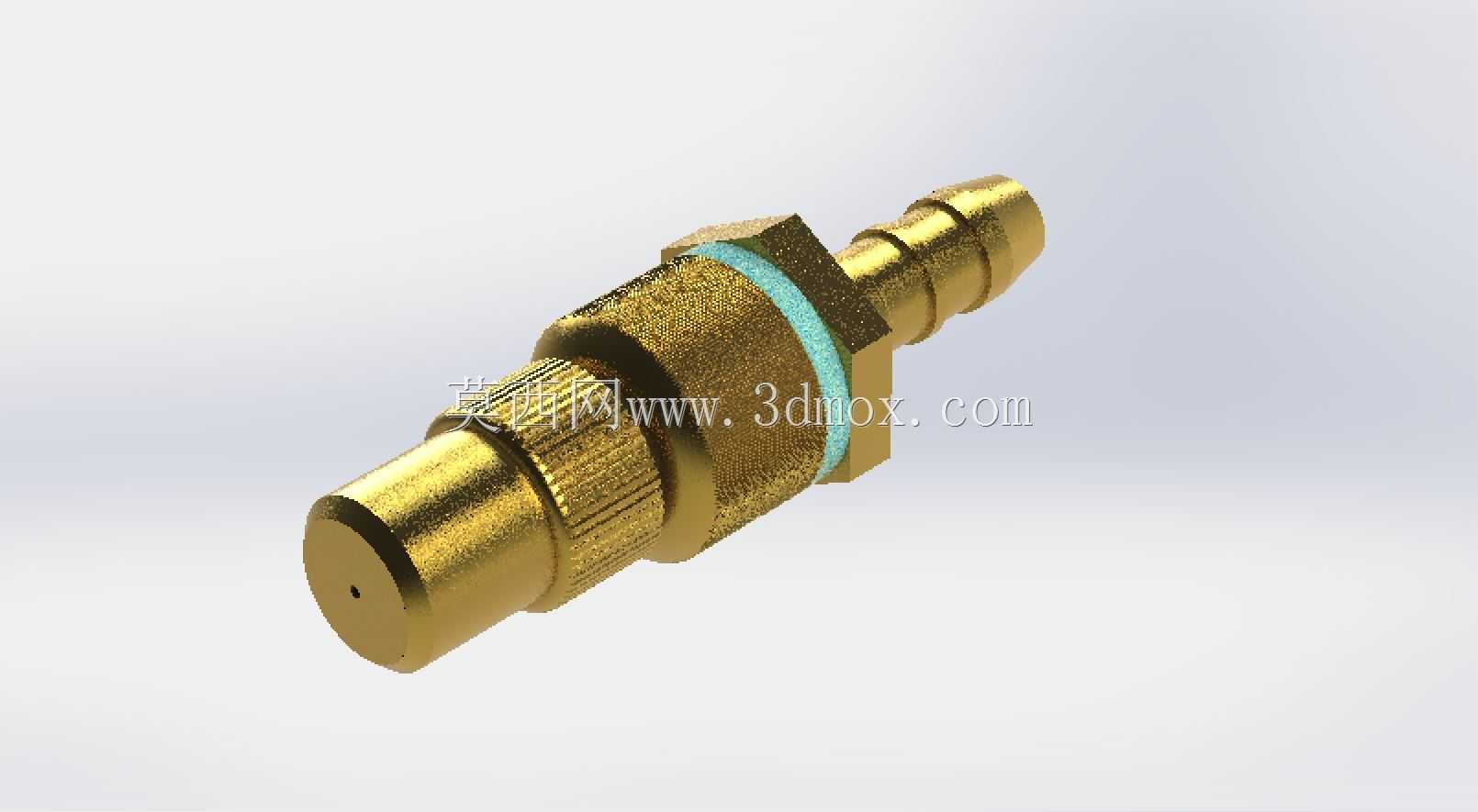

　　避免安装位置出现渗漏。中间的阀芯调节段内置了节流小孔与限位结构，和尾部的滚花旋钮配合，通过旋转旋钮可以调整阀芯的轴向位置，改变节流通流面积，实现喷射流量从全闭到全开的无级调节，旋钮表面的直纹滚花采用0.8mm模数的齿形，即使手上沾有水渍或润滑脂也能顺畅拧动，不会出现打滑脱手的情况。最末端的喷嘴端采用中心微孔设计，孔径控制在0.3-0.5mm区间，高压水流通过时会被加速形成柱状直射流，射程可以达到3-5m，满足近距离灭火或定点冷却的喷射需求。整套构件所有接触流体的部位都采用黄铜材质，兼顾耐锈蚀性与切削加工性能，没有采用容易锈蚀的铁质构件，长期在潮湿环境存放也不会出现锈死无法调节的问题。各配合面的公差采用基孔制间隙配合，

　　装配后阀芯转动顺滑无卡滞，密封部位的粗糙度控制在Ra1.6以下，减少密封件的磨损，延长整体使用寿命。安装时需要注意，宝塔段插接软管后要尽量推至倒刺根部，面板固定时不要过度锁紧螺纹避免压裂密封垫，调节旋钮的旋转行程为3圈，从全闭到全开不要过度用力拧动避免损坏阀芯限位结构。
