高度划线器精密测量工装三维设计

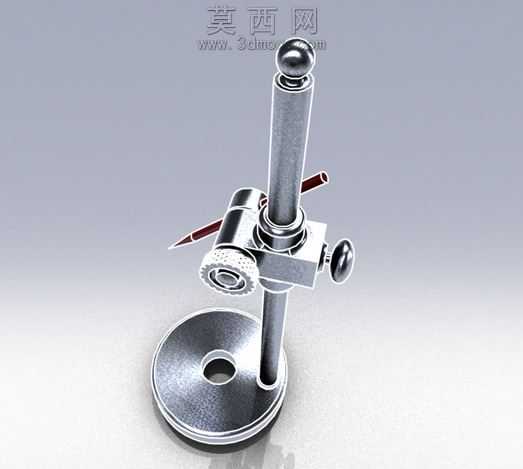

本作品为高度划线器的三维建模设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先从底座部件开始构建，圆形底座采用带中心定位孔的圆盘结构，建模时通过旋转凸台命令生成主体轮廓，对底座边缘做圆角过渡处理，同时在底座底面预留防滑纹理的建模基准，保证底座放置的稳定性。立柱部分采用圆柱形直杆结构，建模时通过拉伸凸台生成杆身，与底座的连接位置做同轴度配合约束，保证立柱与底座平面的垂直精度。顶部的球形端头通过旋转命令生成，与立柱顶端做同轴配合，既提升握持移动的手感，也避免尖锐端头带来的使用安全隐患。夹持调节机构是本模型的核心结构部分，包含横向划针夹持座、锁紧旋钮、微调滚轮三个核心组件，建模时对夹持座的内孔做与立柱间隙配合的尺寸设定，锁紧旋钮采用外螺纹结构，与夹持座侧壁的螺纹孔做螺旋配合约束，模拟真实的锁紧固定功能；微调滚轮表面做滚花纹理建模，通过圆周阵列命令生成均匀的防滑齿结构，还原真实量具的微调操作手感。划针部分采用细长杆加锥形笔尖的结构，与夹持座的横向安装孔做间隙配合，可根据划线需求调整伸出长度。材质与渲染阶段，对金属结构部件统一赋予镀铬金属材质，调整材质的反射率与粗糙度参数，还原金属量具的亮面金属质感，对滚花、旋钮防滑纹位置适当提高粗糙度参数，区分光滑金属面与防滑纹理面的视觉差异；划针笔尖部分赋予高硬度合金钢材质，微调滚轮的防滑齿、锁紧旋钮的防滑纹路都通过纹理贴图与凹凸贴图强化细节表现，渲染时采用三点布光方案，主光源从侧上方打光突出金属轮廓的高光，辅助光源补全暗部细节，顶光强化底座与工作台接触的阴影层次，最终渲染图清晰呈现各部件的装配关系与结构细节。设计思路上完全还原真实钳工高度划线器的功能结构，所有活动部件都保留了真实的运动配合关系，可用于钳工划线工具的结构演示、工装设计参考以及量具类产品的三维展示使用，模型各部件的尺寸比例严格参照真实量具的行业标准设定，保证结构比例的合理性与功能还原度。
