45度斜接Y型三通金属管道构件

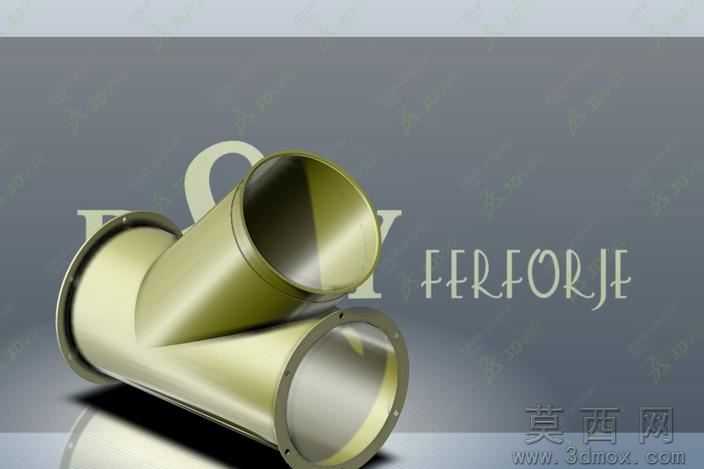

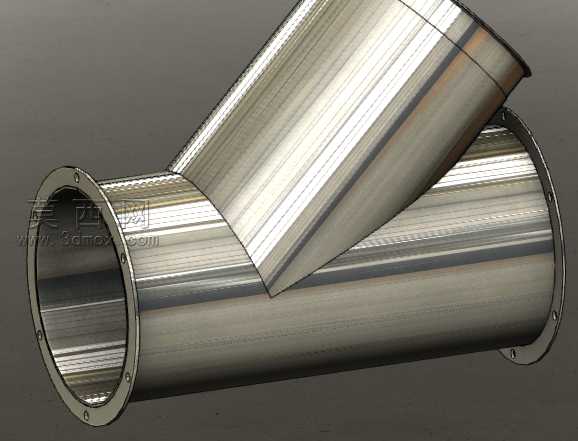

本作品为45度斜向分支的Y型三通金属管道构件，采用三维参数化建模方式完成全结构设计，建模过程中首先以等径圆柱管道为基础主体，精准定位斜向分支的45度夹角基准，通过曲面修剪、实体合并的方式完成主管与斜支管的相贯线融合处理，确保两支管路的内壁流道平滑过渡无突兀折角，满足流体或气体输送时的低阻力设计要求。构件两端的法兰连接结构采用参数化特征绘制，均匀布置法兰盘上的螺栓安装孔，精准还原法兰盘的凸缘厚度、密封面平面度细节，保证构件与外接管路的装配匹配度。材质渲染阶段采用拉丝不锈钢材质参数，还原金属管道表面的细腻拉丝纹理，调整环境光反射参数模拟金属材质的冷冽光泽，通过光影层次凸显管道的圆柱曲面弧度与相贯位置的焊接过渡质感，渲染视角选取斜向俯视角度，完整呈现主管直通、支管45度斜出的整体结构形态。设计过程中重点考量管路分支的结构合理性，对相贯位置的壁厚做均匀化处理，避免出现局部壁厚过薄的结构缺陷，同时还原实际工业管件的加工特征，法兰盘与管体的连接位置做圆角过渡处理，模拟焊接工艺的焊脚成型效果，整体模型尺寸比例协调，各部分结构细节完整，既可以作为管路系统设计的标准构件调用，也可用于钣金展开加工的参考依据，模型的结构逻辑贴合实际通风、流体输送管路的三通配件生产制造标准，能够直接用于相关工程场景的装配模拟与方案展示。
