凸轮从动件运动验证台结构

　　这套结构围绕凸轮与从动件的运动关系展开，主体由立式支撑支架、横向安装梁、凸轮轴、齿轮、滚子从动件、导向杆及顶部限位件组成，适合用于机械原理教学、小型自动化送料节拍验证、往复动作机构方案评估等场景。实际设备中，凸轮机构常承担把连续旋转运动转换为直线往复、摆动或间歇动作的任务，例如包装线上的顶料、夹具上的压紧、轻工设备中的分度推送，都需要通过凸轮轮廓控制从动件的升程、停留和回程节奏。该模型把核心传动关系集中在一个紧凑台架上，便于观察齿轮输入、凸轮转动、从动件跟随和导向约束之间的配合。

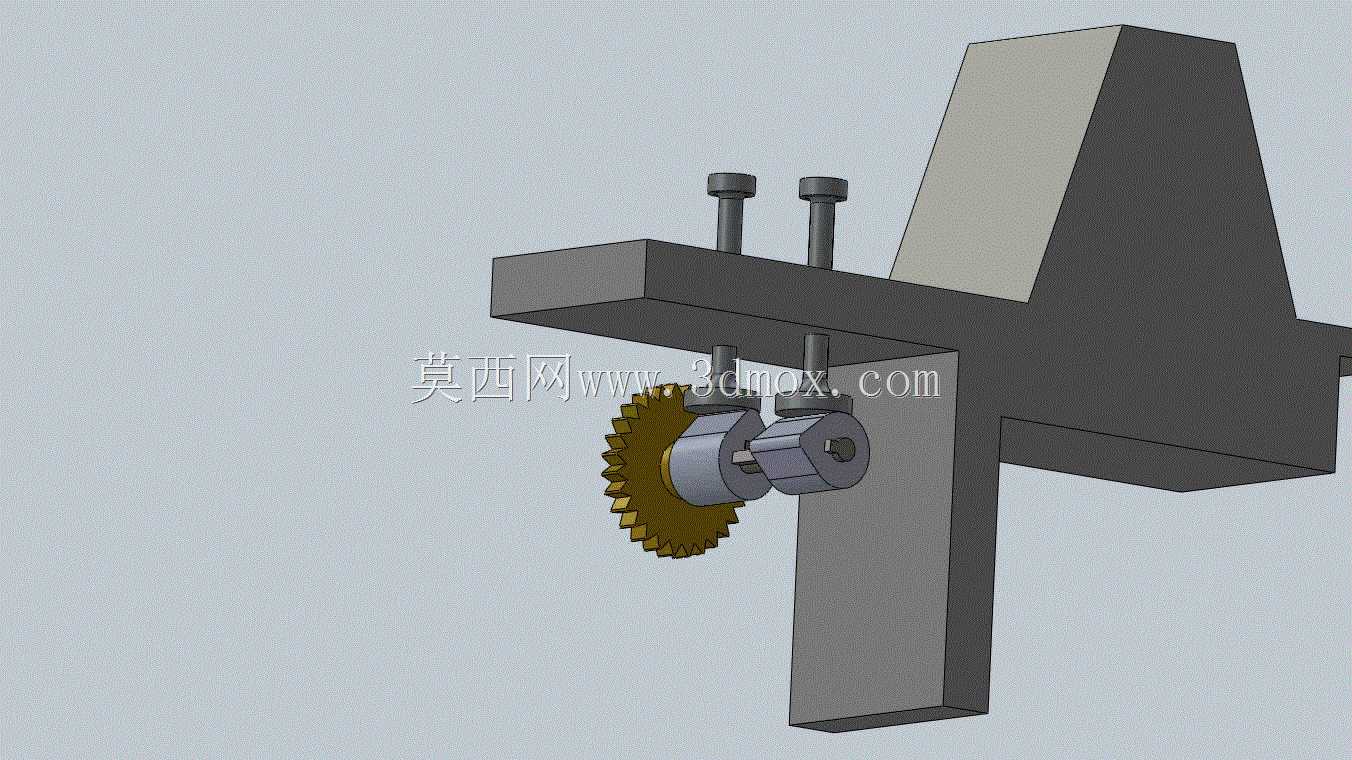

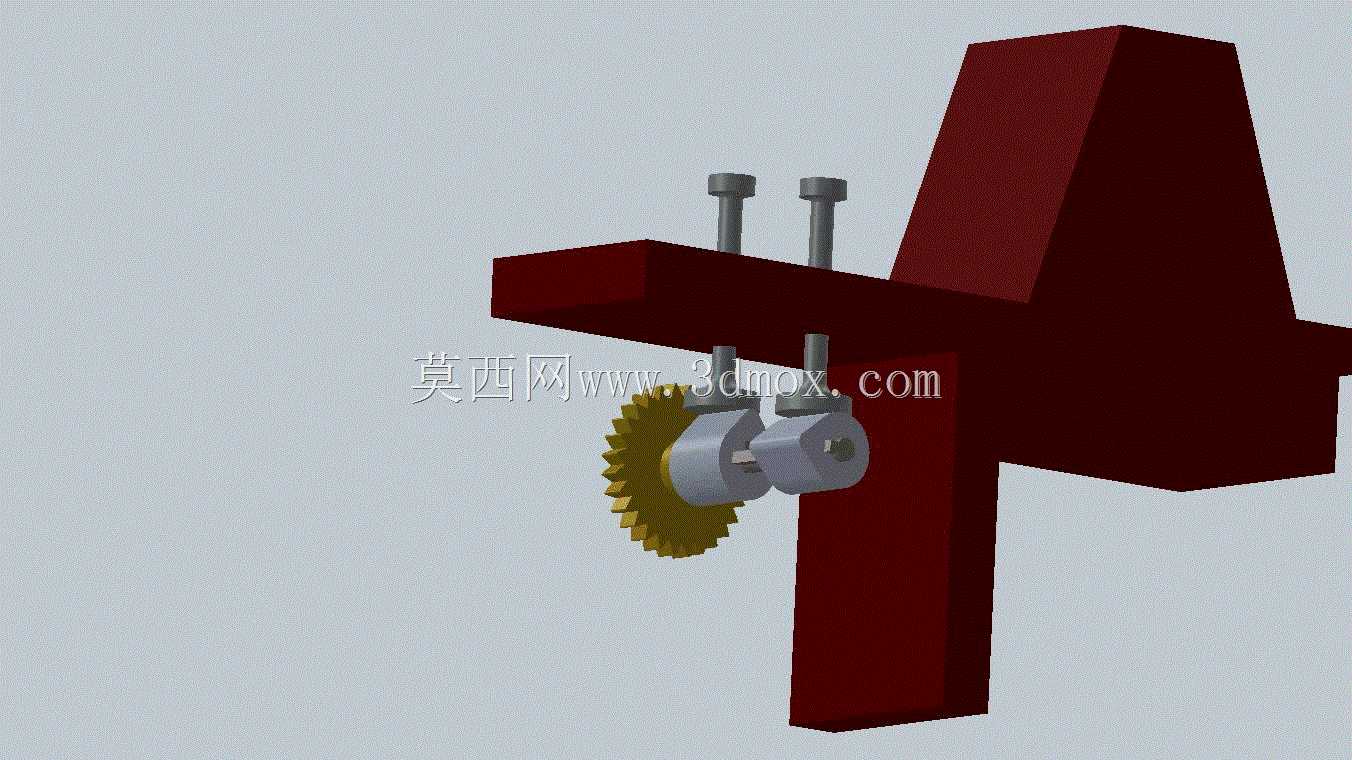

　　结构布置上，厚重的L形支架提供主要刚性基准，横向梁承担轴系和从动件导向部件的安装。凸轮轴位于梁下方，一端与齿轮相连，用于接收外部旋转动力；轴上凸轮外轮廓与滚子从动件接触，滚子可降低轮廓摩擦并减少接触磨损。从动件上方连接两根平行导向杆，导向杆穿过横梁上的安装孔，顶部设置限位端头，使从动件在升降过程中保持稳定方向，避免侧向偏摆。两根导向杆的间距经过布置，可形成较宽的支撑跨距，对抵抗凸轮接触点产生的倾覆力矩有利。

　　设计思路重点不在复杂外形，而在运动边界和装配关系的清晰表达。凸轮轮廓决定从动件位移规律，齿轮则用于模拟动力输入环节；支架后侧的斜向加强板提高横梁与立板连接处的抗弯能力，使机构在高速演示或反复加载时不易产生明显振动。横梁上方预留的紧固件位置可用于调整导向套高度或固定辅助检测元件，若后续需要接入位移传感器、高速摄像或行程开关，也有较明确的安装面。

　　从安装边界看，整体机构以立式底板和横梁构成占用空间，凸轮、齿轮及从动件均悬置于横梁前侧，维护和观察空间较集中。轴向装配需保证凸轮轴回转中心与从动件滚子轴线平行，导向杆轴线则应与从动件升降方向一致；若导向孔与凸轮接触点偏离过大，会造成杆部附加弯矩。齿轮分度圆、凸轮基圆和滚子直径之间的相对尺寸直接影响升程传递，建模时应保留同轴、贴合、行程限位等关键约束，方便后续修改轮廓曲线、更换滚子规格或调整支架高度。
