多通路歧管阀体铸造结构三维数模

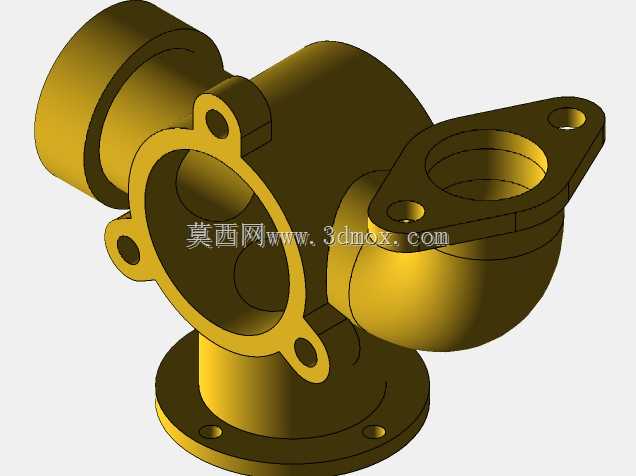

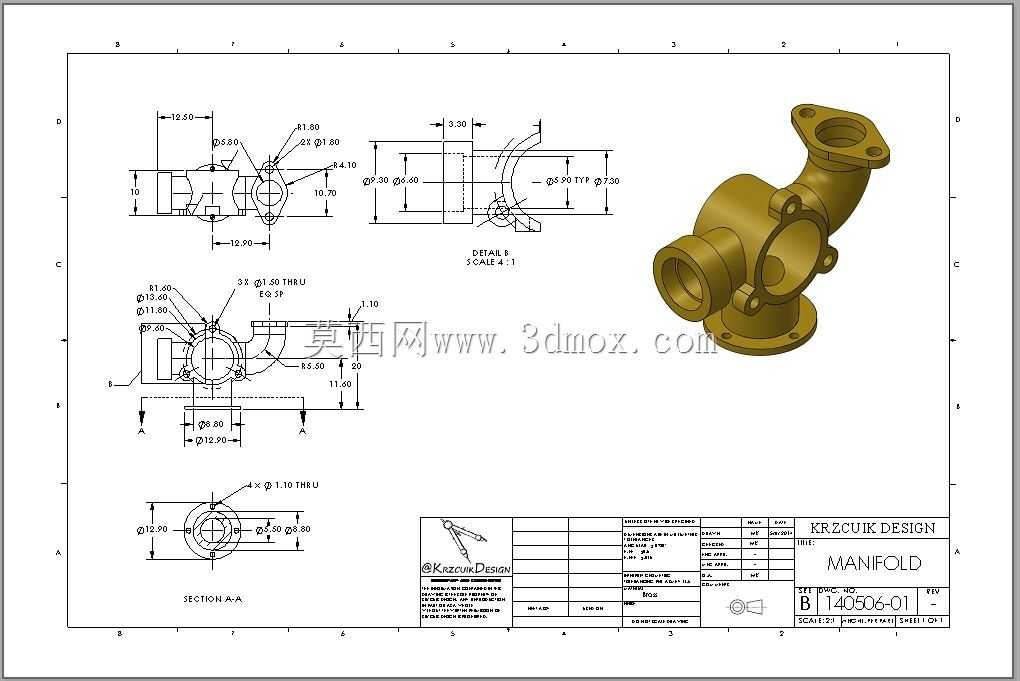

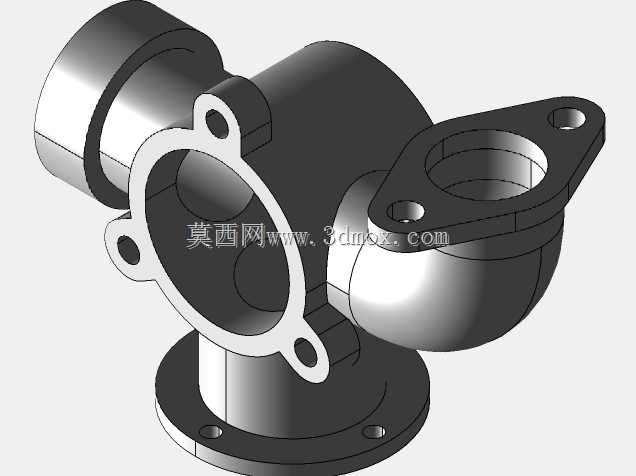

　　该歧管属于流体管路系统中的集成式连接件，整体采用铸造壳体思路构建，主要承担多路介质汇合、转向与分配功能。结构中同时包含轴向直通通道、侧向支管以及倾斜向上的法兰接口，能够在有限安装空间内替代多段弯头、三通和短管组合，减少管路接头数量，也降低了外泄漏点。

　　从实际布置来看，底部法兰面承担主安装定位作用，端面上的螺栓孔可与基座或下游管路形成刚性连接；顶部倾斜法兰用于对接外部设备或管路，其孔位分布需要与配对件保持一致；侧向圆柱管口则可作为辅助进出通道、检测口或备用接口。建模时需要重点控制各通道轴线之间的空间夹角、法兰端面与通道轴线的垂直度，以及管口相交区域的壁厚过渡。

　　壳体外形并非简单规则回转体，而是围绕内部流道形成多段异形曲面。支管交汇处壁厚应保持连续，避免出现尖锐内角或局部薄厚突变。若用于铸造生产，相交筋壁、法兰根部和管口转折处都需要考虑拔模、圆角和工艺补强；若用于加工件评估，则应关注法兰密封面、螺栓孔加工余量以及内腔清整可达性。

　　安装边界方面，底部法兰决定了主体支撑位置，顶部斜向接口会向斜上方伸出，侧向管口又占用横向空间，因此在整机布局中不能只按直管尺寸估算包络。三维装配时应同步检查相邻管路、紧固件操作空间和维护拆装方向，尤其要保证法兰螺栓能够顺利装入，侧向管口不会与机架或其他元件发生干涉。

　　结构设计的核心不只是外观成型，而是让流道转折顺畅、接口定位可靠、壳体刚度充足。通道内径在交汇区应避免突然收缩，法兰根部需要通过圆角或加厚区域分散应力，外表面凸台和耳板则服务于安装固定与局部补强。对于从事管路系统、阀体壳体或铸造零部件设计的人员，该数模可用于多接口空间校核、流道布置讨论、铸造工艺分析以及装配干涉检查。
