双圆弧夹持式设备安装基座结构

　　该基座属于块状支撑类机械构件，整体采用长方体叠加阶梯凸台的构型，主体沿长度方向布置两处向下开口的半圆弧夹持槽，圆弧槽上方对应设置两组同轴贯通孔，可穿过锁紧螺栓对置入槽内的圆轴、杆类零件形成环抱式夹紧，在工装夹具、小型设备机架、输送线侧装支架、检测台定位座等场景中，能够承担轴件支撑、部件定位、载荷传递的作用。

　　从结构布局来看，基座底面为完整平直安装面，可平稳贴合设备安装板或工作台面；长度方向两端区域对称布置多组竖向沉头通孔，用于穿入内六角螺栓将基座整体固定在机架上，孔位周边预留足够的扳手操作空间，装配时不会与中部夹持结构发生干涉。中部两道圆弧槽的槽口边缘设置倒角，方便轴件从下方或侧方推入就位；圆弧上方的锁紧孔与槽体轴线垂直，锁紧时螺栓压紧力可均匀作用在轴件表面，避免单点应力集中。

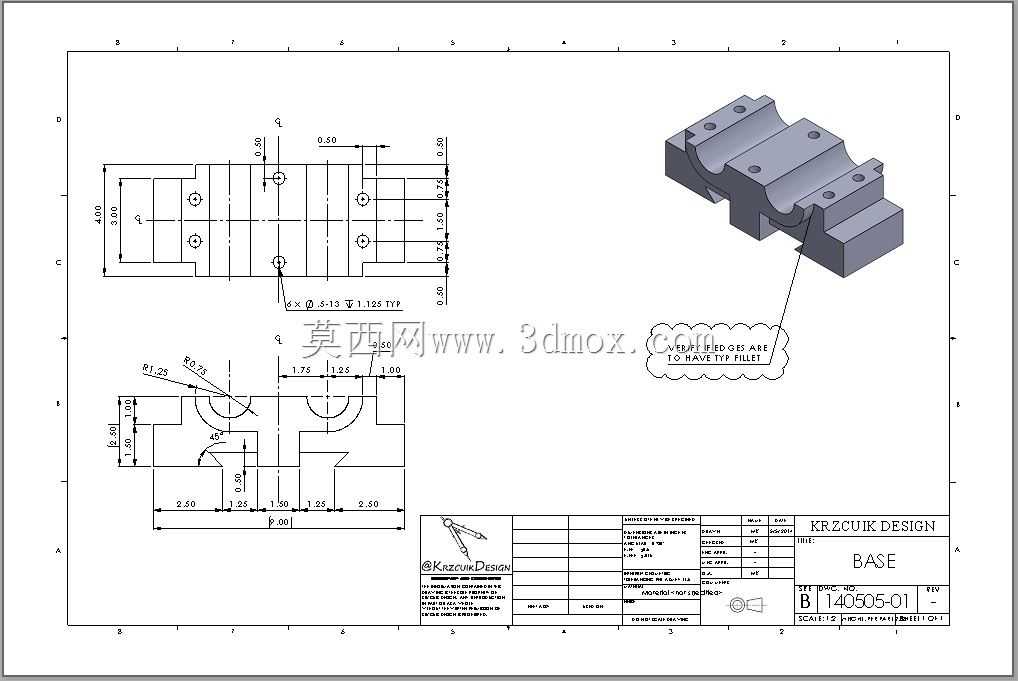

　　外形尺寸方面，基座总长约6英寸量级，宽度与高度按夹持轴径、安装空间匹配设计，图纸中标注了完整的长宽高边界、孔位中心距、圆弧半径、槽口深度、凸台高度以及各部位公差，其中安装孔位置度、圆弧槽同轴度均给出明确要求，能够直接指导加工与装配校验。基座顶部阶梯凸台一方面增加了锁紧孔区域的结构厚度，提升螺栓连接的刚性，另一方面也为相邻零部件提供了轴向定位台阶，减少装配时的调整工作量。

　　设计思路上优先保证夹持稳定性与安装便利性：平直底面确保基座固定后不会出现翘曲，对称孔位让受力分布更均衡；两道圆弧槽可同时支撑两根平行轴，或在长轴跨距支撑场景中成对使用，约束轴件的径向位移。图纸中还标注了锐边倒钝、未注圆角等工艺要求，避免热处理或装配过程中出现应力集中，也消除安装时的划伤风险。

　　在实际应用中，这类基座常作为模块化工装的基础支撑件，配合不同直径的衬套即可适配多种规格轴件，既可以用于手动夹具的固定座，也能集成到自动化设备的导向机构中，为直线轴、导杆、小型辊轴提供可靠的定位支撑，整体结构简洁、加工工艺性好，常规铣削、钻削工序即可完成全部成型加工。
