AHSAN ALL车载后置承载连接支架

　　该后置承载连接支架主要面向车载后部附件挂载、小型移动设备机架拓展以及户外作业平台的后置安装场景，在整车后部结构中承担载荷传递、附件定位与多部件衔接的作用。日常使用里，这类支架常作为后挂组件的基础承托件，既要把外挂附件的重量均匀分散到安装基准面上，又要在车辆行进产生的振动、颠簸工况下保持连接位置不发生偏移，避免挂载件出现松动或干涉。

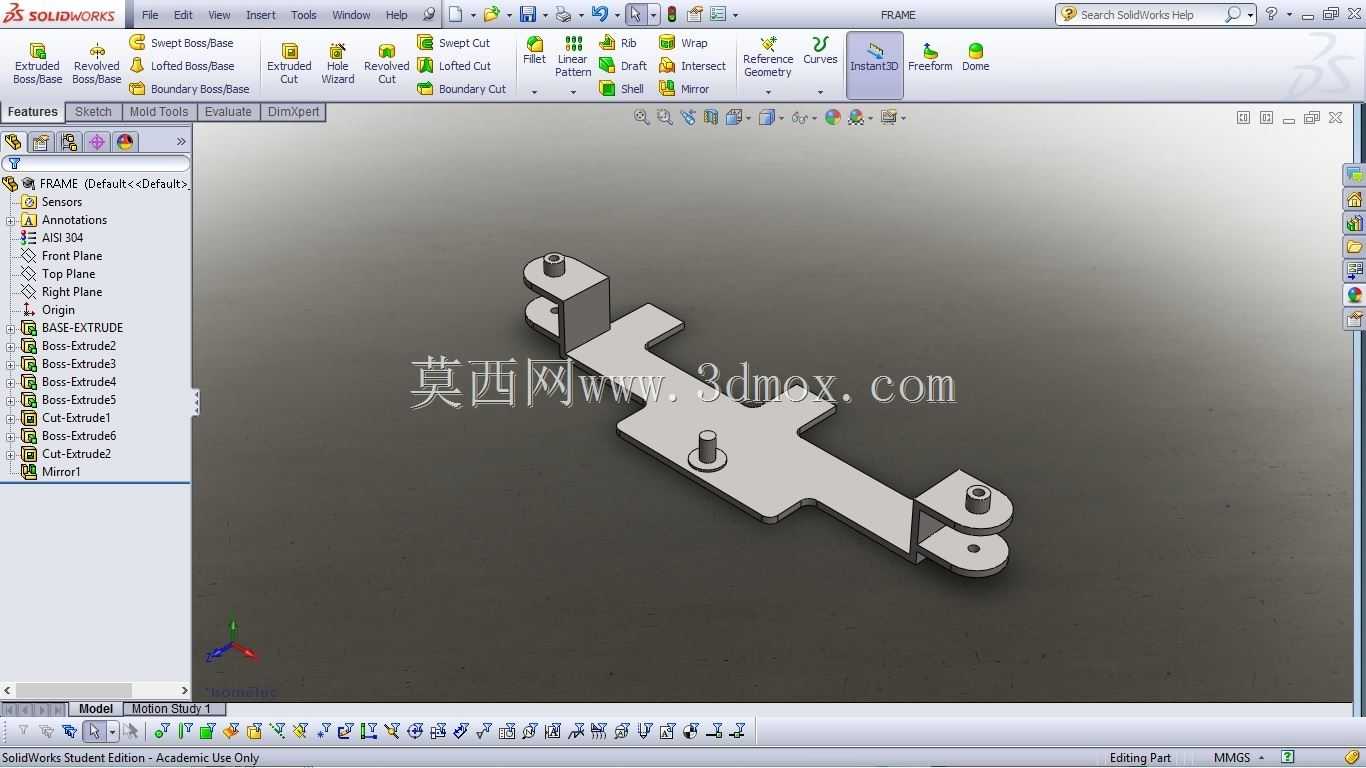

　　从结构功能来看，支架主体采用长条形板式承载布局，板身沿长度方向设置多处折弯与让位缺口，既能够在有限的布置空间内避让周边管线、护板与相邻零部件，又通过折弯翻边提升了薄板整体的抗弯刚度。支架两端分别设计带同轴孔位的双耳铰接结构，孔位用于穿装销轴或紧固螺栓，可与后部挂接件形成可转动或刚性固定的连接；板面上分布的凸台与预留安装孔，则为附属卡扣、线束固定座或小型功能模块提供了定位基准，安装时无需额外在基体上钻孔配作。

　　设计思路上，该结构优先保证安装边界的兼容性：整体轮廓沿横向延展，两端铰接孔的中心距决定了挂接部件的摆动范围，建模时需严格控制孔位同轴度与端面平行度，防止装配后销轴受附加弯矩。板身的缺口轮廓并非单纯减重，而是对应周边零件的运动包络，在支架装车后，折弯段与相邻车架纵梁之间预留均匀间隙，避免满载形变时发生摩擦磕碰。中部凸起的定位柱承担预装定位功能，装配过程中可先将支架挂在定位柱上完成初定位，再依次锁紧两端紧固件，降低流水线装配的对位难度。

　　从安装边界考量，支架的厚度、折弯高度与孔位直径共同决定了承载上限，双耳部位的孔边距经过加宽处理，以分散螺栓压紧力，避免薄板局部压溃；板面的开孔位置避开了主受力传力路径，在减少材料用量的同时不削弱纵向承载能力。建模过程中需同步核对支架与后护板、挂接摇臂、紧固标准件之间的间隙，确认在极限摆动角度下各部件无干涉，同时保证焊接或螺栓连接区域有足够的操作空间，方便后续工装夹具夹持与现场维护拆装。
