微型15x5规格橡胶轮胎结构设计

　　这款小规格轮胎面向桌面移动载具、小型巡检机器人、遥控模型车以及轻载实验平台的行走端使用，整体外径控制在50mm，内圈配合直径30mm，轴向宽度为15mm，属于典型的小尺寸橡胶包覆轮结构。从工程落地的角度看，这类轮件不需要承载整车数百公斤的载荷，核心矛盾集中在三点：一是和硬质轮辋的装配抱紧力要足够，运转中不能出现周向打滑；二是胎面和地面接触的区域要兼顾摩擦系数与滚动阻力，在平整地坪、硬质塑胶面、轻度粗糙实验台面都能稳定传递驱动力；三是胎体壁厚要均匀，硫化成型后收缩变形可控，装到轮轴上回转时径向跳动不能超出小型行走机构的允许范围。

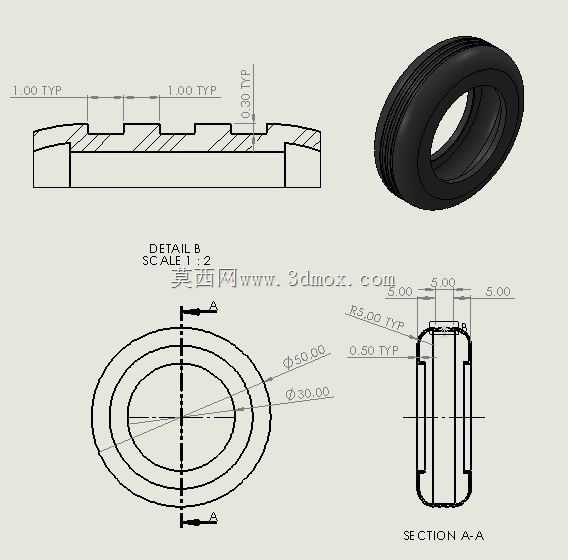

　　结构设计上，胎面采用多道环形浅槽布局，槽宽与槽深均按典型尺寸标注控制，相邻槽的间距统一取1mm量级，槽深控制在0.3mm左右。这种细密环槽并不是为了复刻全尺寸车辆的越野花纹，而是针对小尺度轮件的实用处理：一方面环槽可以打断胎面完全光滑接触时的吸附效应，避免在光滑亚克力或玻璃台面上出现轮体“粘滞—滑移”交替的爬行现象；另一方面多道环向棱边增加了胎面和接触面的微观咬合点，起步加速时能提供更稳定的切向摩擦力，转向过程中侧向力的传递也更线性。胎体两侧的圆角取R5，过渡区域壁厚保持0.5mm的典型值，既避免胎侧根部出现应力集中开裂，也让橡胶在受压变形时拥有可控的弹性形变空间。

　　断面轮廓可以看到胎体内侧为平直圆柱面，用于和轮辋的外圈直接过盈配合，胎体顶部的胎冠区域略厚于胎侧，形成刚性稍高的接触环带。装配时轮辋从胎体一侧压入，依靠橡胶自身的弹性张紧力实现固定，不需要额外粘接或卡扣，后期维护更换胎体也十分方便。工程建模阶段需要重点把控几个边界：第一，胎体内径要和配对轮辋外径设定合理的过盈量，过盈太小高速回转时容易脱圈，过盈太大则装配困难，还会把胎体撑出永久塑性变形；第二，胎体轴向宽度15mm要和轮辋的限位台阶匹配，两侧留出的轮辋凸缘要能挡住胎体轴向窜动；第三，胎面外圆的同轴度必须以内孔配合面为基准标注，保证装轴后整轮的回转精度。

　　在小型移动设备的实际工况里，这类轮胎经常要面对频繁启停、小半径转向、轻微越障的动作，胎体橡胶的弹性可以吸收地坪微小接缝带来的振动，降低搭载在小车上的传感器、视觉模块受到的冲击。设计时没有采用复杂的块状花纹，也是考虑到小尺寸零件的成型工艺：环形贯通槽在模具加工时直接用车削或铣削就能在模芯上做出，脱模方向沿轴向即可，不需要侧向抽芯，模具结构简单，量产良率更高。细节处的胎侧圆角、槽底圆角都做了圆滑过渡，避免橡胶件在反复弯折疲劳后从尖角位置萌生裂纹。整套结构把尺寸边界、配合关系、成型工艺和行走性能统一在很小的轮体空间内，能够直接为微型行走机构的轮系设计提供参照，建模时完成胎体回转特征、环槽阵列、圆角过渡之后，也可以直接配对搭建对应的轮辋与轮轴组件，验证整机行走端的装配干涉与运动间隙。
