通讯设备用弧形安装固定支座结构

　　该支座类零件主要面向通讯终端及小型外设的装配场景，用于在设备内部或安装基面之间提供刚性连接点位，承担定位、承载与限位作用。从结构形态看，零件主体为带弧形避让面的块状支座，上部平面分布多组安装孔，侧边开设贯通槽口，底部圆弧轮廓用于贴合圆柱面或避让相邻回转构件，避免装配时发生干涉。

　　设计时先从安装边界入手：支座底面与配合基面贴合，上部孔位按照外接部件的螺孔间距布置，保证紧固件穿入后不会与侧壁发生偏载。图纸中标注的孔位公差控制在较小范围内，目的是让重复装配时的位置一致性得到保障；槽口结构则为走线、卡扣或相邻零件的凸台留出空间，减少后期修配工作量。圆弧部位并非单纯造型，而是与被支撑件的外圆轮廓匹配，使接触由线接触趋近面接触，降低局部压应力。

　　从受力角度考虑，支座在设备中主要承受竖直方向的压紧力以及少量侧向剪切力，因此实体部分在孔位周围保留了足够壁厚，过渡处采用圆角衔接，避免应力集中在尖角位置。零件整体轮廓紧凑，长宽方向尺寸围绕安装孔阵列展开，高度方向则依据紧固件埋入深度和避让需求确定，适合在空间受限的通讯设备腔体中使用。

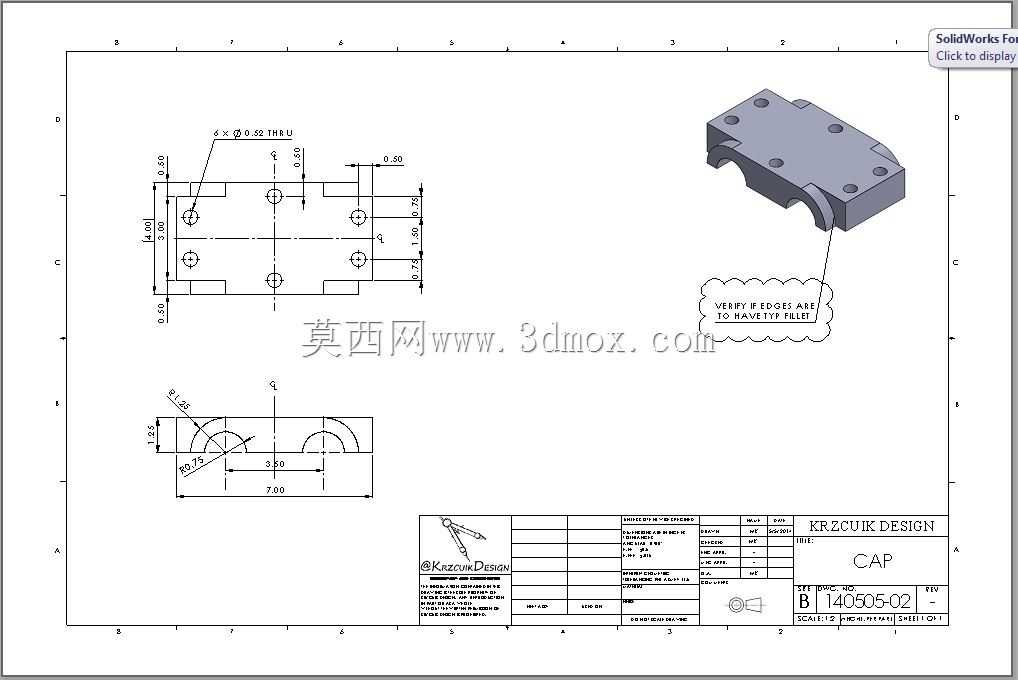

　　建模过程中，先建立主体块体并切除底部圆弧区域，再完成顶面与侧面孔系布局；通孔、沉孔及槽口特征按加工顺序组织，便于后续工程图直接投影尺寸。工程图中同时给出三视图、轴测示意和关键孔位标注，圆弧半径、孔间距与边距均明确表达，能够直接指导铣削或板材成型后的二次加工。

　　在实际选型与改型时，可依据被固定部件的重量调整支座厚度或增加加强筋；若安装基面改为平面，可将底部圆弧替换为平底结构，孔位间距则随外接件接口重新匹配。该类支座虽然体量较小，但直接决定通讯组件装配后的位置稳定性，孔位精度、配合面平面度和圆弧避让合理性都是结构设计中需要重点校核的内容。
