制药纸盒折叠导向执行工装

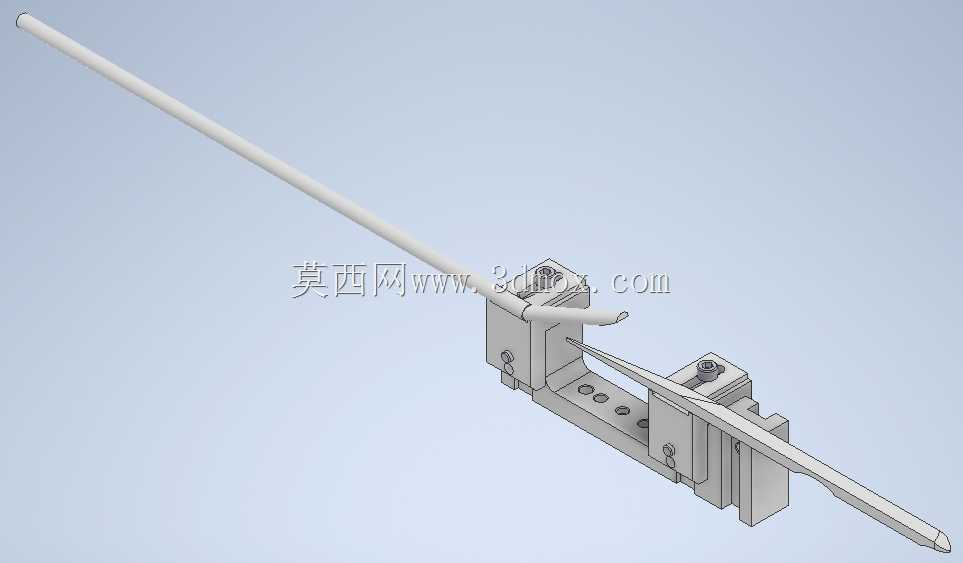

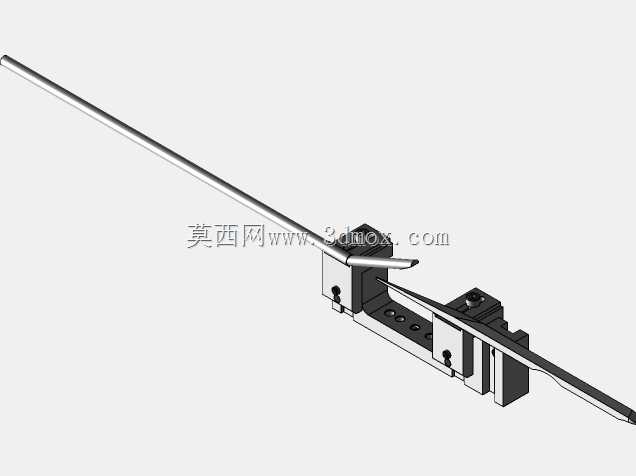

　　该结构面向制药装盒线中纸盒成型与折页工位，主要解决纸盒在连续输送过程中姿态不稳定、折舌角度不一致、长距离导向容易偏摆的问题。模型呈现的是一套安装在包装机机架侧部的折叠导向执行组件，包含长导向杆、夹持支座、可调摆臂、折页板、锁紧块及连接紧固件。长导向杆沿纸盒输送方向延伸，先对纸盒侧边或待折舌片进行预约束，使纸板在进入折页区域前保持平直；随后由倾斜布置的折页板逐步改变舌片角度，最终完成盒舌的弯折与归位。

　　从实际工况看，制药纸盒通常厚度较薄，表面印刷层对划痕和压痕较敏感，因此导向件不能采用生硬的直角阻挡。该结构将长杆前端设置为圆滑过渡，并让接触路径呈渐进式收拢，减少纸板瞬间受力造成的拱起、卡滞或反折。摆臂与折页板之间通过螺钉锁紧，位置可根据纸盒宽度、舌片长度和折页深度进行微调；支座上的安装孔也为现场调试保留了横向和高度方向的调整余量。

　　设计思路上，组件没有采用复杂动力元件，而是利用纸盒随输送链运动时的相对位移完成被动折叠，适合高速装盒机中重复性高、节拍稳定的工序。长导向杆承担粗定位和防翘作用，中部夹块负责固定杆体并吸收侧向力，末端折页机构则完成精确成形。各板件边缘做了避让和倒角处理，能够降低纸盒卡纸概率，也便于清洁维护，符合制药包装区域对设备整洁、可检查、少积尘的要求。

　　安装边界方面，该工装整体呈狭长布置，主体沿输送方向占用空间较大，宽度方向则较为紧凑，适合固定在装盒机输送轨道旁的立板或型材支架上。建模时需重点控制导向杆中心线与纸盒输送面的相对高度、折页板入口角、出口角以及两支座跨距；跨距过小会削弱长杆稳定性，跨距过大则可能让杆体在受纸板反力时产生挠度。锁紧块位置应靠近受力点，避免悬臂过长。该三维结构可用于包装机折盒机构方案校核、非标导向件设计、工位干涉检查以及维护备件测绘。
