制药包衣机涂布滚筒与外壳腔体

　　该套结构对应制药与精细化工生产中包衣、涂布类设备的核心工作段，模型同时呈现了外部封闭壳体与内部回转滚筒的空间关系，适合在设备改造、旧机测绘复原、产线布局校核时作为结构参考。现场使用时，物料随滚筒低速转动被不断提升、翻落，喷涂介质在筒内形成均匀包覆层，外壳则承担围挡、防护、减少物料外溢以及维持局部工艺环境的作用。

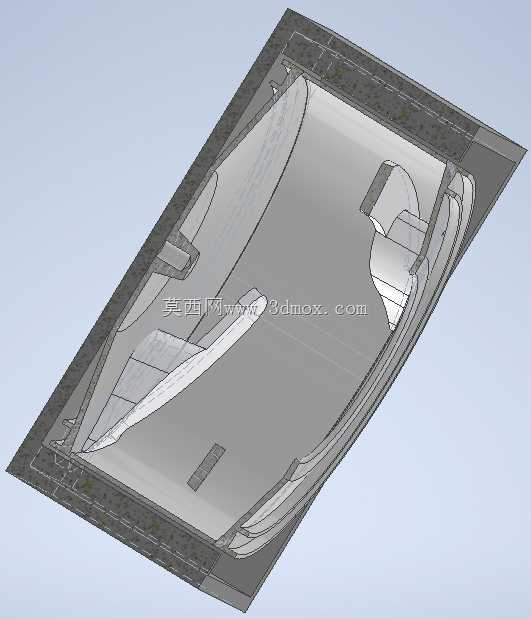

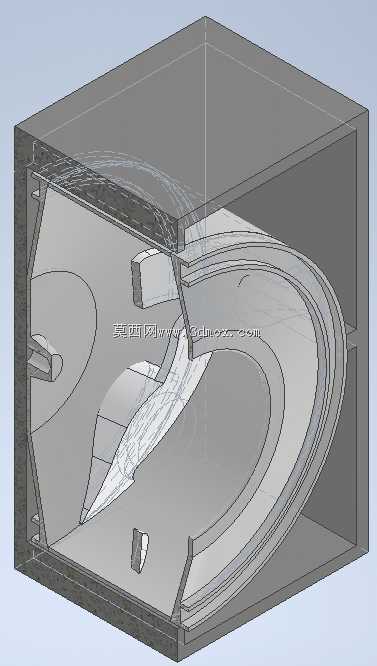

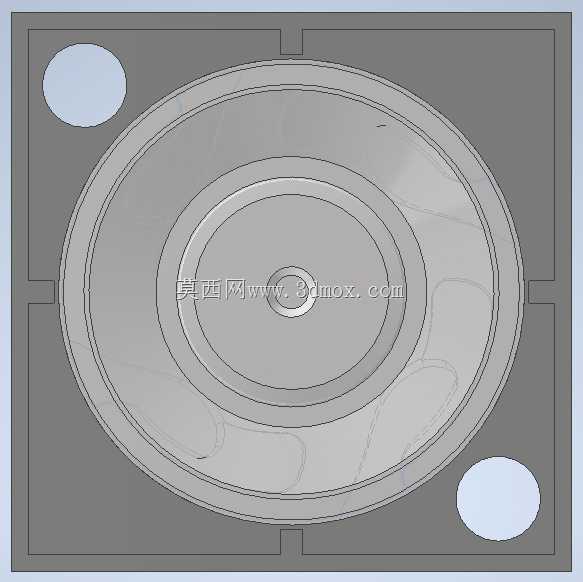

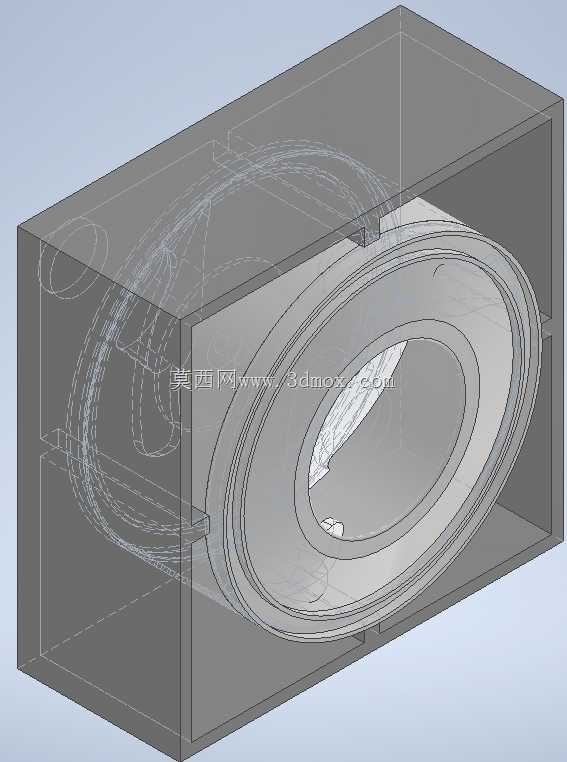

　　从结构布置看，外壳采用近似箱形的封闭腔体，侧壁、顶板和底板围出滚筒安装空间，前侧或检修侧需要预留开门、观察与维护位置。滚筒位于腔体内部，曲面轮廓与壳体之间保留必要间隙，既避免运转时发生刮擦，也为喷液管路、排风通道、密封件和支撑部件留出装配边界。滚筒内部的导流与翻料形态直接影响物料运动轨迹，曲面过渡、挡板位置和开口方向都需要结合物料粒径、流动性、包衣层厚度及转速进行校核。

　　该模型来源于三维激光扫描点云的逆向重建，重点不在于追求全新概念造型，而是还原已有设备中复杂曲面与壳体的相对位置。对老旧设备而言，原始图纸缺失、滚筒曲面磨损或壳体现场修配较多时，点云逆向能够把实际安装状态转化为可编辑的实体结构。设计人员可在此基础上提取滚筒轴线、壳体基准面、支撑连接位置和检修开口，再进一步补充轴承座、驱动轴、喷枪支架、排风接口等细节。

　　外形与安装边界方面，箱式外壳决定了设备在洁净车间中的占地轮廓，底部需考虑机架支撑、排水或清洁空间；滚筒的轴向长度、直径和偏心位置决定驱动端与从动端的布置。选型或改型时，不能只看滚筒容积，还应核对壳体内部净空、门体开启范围、管路接入方向以及维护人员抽拉滚筒所需的侧向距离。若用于包衣工艺，筒内导向结构应保证物料翻转稳定，避免局部堆积；若用于涂布或类似成膜工序，则需关注喷入区域与滚筒运动方向的匹配，使介质覆盖连续且便于排出余雾。

　　建模思路上，外壳宜以焊接钣金或拼装板件为基础进行分块，滚筒则按回转体与内部异形导板组合处理。逆向得到的曲面应经过光整和偏差检查，既要保留实测形状，也要消除扫描噪声造成的碎面。结构工程师在复用该模型时，可把壳体作为干涉检查 envelope，把滚筒作为运动校核核心，再围绕轴系、密封、清洗和检修完成详细设计。
