模块化太阳能发电集水一体化装置

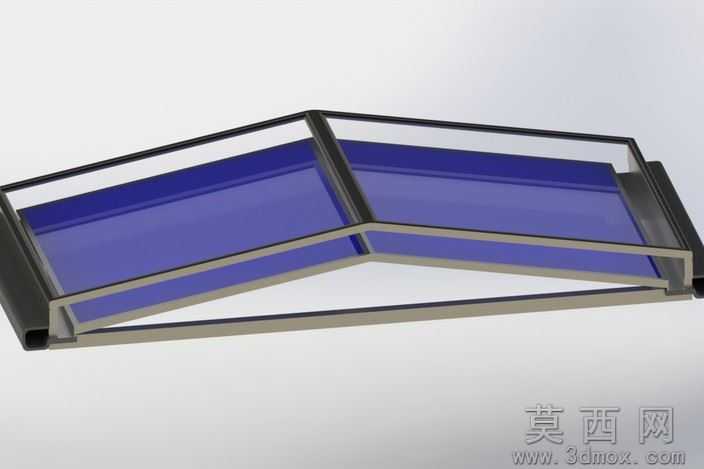

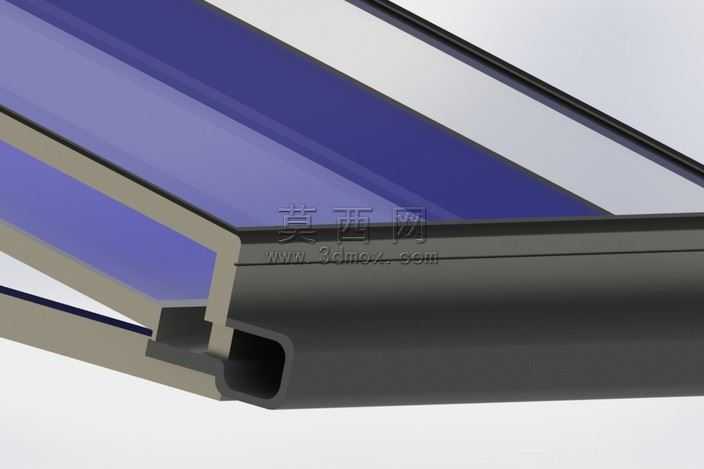

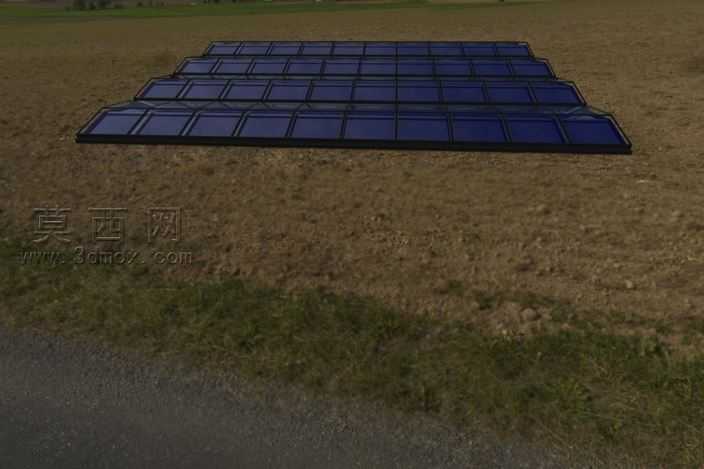

本作品为适配偏远无配套基础设施区域的太阳能发电集水一体化装置三维模型，采用SolidWorks完成全参数化建模，整体结构经过多轮合理性校验，可直接用于生产参考与方案演示。模型整体采用阵列式模块化排布设计，主体为多块拼接的光伏集水面板，面板单元采用标准化接口设计，可根据实际使用场景的用电、用水需求灵活增减单元数量，调整整体装置的覆盖规模，无需重新设计主体结构即可适配不同规模的农场、沙漠村落等场景的使用需求。建模过程中对面板的拼接密封结构做了精细化处理，每块面板的边框衔接处都设计了导水导流槽，可将面板表面凝结的露水、承接的雨水统一导流至装置底部的集水汇流管路，避免水资源在收集过程中出现渗漏损耗。渲染环节采用户外干草地实景环境贴图，材质参数经过反复调试：光伏面板表面采用带轻微反光的深蓝色钢化玻璃材质，还原真实光伏板的透光与反光特性，边框采用哑光深灰色工程塑料材质，模拟户外设备抗老化外壳的质感，地面材质搭配干泥土与稀疏草皮的纹理，真实还原装置的野外部署场景。装置结构设计上兼顾发电与集水双重功能，顶部的玻璃凝露部件做了结构优化，调整了玻璃的倾斜角度与表面涂层适配结构，避免玻璃在户外高温环境下过热影响凝露集水效率，同时保障光伏面板的发电角度处于最优区间，单组标准单元可实现约3L/h的净水产出与50W的电力输出。装置整体无需复杂的配套基建，部署门槛低，日常几乎无需额外维护，整体结构稳固耐用，可适应高温、干旱、多风沙等恶劣户外环境，模型完整还原了装置的管路排布、单元拼接结构、底部支撑固定结构，各部件的装配关系清晰明确，可直接拆解查看内部结构，也可导出不同格式用于3D打印验证、方案仿真模拟等用途。
