马耳他间歇运动机构三维结构设计

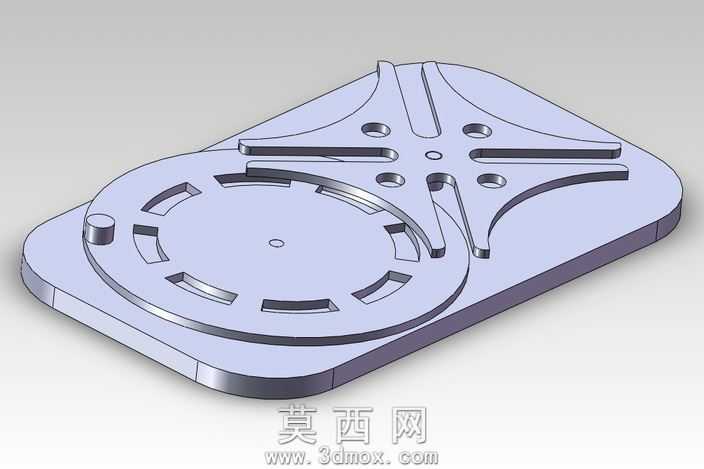

本作品为马耳他间歇运动机构的三维结构设计，建模过程采用SolidWorks平台完成，整体建模遵循机械设计的基准统一原则，首先以底板安装面作为全局基准面，依次完成定位销、主动拨盘、从动槽轮、安装基板的特征搭建。建模阶段优先绘制各零件的二维草绘截面，对槽轮的径向槽、弧形锁止面采用对称约束与尺寸驱动，保证四个径向槽的分度精度控制在0.01mm以内，主动拨盘的圆柱销与锁止凸弧采用同轴度约束，确保装配后运动过程无卡滞。材质配置上，整体零件赋予哑光银灰色金属材质，模拟铝合金机加工后的表面质感，对零件边缘添加0.2mm的倒角特征，还原实际机械加工的工艺细节，渲染阶段采用环境光加定向补光的布光方案，清晰呈现零件的凹凸结构与装配关系，避免阴影遮挡关键传动部位。结构设计层面，安装基板采用圆角矩形轮廓，四角预留安装沉孔用于机构整体固定，主动拨盘的圆柱销伸出长度与槽轮厚度匹配，锁止弧面与槽轮的凹弧面采用间隙配合，间隙值设定为0.05mm，既保证锁止阶段从动槽轮的定位稳定性，又避免运动过程中出现摩擦干涉。设计思路围绕马耳他机构的间歇传动核心功能展开，将主动件的连续匀速转动转化为从动槽轮的周期性间歇转动，每转动一周带动槽轮完成90度分度转位，可应用于自动化生产线的间歇送料、转台分度等场景，建模过程同步完成了装配体的运动约束配置，可直接在软件中生成运动动画，直观演示拨销入槽、带动转位、拨销出槽、锁止定位的完整运动循环，清晰展现马耳他机构的传动原理与运动特性，各零件的特征参数均可编辑修改，可根据实际传动需求调整槽数、中心距、拨销直径等核心参数，适配不同的工况使用需求。
