气动活塞振动器内部结构三维设计

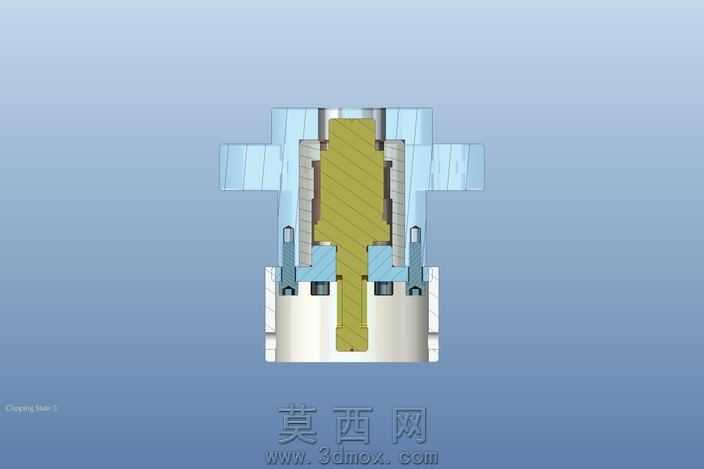

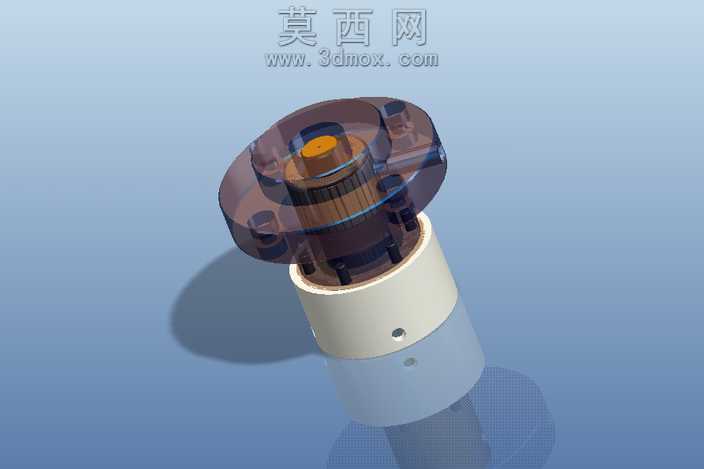

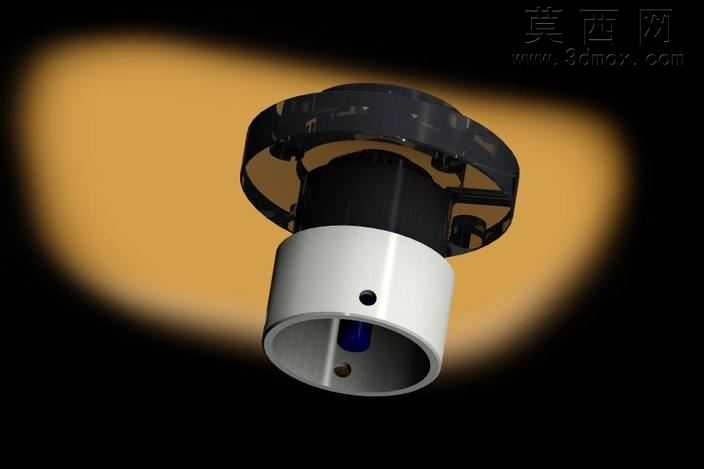

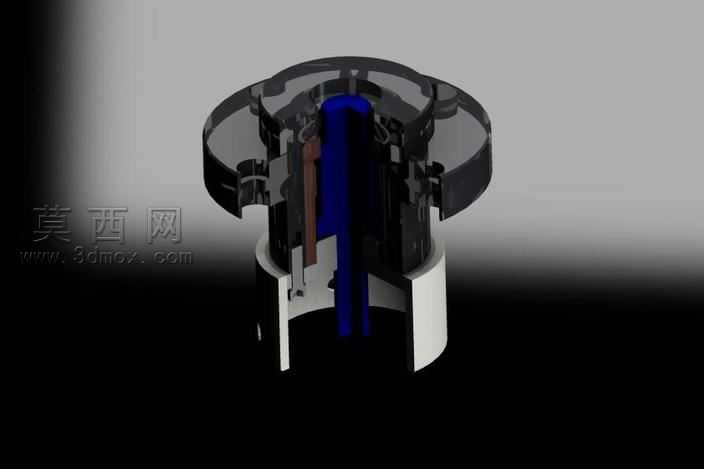

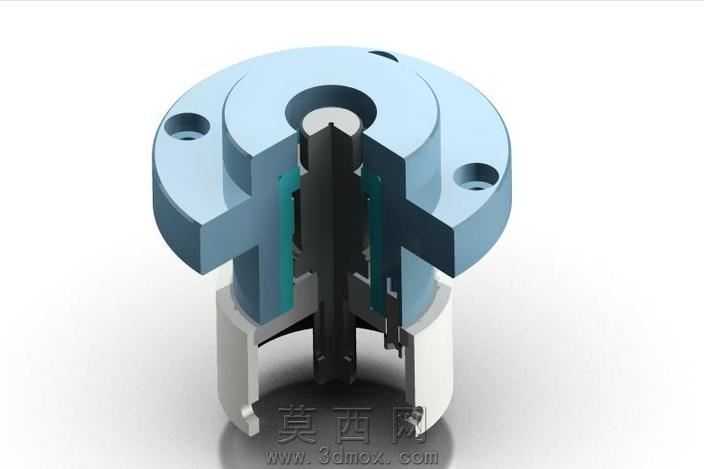

本作品为气动活塞振动器的全参数化三维建模成果，建模阶段采用自顶向下的设计思路，先完成整体功能尺寸的框架搭建，再逐一拆分各功能零件进行细节建模，确保所有零件间的装配间隙、配合公差完全符合气动元件的实际生产要求。建模过程中对法兰安装端的沉头安装孔做了精准的位置度约束，保证安装孔的分度圆直径、孔深、孔径完全匹配通用安装标准；内部活塞组件做了对称结构设计，活塞与缸体内壁的配合面预留了合理的气动间隙，避免活塞往复运动时出现卡滞问题。渲染阶段采用金属材质分层赋予方案，外部法兰壳体赋予哑光铝合金材质，调整材质的粗糙度、反射率参数还原金属机加工后的细腻质感；内部活塞组件赋予发黑处理的碳钢材质，通过调整金属度参数体现黑色金属的哑光金属特性；密封结构件赋予深青色工程塑料材质，通过轻微的半透明参数调整区分塑料与金属零件的视觉差异；底部端盖赋予灰白色铸铝材质，添加细微的铸造纹理还原零件的真实加工质感。结构设计上，该振动器采用法兰式安装结构，顶部法兰盘设置三个均匀分布的安装孔，可直接通过螺栓固定在设备安装面；内部采用无弹簧的气动换向结构，依靠压缩空气推动活塞做高频往复运动产生振动力，活塞与缸体间设置导向结构保证运动同轴度，进气通道做了平滑过渡设计减少压缩空气的压力损失，整体结构无复杂异形零件，所有结构特征都具备可加工性，完全符合气动振动元件的实际生产工艺要求。建模过程中对所有锐边做了符合工艺要求的倒角处理，避免零件加工后出现锐边割手的问题，同时对零件的壁厚做了均匀化处理，避免出现壁厚突变导致的加工变形问题，各装配零件间都设置了合理的装配导向角，方便实际生产中的快速装配。
