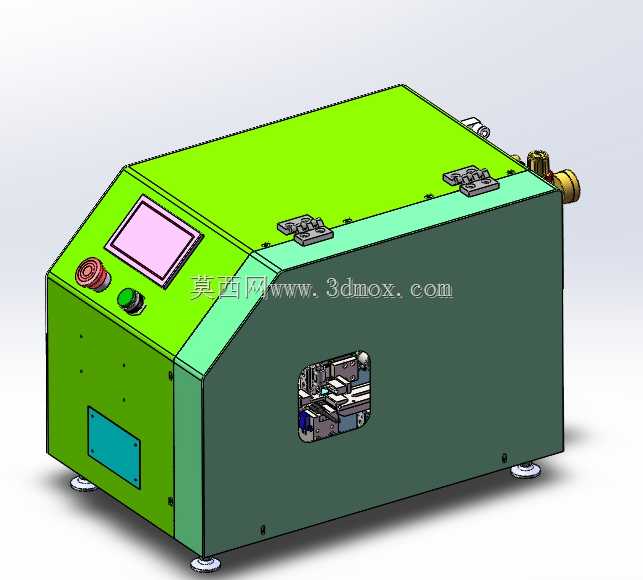

方形线材缠绕贴箔自动化加工设备

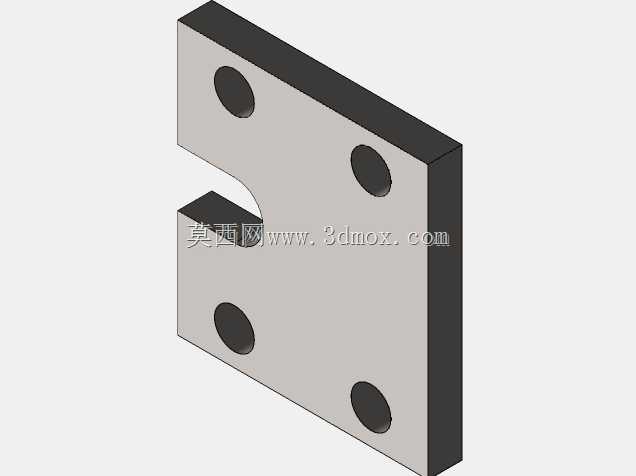

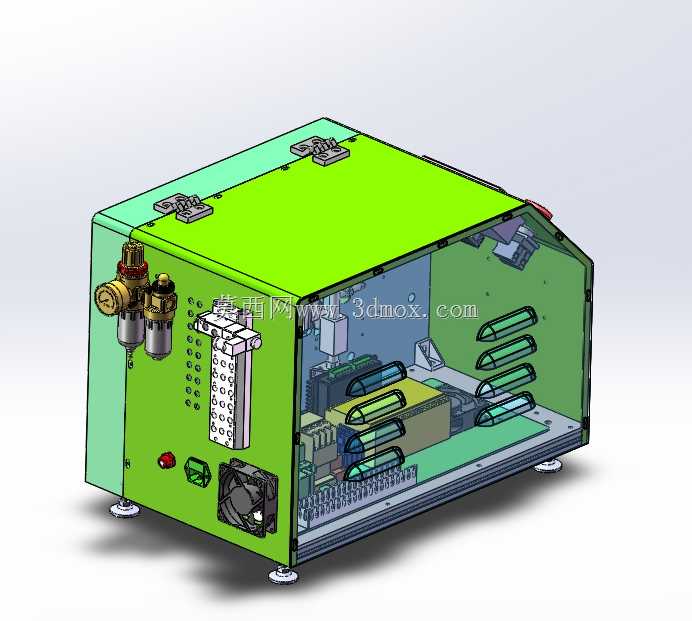

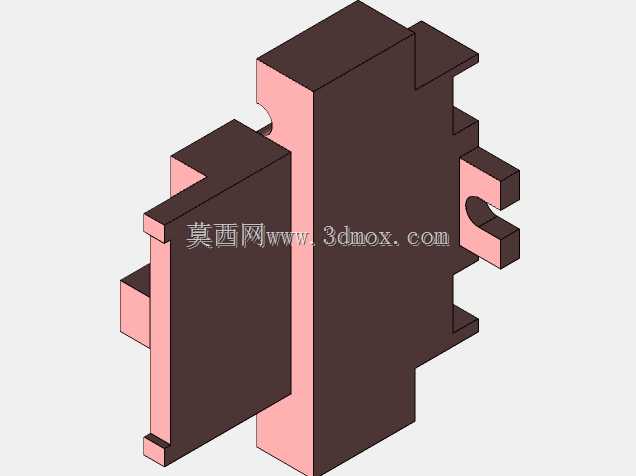

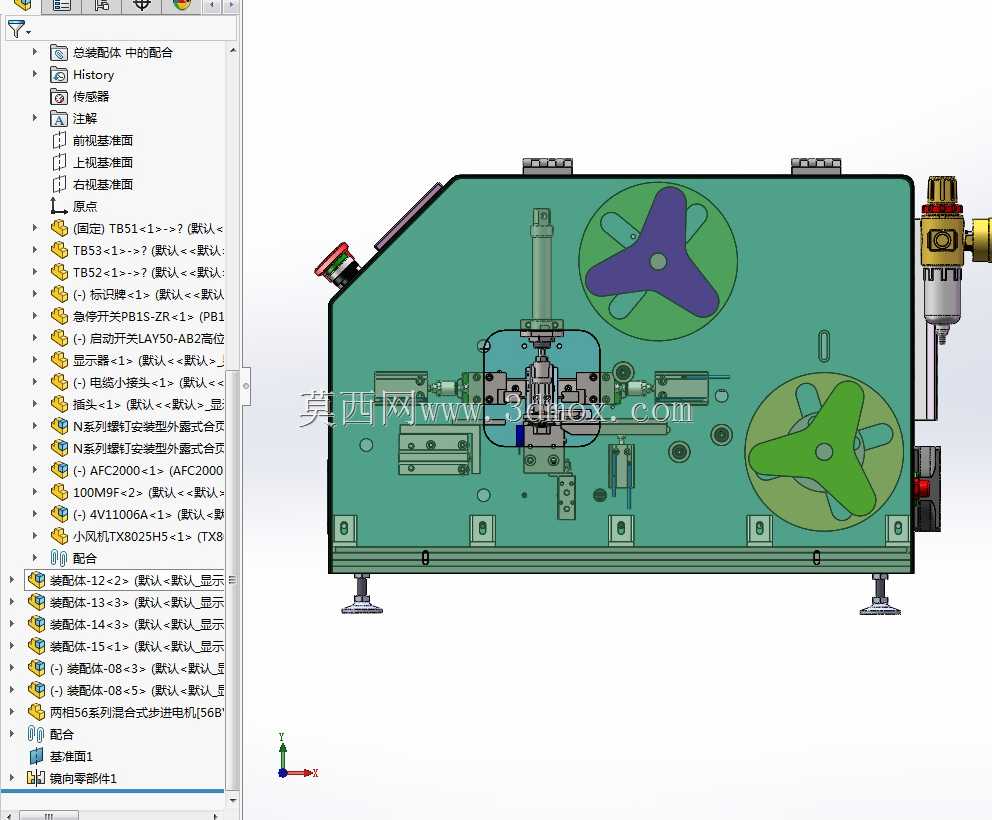

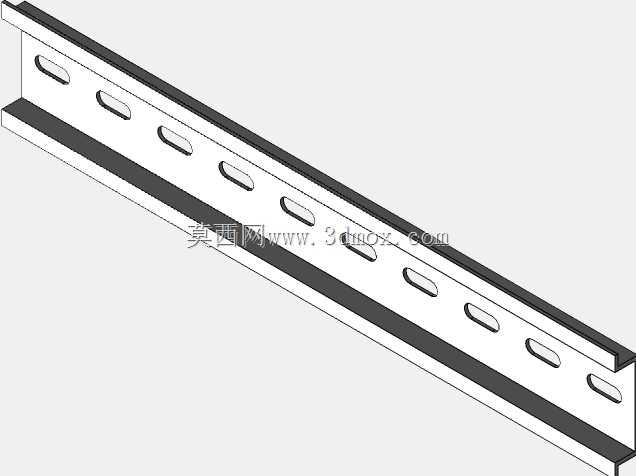

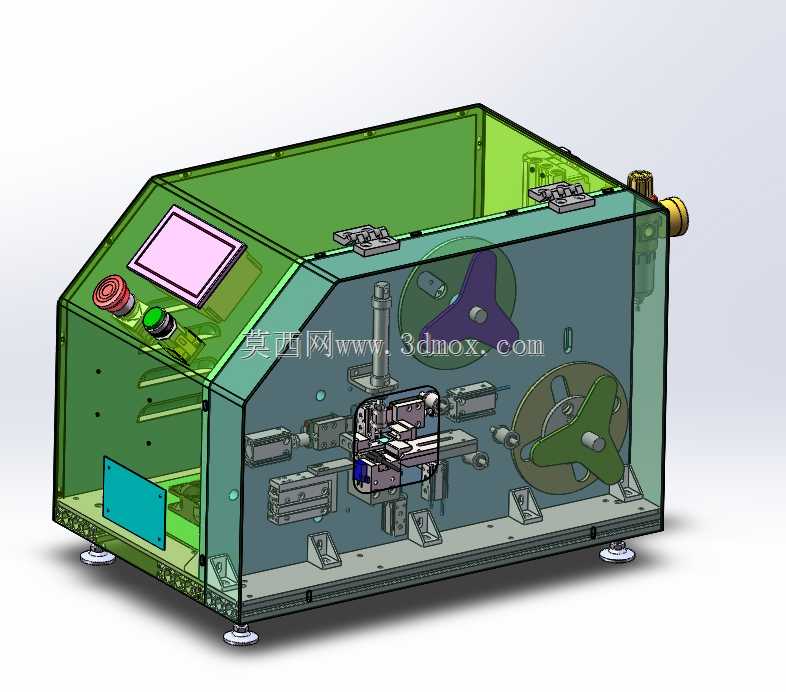

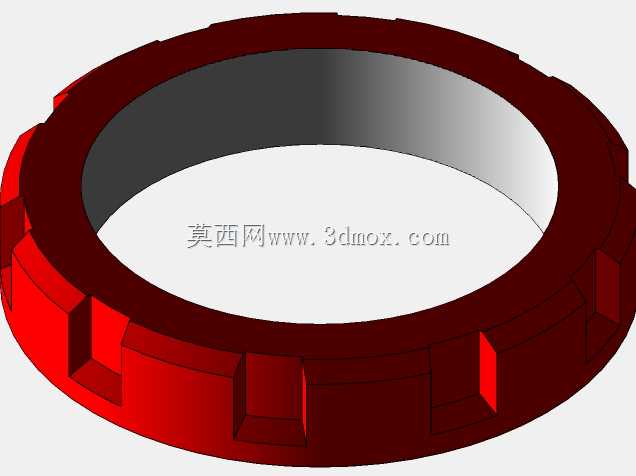

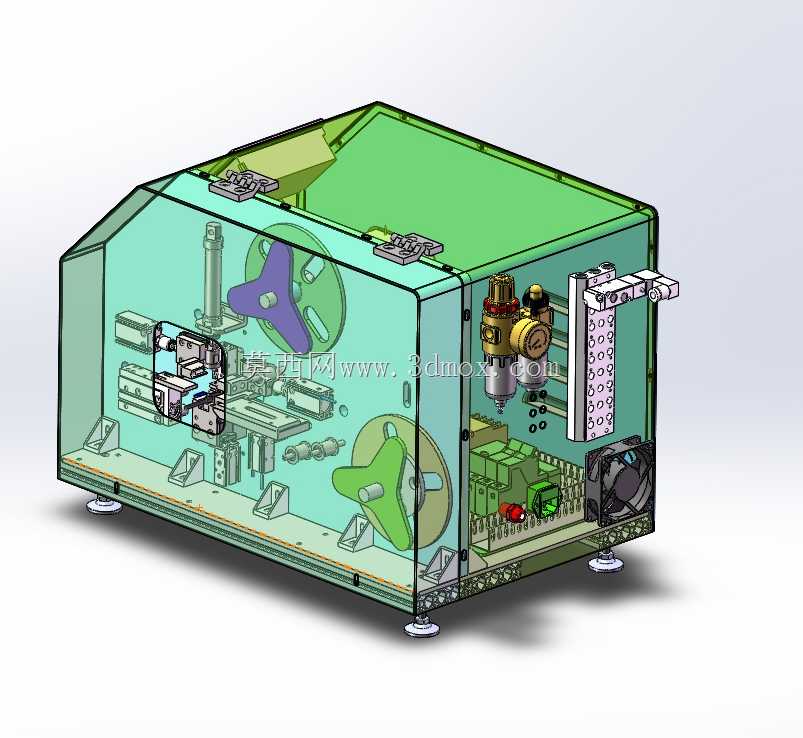

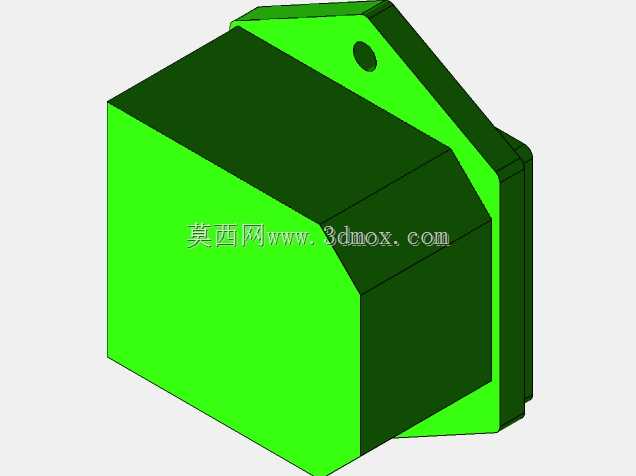

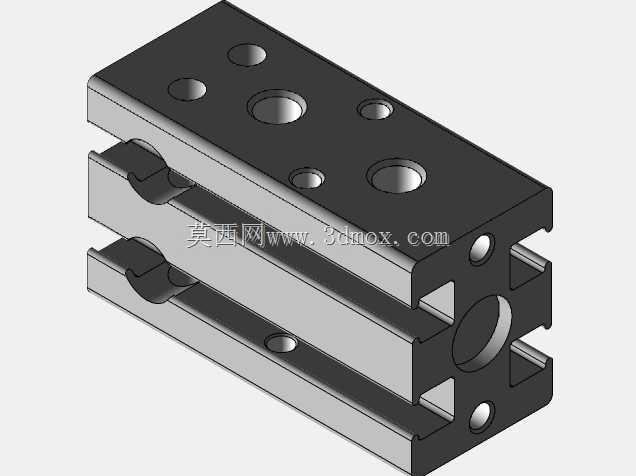

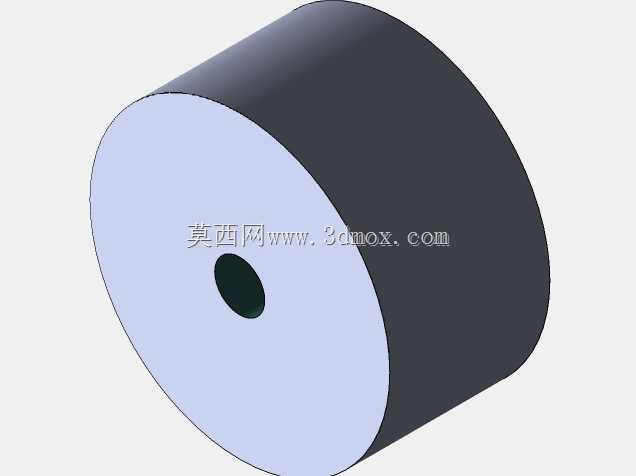

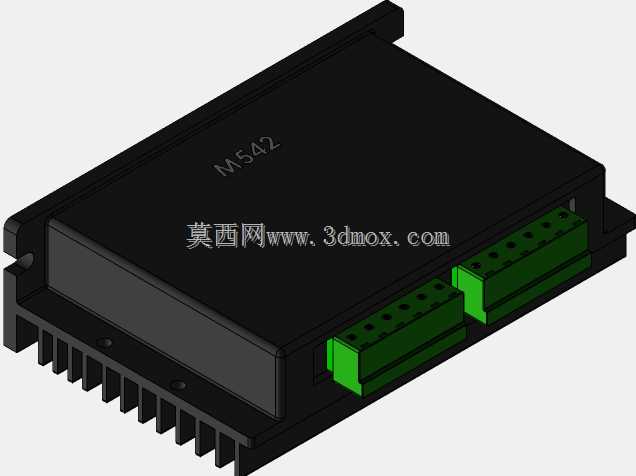

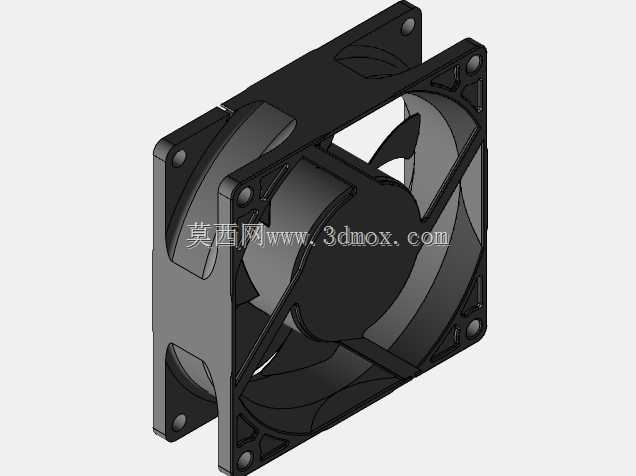

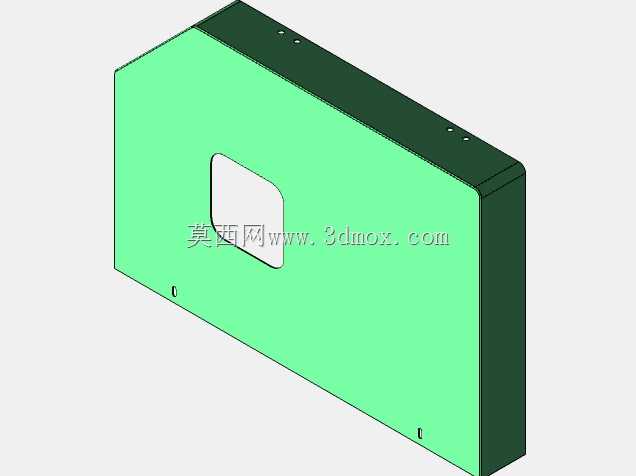

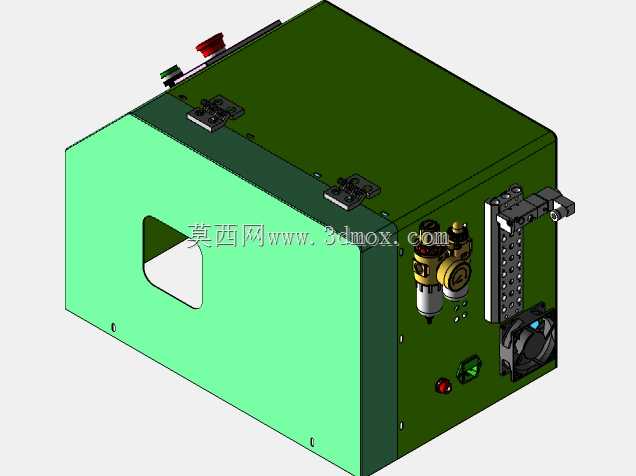

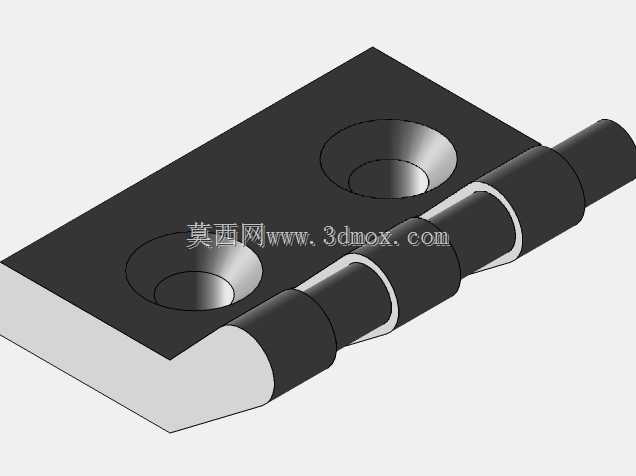

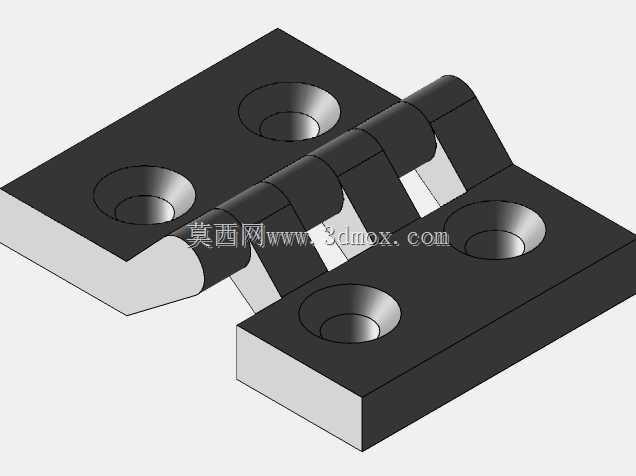

　　这套设备的结构围绕方形线材的连续缠绕与箔材包覆工序展开，整机采用立式台板布局，所有执行元件、料卷、导向组件与气动单元均集成在整块安装立板上，底部配置可调支撑脚，既可以作为独立单机放置在车间工位，也能够对接前段裁线、后段检测包装产线，适配通讯线缆、小型电子引线、屏蔽线材加工场景中需要对定长方线进行外层箔带绕包的工序。

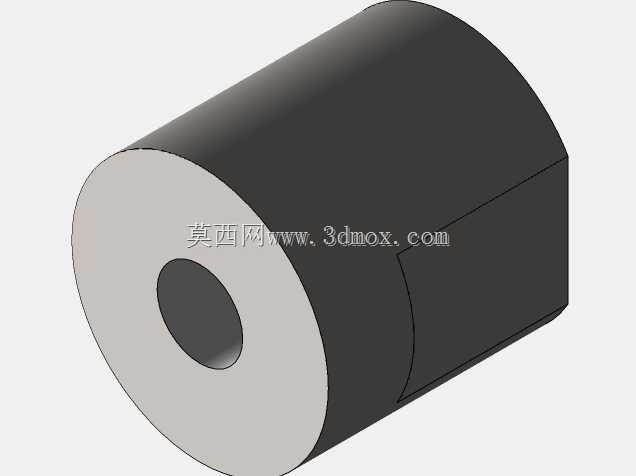

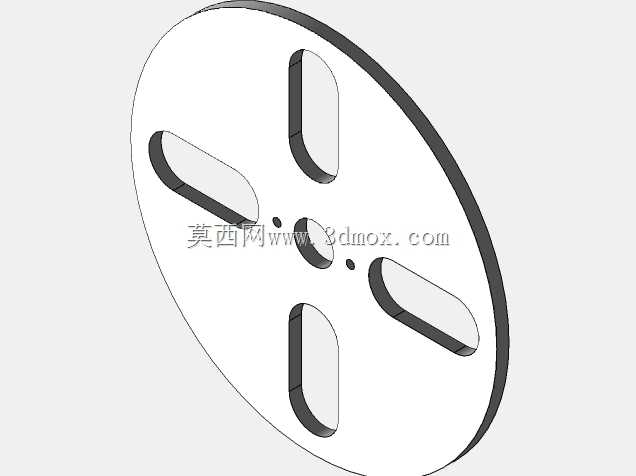

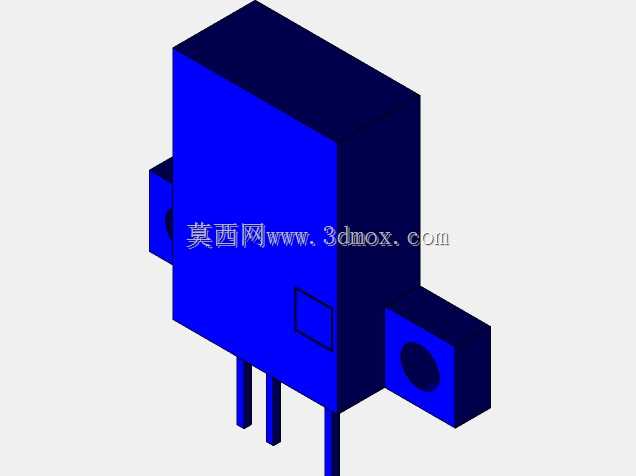

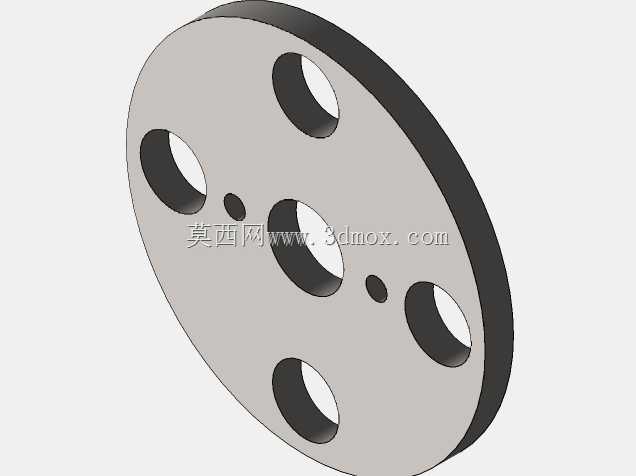

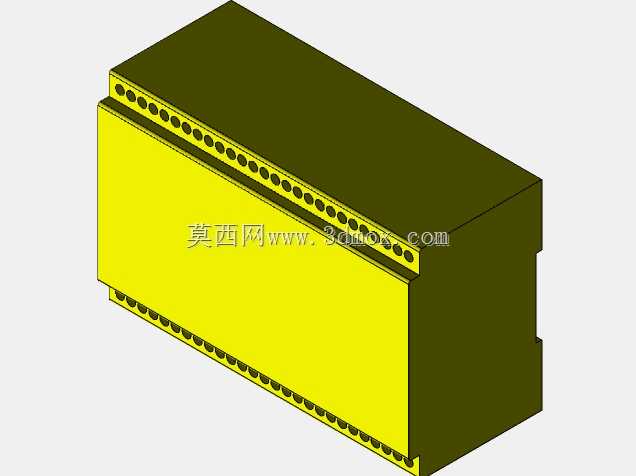

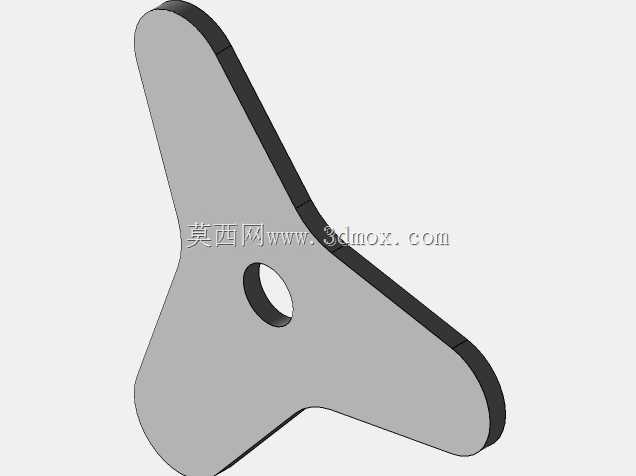

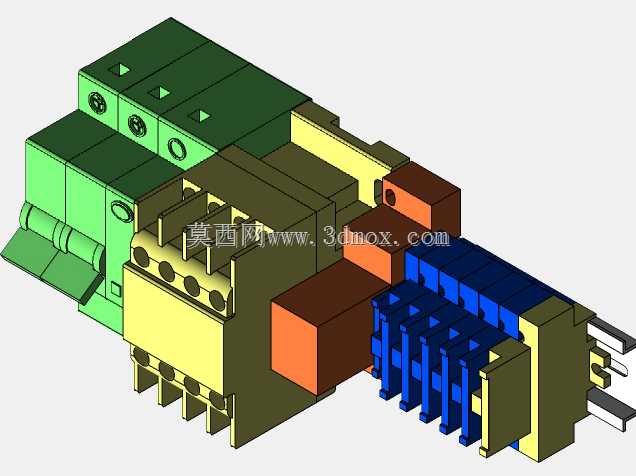

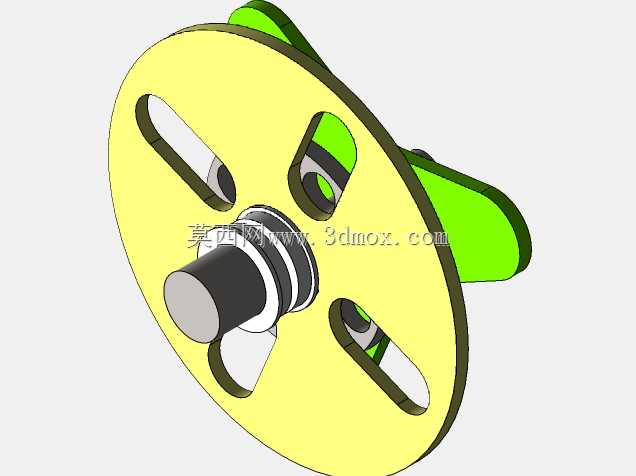

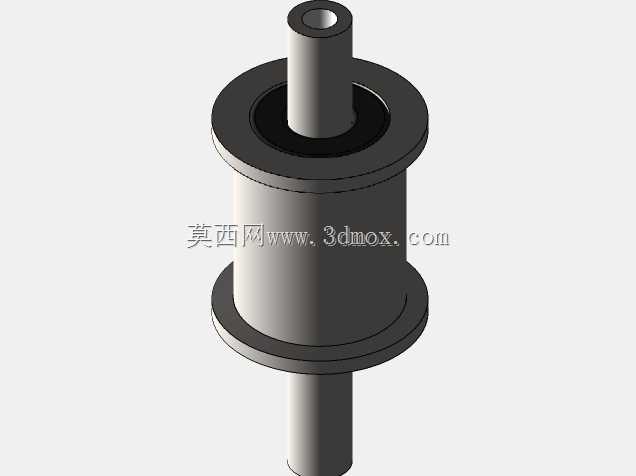

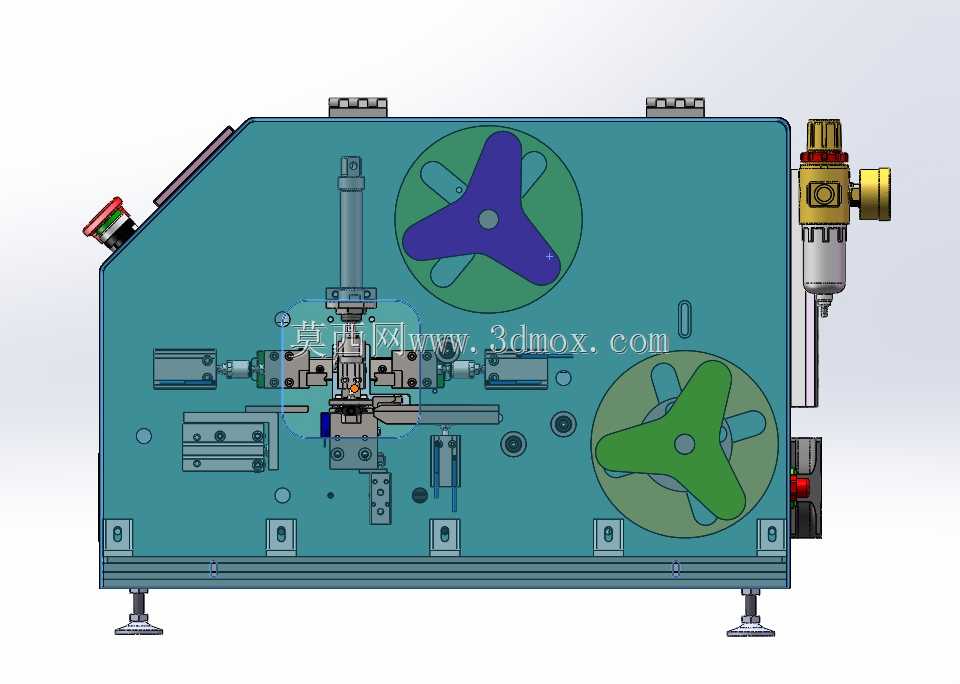

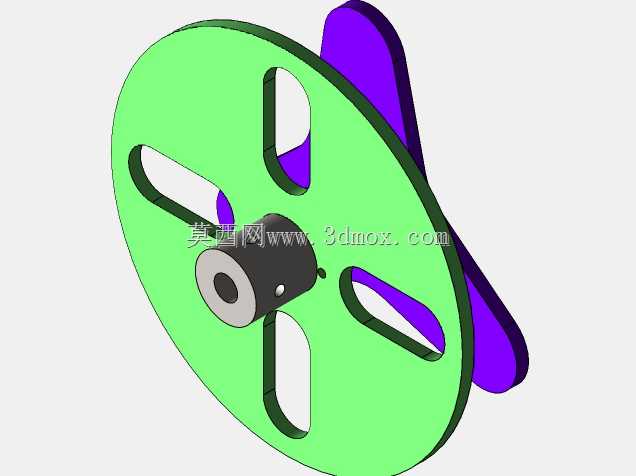

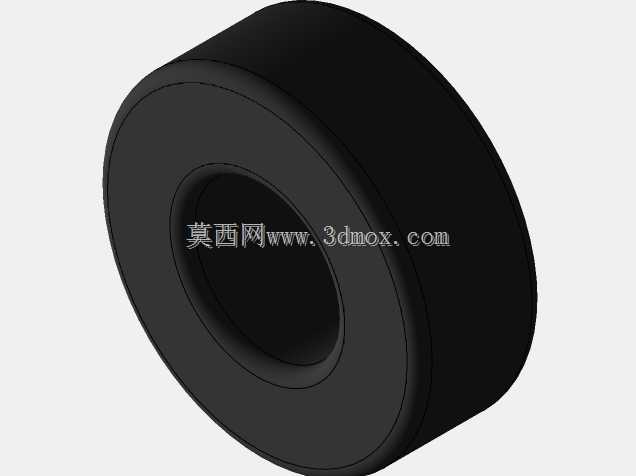

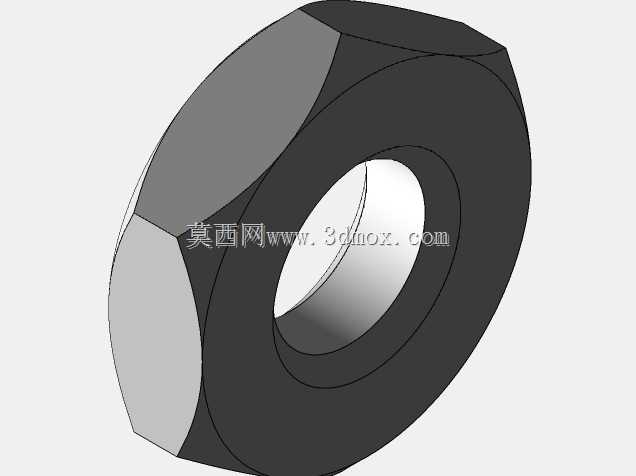

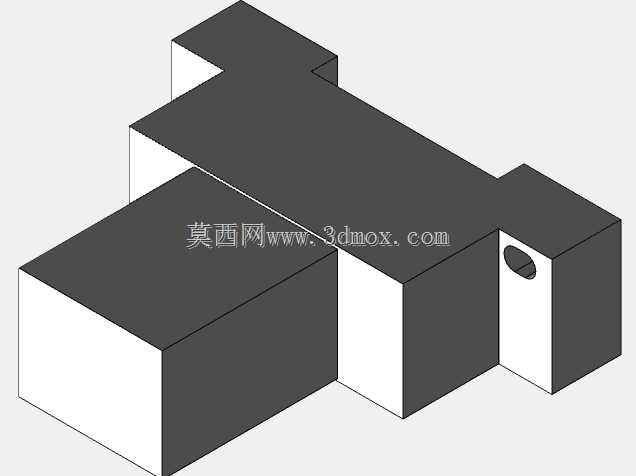

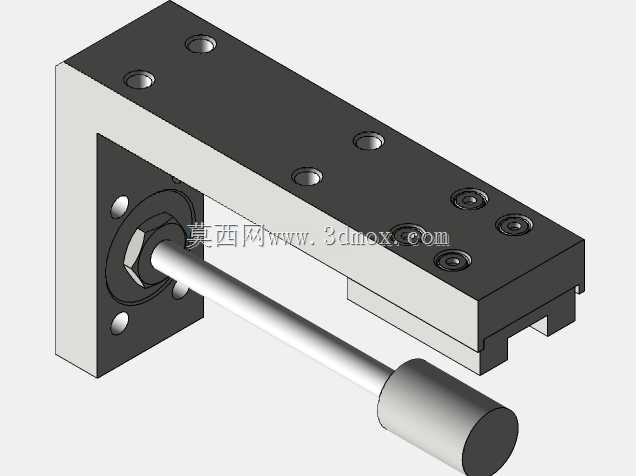

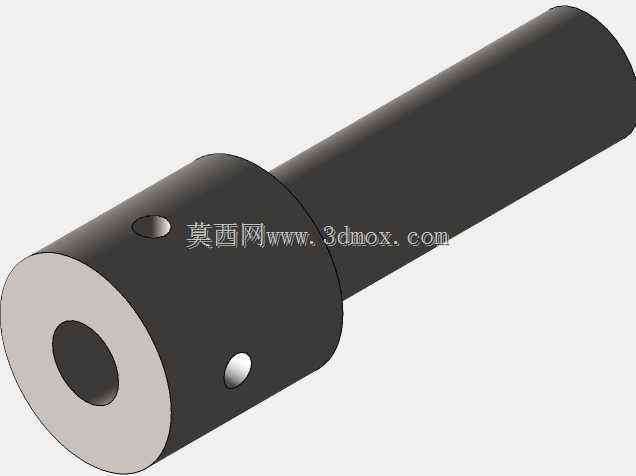

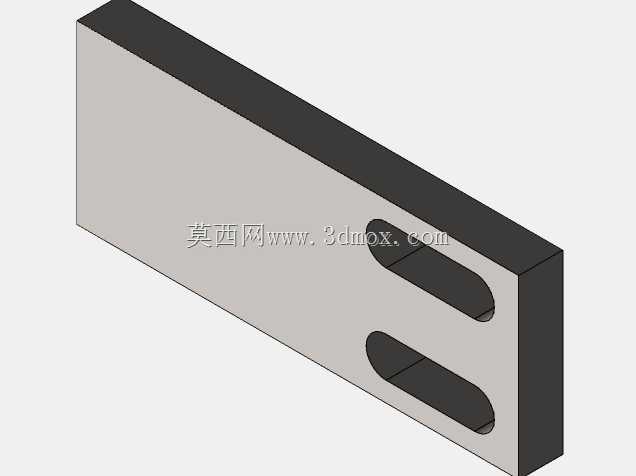

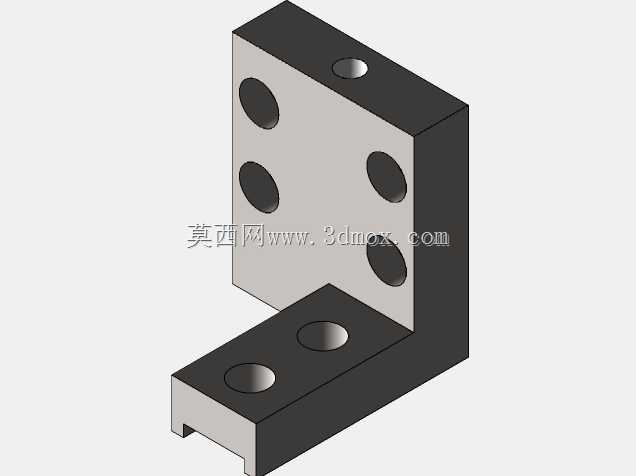

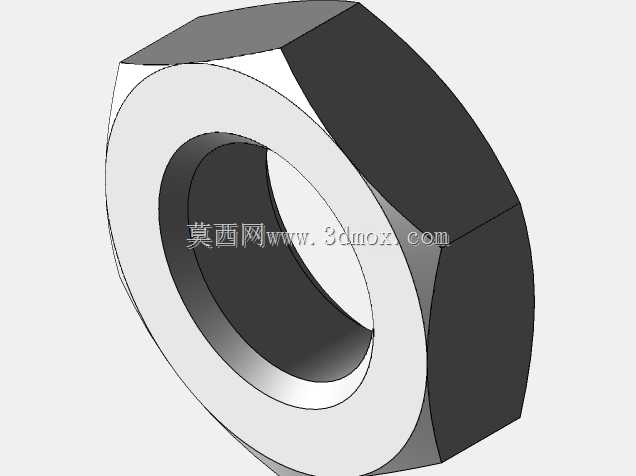

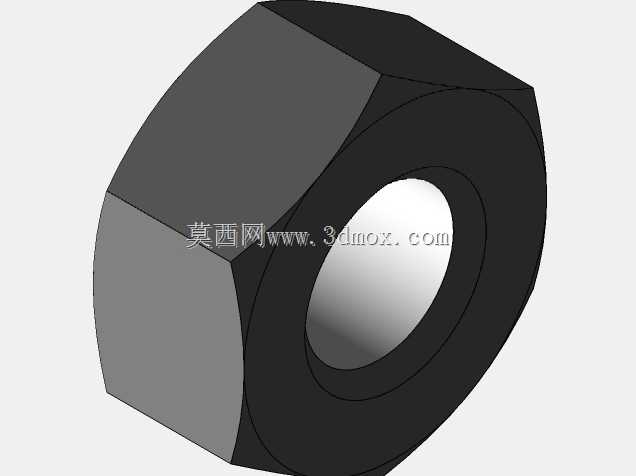

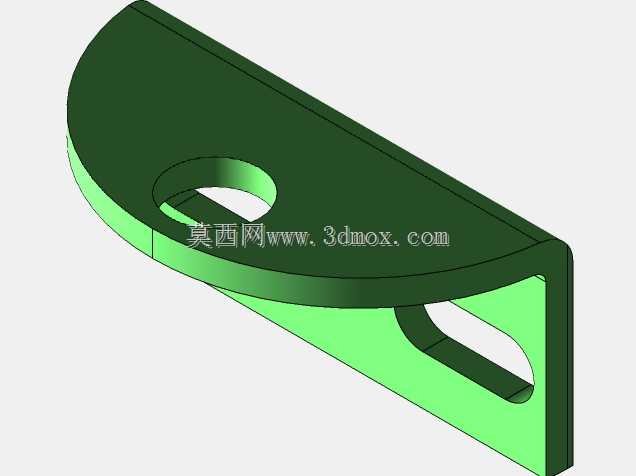

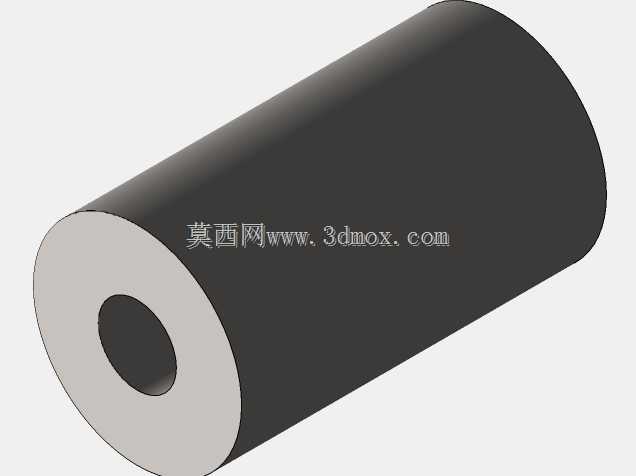

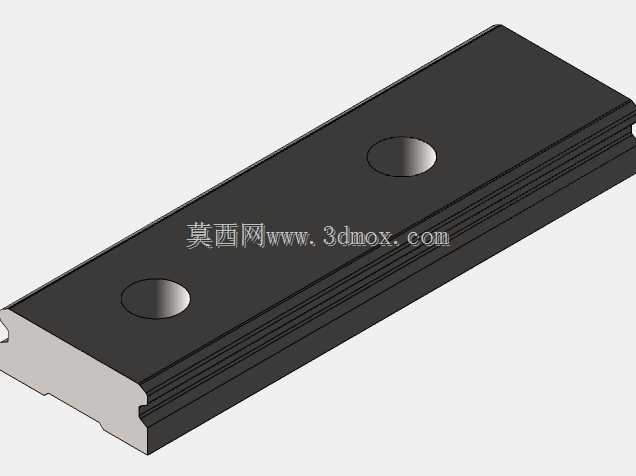

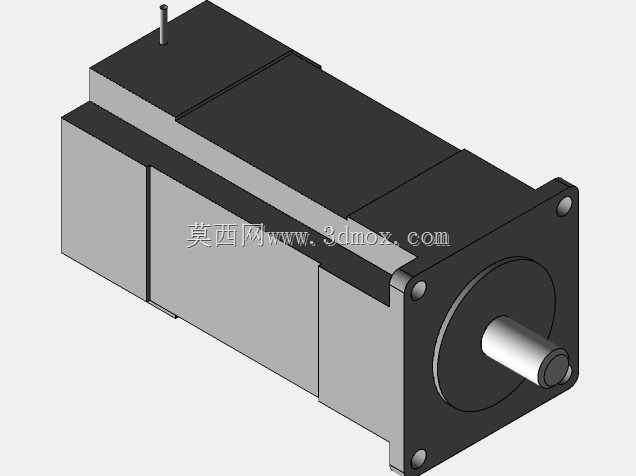

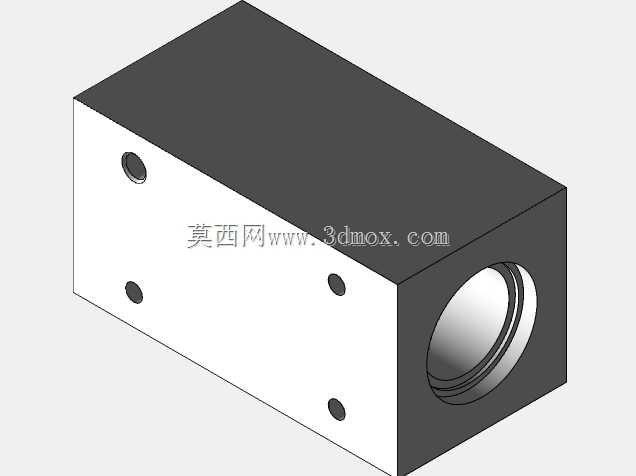

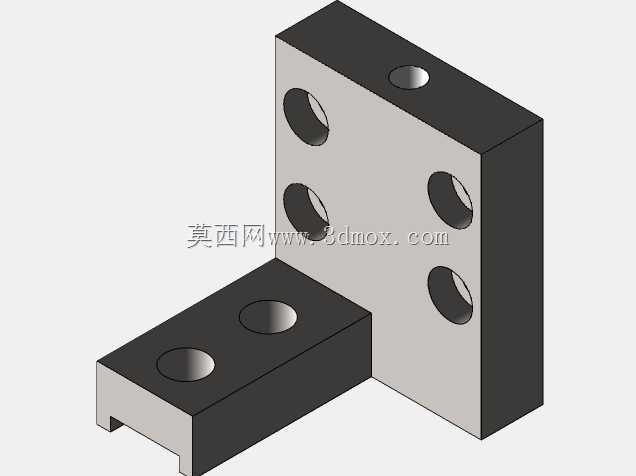

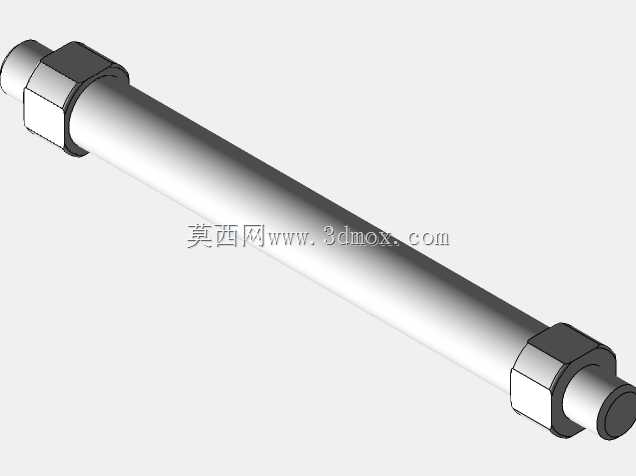

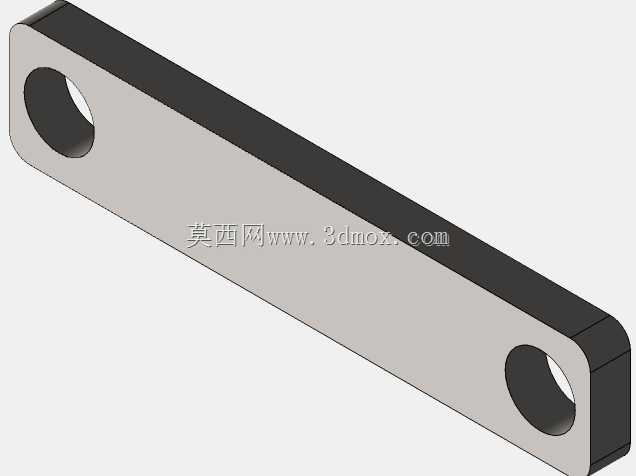

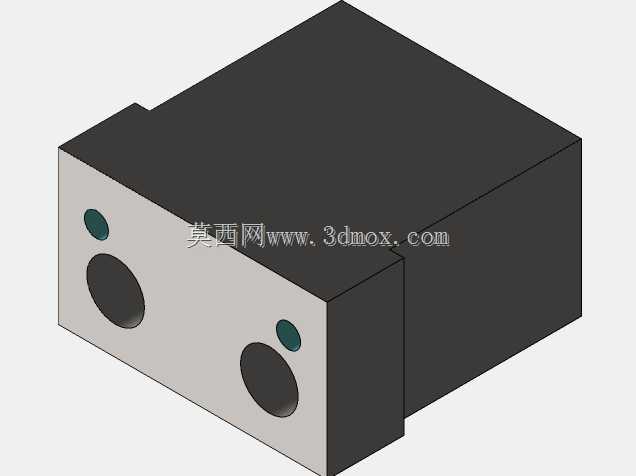

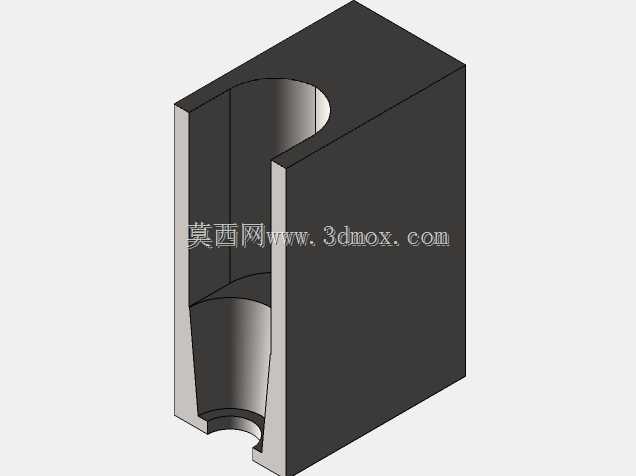

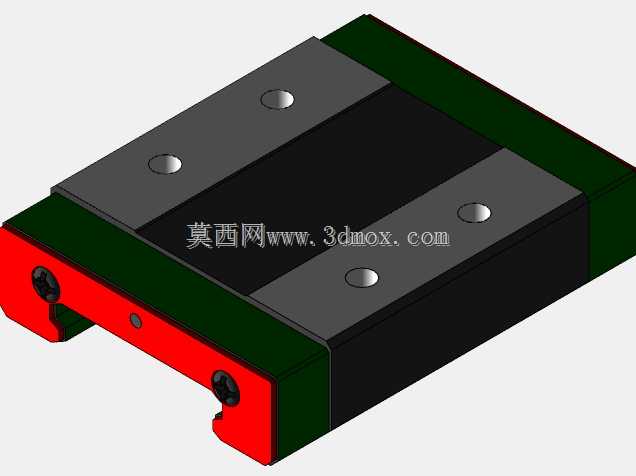

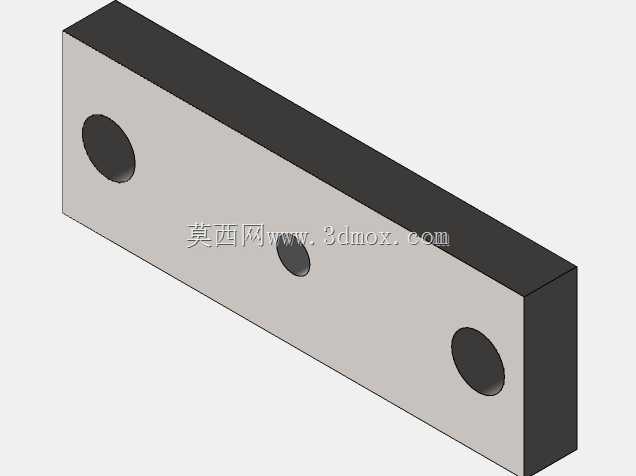

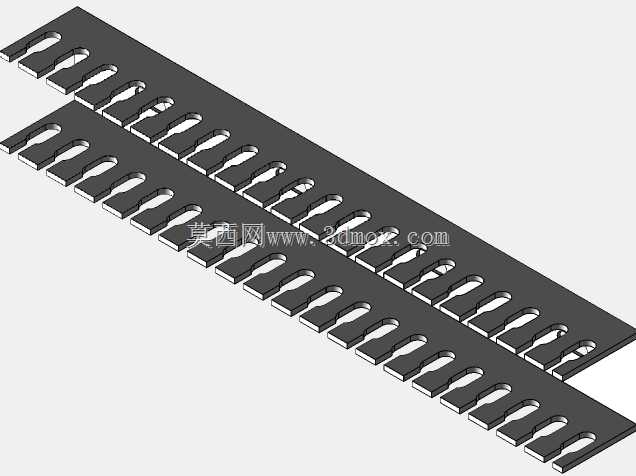

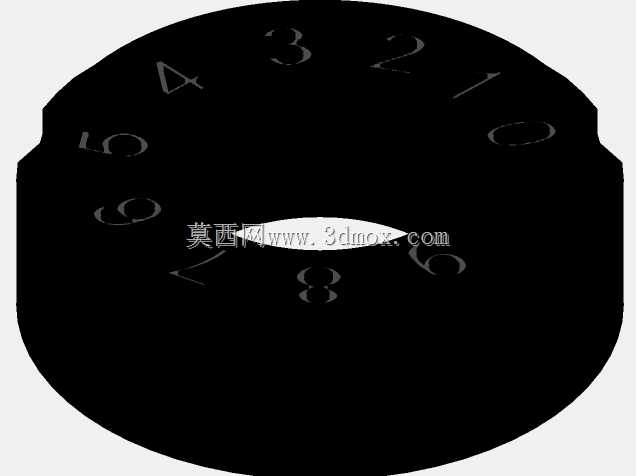

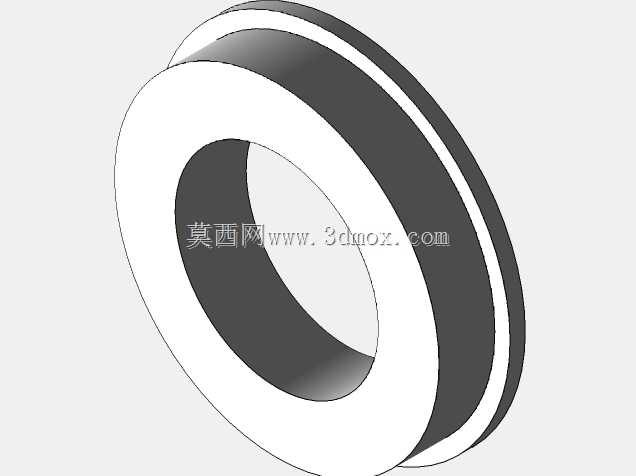

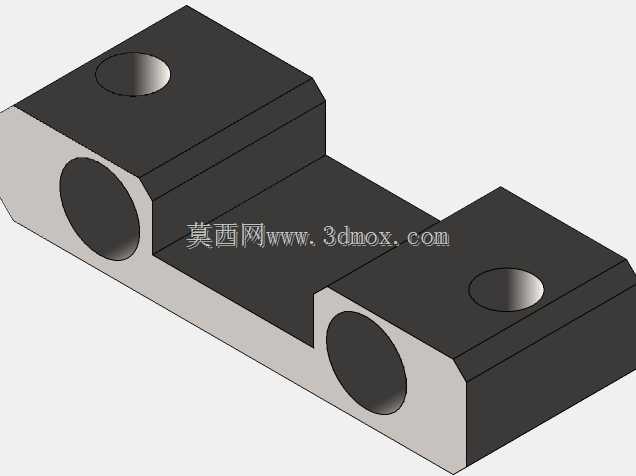

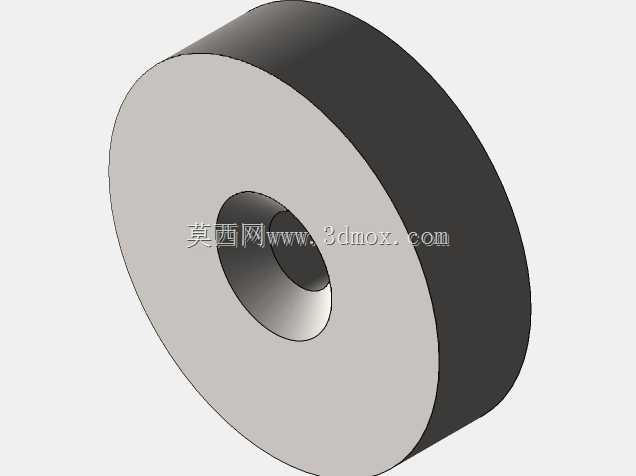

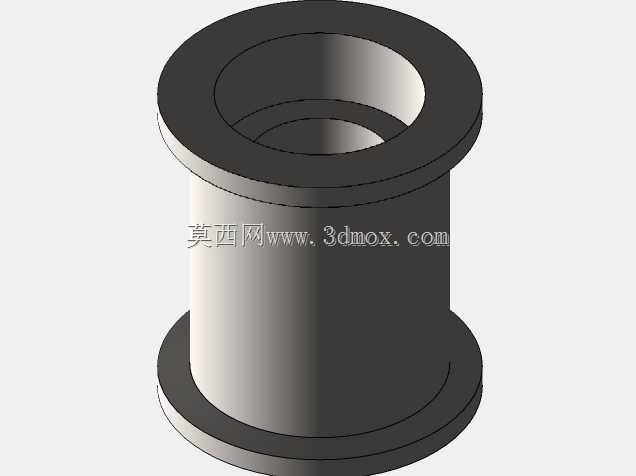

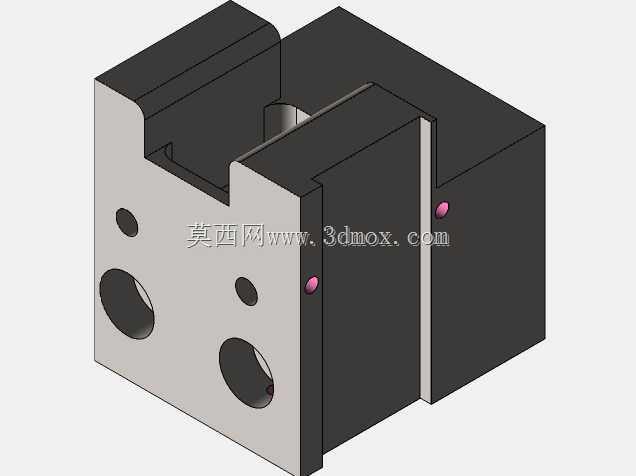

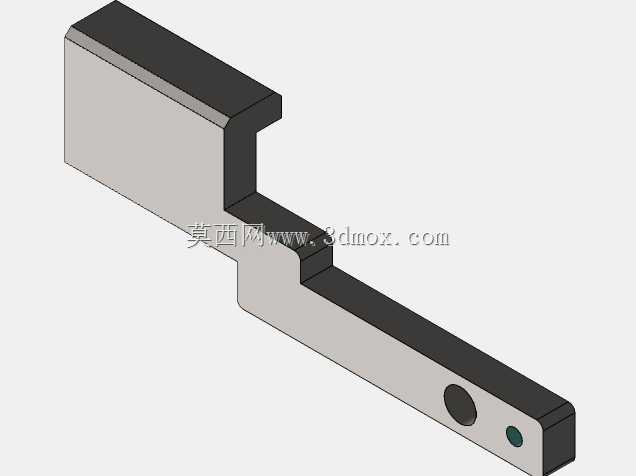

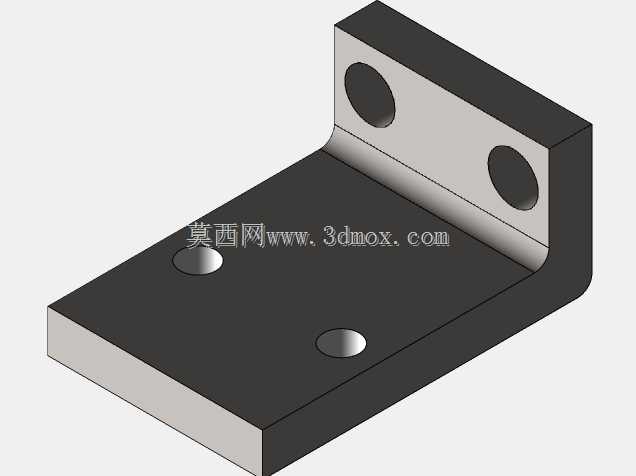

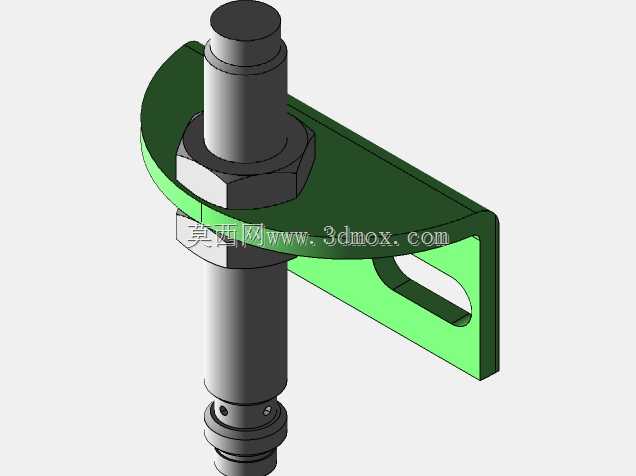

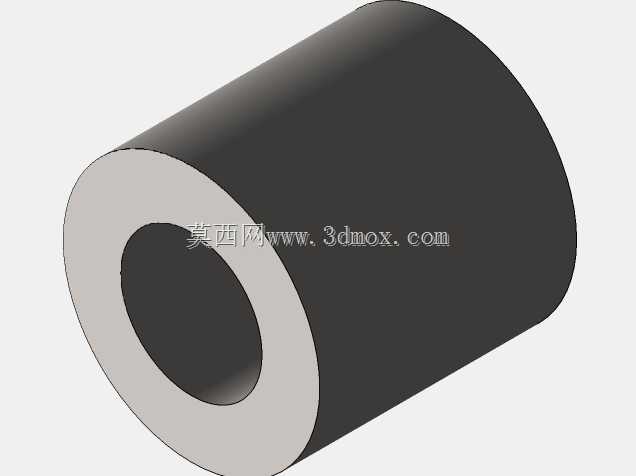

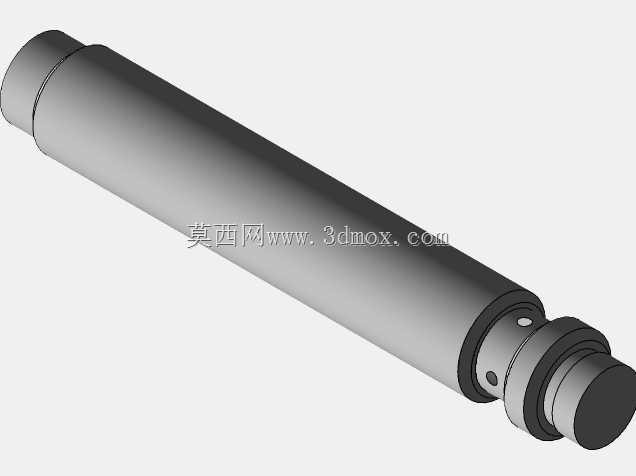

　　从现场布局逻辑来看，立板上部的两个大直径料盘分别承载待加工线材与包覆箔材，料盘采用三爪式快装锁紧结构，盘心定位后通过星形压块压紧料卷端面，换料时无需拆卸整根转轴，松开锁紧件即可完成卷料更换；料盘侧方设置阻尼张紧组件，依靠摩擦阻力限制料卷惯性转动，避免高速送料时卷材松脱、带材跑偏。立板中部为核心加工工位，沿走料方向依次布置校直块、导向槽、夹持定位座、缠绕执行头与裁切组件：线材从左侧导向座进入工位后，先由两组平行校直块修正弯折形变，保证方形截面的棱边朝向一致，随后进入包覆工位，箔带从上方料盘引出后经导正辊贴合在线材表面，缠绕头带动箔带按设定螺距旋转包覆，完成设定长度后由裁切机构切断箔带，尾部压合机构将搭边处压平，避免包覆层起翘。

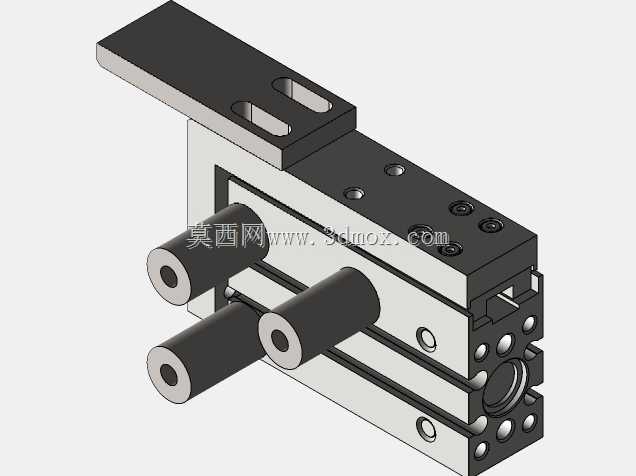

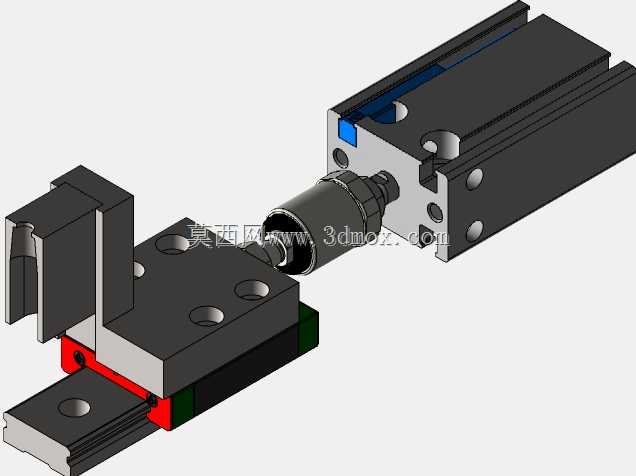

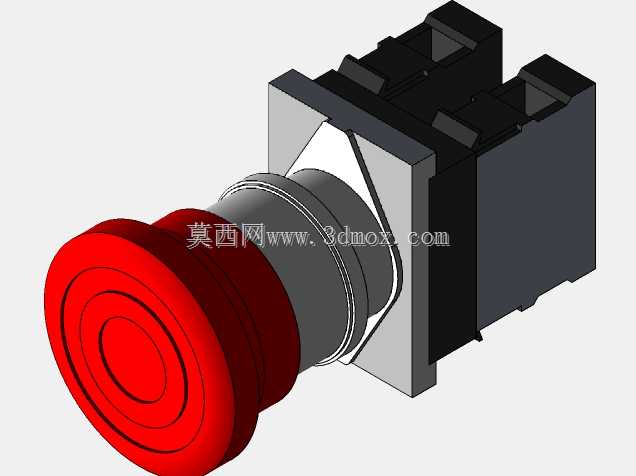

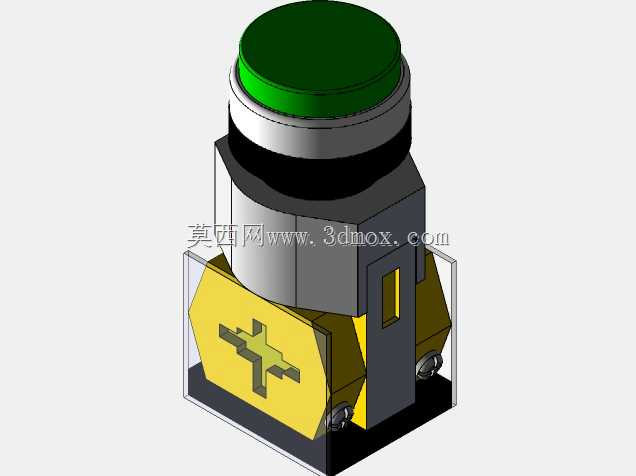

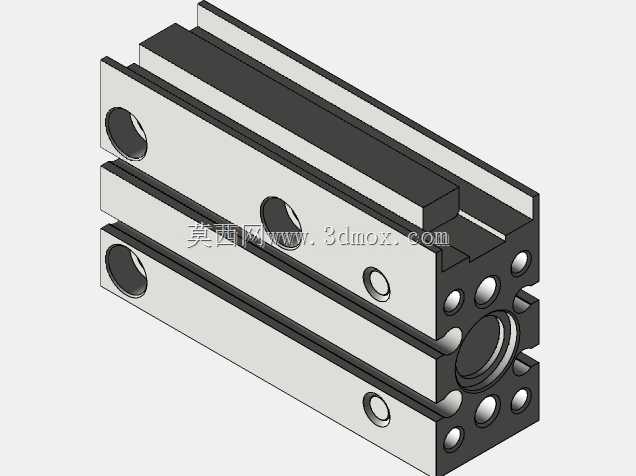

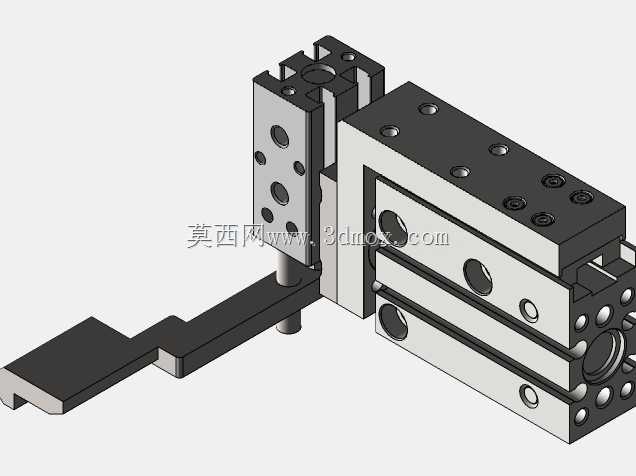

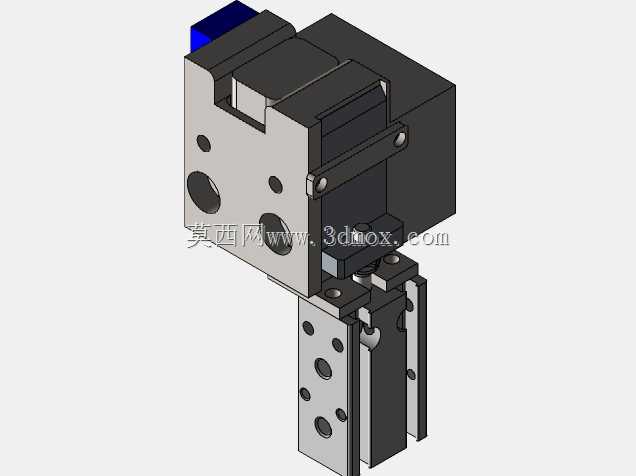

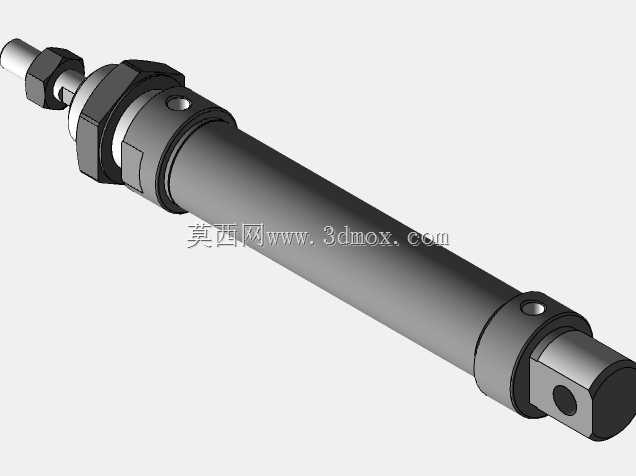

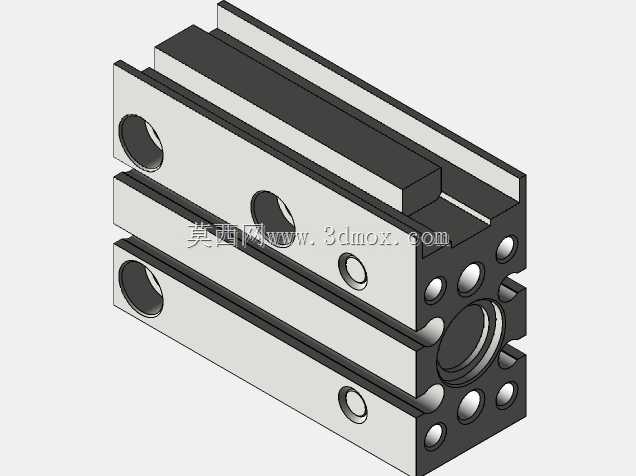

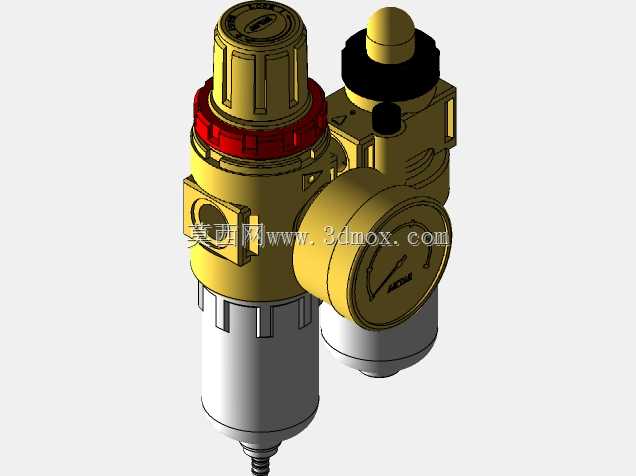

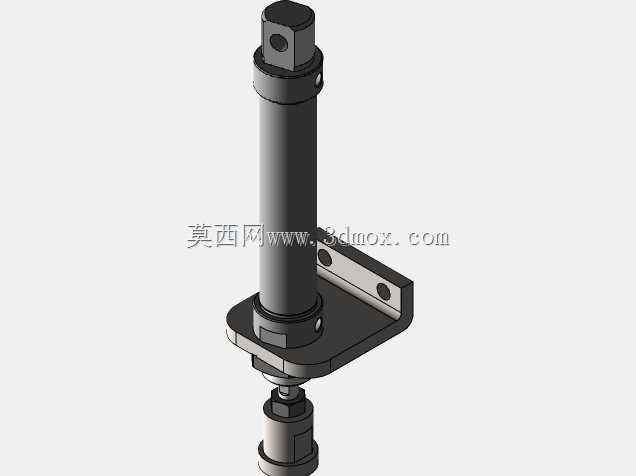

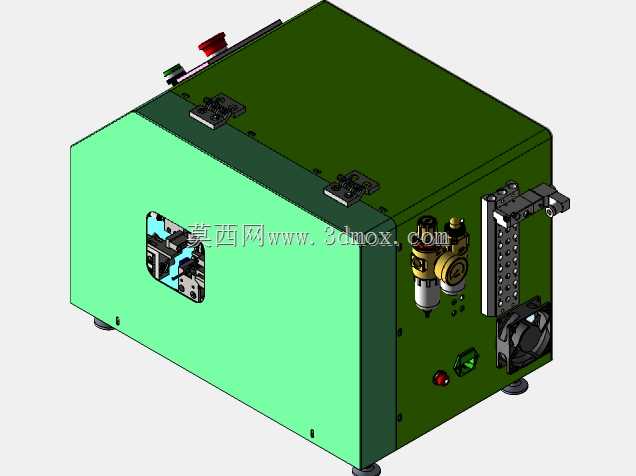

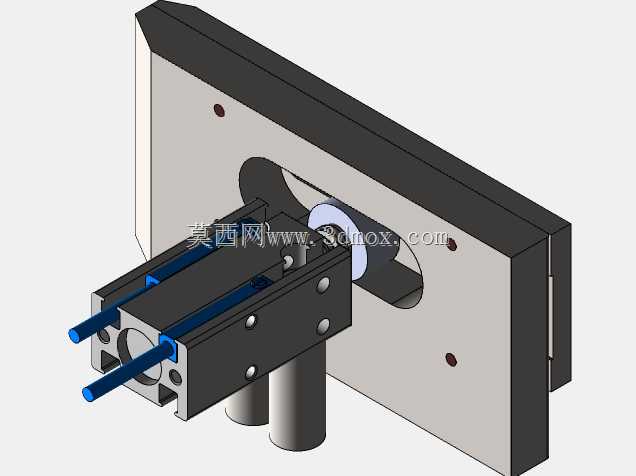

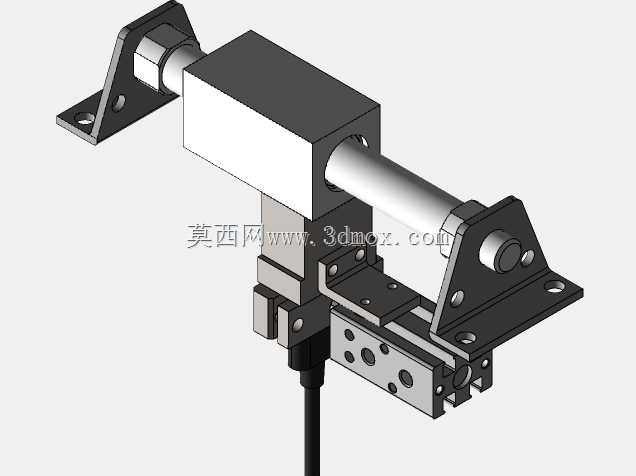

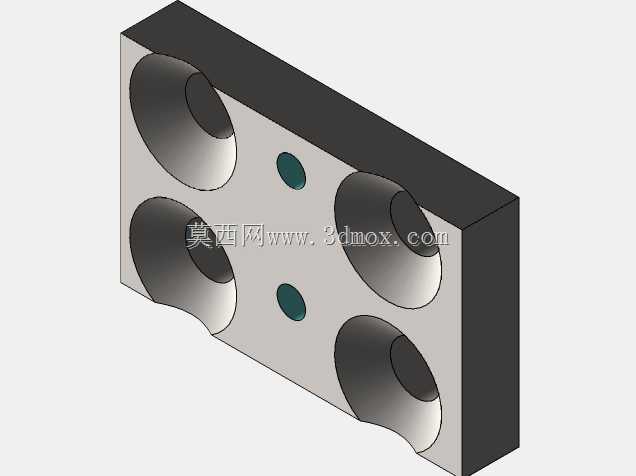

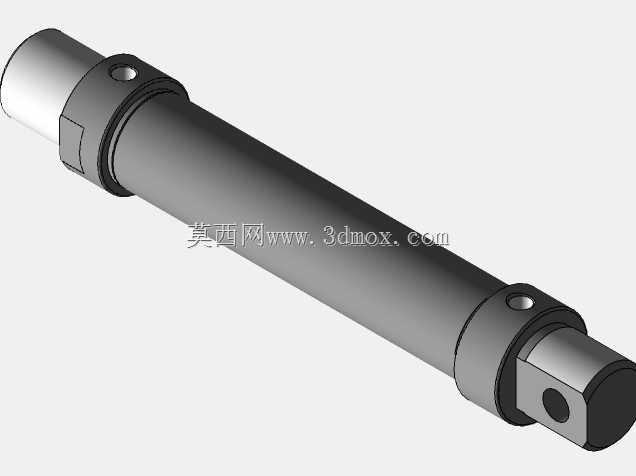

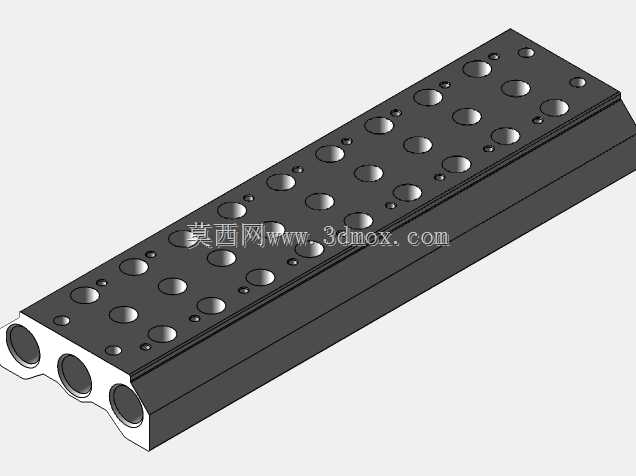

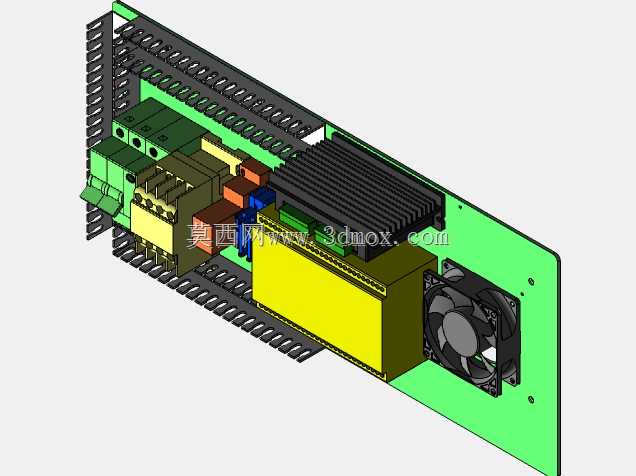

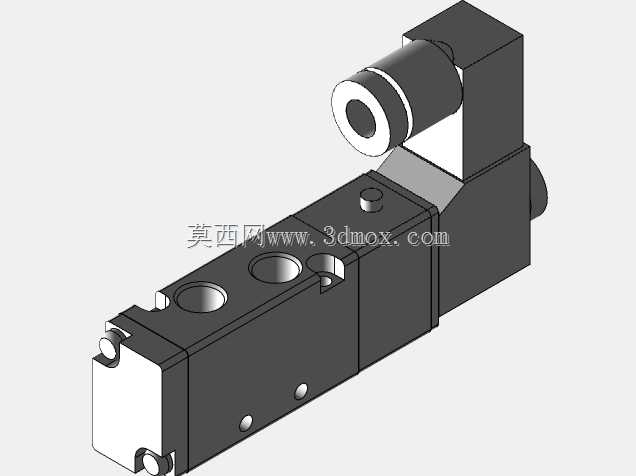

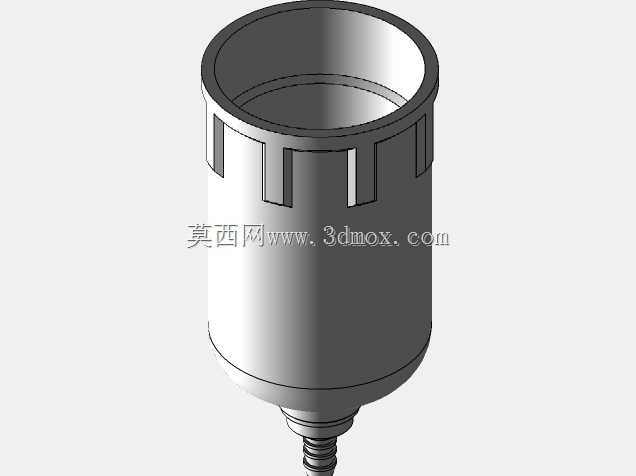

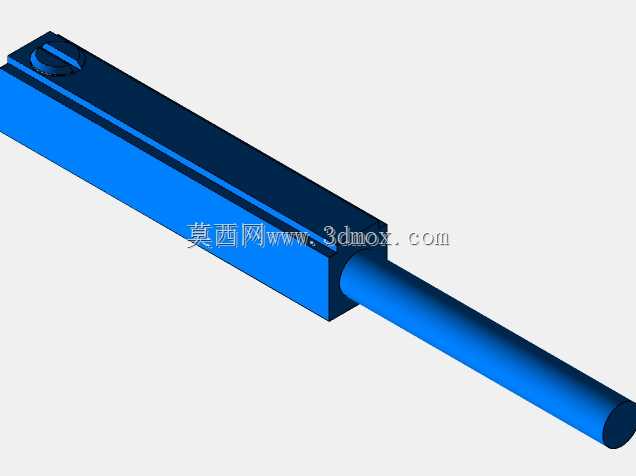

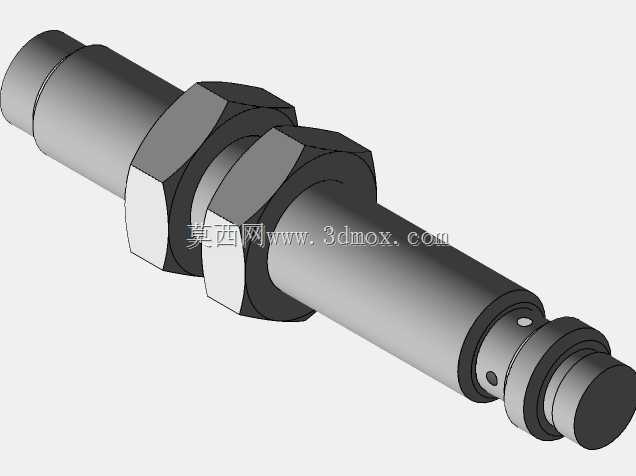

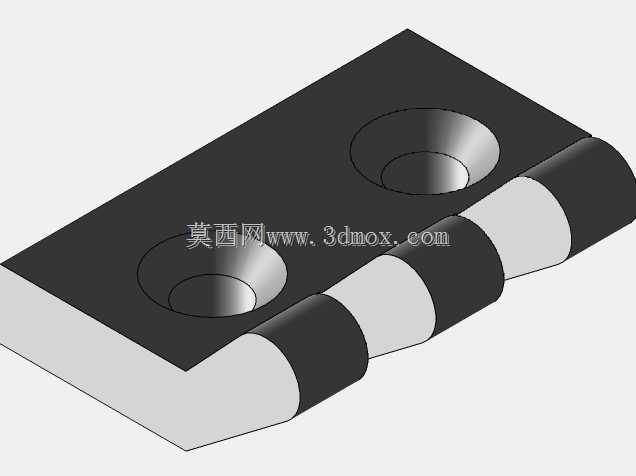

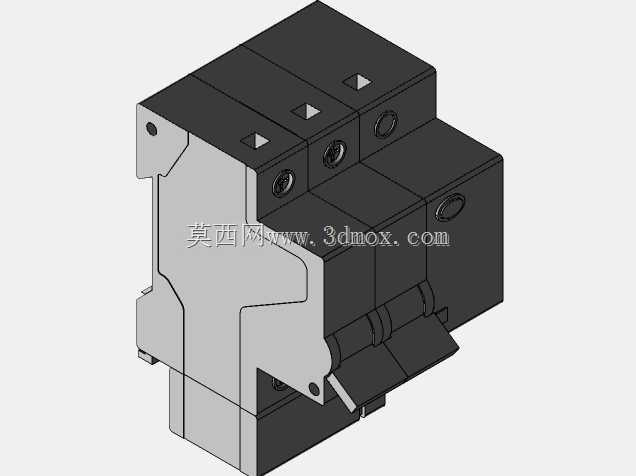

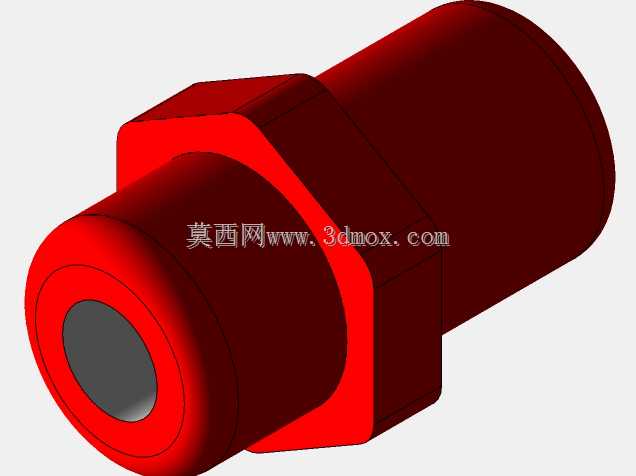

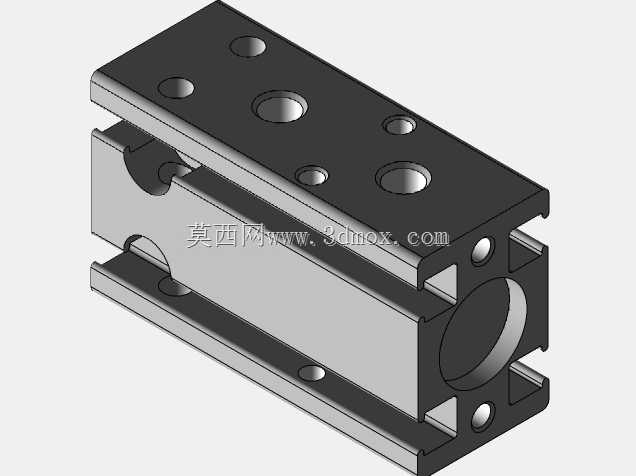

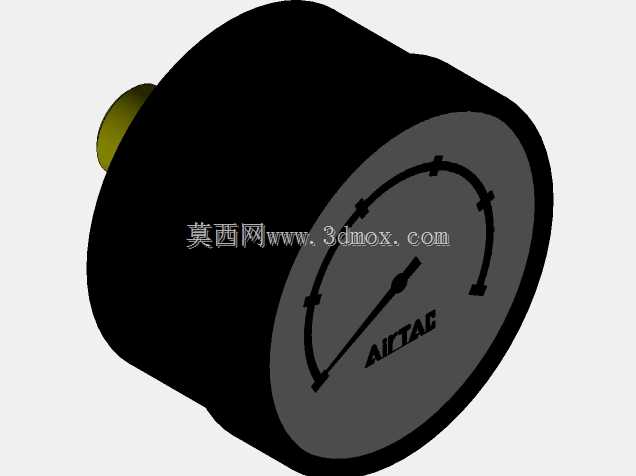

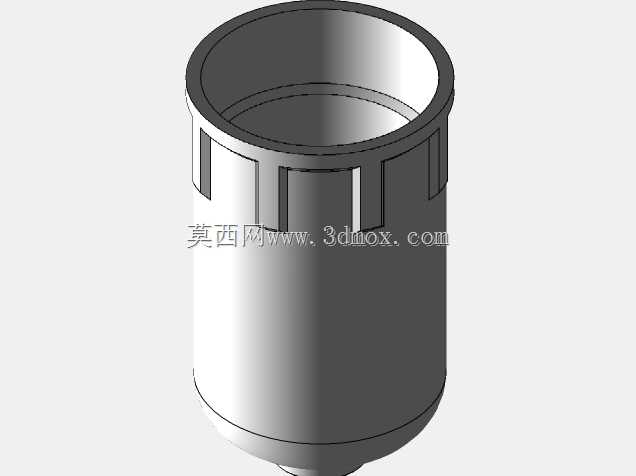

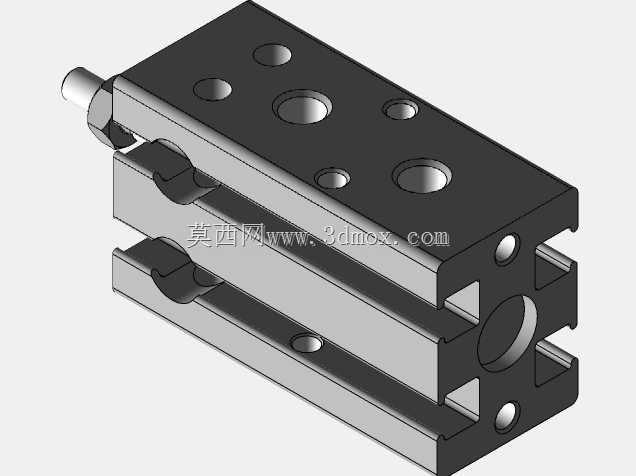

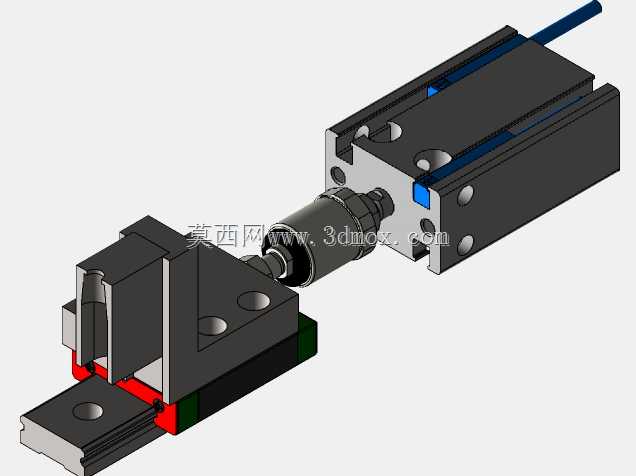

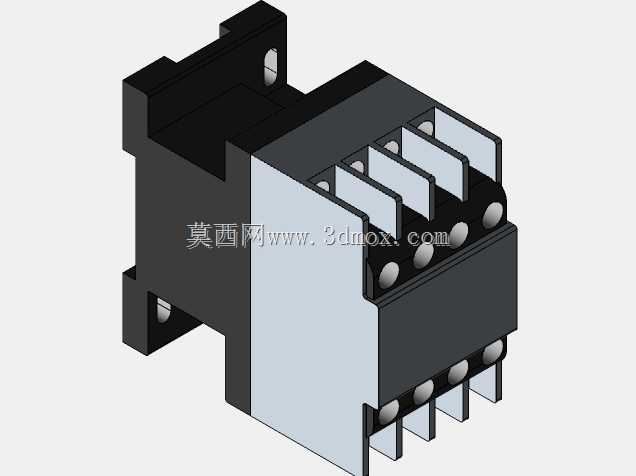

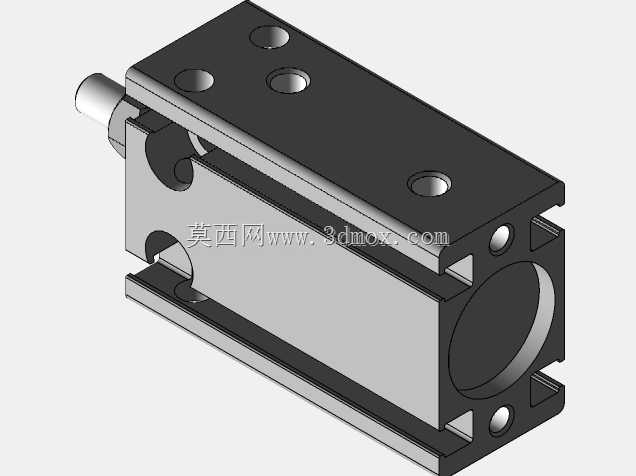

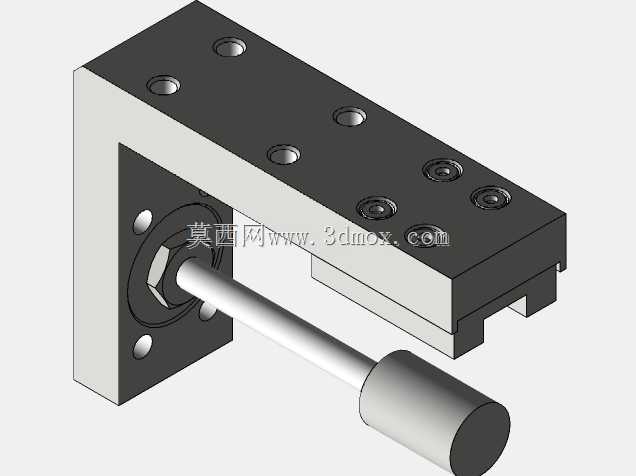

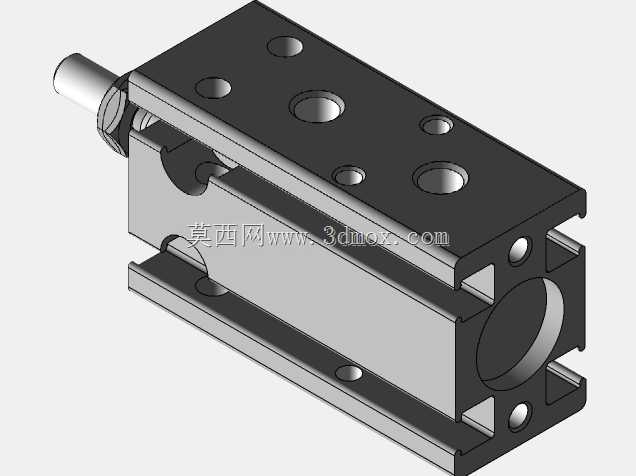

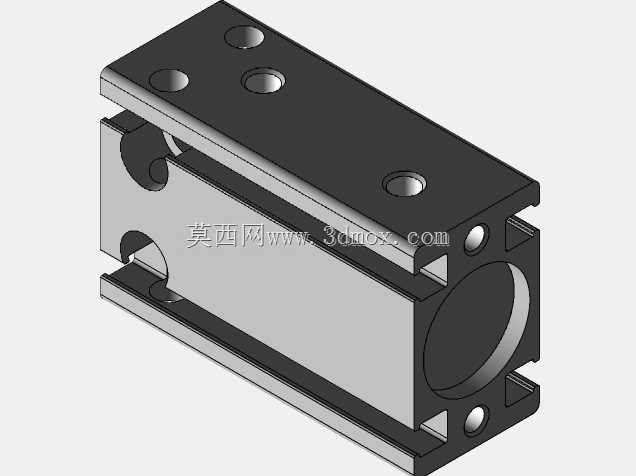

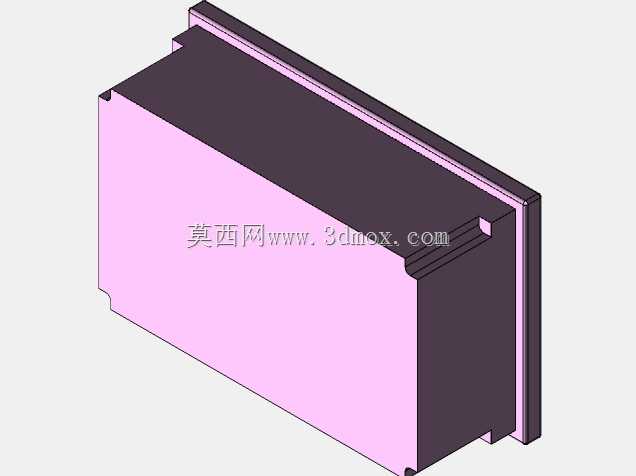

　　走料路径上的夹持组件采用气动手指驱动，夹头内侧加工与方形线材截面匹配的V型定位槽，夹紧时不会压伤线材外层，同时保证送进步距一致；立板右侧安装的气源处理三联件负责过滤压缩空气杂质、调节供气压力，为所有气缸提供稳定动力，设备启停与急停按钮分别布置在立板左右上角，操作人员在设备两侧均可快速触发停机，符合车间安全操作规范。

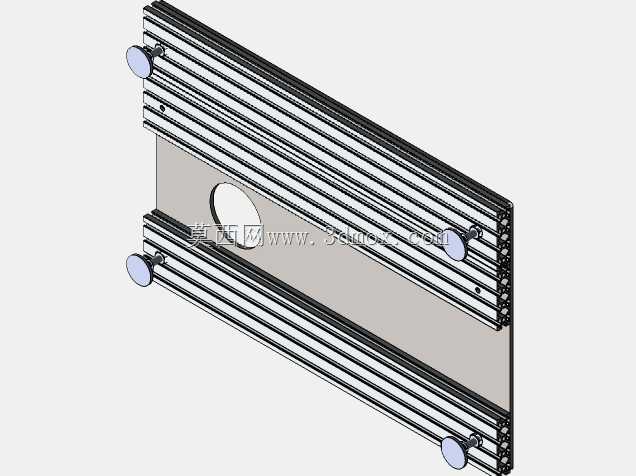

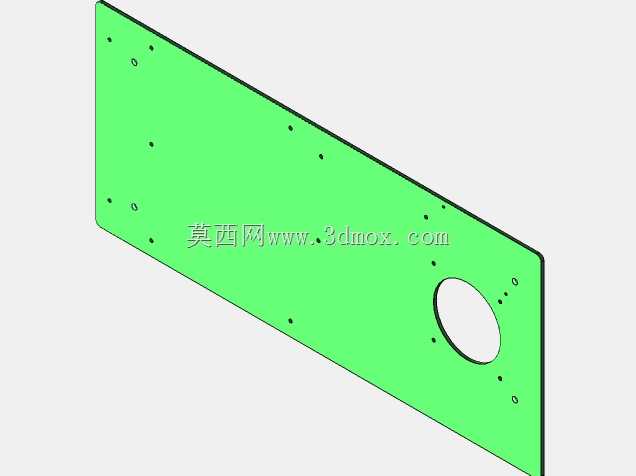

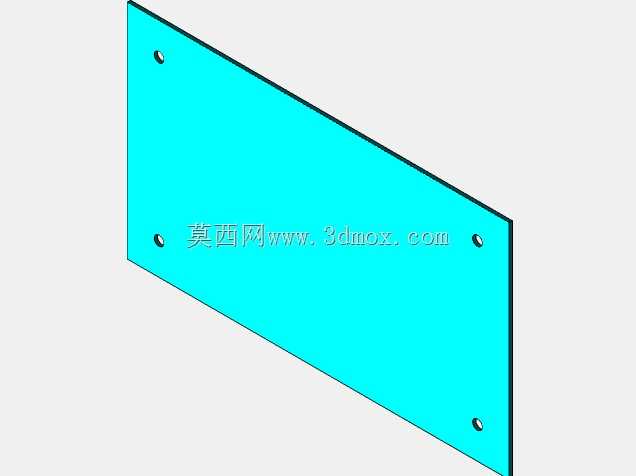

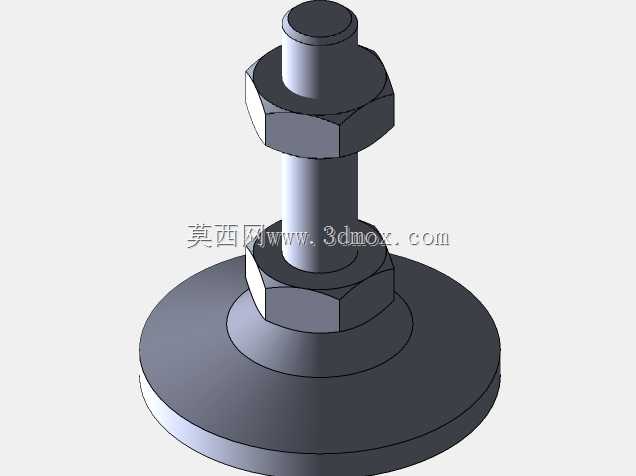

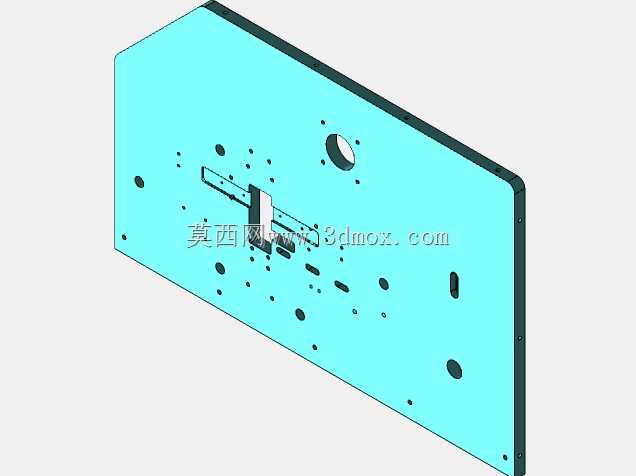

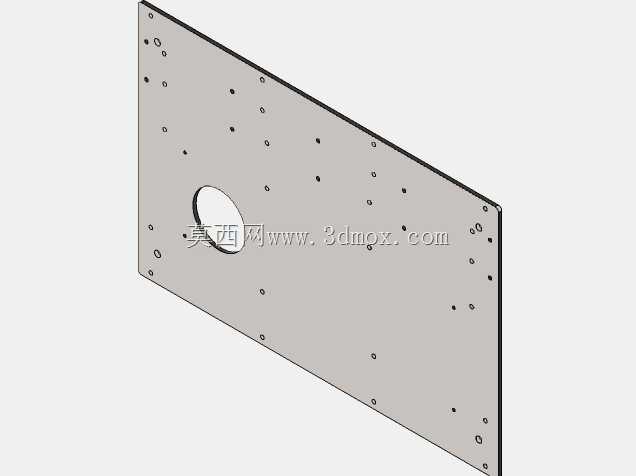

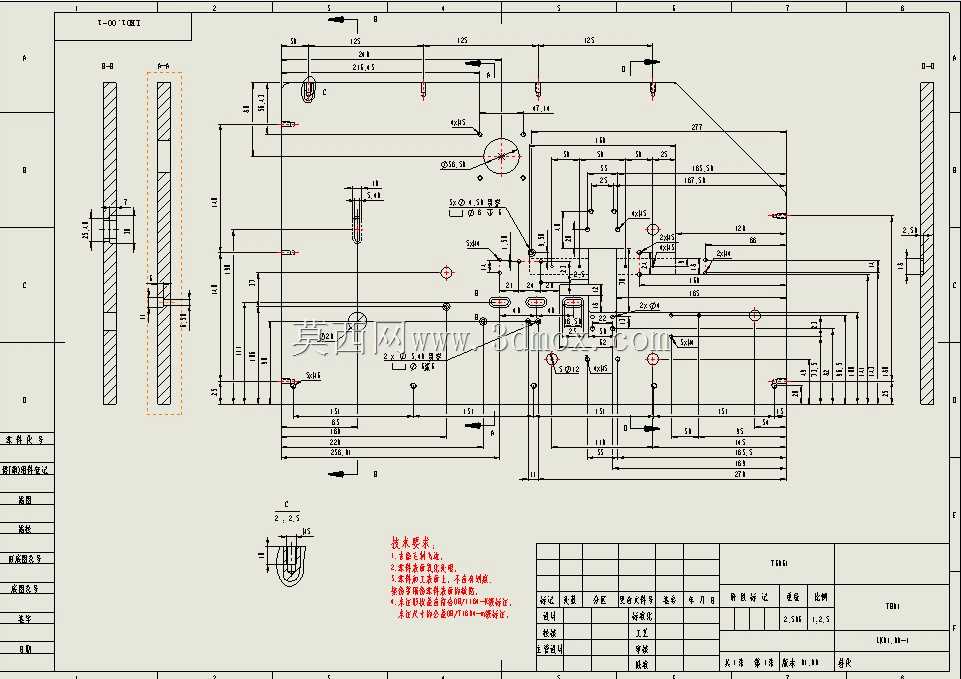

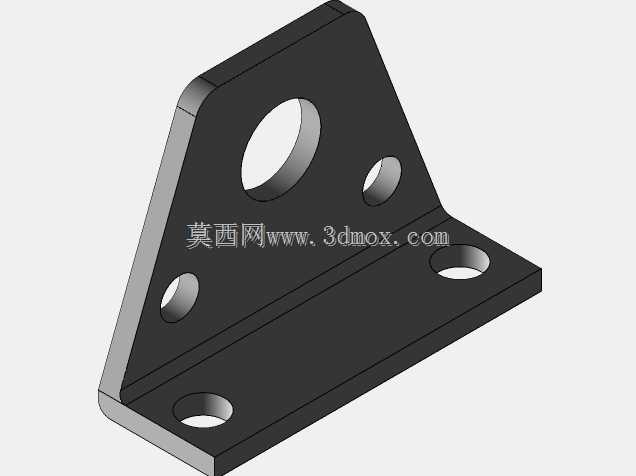

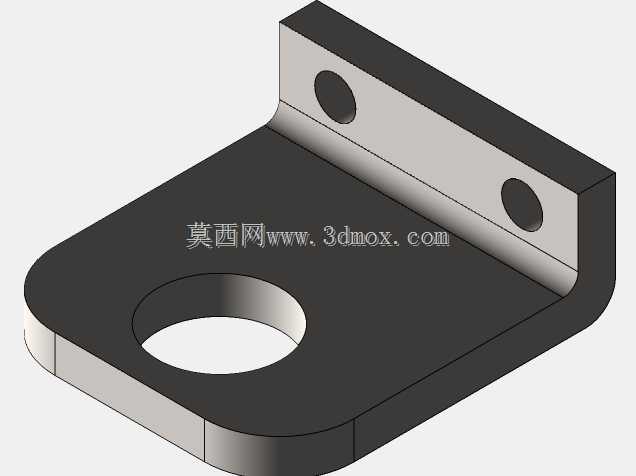

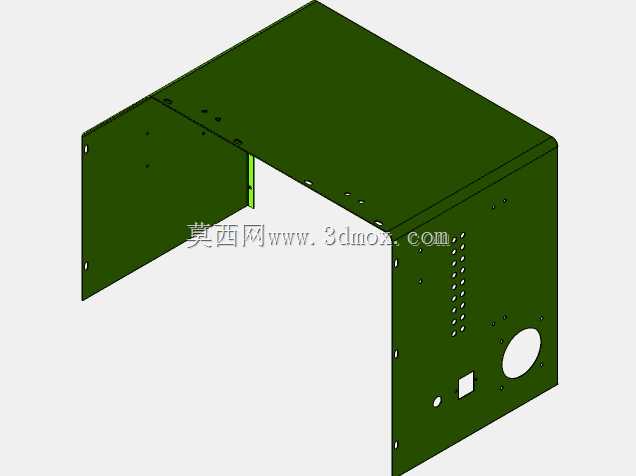

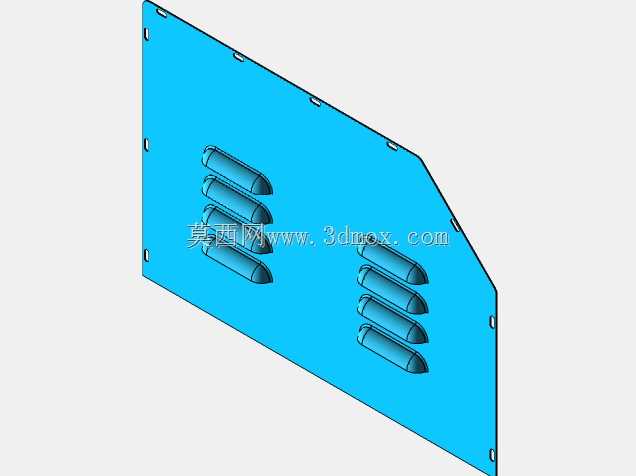

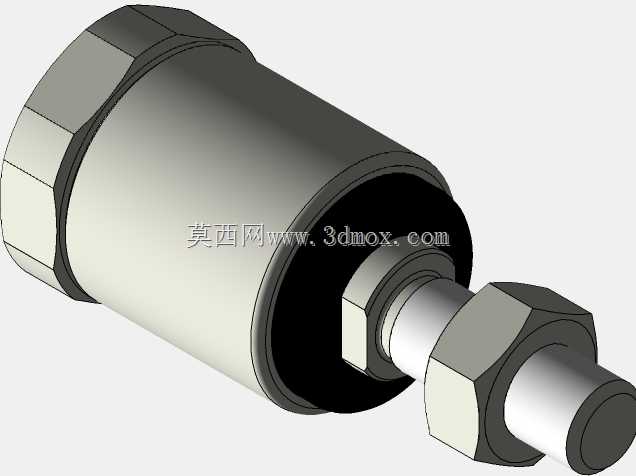

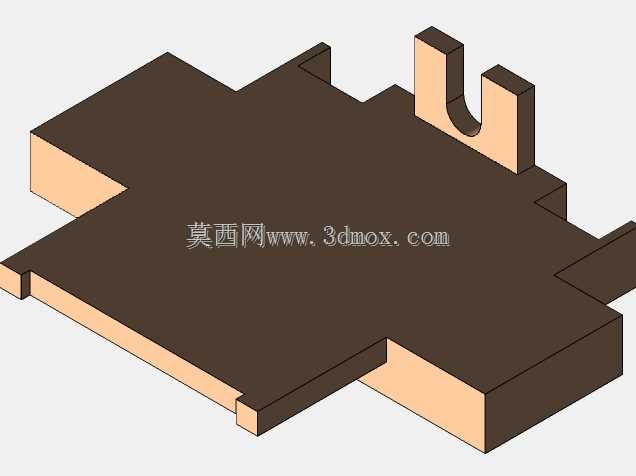

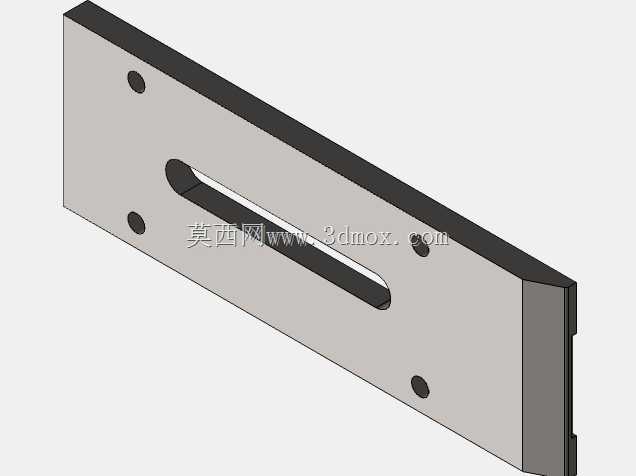

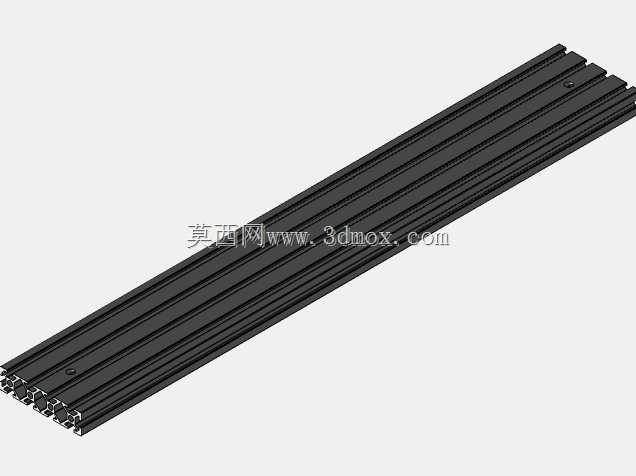

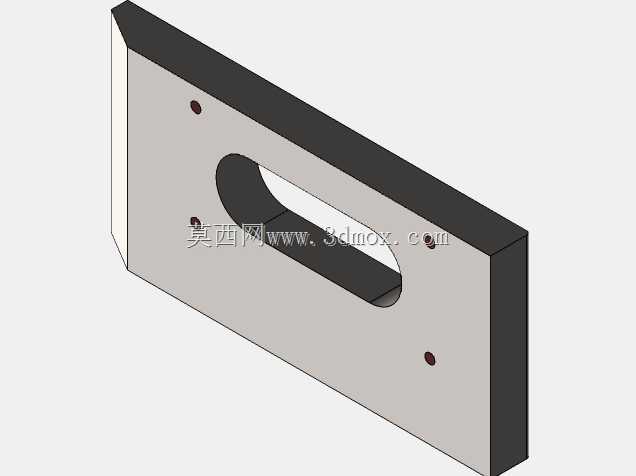

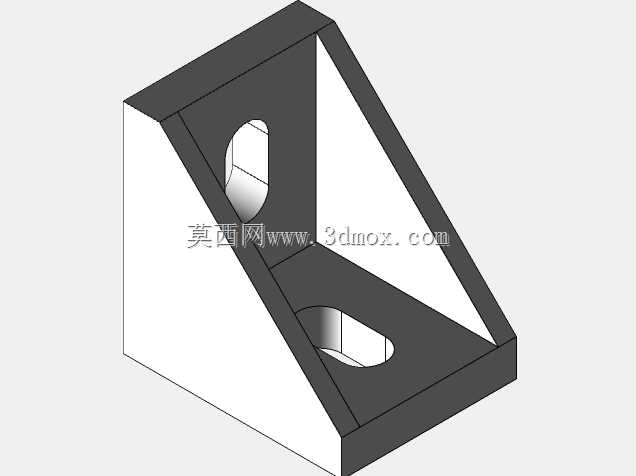

　　安装边界方面，整机立板采用厚钢板铣削加工，各安装孔位按元件定位尺寸一次加工成型，底部支撑脚可调节水平高度，适配地面存在小幅高差的安装场景；所有运动部件均预留维护空间，料盘更换、导槽调整、压块更换都可在设备正面完成，无需拆解周边管线。结构设计阶段将走料路径尽量缩短，减少线材在多组导向件之间的弯折次数，既降低细径线材卡滞概率，也让箔带张力控制更稳定，针对不同线径的方形线材，只需更换对应规格的导向槽与夹头垫块，调整张紧轮压力与缠绕头转速即可快速切换生产规格，无需改动主体安装结构。
