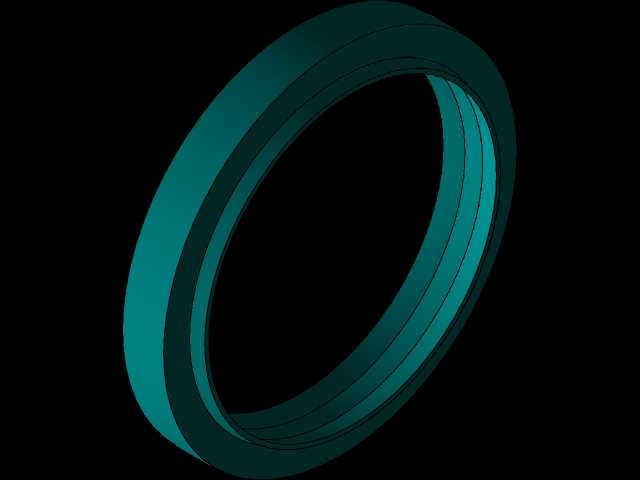

环形密封衬套结构三维设计

　　该环形构件属于静密封场景下的配套衬垫类零件，主要应用在流体输送管路的法兰对接面、设备舱体的端盖配合位置，填补两个刚性连接面之间的微观加工间隙，阻断气态、液态介质沿结合面的渗漏路径，在低压工况的密封系统中承担核心的间隙补偿作用。从结构设计逻辑来看，该零件采用等截面环形回转体构型，整体无额外凸起、卡扣或定位销结构，截面为规整的矩形形态，这种设计首先适配最通用的平面法兰密封槽安装需求，不需要对配合端盖做额外的异形槽加工，能够直接匹配现有标准规格的法兰安装位，降低现场安装的适配改造成本。设计阶段优先考虑了受压后的形变均匀性，等壁厚的环形结构在螺栓预紧力作用下，整个环向的压缩量能够保持一致，不会出现局部压缩过量导致的材料永久蠕变，

　　或是局部压缩不足留下渗漏缝隙的问题，相比带异形唇边的密封件，这种纯矩形截面的环形衬套对安装面的平面度公差容忍度更高，即使配合面存在0.1mm以内的平面度误差，也能通过材料自身的弹性形变完成间隙填充。从安装边界来看，该零件的径向尺寸需要与法兰密封槽的内外径保持合理的配合公差，外径与密封槽外径采用小间隙配合，内径与密封槽内径保留适当的余量，避免安装过程中出现卡滞、挤切的问题，轴向的原始厚度需要比密封槽的深度高出15%-25%，保证螺栓锁紧后零件能获得足够的压缩率，实现可靠的密封效果。在实际应用场景中，这类环形密封衬套可覆盖净水设备管路对接、小型风机舱体端盖密封、低压气动回路的接头密封等多个场景，不需要针对特定设备做定制化改型，

　　属于通用性较强的密封类基础配件。建模过程中优先保证了环向的轮廓度精度，整个环形结构的圆度公差控制在合理范围内，避免出现椭圆变形导致安装后局部应力集中的问题，同时对零件的棱边做了微小的圆角处理，消除锐边，防止安装过程中锐边切割配合面的密封涂层，或是在受压时出现应力开裂的情况。不同于动态密封件需要考虑运动摩擦、磨损补偿的结构设计，该静密封用环形衬套的设计核心在于压缩形变的均匀性与材料填充的完整性，不需要额外设计防尘唇边、润滑槽等结构，整体构型简洁，加工成型难度低，无论是采用橡胶模压还是非金属材料切削加工，都能快速实现批量生产。在结构校核阶段，重点验证了不同压缩率下的环向应力分布，确认在常规螺栓预紧力作用下，

　　零件的最大应力值不会超过所选材料的屈服极限，避免长期使用过程中出现材料永久变形导致的密封失效，同时也验证了温度交变场景下的尺寸形变余量，保证在常规工作温度区间内，零件的尺寸变化不会超出密封槽的容纳边界，不会出现因热胀冷缩导致的零件挤出或是间隙渗漏问题。
