小型自动卷烟机构三维结构设计

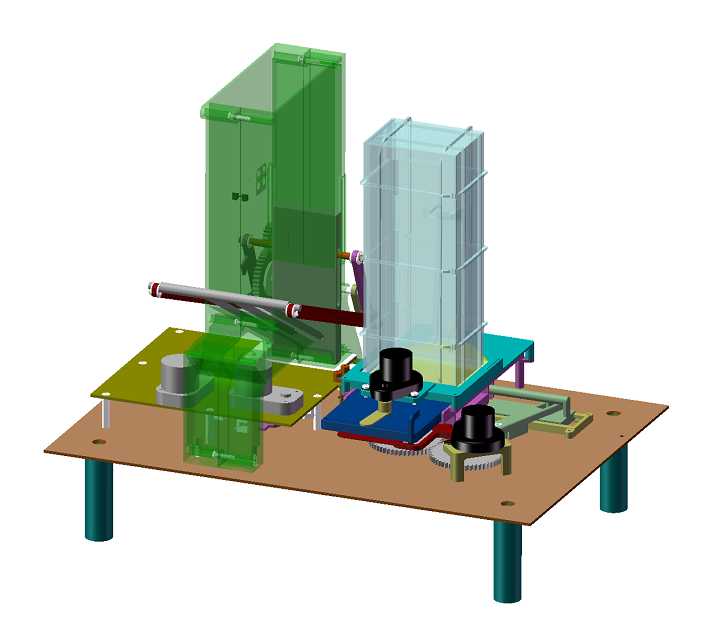

　　这套小型自动卷烟机构的设计，核心面向小批量烟支卷制的民用与小型工坊场景，区别于工业级高速卷烟设备的庞大体积与高产能定位，整体结构紧凑，可直接放置于常规工作台面使用，无需额外搭建大型安装基座。从结构布局来看，设备采用双层板件作为安装基准，底部四根圆柱形支脚将主体架离安装面，既预留了底部走线与落料空间，也避免了台面杂物对传动部件的干涉，安装时仅需保证支脚所在平面水平度公差在0.2mm/m以内，即可保证整套机构运行无卡滞。

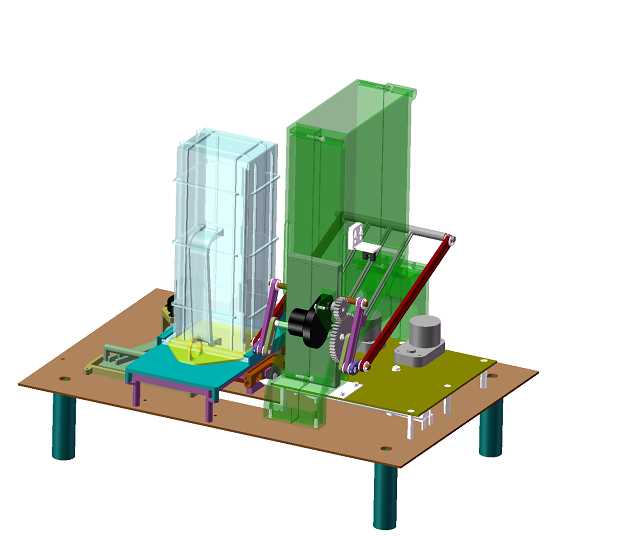

　　功能实现上，机构分为烟料存储、烟纸输送、卷制成型、成品输出四个核心单元，其中绿色半透明结构为烟丝料仓，内部做了倾斜导料面设计，可依靠烟丝自重持续向成型工位补料，料仓侧壁的可拆卸结构方便清理残留烟丝与卡滞物料；相邻的透明腔体为烟纸存储位，内置的压纸组件可保证单张烟纸平稳输送至卷制工位，不会出现多纸连送的问题。传动部分采用连杆与凸轮组合的传动方案，红色连杆构件负责将旋转动力转化为卷制辊的往复摆动动作，齿轮组则同步驱动料仓的拨料构件与烟纸输送的拨轮，保证各工位动作时序完全匹配，无需额外设置复杂的电控时序系统，仅需单台低速电机即可驱动整套机构运行，大幅降低了装配与调试难度。

　　设计过程中优先考虑了易维护性，所有传动构件均采用外露式布局，无需拆解主体结构即可对磨损的连杆销轴、齿轮副进行润滑或更换；卷制工位的成型辊采用快拆式固定结构，可根据不同烟支直径需求快速更换对应规格的辊件，适配常规直径6mm到8mm的烟支卷制需求。安装边界方面，整套机构主体长宽尺寸控制在300mm*200mm以内，高度不超过250mm，总重量控制在5kg以内，单人即可完成搬运与位置调整，设备运行时的振动幅值小于0.1mm，无需额外做地脚固定即可稳定运行。

　　从实际使用的工况适配来看，这套机构的传动部件均做了防烟丝粉尘侵入的简易防护，料仓与成型工位的衔接处设置了挡料边，可避免烟丝散落进入传动间隙造成构件磨损；所有与烟丝、烟纸接触的构件均采用光滑的非金属或食品级金属材质，不会对物料造成污染，也方便日常使用后的清洁作业。结构设计时特意规避了复杂的曲面加工件，大部分板件、连杆构件均可采用常规的线切割、铣削工艺加工，传动齿轮可直接选用标准模数的市售件，大幅降低了整套机构的加工制造成本，适合小批量自制或改装使用。

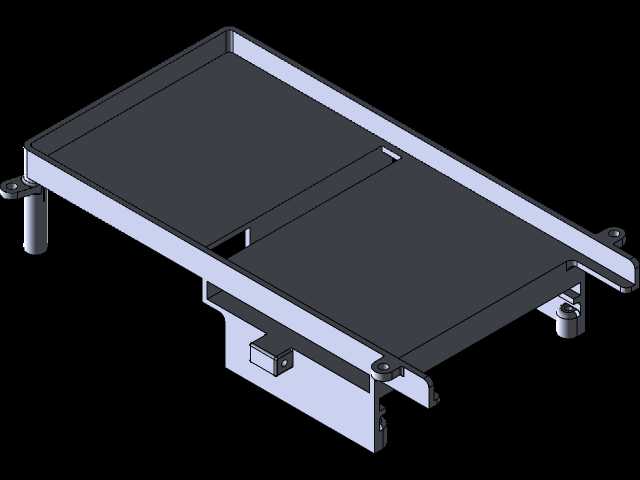

　　在动作逻辑的匹配上，凸轮轮廓的设计经过反复迭代，保证拨料动作在烟纸到位后再启动，卷制动作完成后成品推料杆才会动作将成型烟支推出至接料位，整套动作循环周期可控制在3秒以内，单小时产能可满足小型场景的使用需求，不会出现工位动作干涉导致的物料破损问题。机架的安装板上预留了长条形调节孔位，可根据实际装配调试的情况调整各构件的相对位置，补偿加工误差带来的位置偏差，降低了零件的加工精度要求，普通机加工条件即可满足零件的加工公差要求。
