快插式气动管路手动开关过滤阀

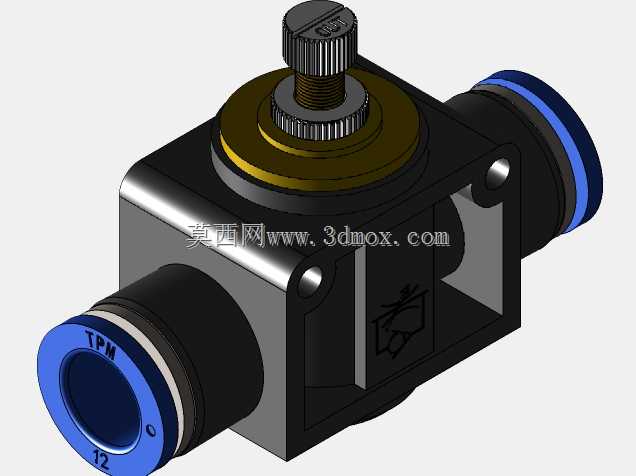

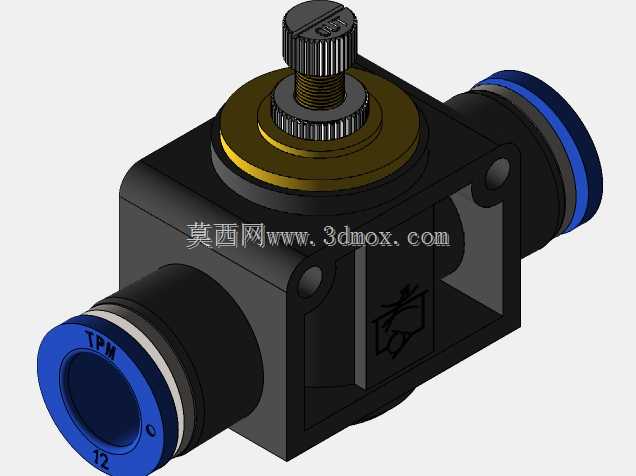

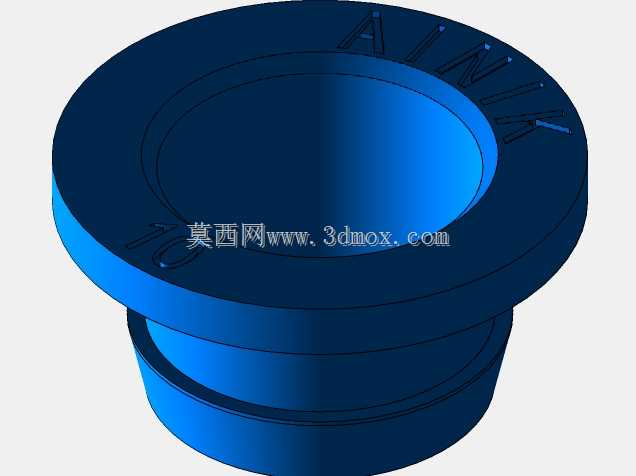

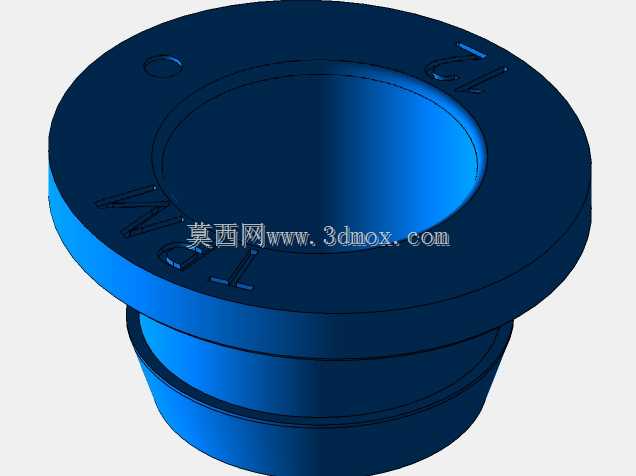

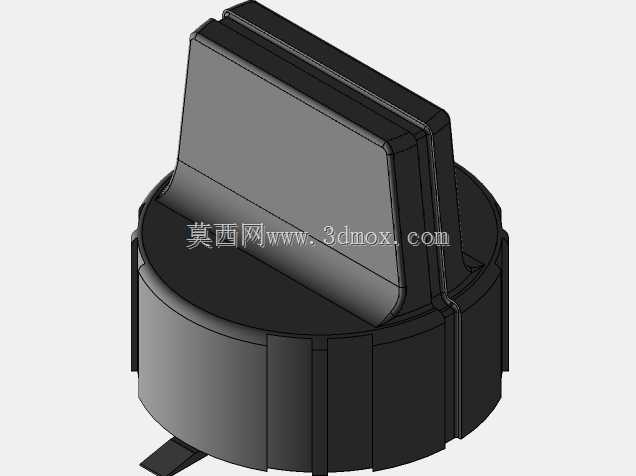

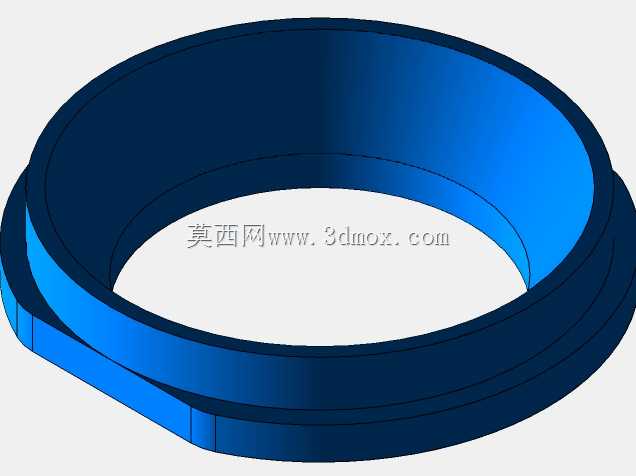

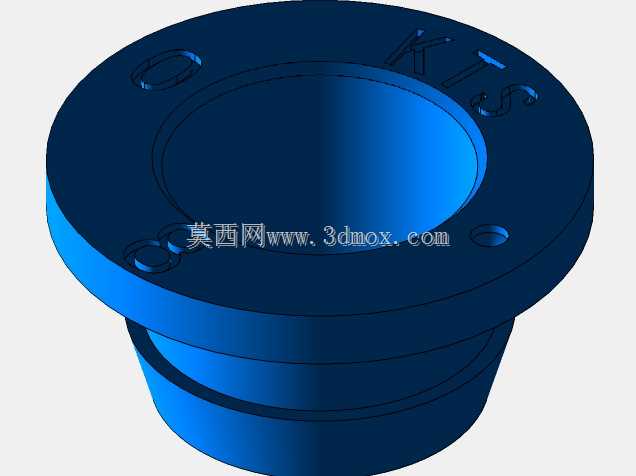

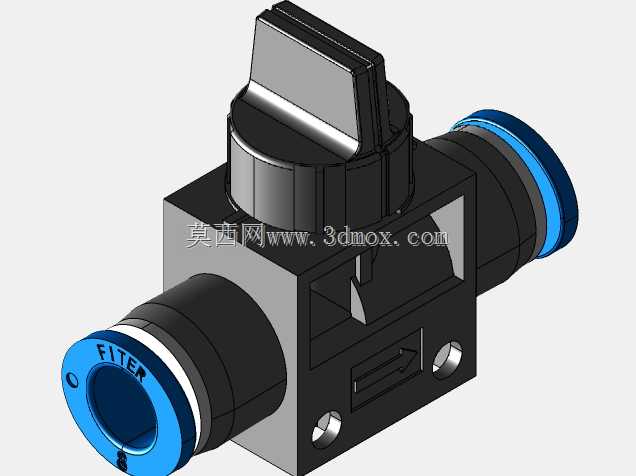

　　这款气路元件集成了手动通断控制与气源过滤功能，主要面向非标自动化设备的气路终端、小型气动工装的支路气路布局场景，在各类非标准专用设备的气路搭建中应用广泛，可替代传统分离式的手动球阀与小型过滤器的组合安装方案，减少管路接头数量，压缩气路布置的占用空间。从结构设计来看，阀体采用方体基座布局，两侧对称设置快插式气管接口，接口处的蓝色卡圈为标准快插结构，适配常用外径的气动软管，安装时无需额外套丝或使用卡套配件，直接将气管插入接口即可完成密封固定，拆卸时按压卡圈即可拔出气管，大幅降低现场气路装配与后期维护改线的工作量。阀体顶部设置拨杆式手动开关，拨杆的转动行程对应气路的通断两个工位，拨杆表面做了防滑纹理处理，

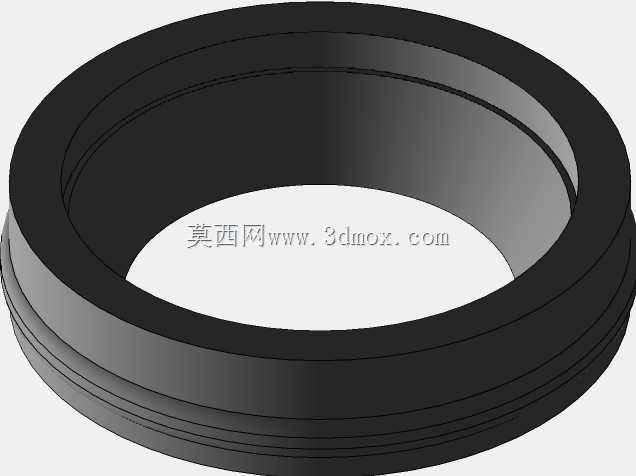

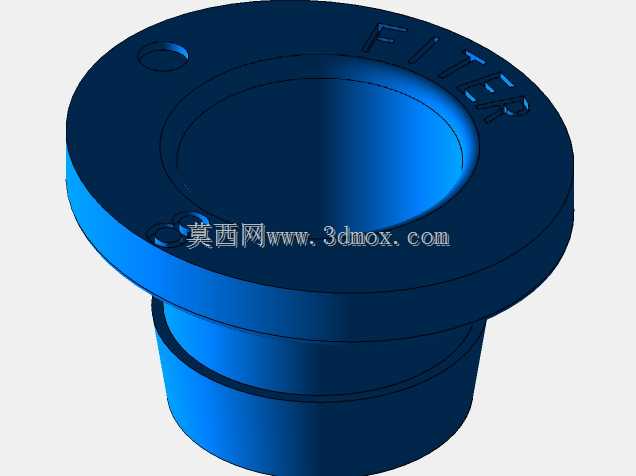

　　操作人员带劳保手套也可轻松扳动切换工位，开关内部的密封结构采用耐磨橡胶材质，可承受常规气动系统0-1MPa的工作压力，长期频繁扳动也不会出现漏气问题。阀体左侧接口内部集成了过滤滤芯结构，接口端面上印有FILTER标识，可过滤气源中携带的固态杂质、管路锈蚀产生的颗粒，避免杂质进入下游的气缸、气动电磁阀等精密气动元件，造成阀芯卡涩、密封件磨损的问题，过滤腔的结构设计预留了足够的容尘空间，常规工况下可连续使用较长周期无需频繁清理。阀体基座上设置了两个对称的安装固定孔，可通过螺丝直接将阀固定在设备的安装板、型材机架上，避免管路震动导致阀位偏移、接口松动漏气的问题，安装孔的位置与接口的中心距做了匹配设计，固定后两侧的气管接口保持水平同轴状态，

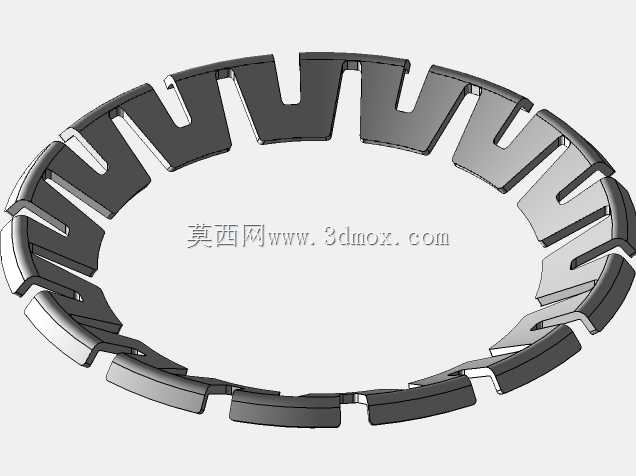

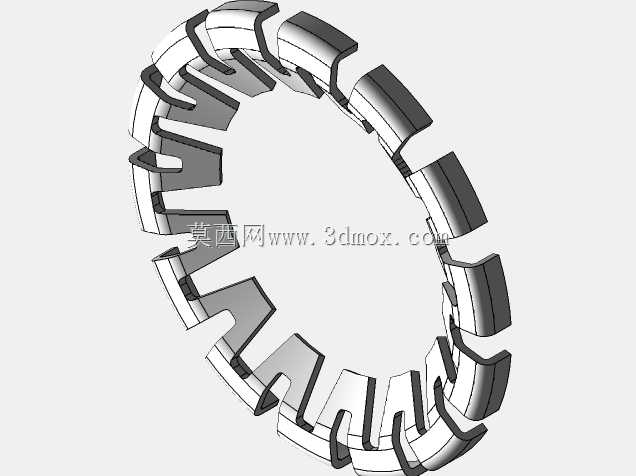

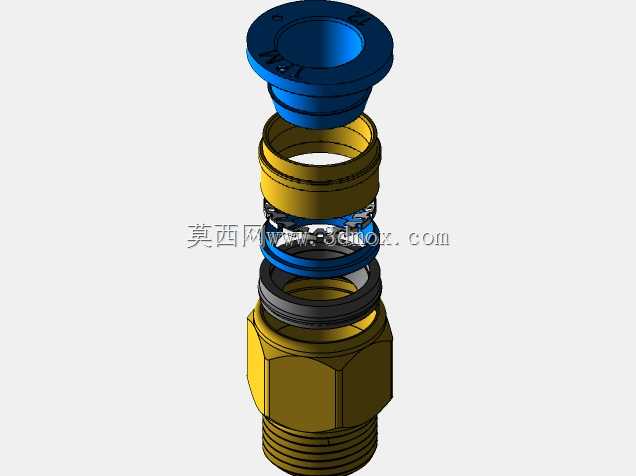

　　气管插接后不会出现弯折憋压的情况。在设计建模过程中，对快插接口的卡爪结构、内部密封槽的尺寸公差做了精准还原，开关拨杆的转动限位结构也完全按照实物的装配关系搭建，模型可直接用于非标设备的气路布局干涉检查，提前验证阀与周边机架、其他元件的安装间隙，避免实际装配时出现空间不足、管路与其他部件干涉的问题。这类集成式阀件相比传统分离式元件，省去了中间的连接接头，减少了气路的泄漏点，同时整体体积更小，在空间紧凑的小型非标设备、桌面型气动工装中优势尤为明显，比如小型装配工位的气路支路、检测工装的气源控制端，都可以用这类阀件完成气路的通断控制与初级过滤，不需要额外单独布置过滤器，简化气路设计的同时也降低了物料成本。建模时对阀体的外形棱角做了符合实际加工工艺的圆角处理，塑料材质的快插卡圈、拨杆部分的外观质感也做了区分，还原了实际产品的材质差异，用于设备方案展示时可直观呈现元件的实际外观，方便与客户做方案沟通确认。
