带视觉检测工位的皮带输送分拣设备

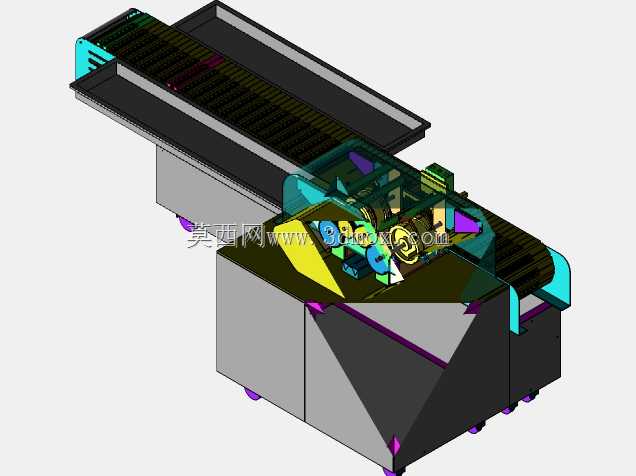

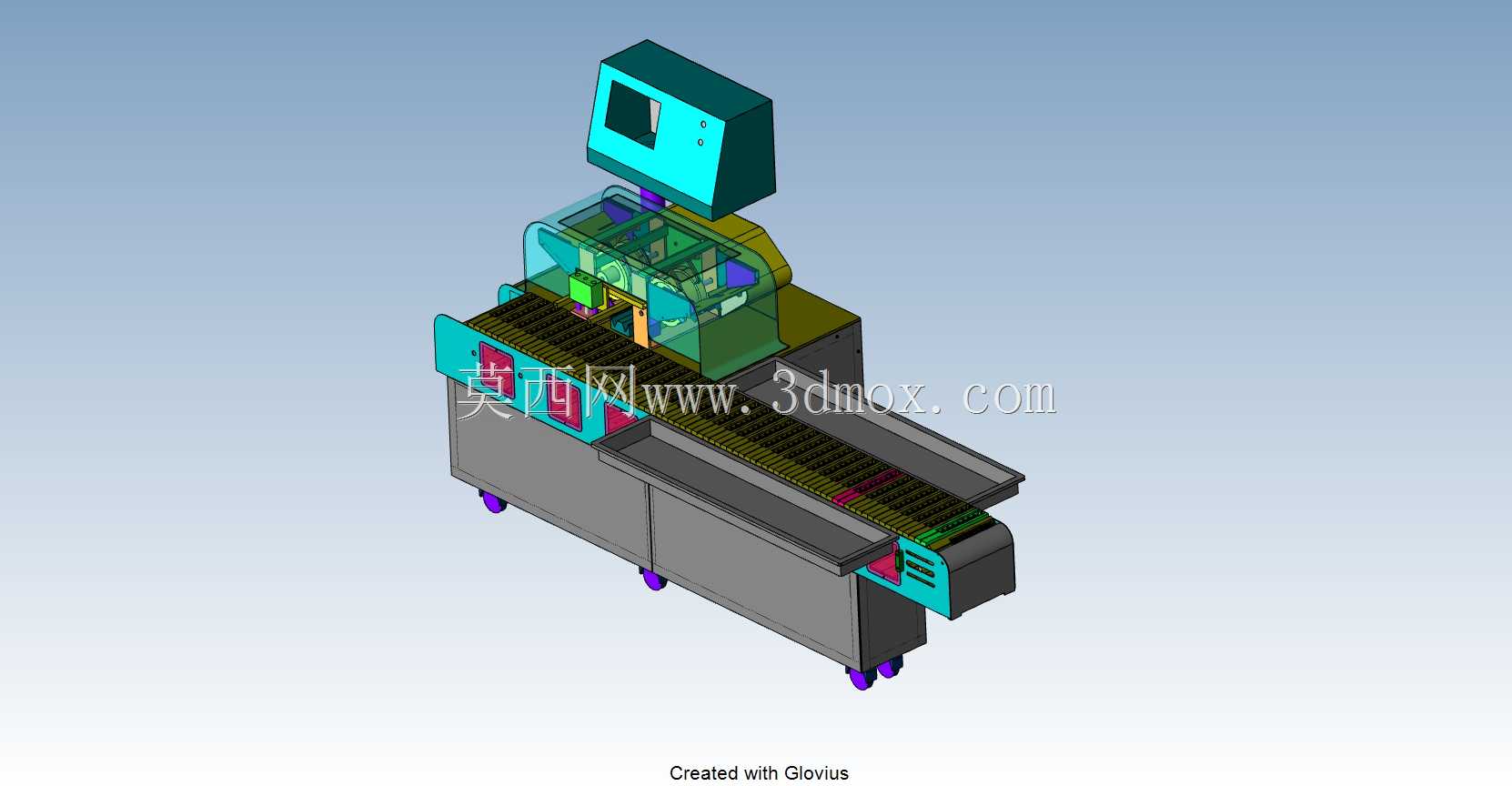

　　这套输送分拣设备的三维结构，核心面向中小规格盒装、袋装成品的后段产线分拣场景，常见于食品、日化、小型电子配件的生产车间，衔接前段包装工位与后段装箱、码垛环节，替代传统人工分拣的重复劳作，适配多品类混线生产的分拣需求。从结构布局来看，设备采用分段式皮带输送设计，进料段为水平窄皮带，衔接上游包装设备的出料口，中间段整合透明防护的检测腔体，上方搭载倾斜安装的操作触控屏，腔体内部预留视觉相机、剔除机构的安装位，出料段为加宽水平皮带，可对接多格分拣料道或者周转箱输送线。设备底部采用带刹车的万向脚轮支撑，单脚轮承重不低于80kg，方便产线布局调整时的移位，移位到位后锁死脚轮即可固定设备位置，无需额外打膨胀螺栓固定，适配柔性产线的快速换线需求。

　　设计过程中，首先核算输送节拍，皮带运行速度可在0.2m/s到1.2m/s区间无级调节，对应每小时最高1800件的分拣 throughput，满足中小产能产线的节拍要求；皮带两侧设置高度可调的导向挡边，挡边采用食品级PVC材质，避免刮伤产品外包装，挡边的调节范围为50mm到200mm，可适配宽度在该区间内的不同规格产品。检测腔体采用透明亚克力板做封闭防护，一方面避免车间环境粉尘落在镜头表面影响检测精度，另一方面可观察内部设备运行状态，腔体侧面设置可快速拆卸的检修门，更换镜头、调整剔除机构位置时无需拆解整体护罩，缩短设备维护停机时间。上方的触控屏安装支架采用可旋转阻尼结构，屏幕可在水平方向180度旋转、垂直方向30度俯仰调节，

　　方便操作人员在设备不同侧进行参数设置、故障复位操作。设备的机架主体采用304不锈钢方管焊接成型，焊接处做打磨抛光处理，无卫生死角，适配食品生产车间的清洁要求，机架内部预留电气元件安装腔，变频器、IO模块、开关电源等元件可集成安装在腔体内，外部仅保留电源接口、通讯接口，减少现场布线工作量。安装边界方面，设备整体长度约2200mm，进料段宽度约450mm，出料段宽度约600mm，设备主体高度约850mm，屏幕安装后的最高点高度约1600mm，现场安装时需预留左右各300mm的维护空间，后方预留200mm的布线空间，进料端对接上游设备时，需保证皮带面高度差不超过±5mm，避免产品输送过程中出现卡滞。剔除机构预留安装位在检测腔体出口处，

　　可根据实际需求选配气吹式、拨杆式或者推板式剔除结构，气吹式剔除适合重量小于500g的轻质产品，响应速度快，拨杆式适合重量在500g到2kg的盒装产品，剔除动作平稳，推板式适合重量更大的产品，剔除力充足。皮带的张紧机构采用两侧螺杆调节结构，张紧调节行程为50mm，皮带长时间运行出现松弛时，无需拆解皮带即可完成张紧调整，降低日常维护难度。设备的驱动电机安装在出料段下方，采用减速电机直驱主动辊的传动方式，传动效率高，运行噪音低于65dB，符合车间作业的噪音要求。
