长条形圆角端盖式长条构件三维设计

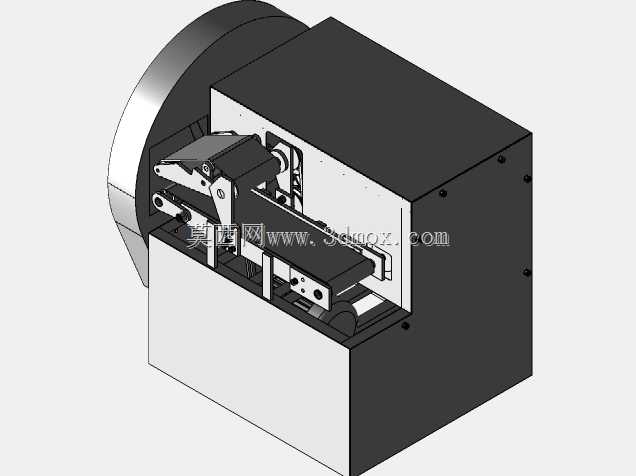

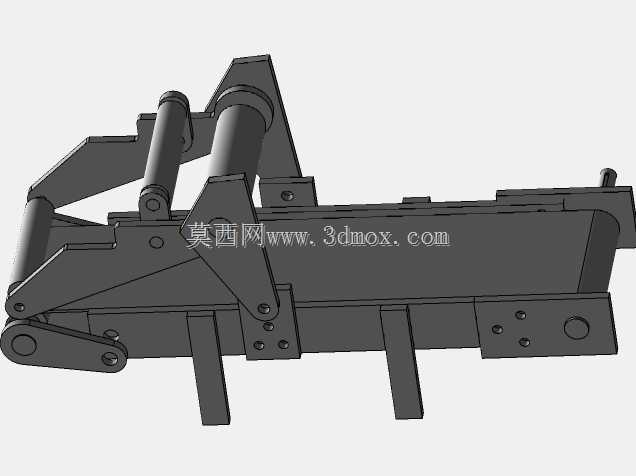

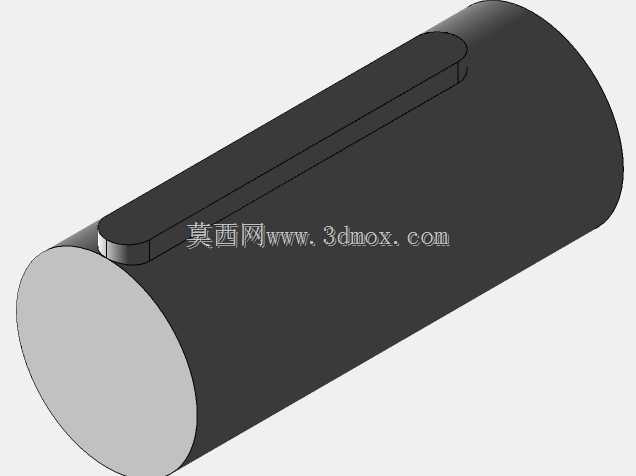

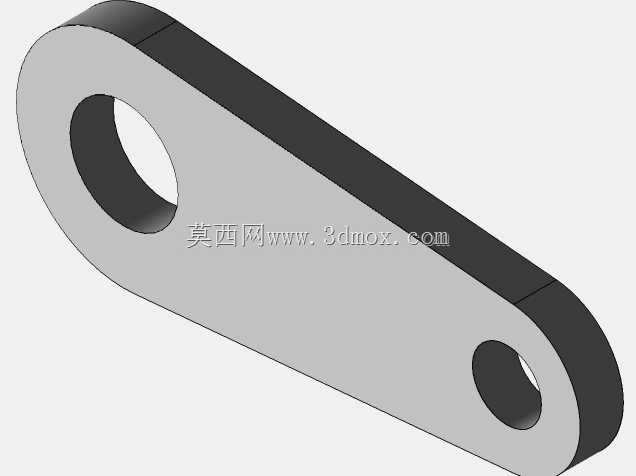

　　在轻工加工、物料输送以及小型自动化产线的工位布局中，这类长条形带圆角端盖的构件是十分常见的功能性结构件，很多初次接触产线布局的工程师容易忽略这类构件的设计细节，往往在装配阶段才发现干涉、安装位不匹配的问题。从实际应用场景来看，这类构件常作为小型切分设备的上部压料盖板、输送线侧部的导向护边，或是小型工位器具的手持握持段，不同场景下对其壁厚、圆角半径以及安装孔位的排布要求差异较大。

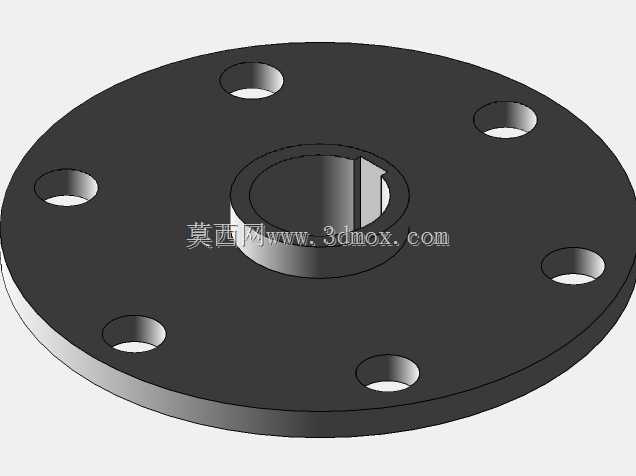

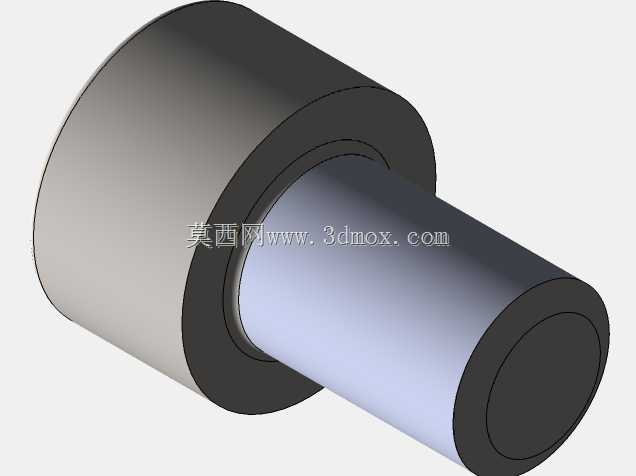

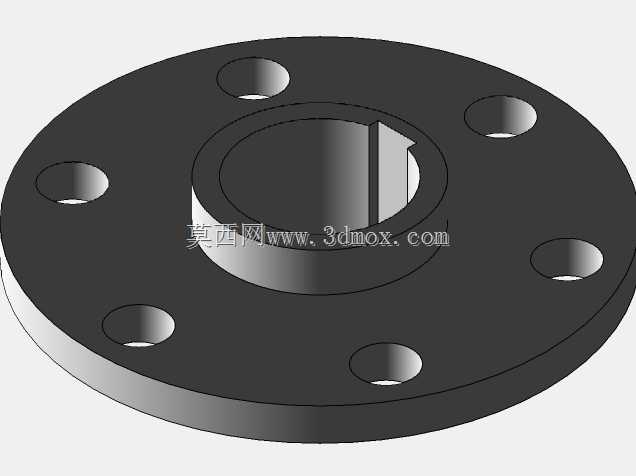

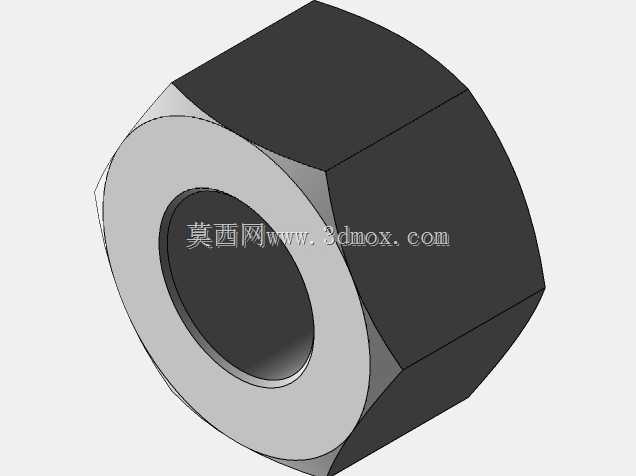

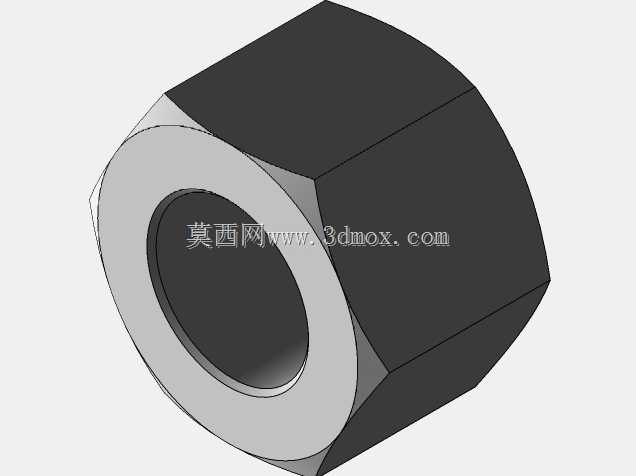

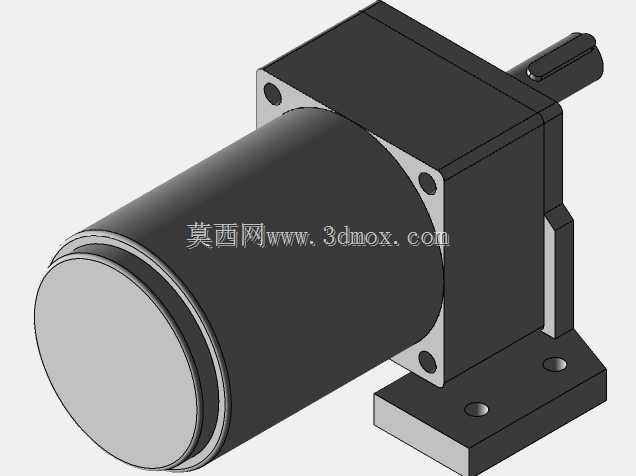

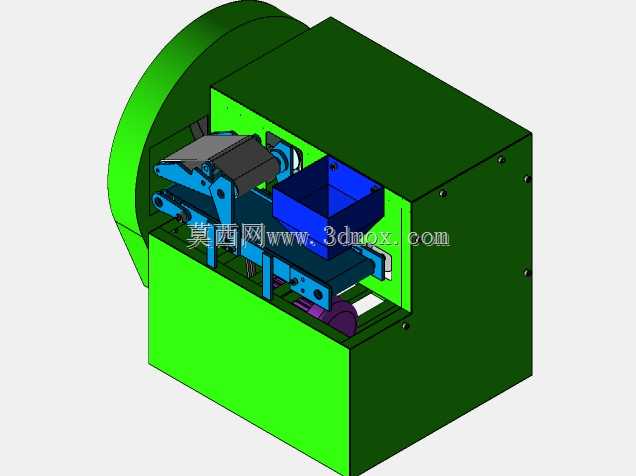

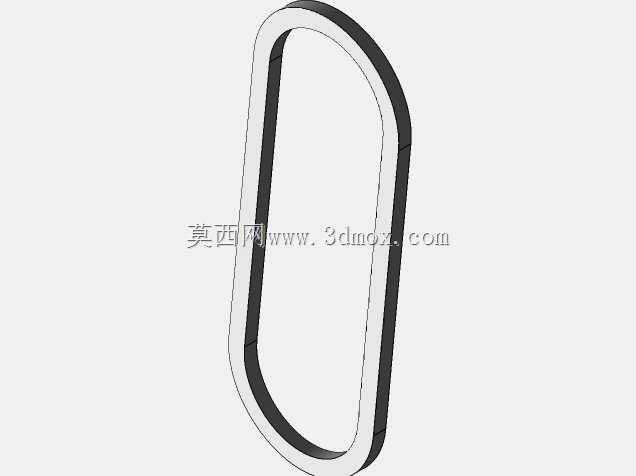

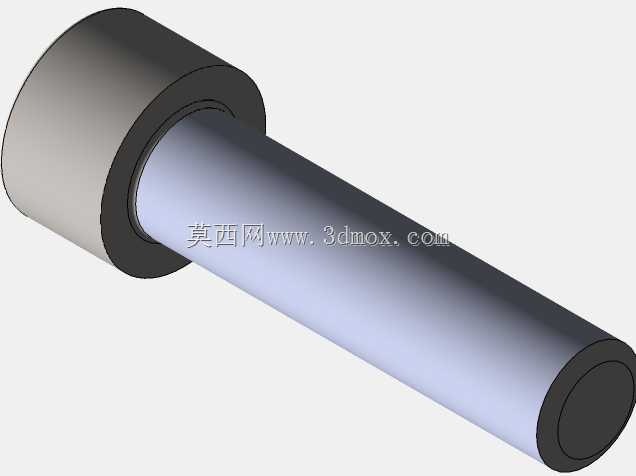

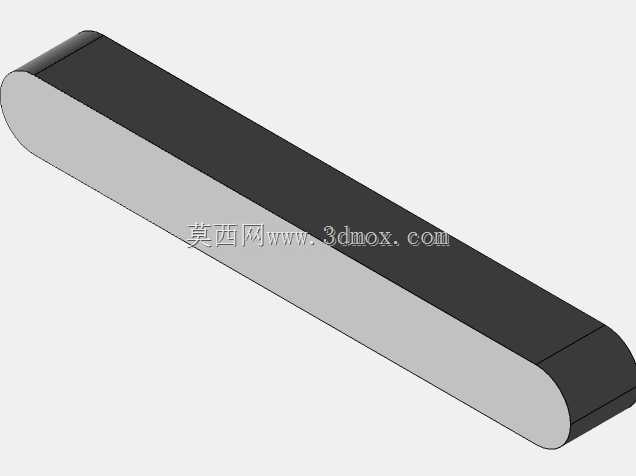

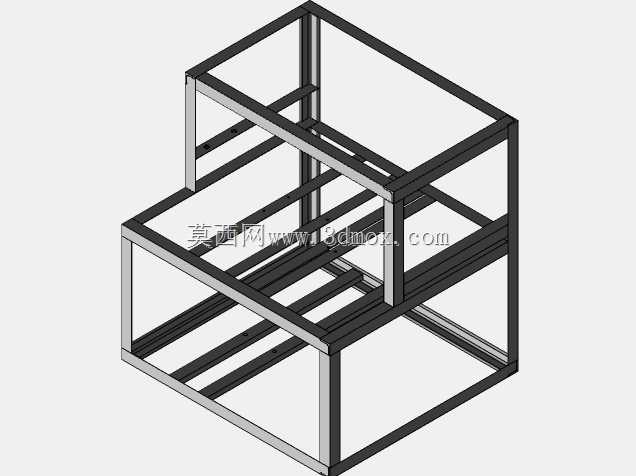

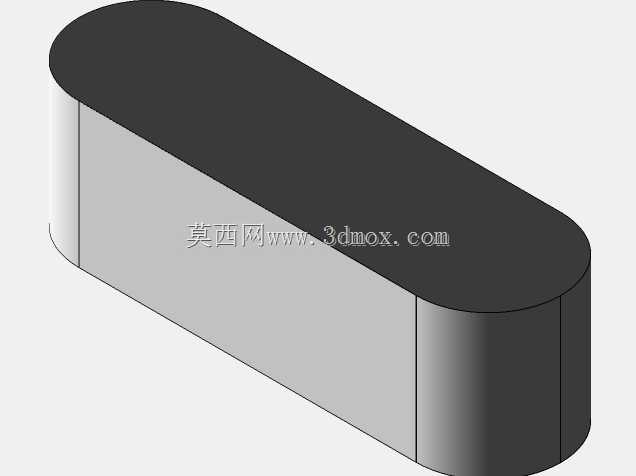

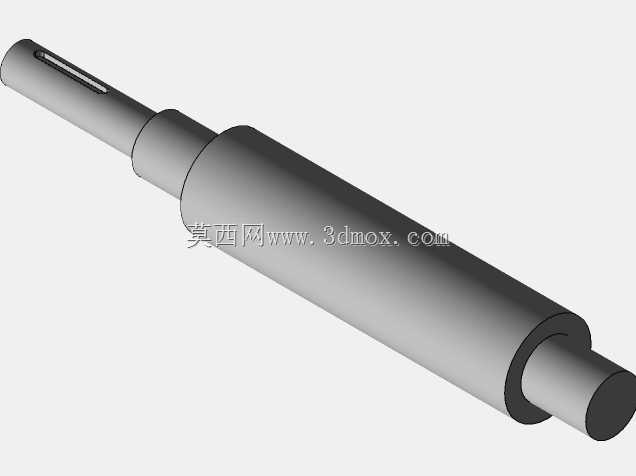

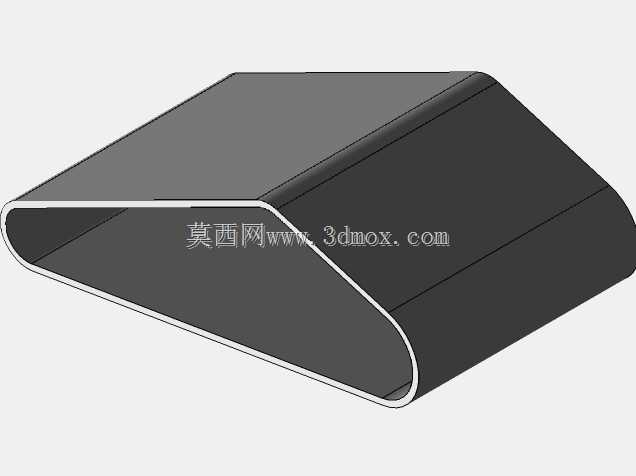

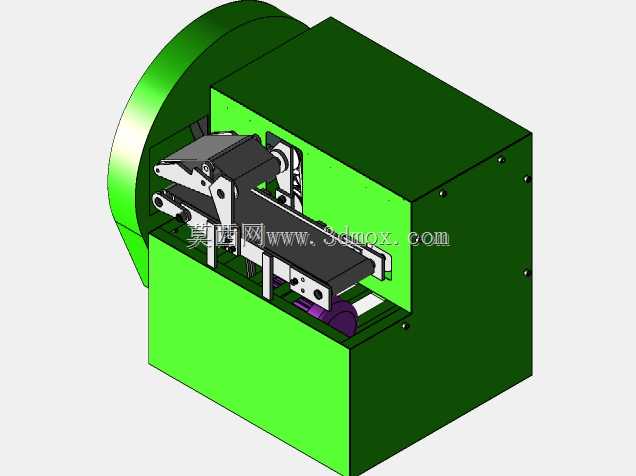

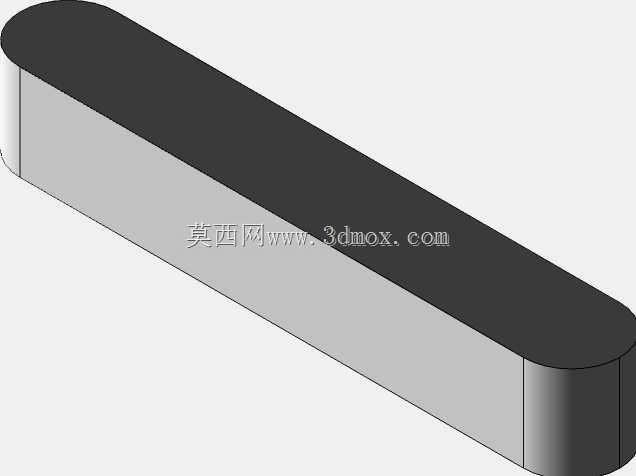

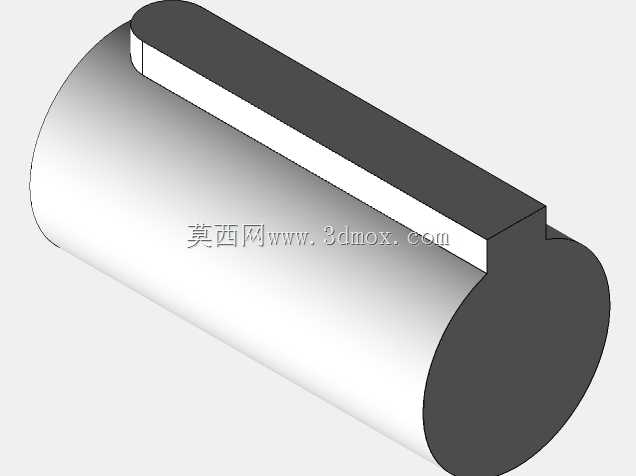

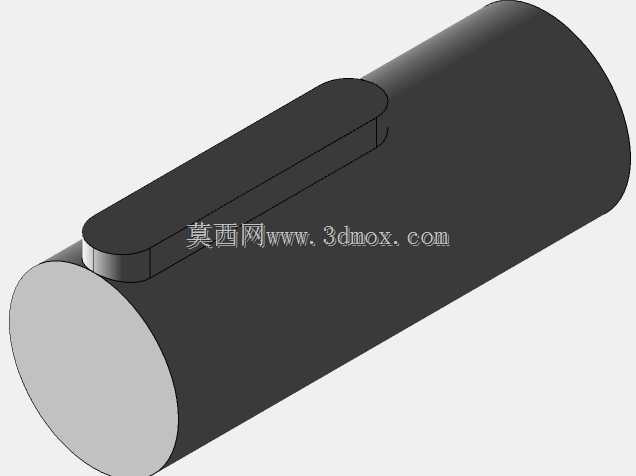

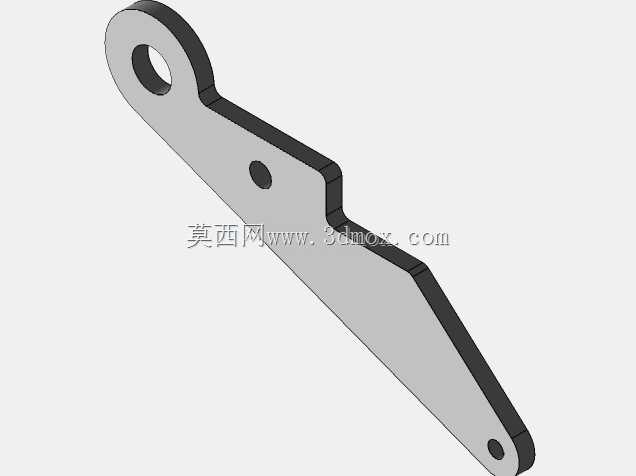

　　从结构设计思路来看，该构件采用两端半圆头的长条形截面设计，并非单纯为了外观规整，核心是为了消除直角边带来的应力集中问题——在设备运行过程中，长条形构件如果两端是直角结构，在频繁的振动、物料剐蹭工况下，直角端点位置很容易出现应力开裂，尤其是采用薄板钣金折弯成型的构件，直角端的焊缝位置疲劳失效概率会比圆角端高出40%以上。同时半圆头的端面设计也能避免操作人员在设备旁作业时被尖锐棱角剐蹭，符合轻工设备的安全防护设计要求，不需要额外在端部加装防护包边，减少了装配工序和额外配件成本。

　　从功能特性上看，该构件采用上下分层的结构设计，上层为深色的耐磨覆层，下层为浅色的基材结构，这种分层设计并非装饰性处理：上层覆层一般选用耐磨的高分子材料或者表面喷塑处理的金属层，直接接触待加工物料或者滑动部件，具备较低的摩擦系数和较好的耐磨性能，长期使用不会出现明显的划痕掉屑；下层基材承担主要的结构支撑作用，一般选用铝合金或者冷轧钢材质，保证整体的结构刚性，在长度方向受力时不会出现明显的挠曲变形。两层结构之间采用贴合压装或者结构胶粘接的方式固定，不需要额外的外露紧固件，保证了构件外表面的平整性，不会因为螺栓凸起造成物料卡滞或者清洁死角。

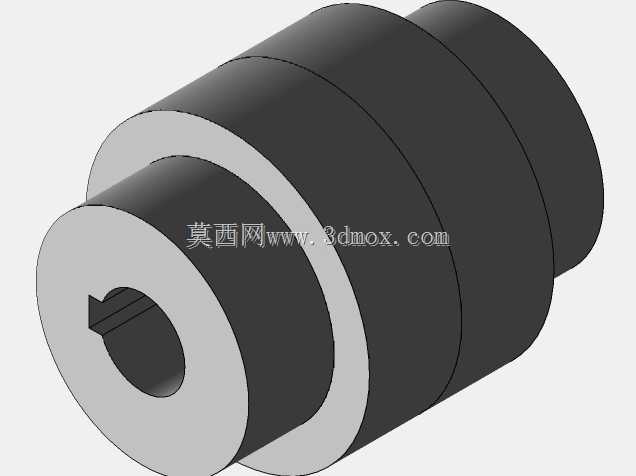

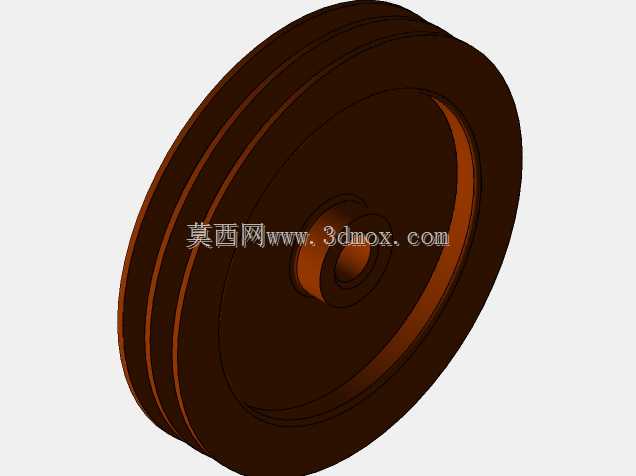

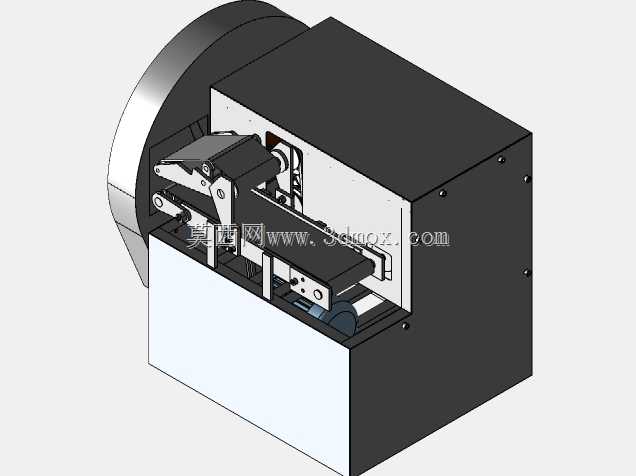

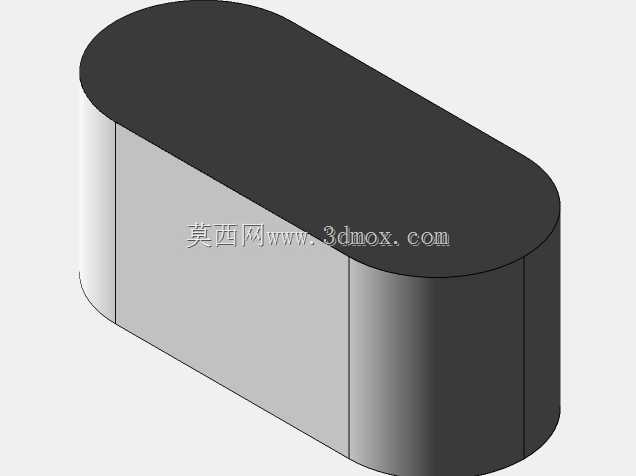

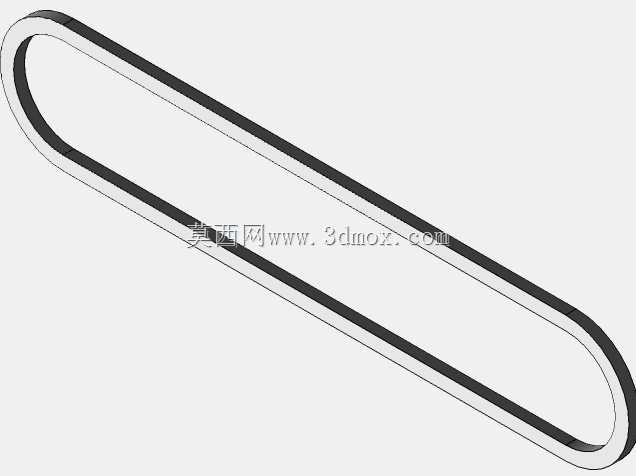

　　关于外形尺寸与安装边界的设计考量，这类构件的长度尺寸一般根据配套设备的工位宽度确定，设计时需要注意两端半圆头的半径与构件宽度保持一致，也就是形成标准的“跑道形”截面轮廓，这样在加工时无论是采用激光切割下料还是钣金折弯，都能保证轮廓的一致性，不需要额外做端部的二次修型。安装位一般设置在构件的背面，采用沉头孔或者内嵌螺母的设计，安装后紧固件不会突出到构件的正面工作区域，安装时需要预留的边界尺寸为：构件两侧各留出3-5mm的装配间隙，端部半圆头位置不需要额外预留操作空间，因为半圆头的弧形轮廓可以适配相邻部件的弧形让位结构，相比直角端构件能节省至少10%的横向安装空间，这在布局紧凑的小型自动化设备中是十分关键的设计优势。

　　在实际选型适配时，需要重点关注构件的直线度公差，一般每米长度的直线度误差不能超过0.5mm，否则作为压料盖板使用时会出现局部间隙过大，导致待加工物料偏移的问题；如果作为导向护边使用，直线度超差会直接导致物料输送过程中出现卡滞。另外两端半圆头的同轴度也需要控制在0.2mm以内，保证构件安装后两端与相邻的弧形护板能够平滑衔接，不会出现台阶错位。很多工程师在建模时容易忽略分层结构的厚度匹配，上层耐磨层的厚度一般设置为总厚度的1/5到1/4，过厚会导致整体结构重量增加，提升驱动负载，过薄则会在长期磨损后出现磨穿的问题，失去对下层基材的保护作用。

　　从建模逻辑来看，这类构件不需要做过于复杂的曲面处理，核心是保证轮廓的参数化可调：将构件的总长度、宽度、圆角半径、上下层厚度都设置为可驱动的参数，在适配不同工位需求时只需要修改对应参数就能快速生成新的模型，不需要重新绘制草图。同时需要注意在模型的安装位位置预留好紧固件的让位空间，建模时就要模拟实际安装的螺栓沉头深度，避免出现安装后螺栓突出或者沉头孔深度不足导致的装配干涉问题。对于需要做轻量化处理的应用场景，可以在下层基材的背面做减重槽设计，减重槽的壁厚要保持均匀，一般不小于2mm，避免注塑或者钣金加工时出现变形问题，减重槽的排布要沿构件长度方向均匀分布，保证整体刚性的一致性，不会出现局部刚性不足的问题。
