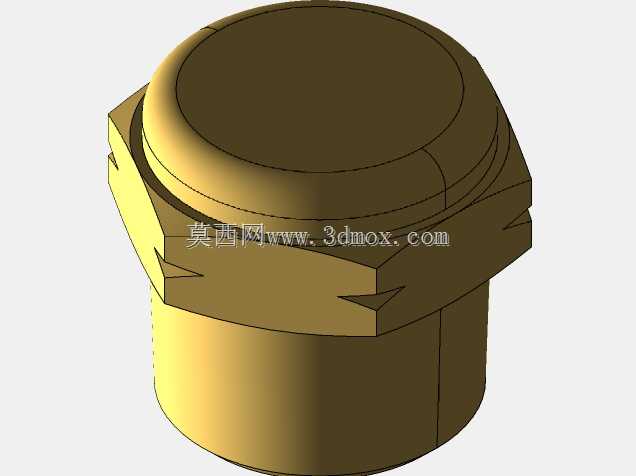

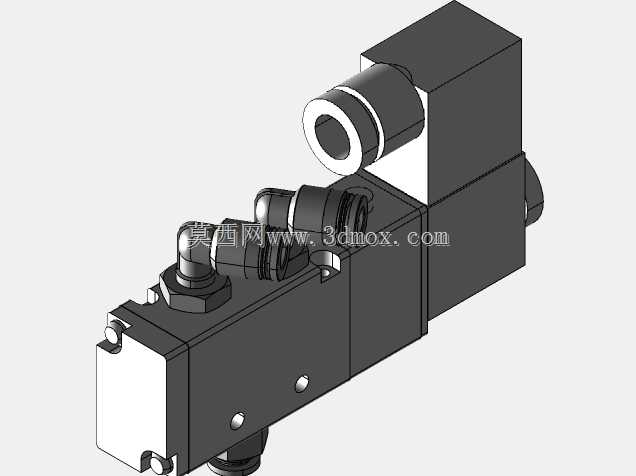

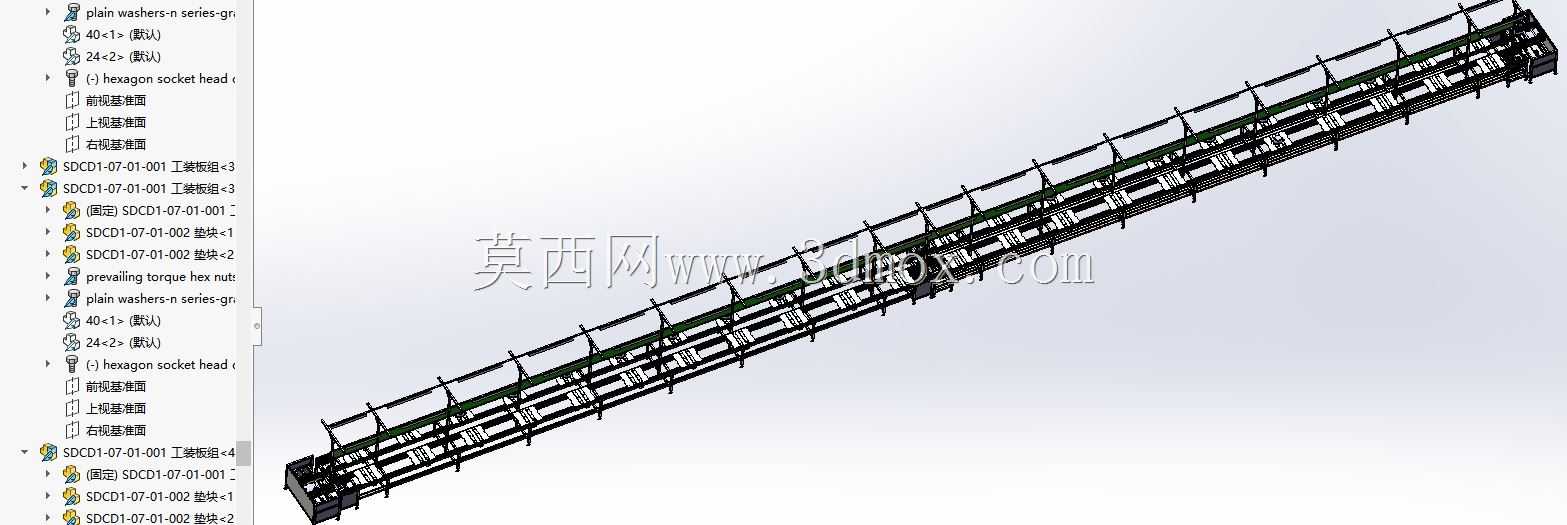

35米倍速链输送装配线外购件配置方案

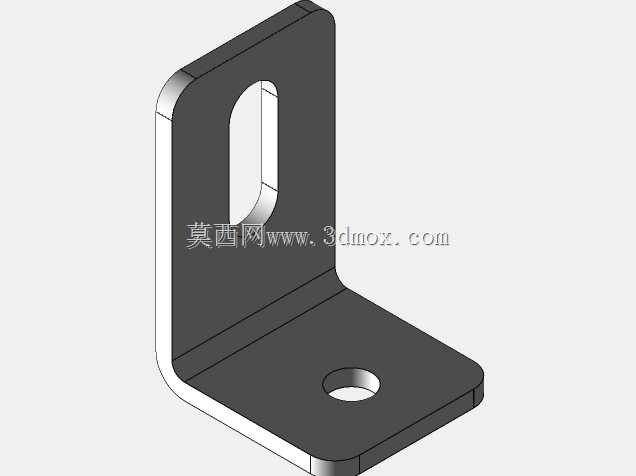

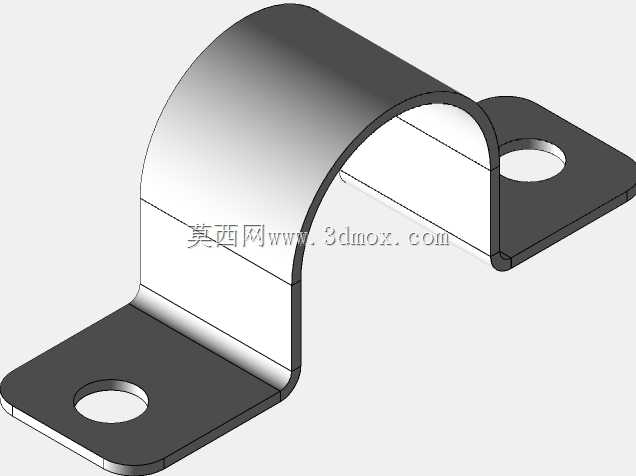

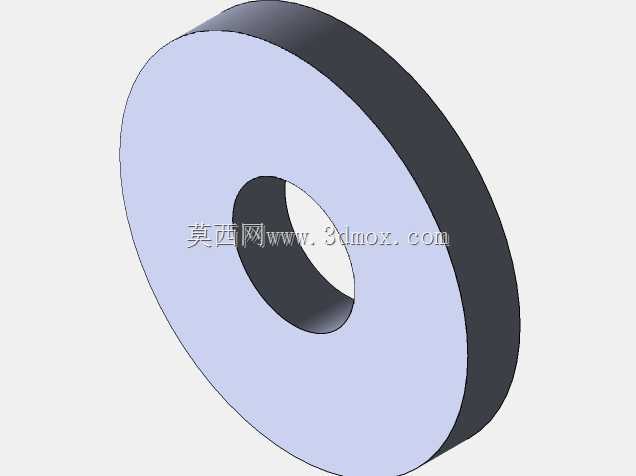

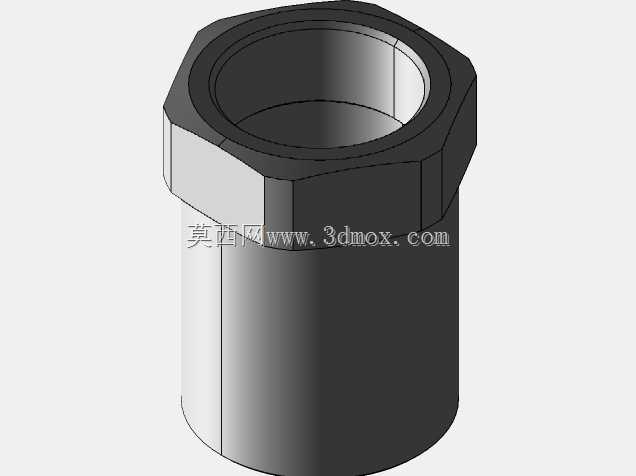

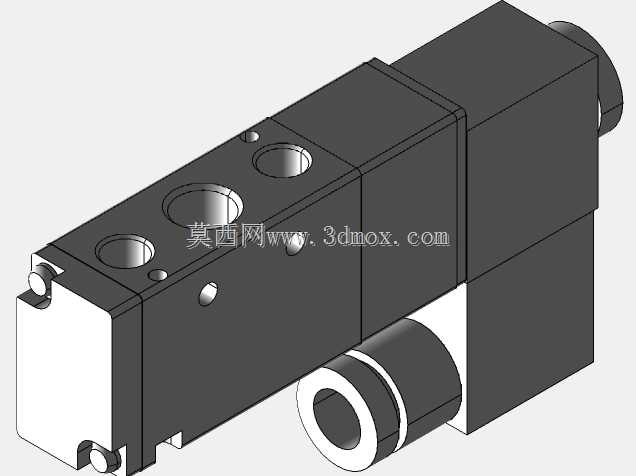

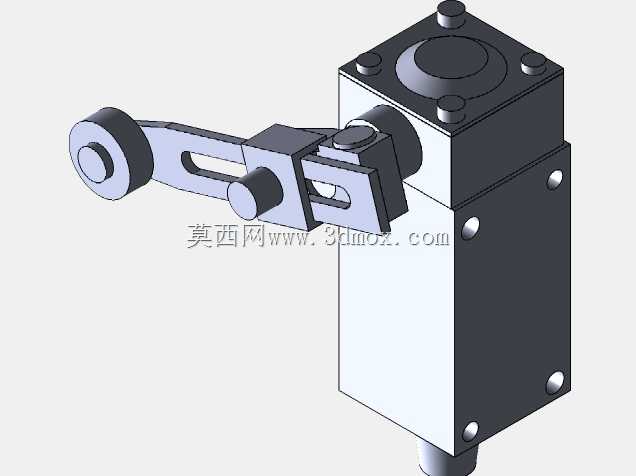

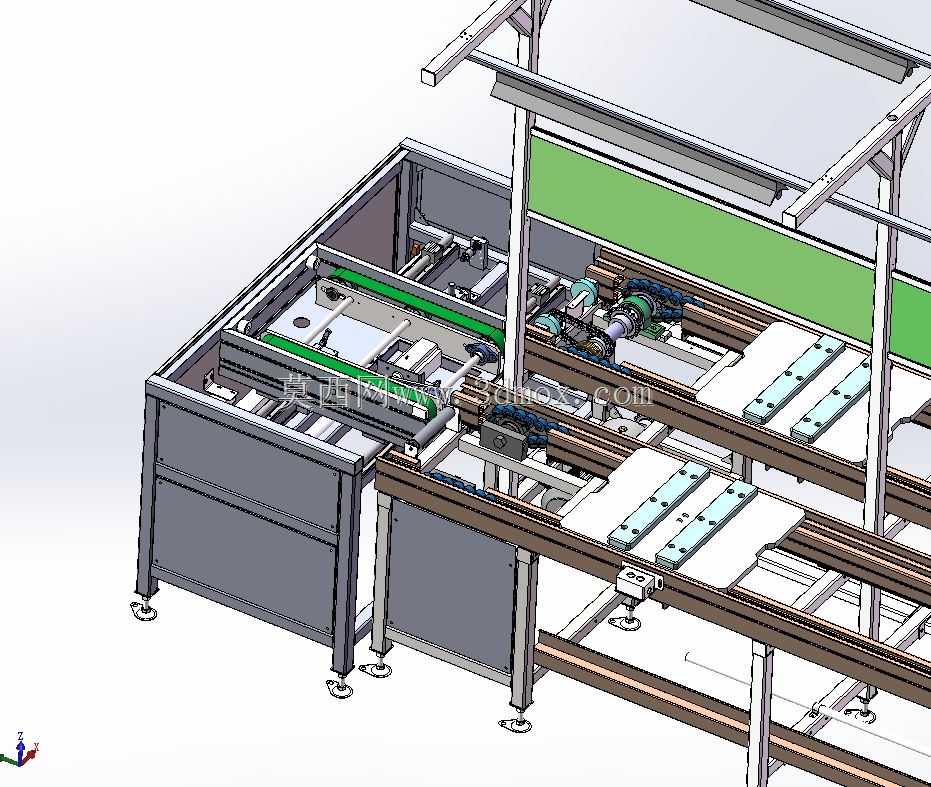

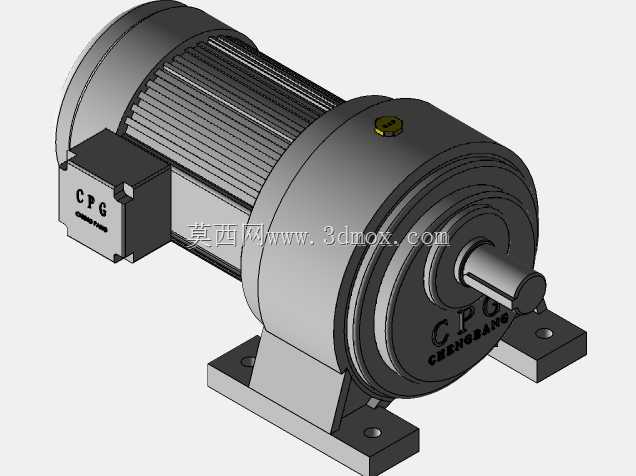

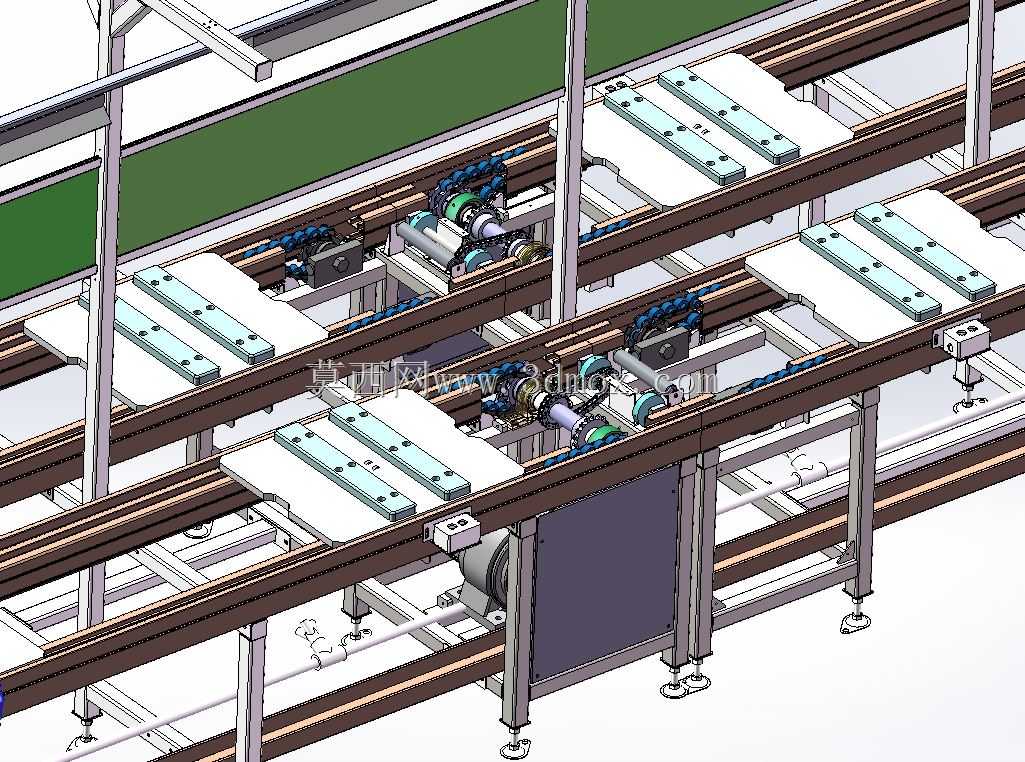

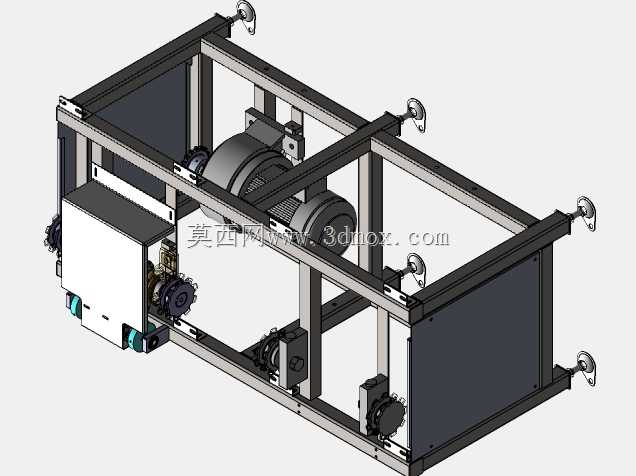

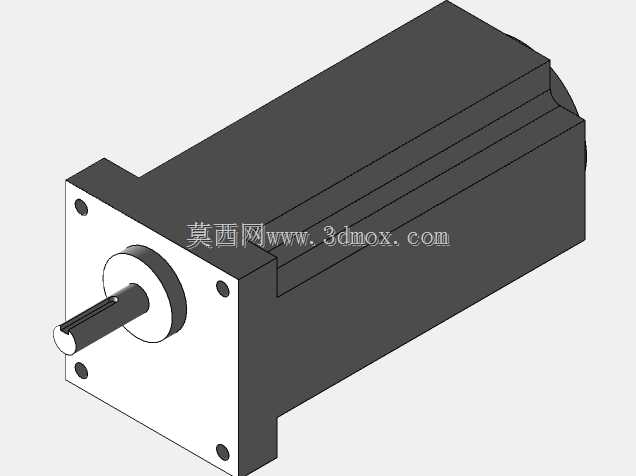

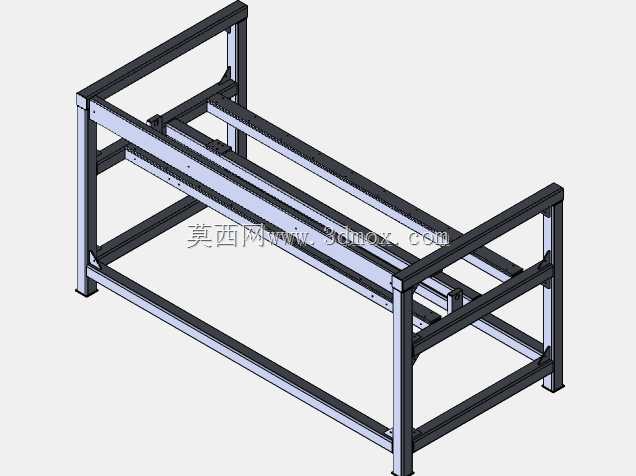

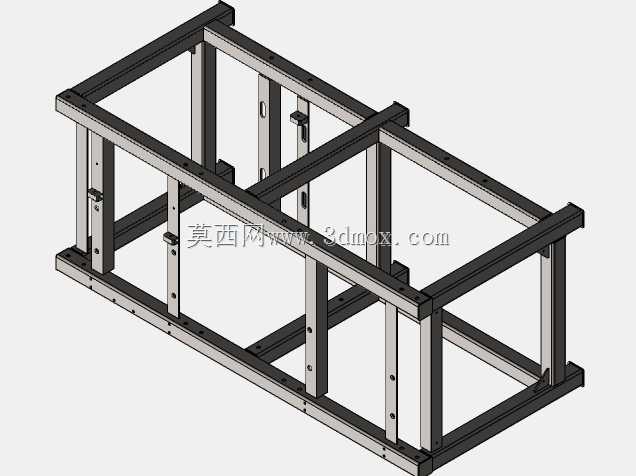

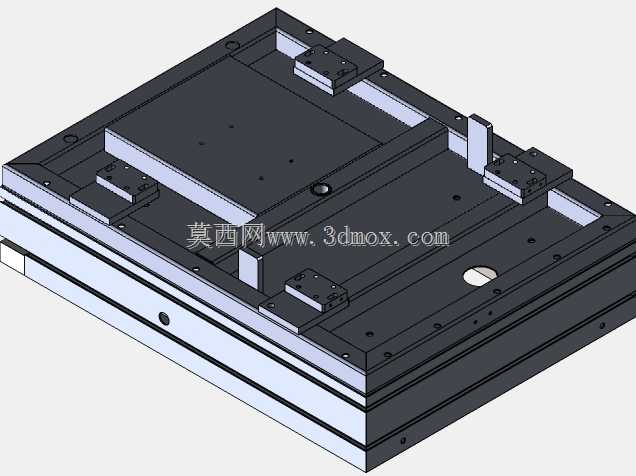

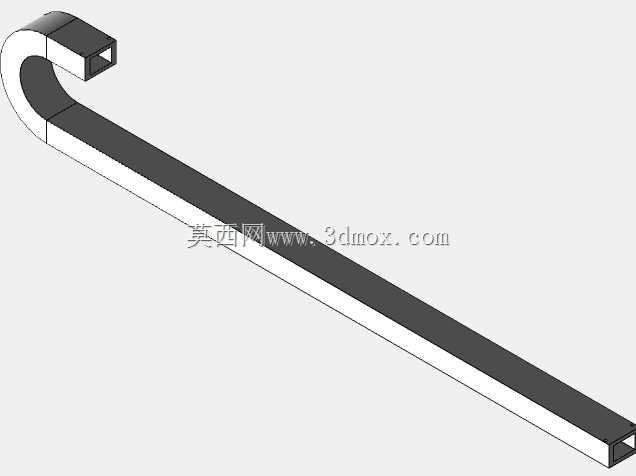

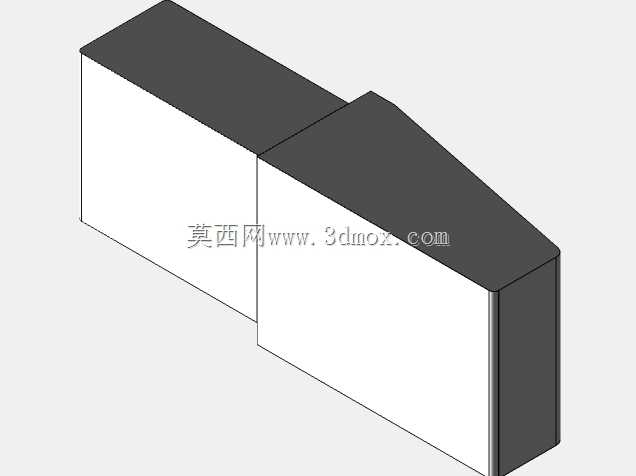

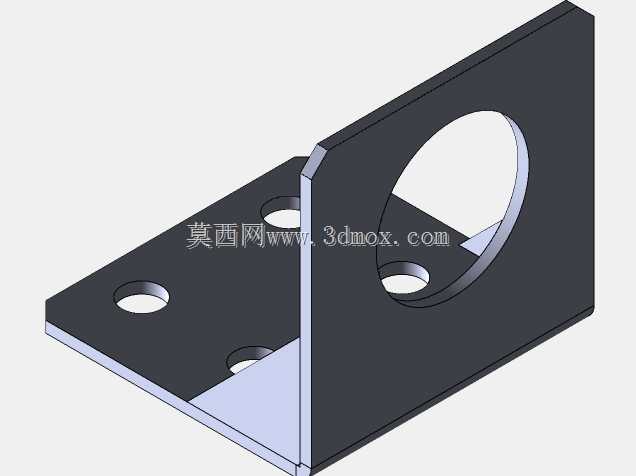

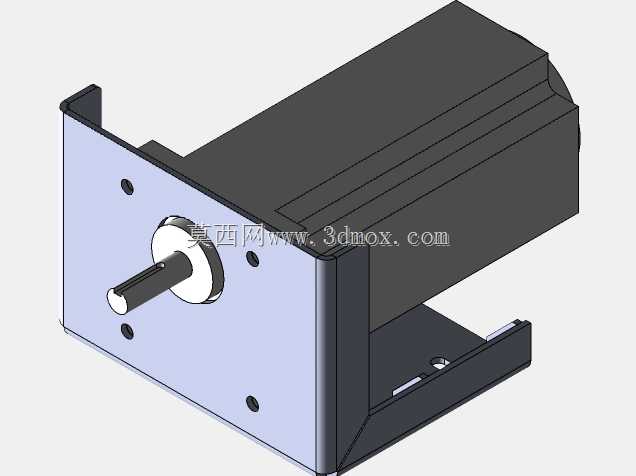

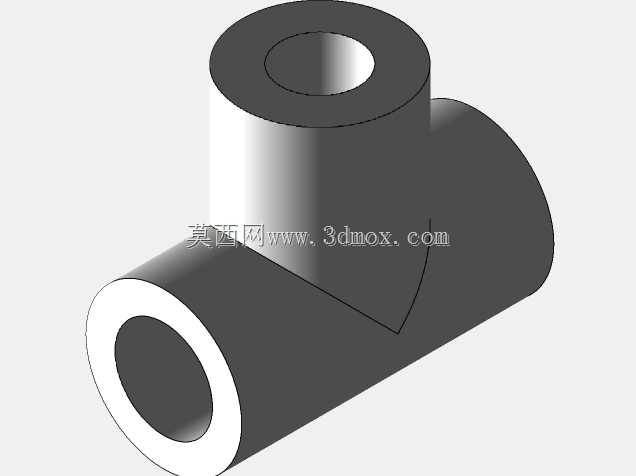

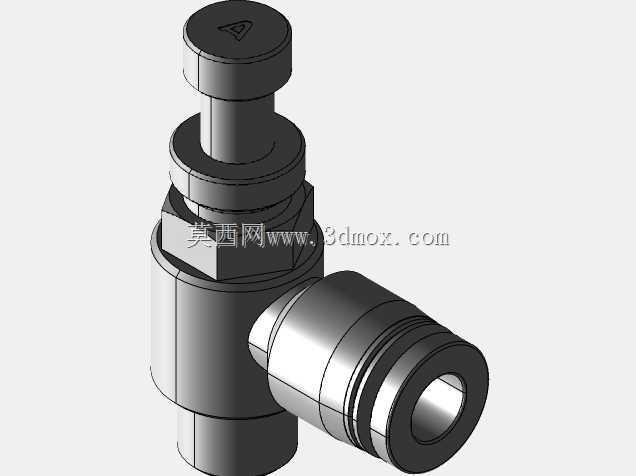

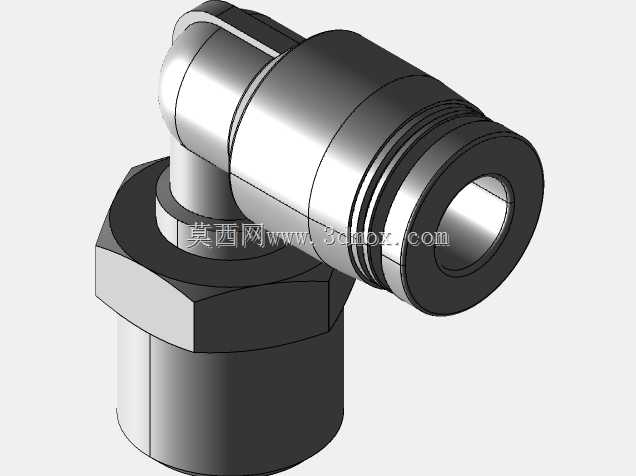

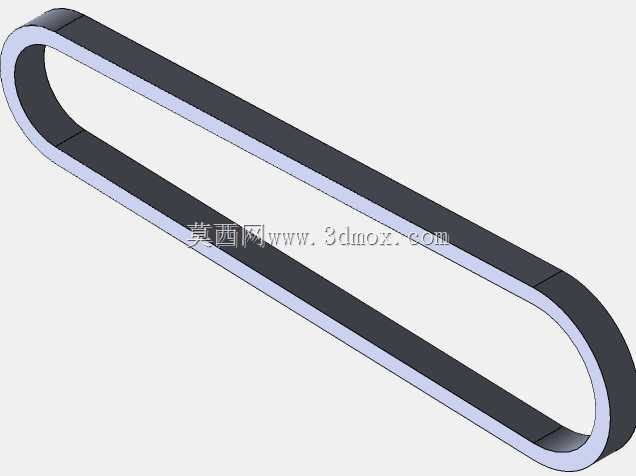

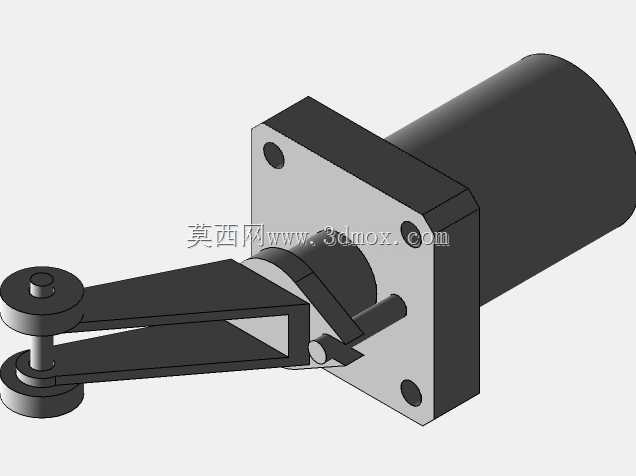

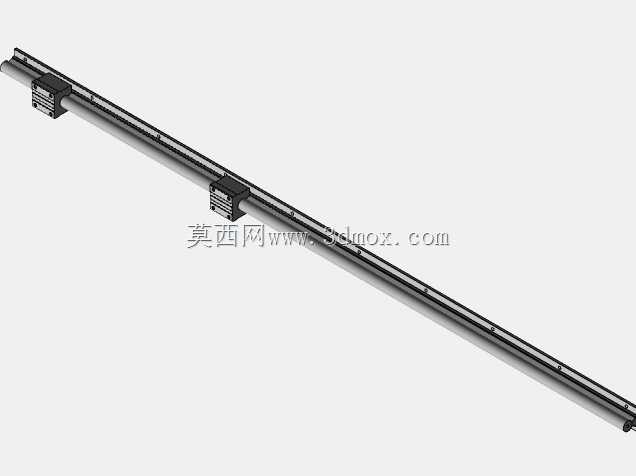

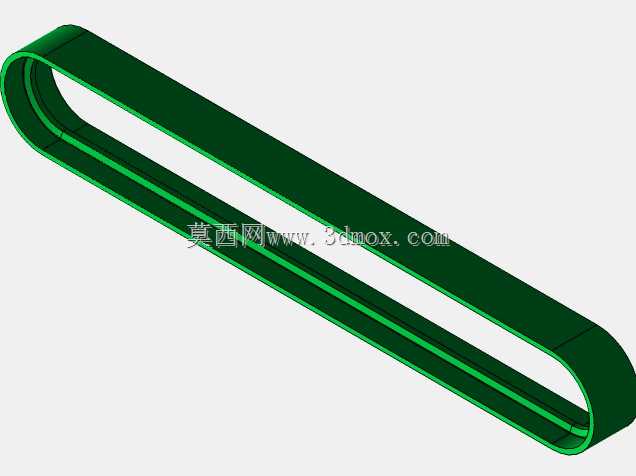

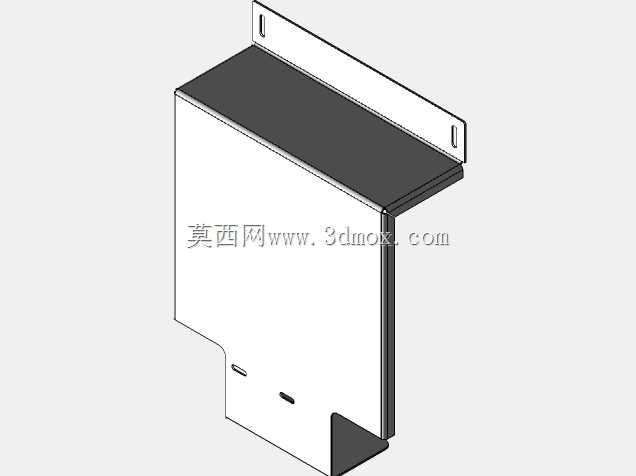

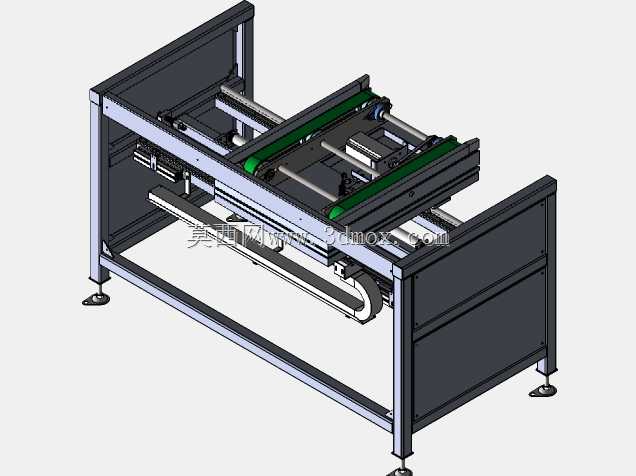

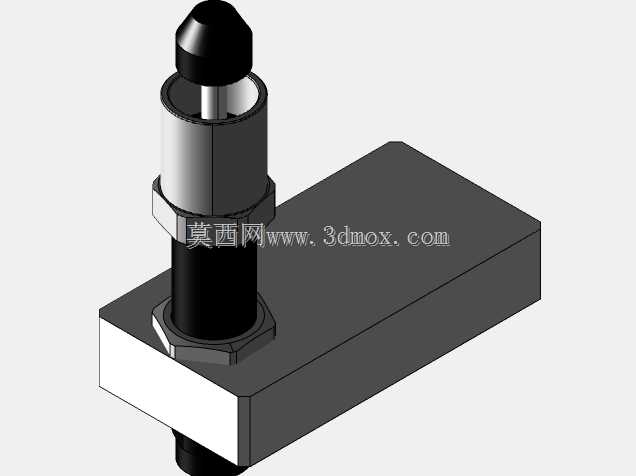

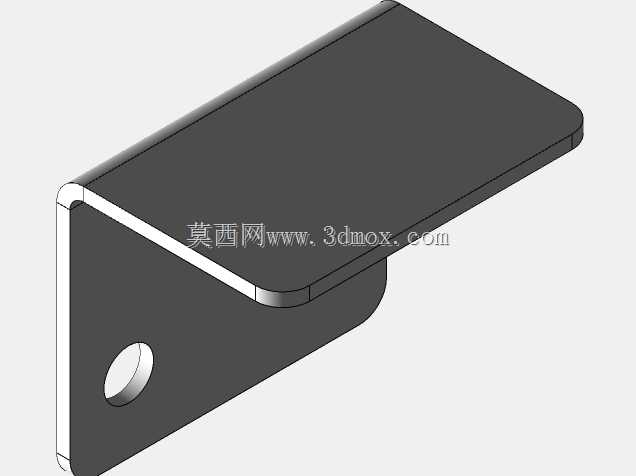

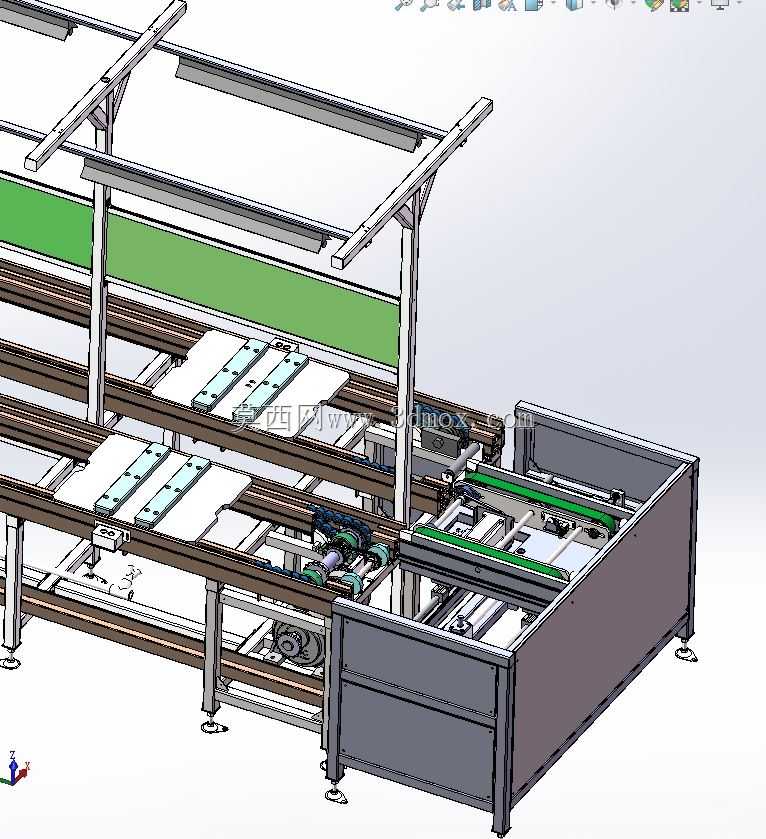

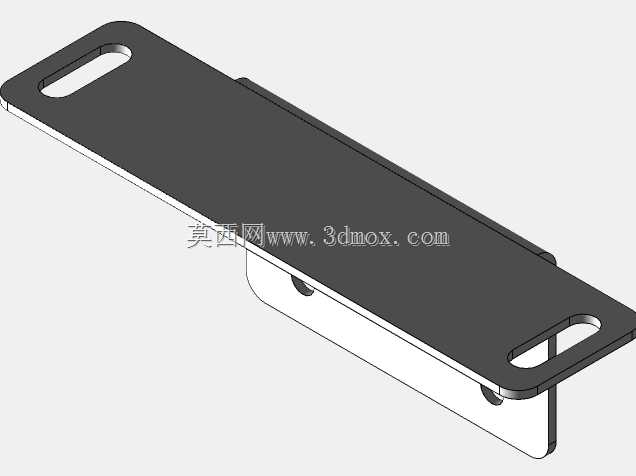

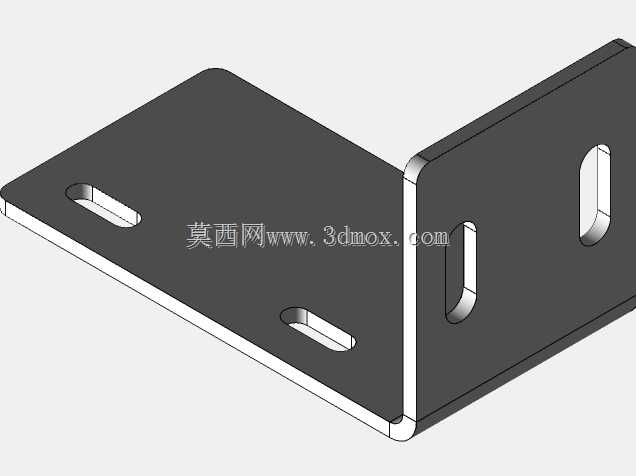

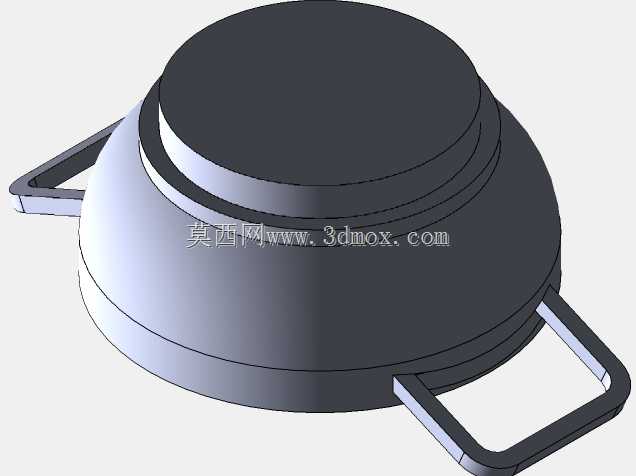

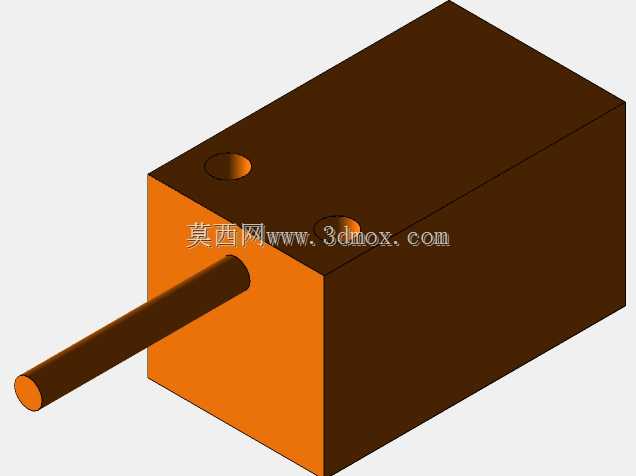

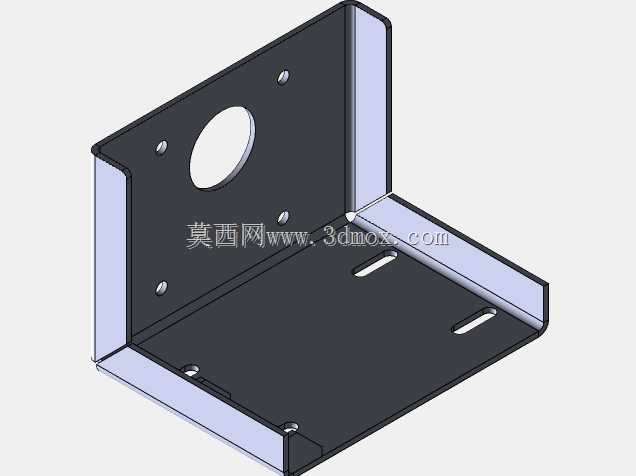

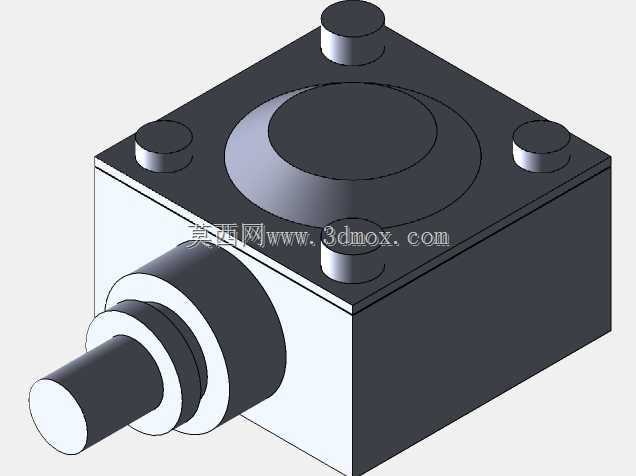

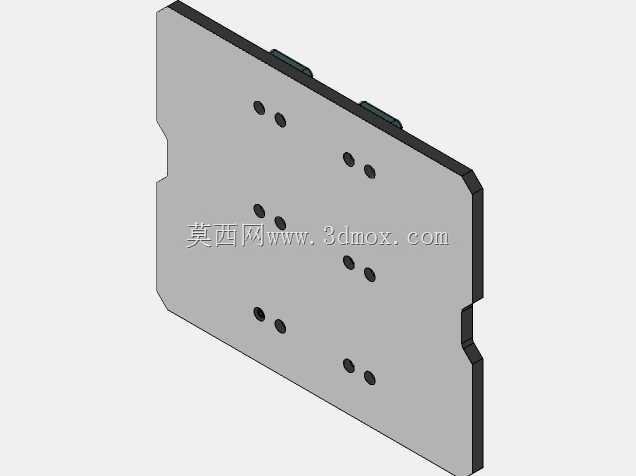

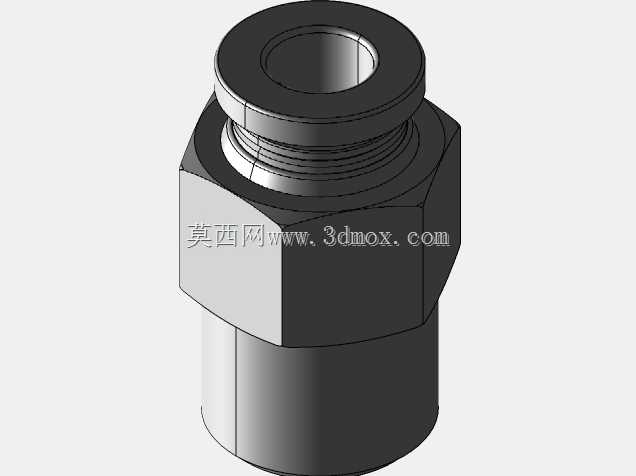

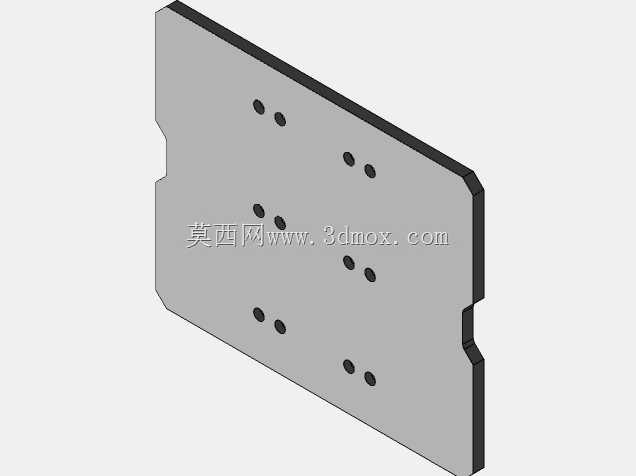

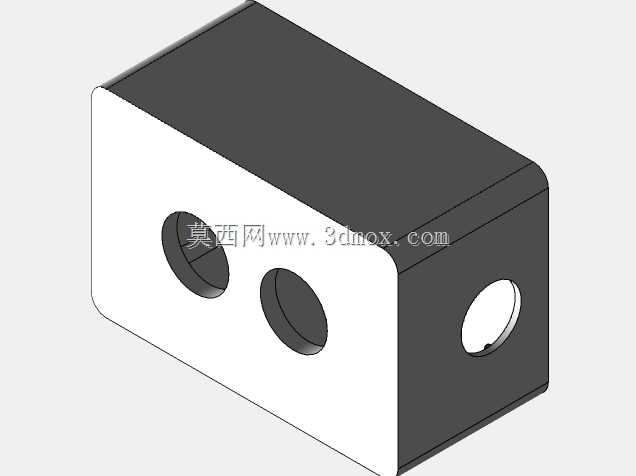

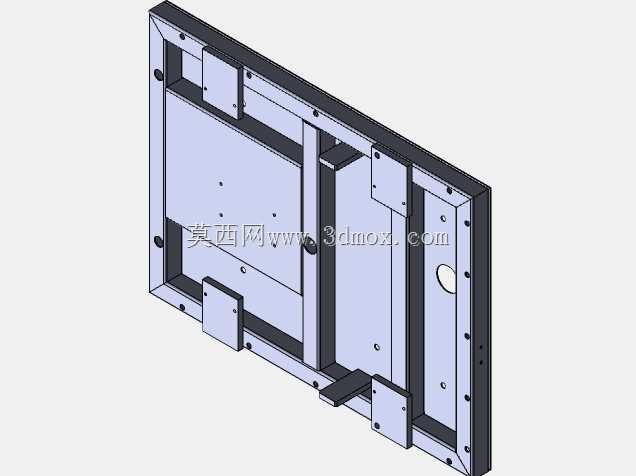

　　这套35米长度的倍速链输送装配线外购件配置方案，主要面向电子电器、小型机电产品的整线装配作业场景，在车间流水线布局中承担工件托盘的承载、节拍化输送、工位间流转的核心功能，适配多工位并行装配、在线检测、成品下线的全流程生产需求，线体沿车间通道直线排布时可覆盖35米的作业跨度，也可根据场地弯折布局，满足不同厂房的空间利用需求。整套外购件选型围绕倍速链的运行特性展开，线体驱动端采用CH系列卧式三相四级减速电机，输出转速匹配倍速链的常规运行节拍，可保证托盘在重载工况下平稳启动，不会出现起步冲击导致工件移位的问题，电机安装位置预留了张紧调节余量，后期维护时可快速调整传动带松紧，无需拆解周边护板结构。线体主体框架采用三倍速专用铝型材搭建，

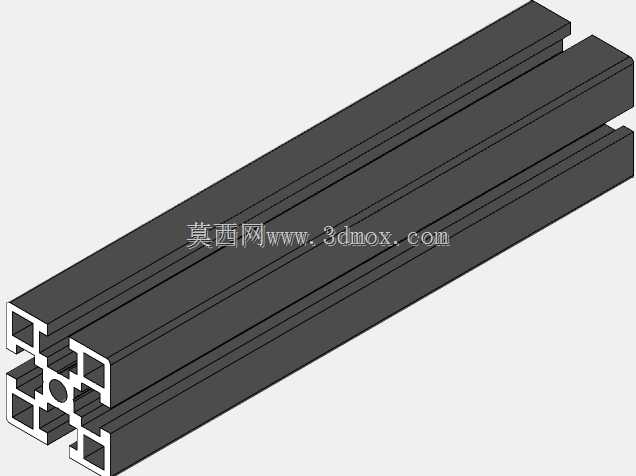

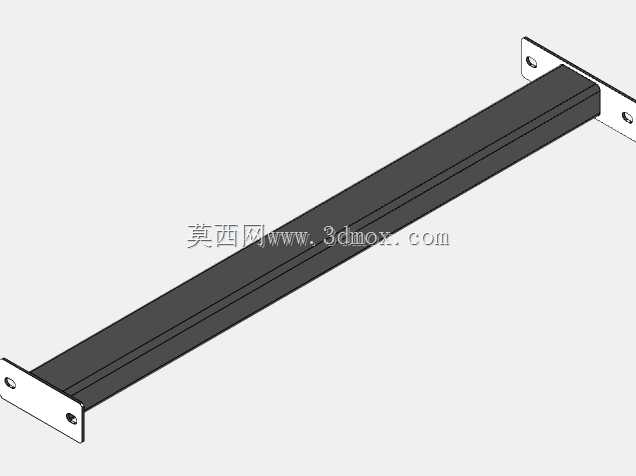

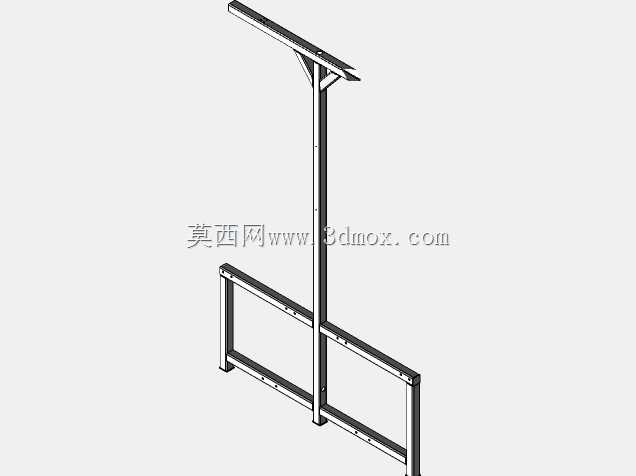

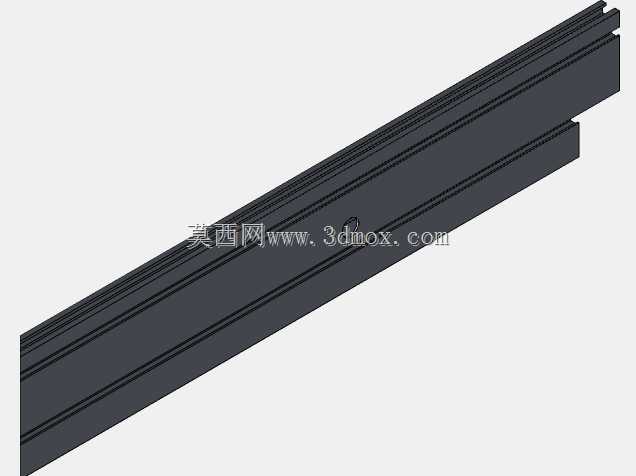

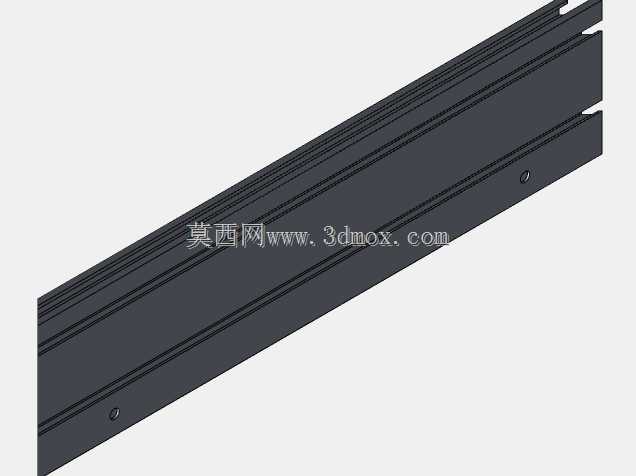

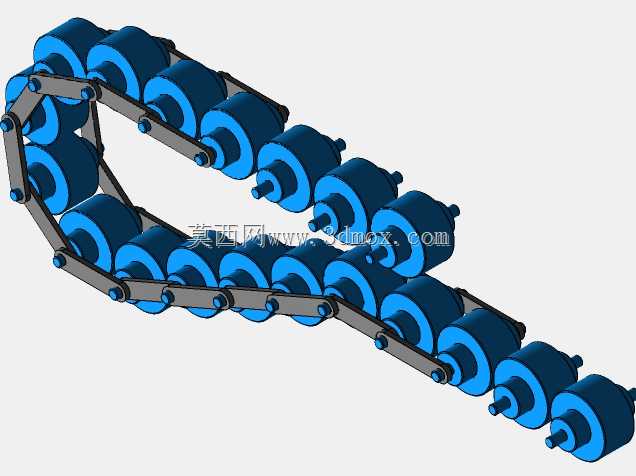

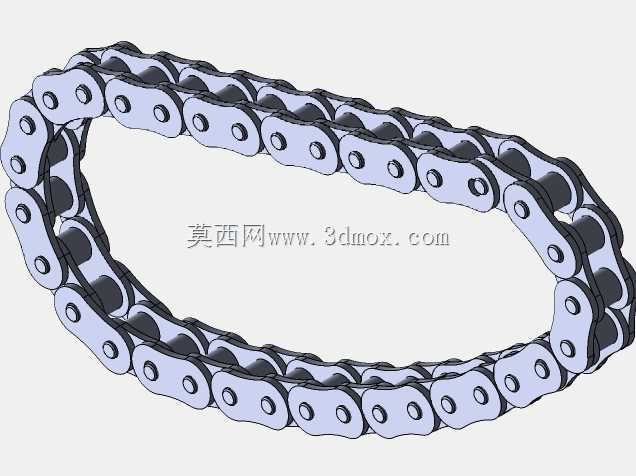

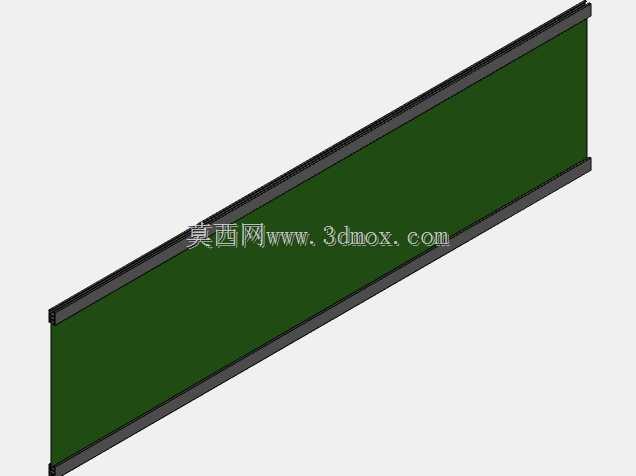

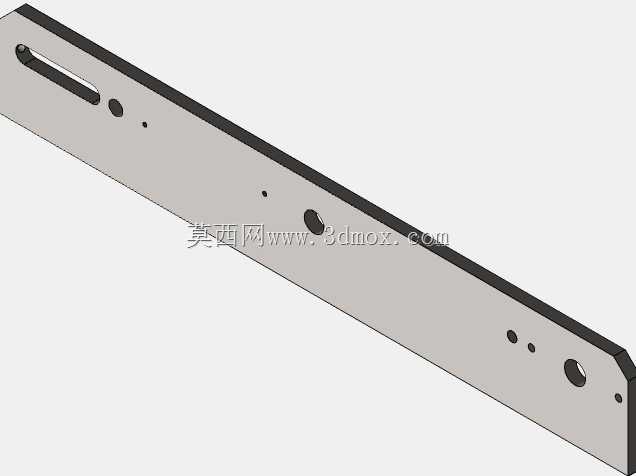

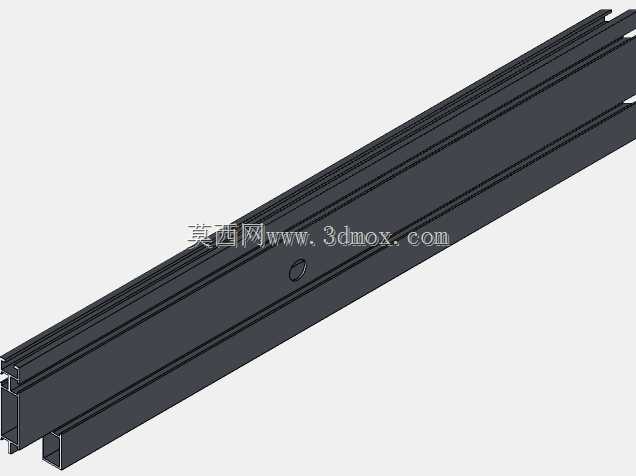

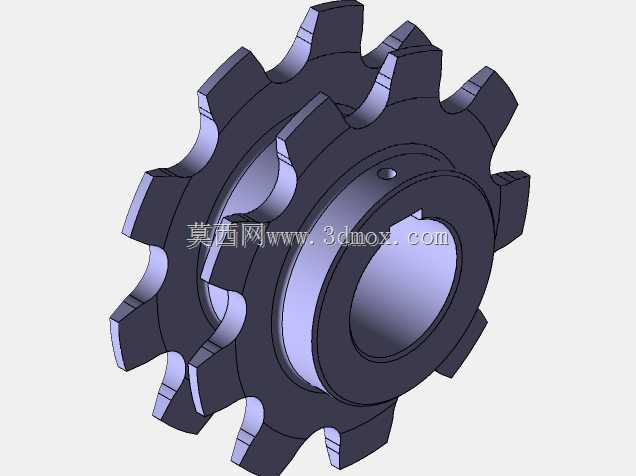

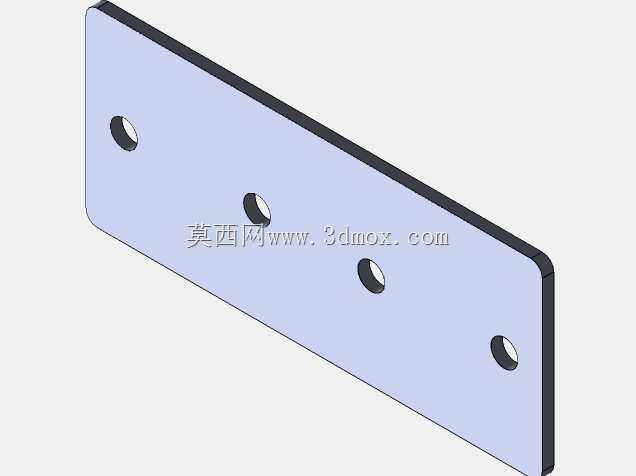

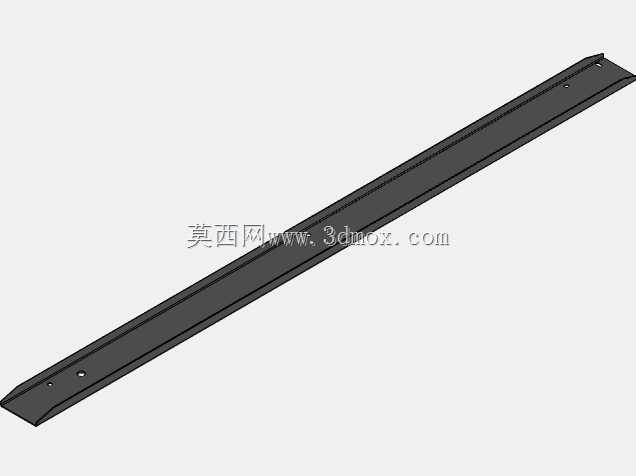

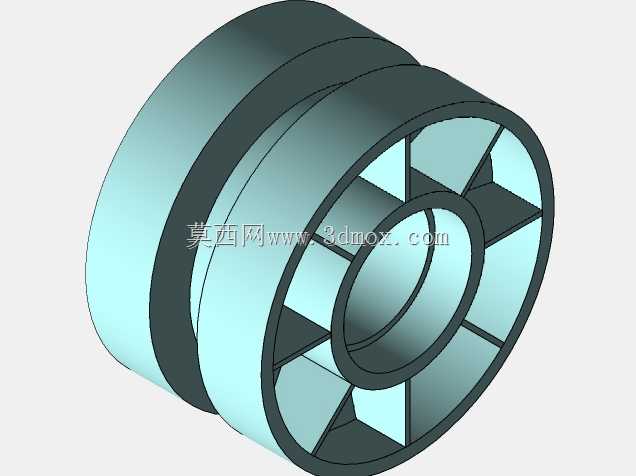

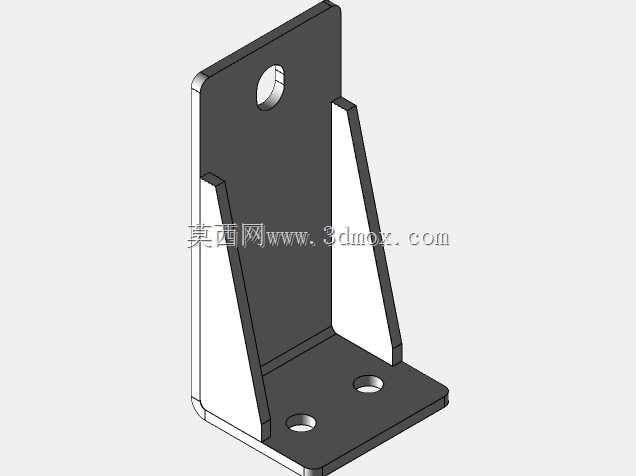

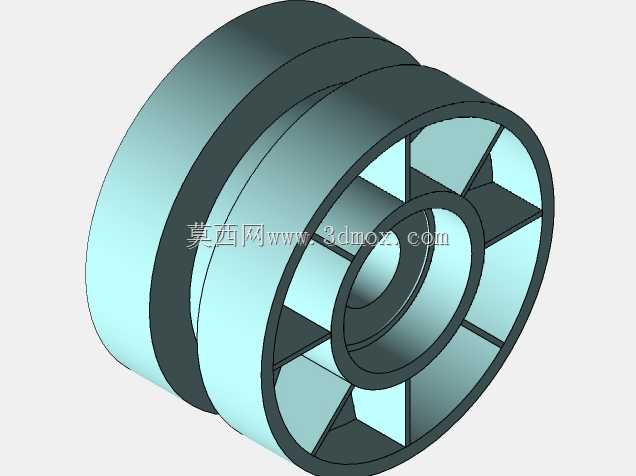

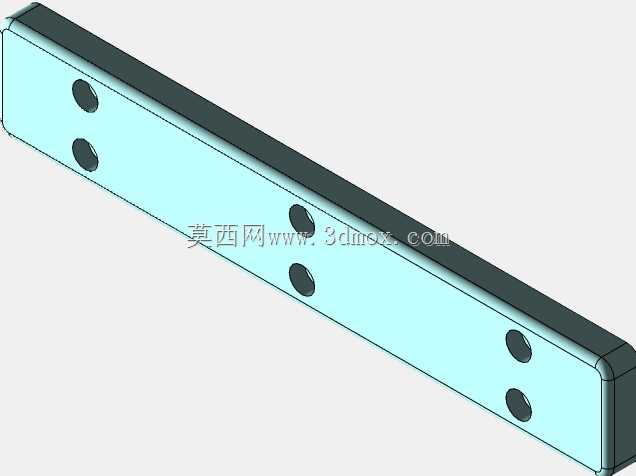

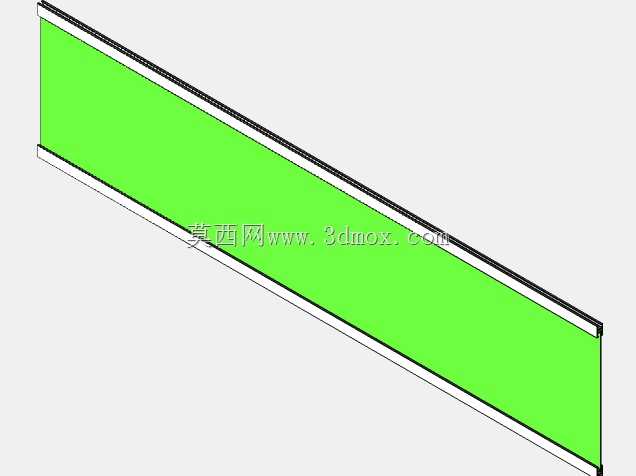

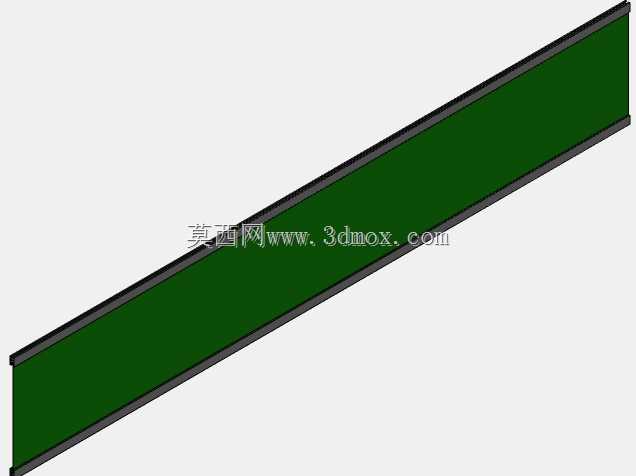

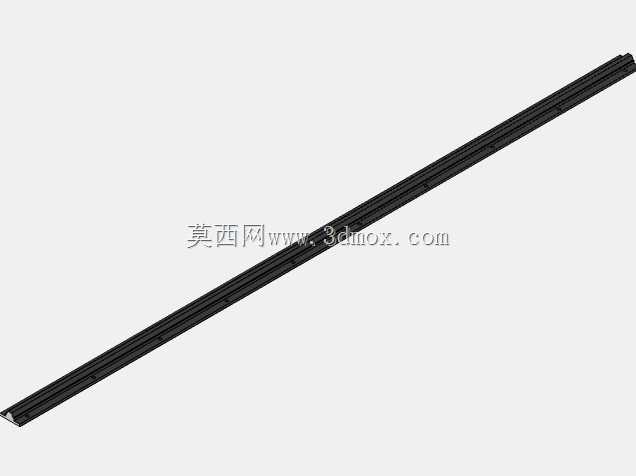

　　型材截面自带链条安装槽、托盘导向边以及护板安装位，无需额外焊接加工支架，单根型材的拼接精度可控制在0.2mm以内，整线拼接后直线度偏差不超过2mm/10m，能有效避免链条运行过程中出现卡滞、偏磨的问题。倍速链条选用3.0倍速规格的专用输送链，链条滚轮采用耐磨工程塑料材质，与铝型材轨道的摩擦系数低，运行噪音可控制在65分贝以内，适配车间常态化作业的噪音管控要求，单米链条的额定承载可达15kg，整线满铺托盘时总承载可满足常规小型产品装配的载荷需求，链条接头处配置全扣接与半扣接两种接头配件，可根据现场实际裁切长度灵活选配，避免出现链条长度适配不当导致的张紧失效问题。线体的传动部件配置充分考虑了长期运行的磨损余量，主动链轮、从动链轮、

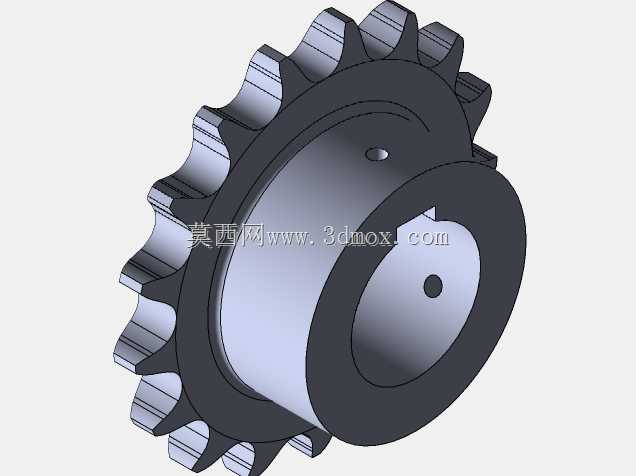

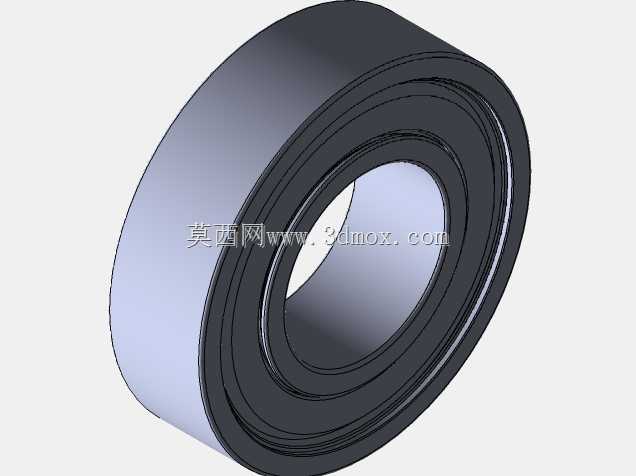

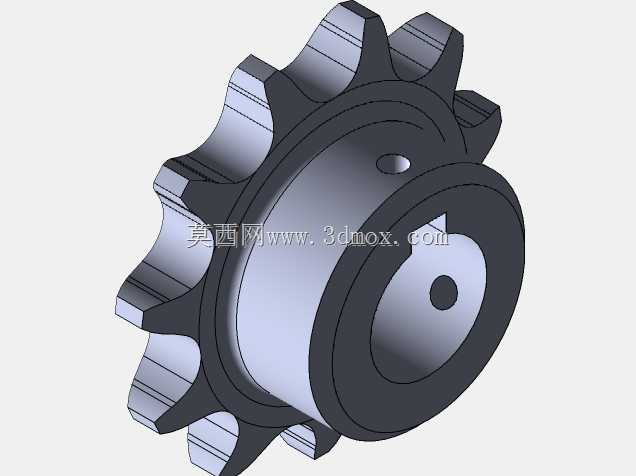

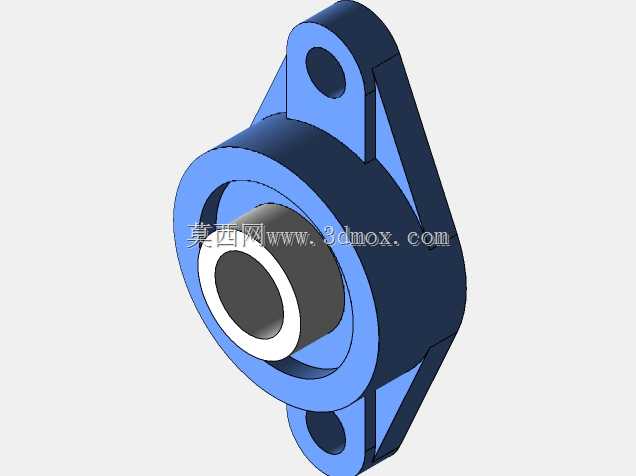

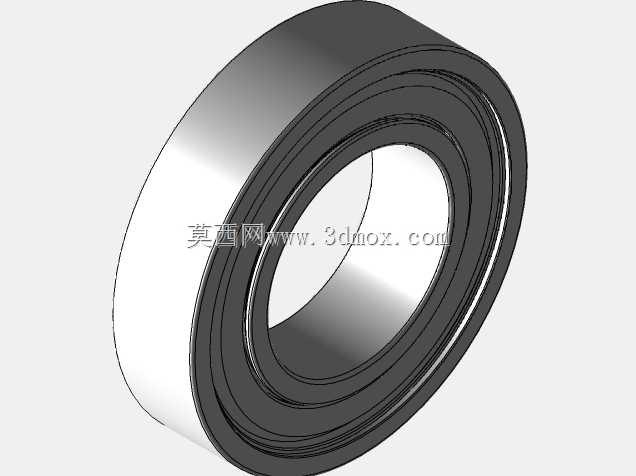

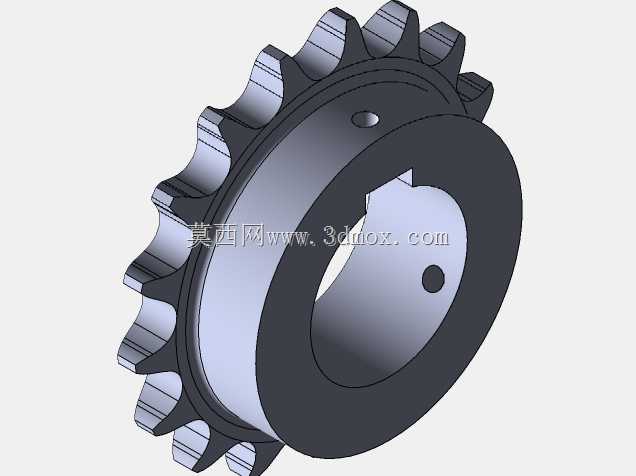

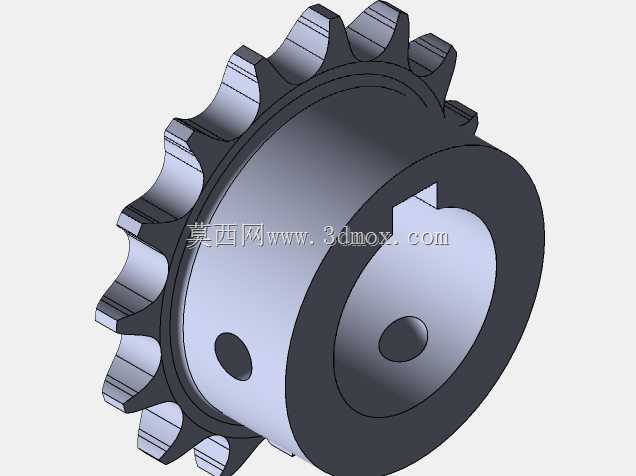

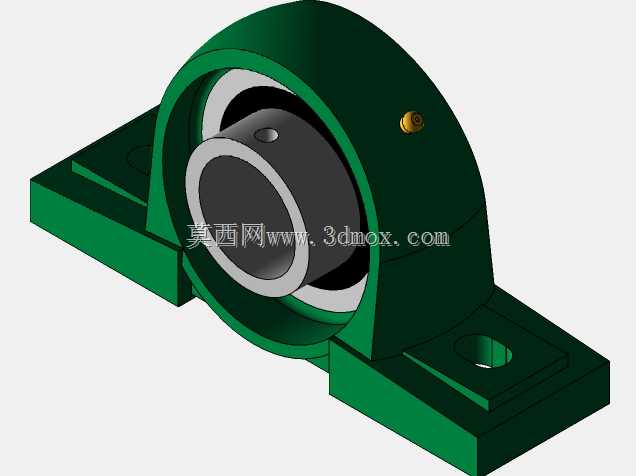

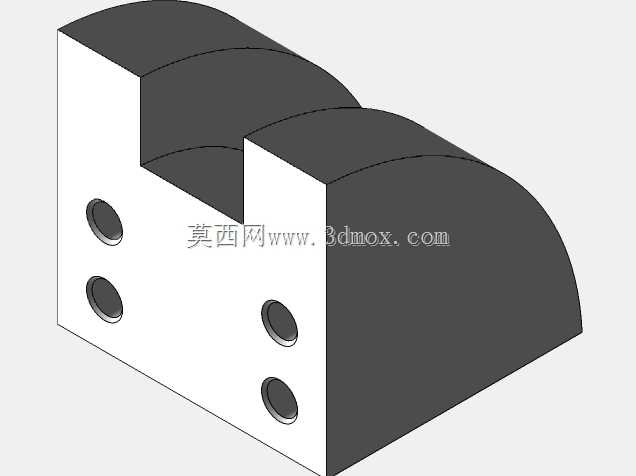

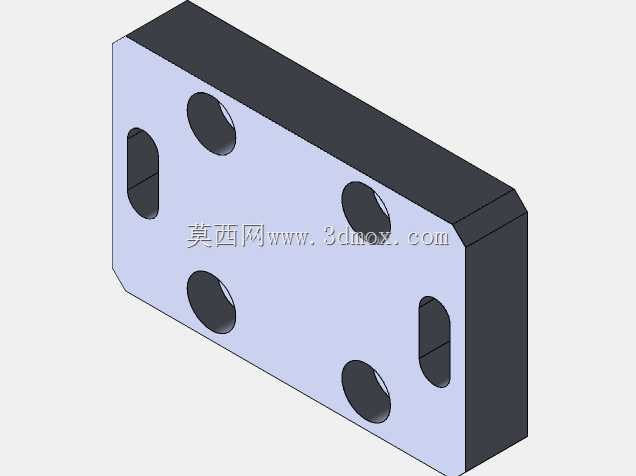

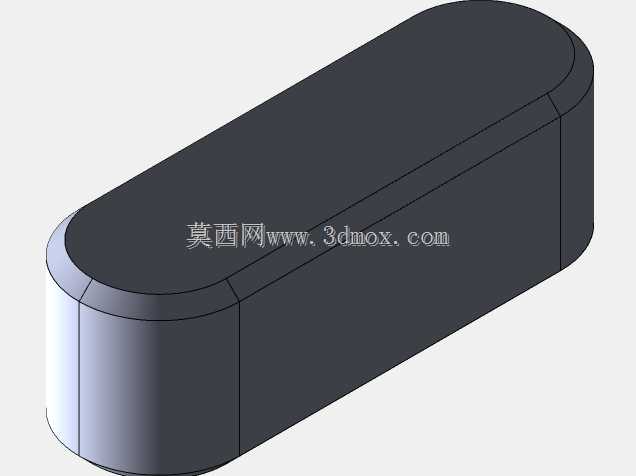

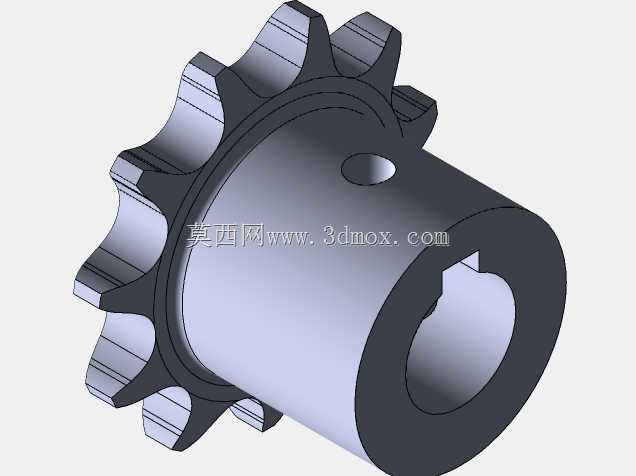

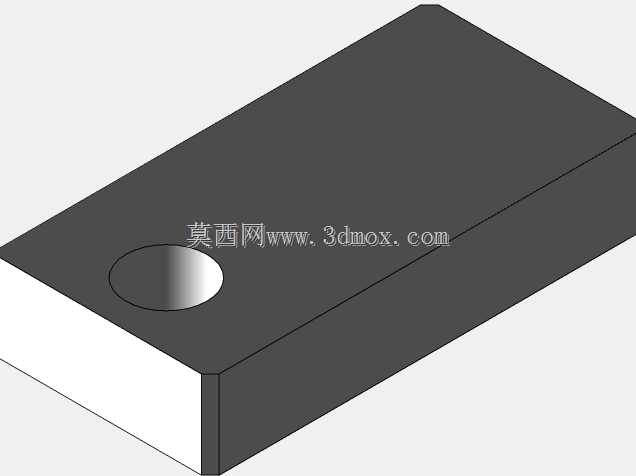

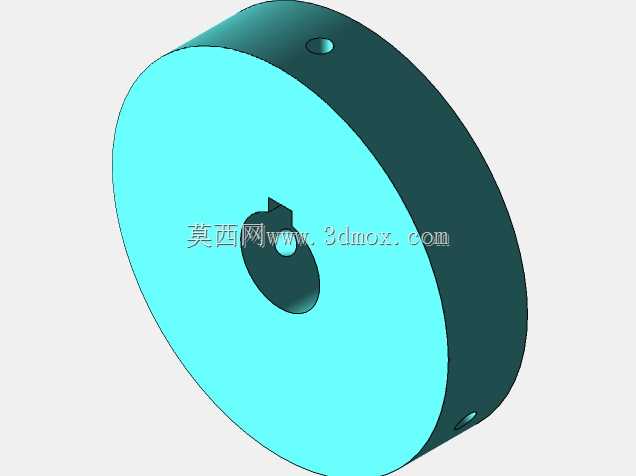

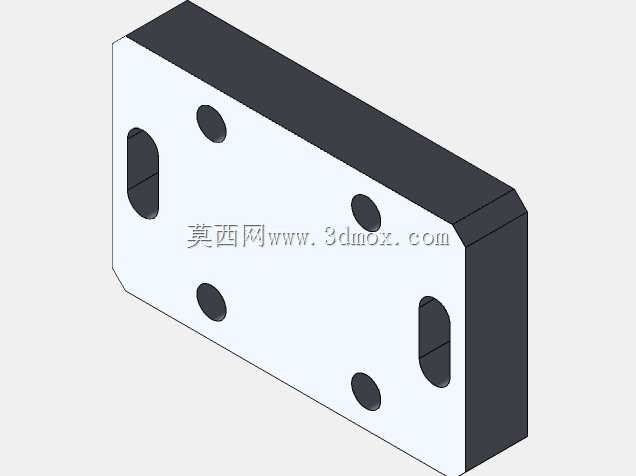

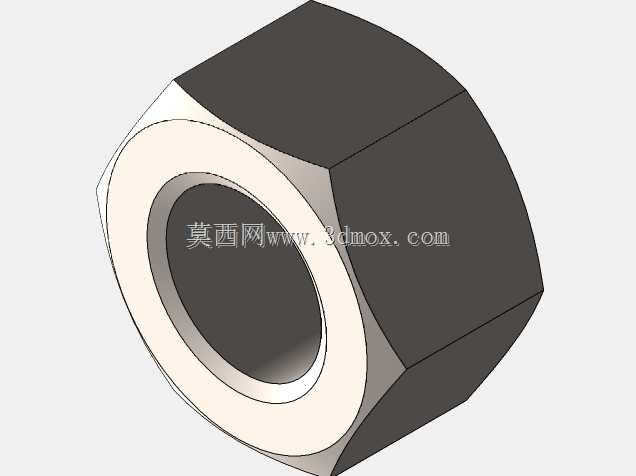

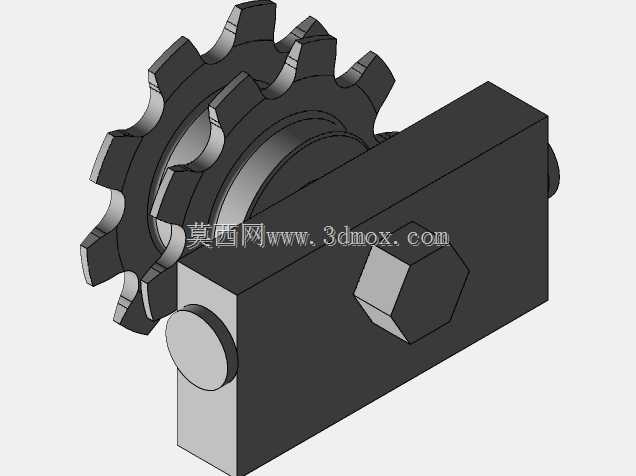

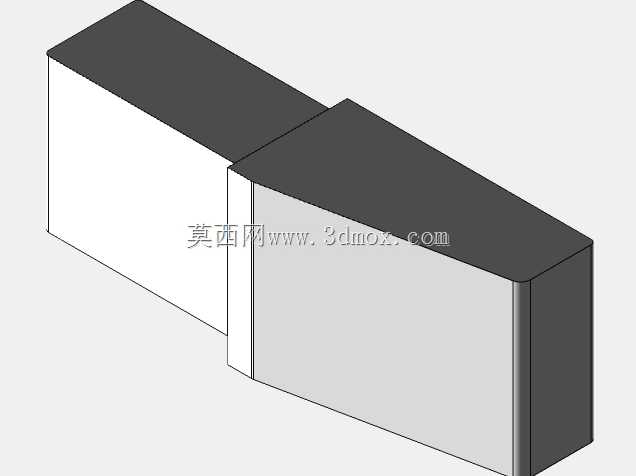

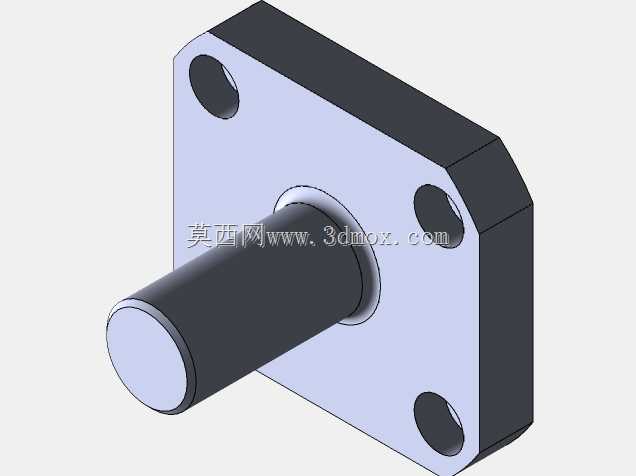

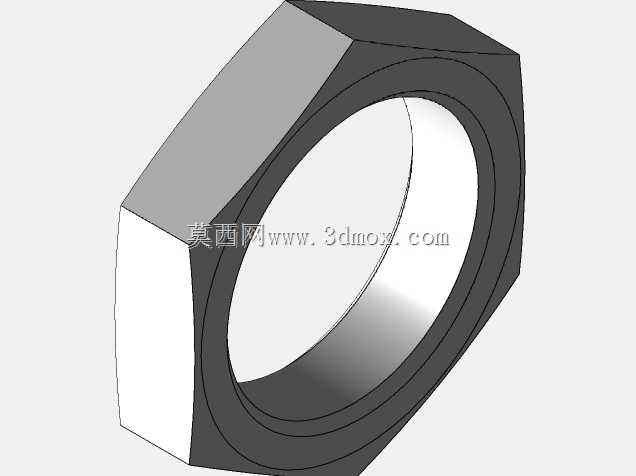

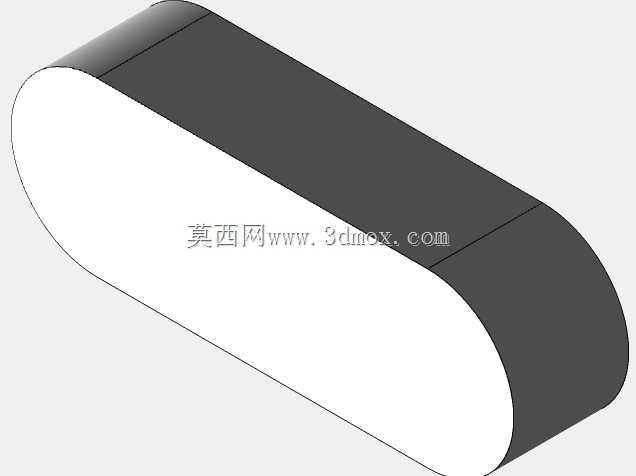

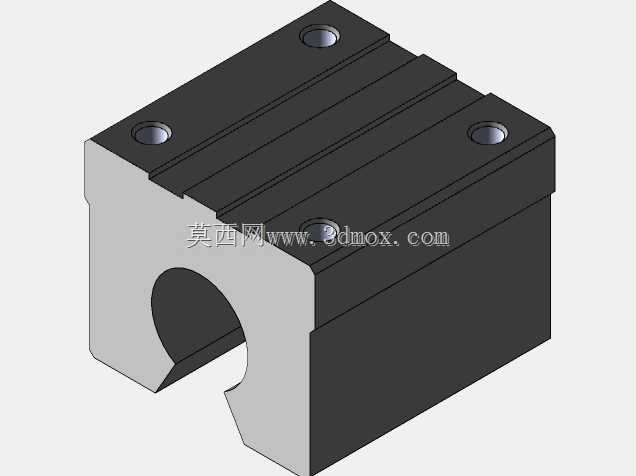

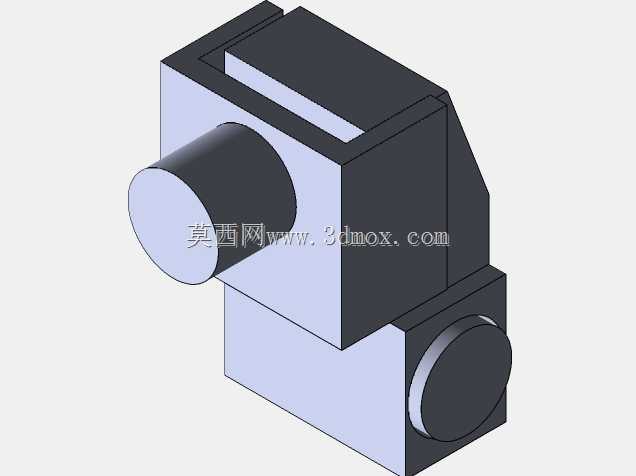

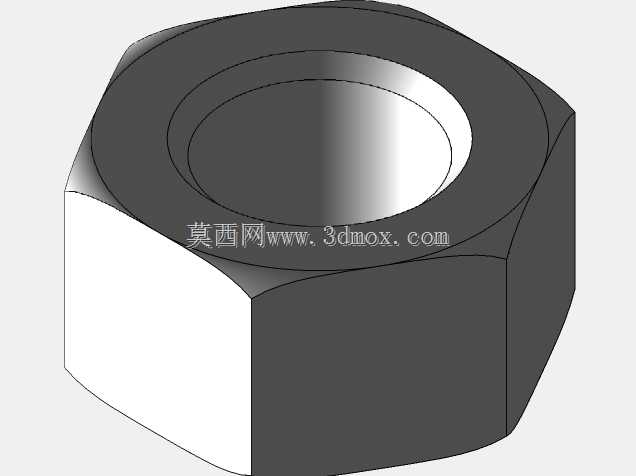

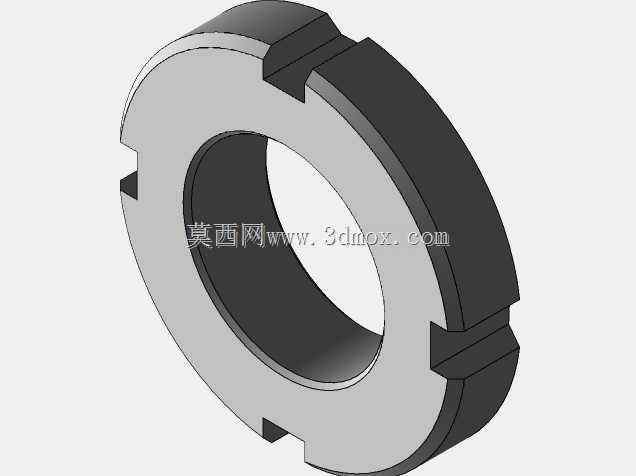

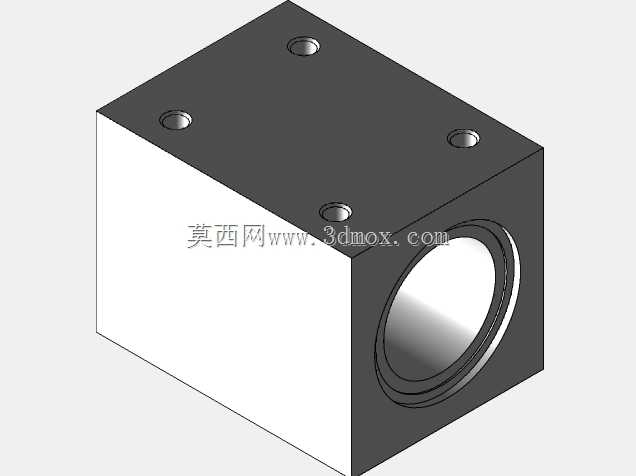

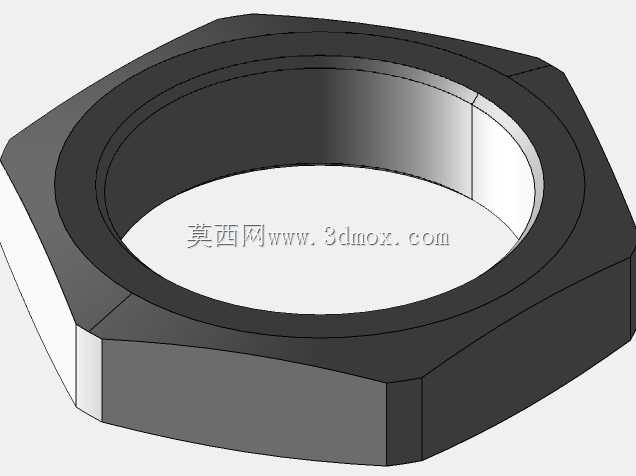

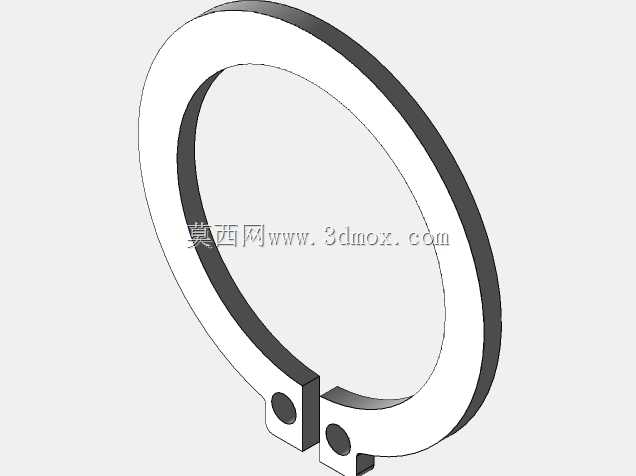

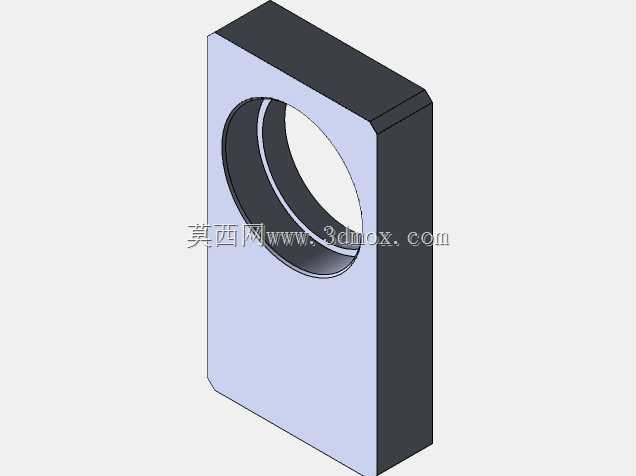

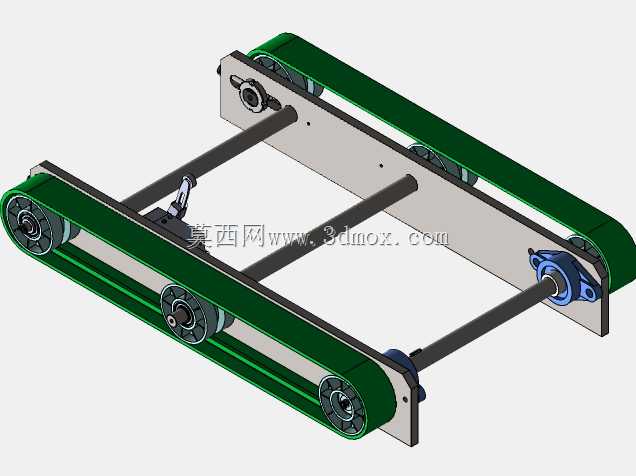

　　张紧链轮均采用45号钢调质处理后齿面高频淬火，硬度可达HRC45-50，正常工况下使用寿命不低于3万小时，链轮安装位配置带座外球面轴承，轴承自带密封结构，可阻挡车间内的粉尘、装配碎屑进入轴承滚道，注油嘴预留到设备外侧，日常维护时可直接加注润滑脂，无需拆解链轮组件。线体的张紧机构采用滑块式可调结构，张紧行程可达80mm，可补偿链条长期运行后产生的伸长量，避免链条松脱跳齿，张紧调节处配置锁紧螺母，调整到位后可锁死位置，不会因为设备运行振动导致张紧量变化。过渡位置的从动轮、驱动轮均做了动平衡校正，高速运行时不会出现明显振动，可保证托盘在两截线体过渡位置平稳传递，不会出现托盘卡滞、跳动掉件的问题。线体上配套的轴承组件除了带座轴承外，

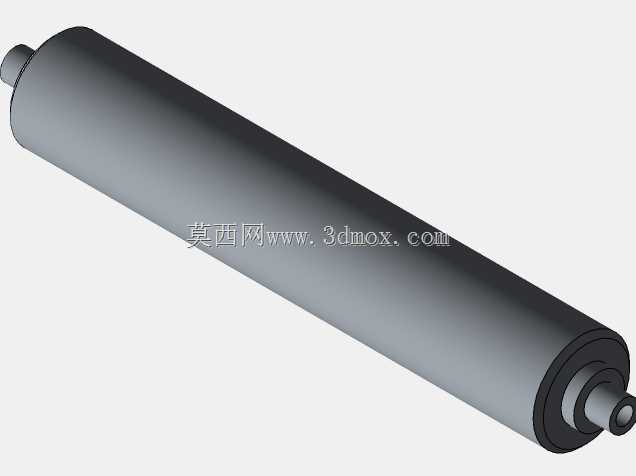

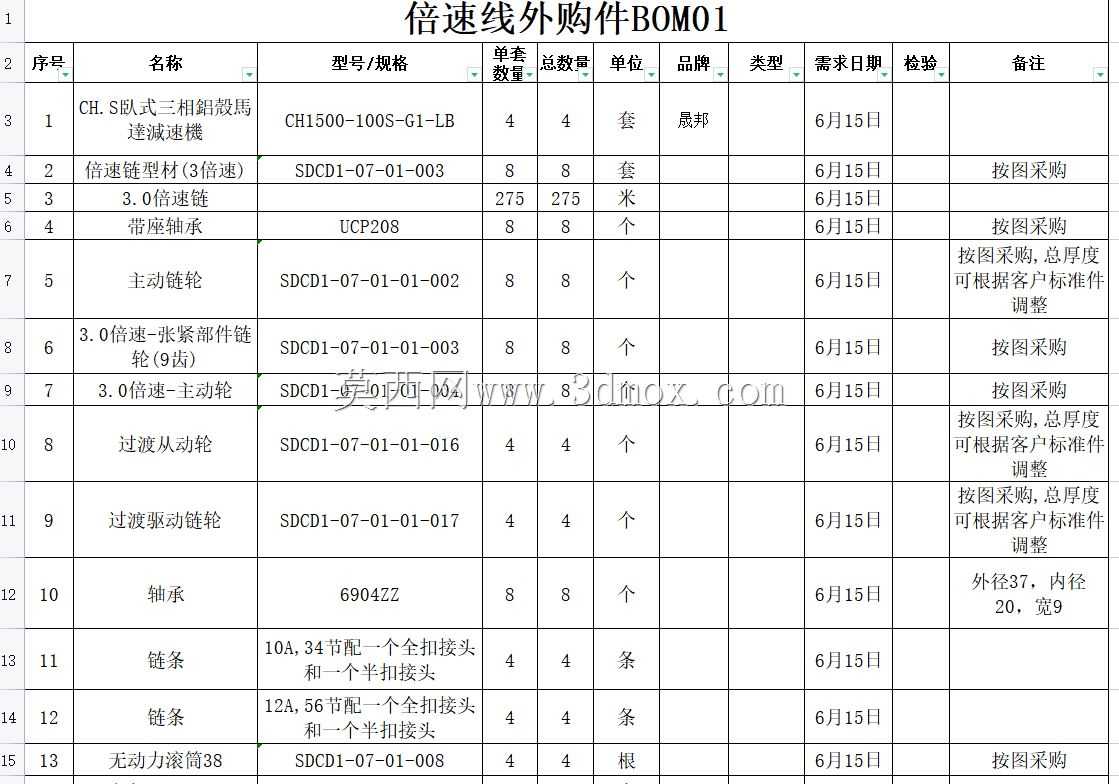

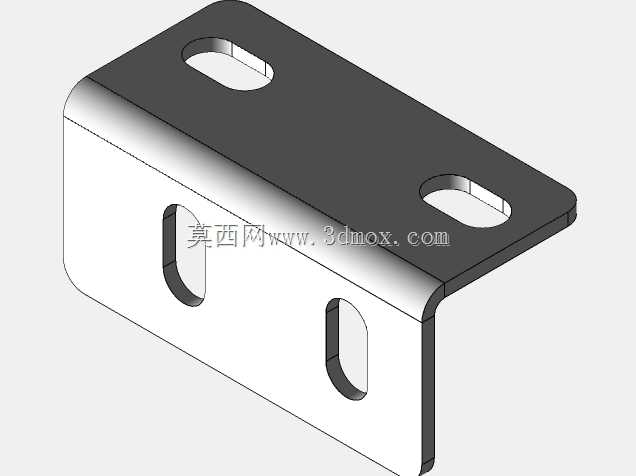

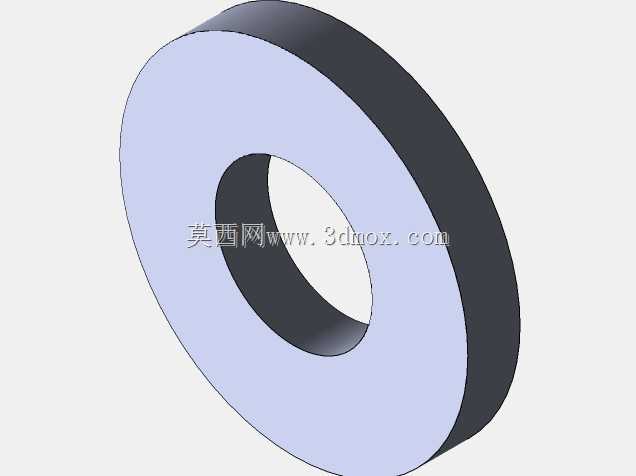

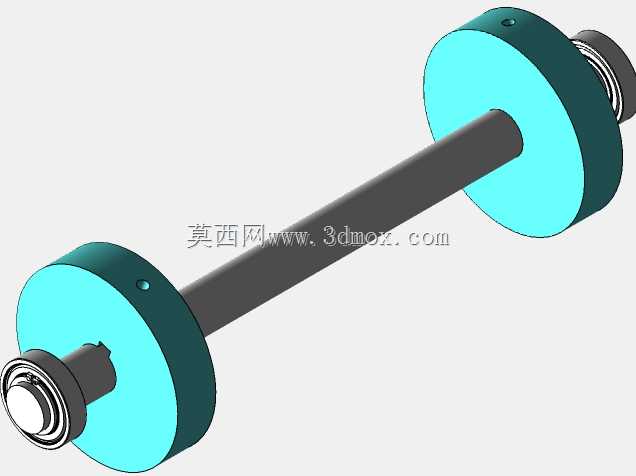

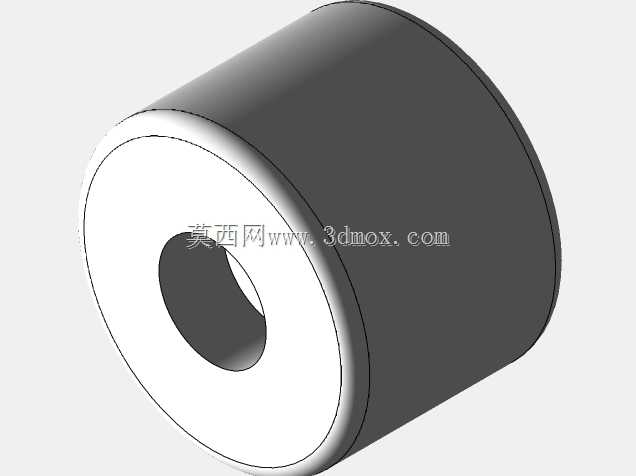

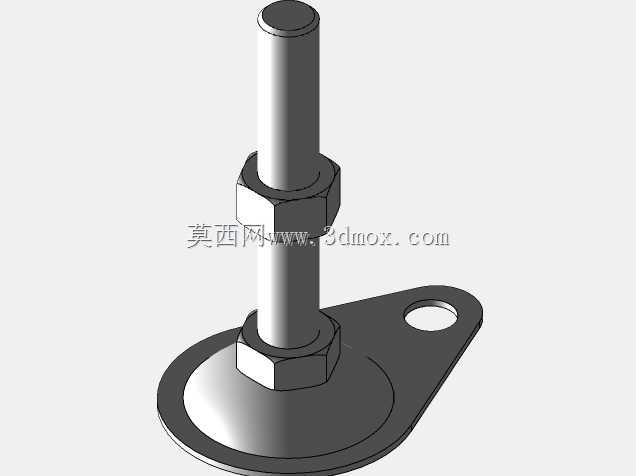

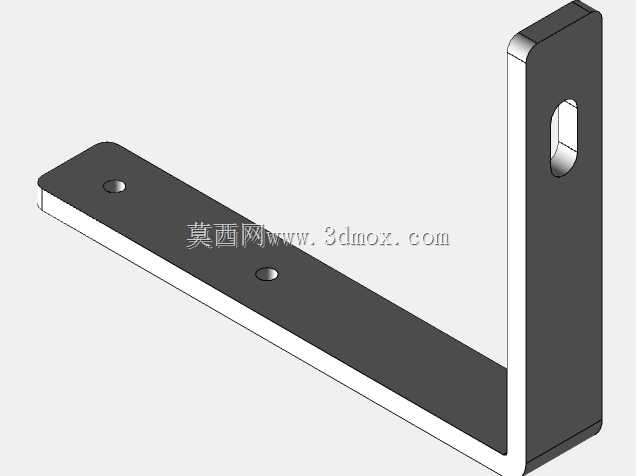

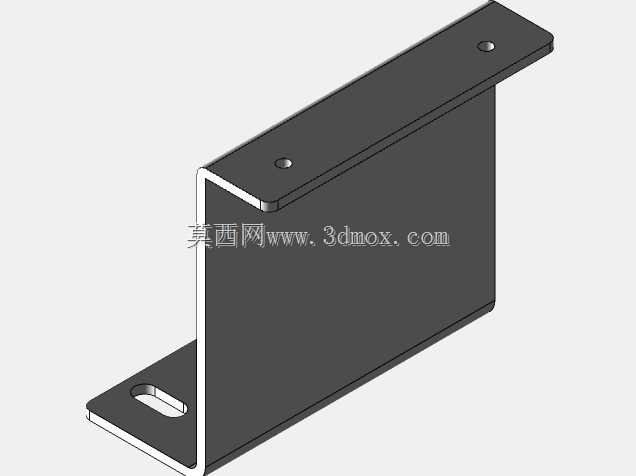

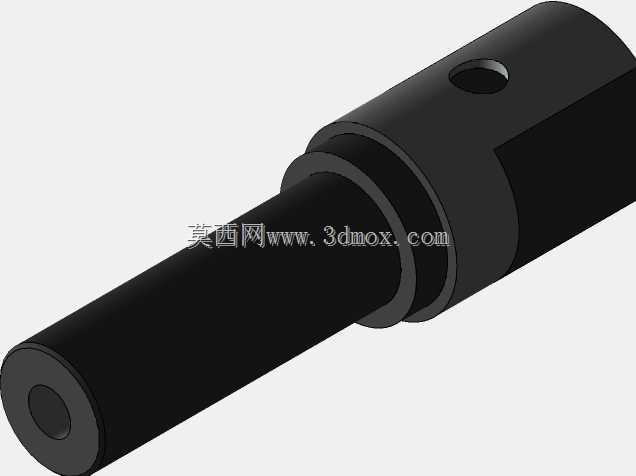

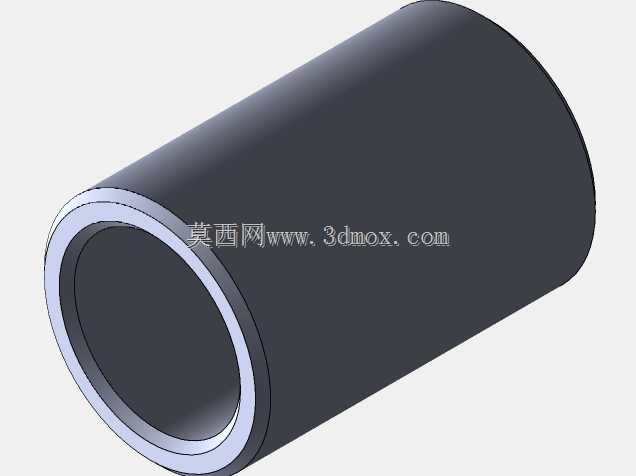

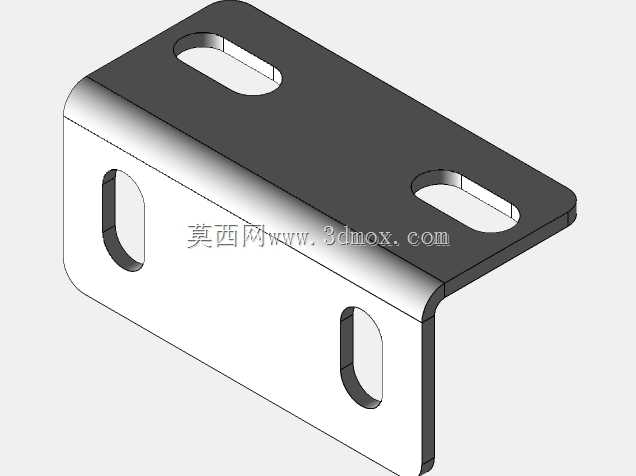

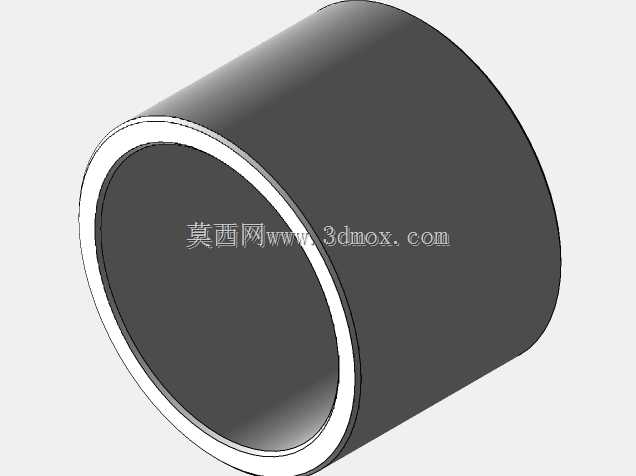

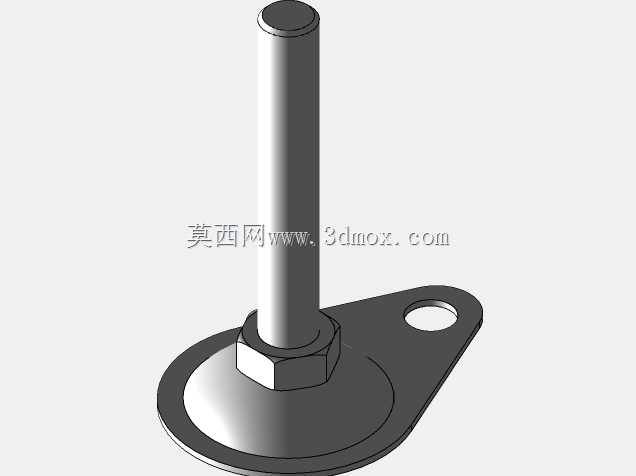

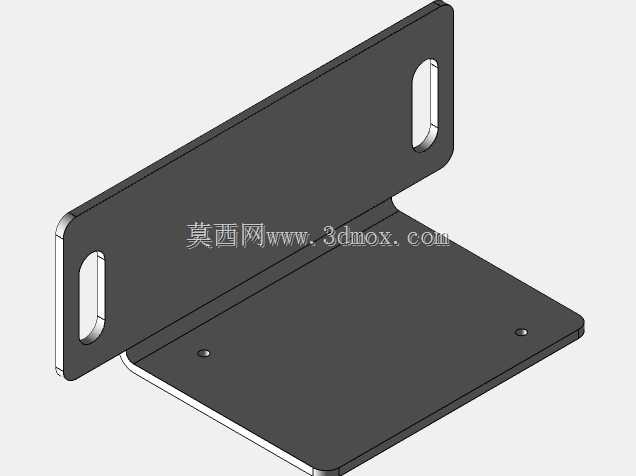

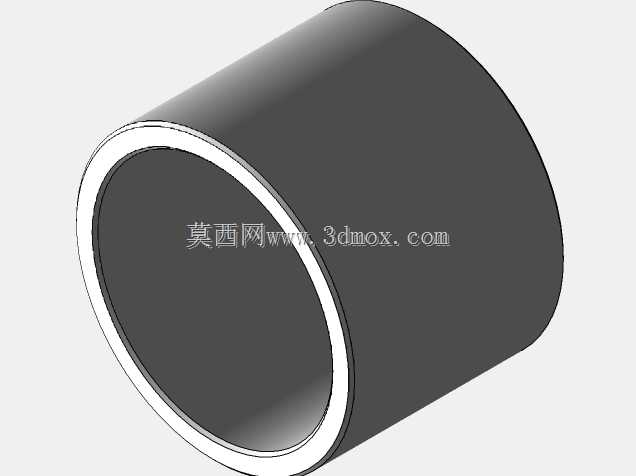

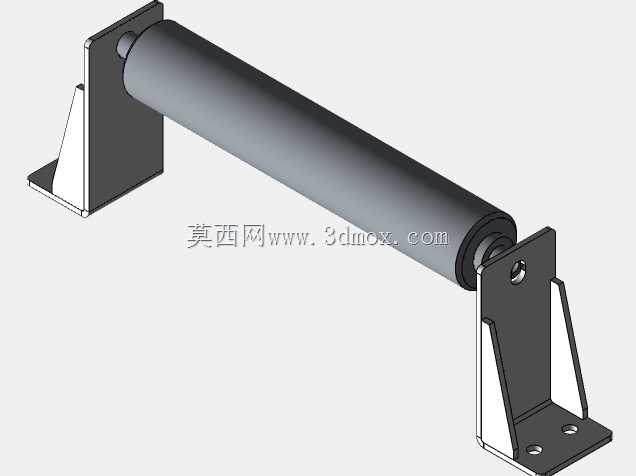

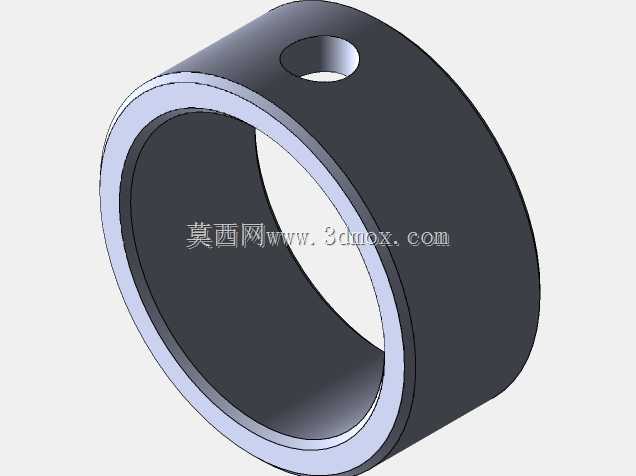

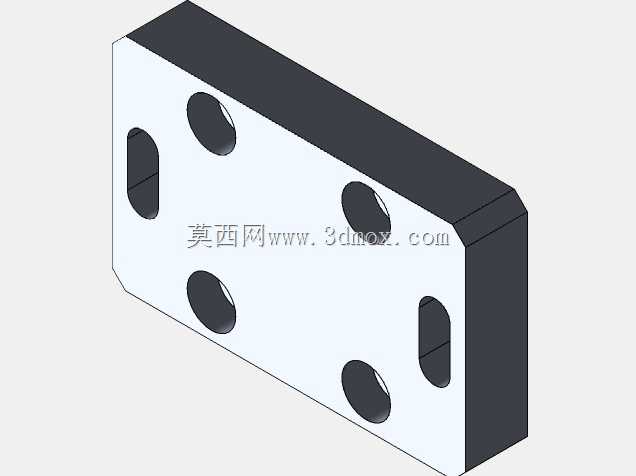

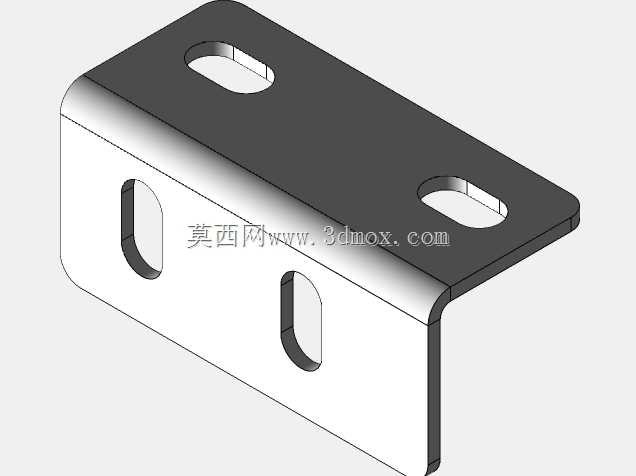

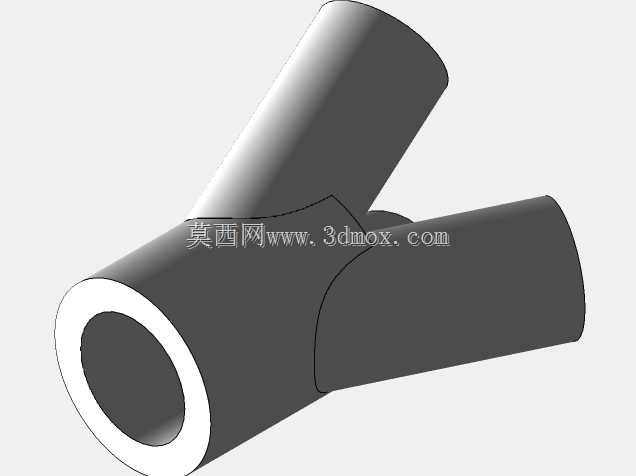

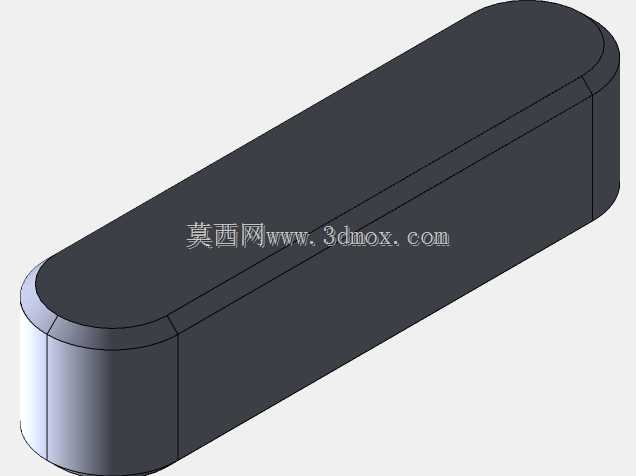

　　还配置了深沟球轴承用于从动辊筒的转动支撑，轴承内径、外径、宽度尺寸严格匹配辊筒轴径与安装座孔径，装配时采用过渡配合，既方便安装拆卸，也不会出现运行时内圈外圈打滑的问题。整套外购件清单里的所有部件均标注了单台用量与总用量，采购时可直接按照清单数量备货，备注栏里明确了部分部件的采购要求，比如铝型材、链轮等部件需要严格按照图纸尺寸加工，总厚度、安装孔位等参数可根据客户实际的托盘尺寸、产品重量需求做标准化调整，不需要重新开模定制，可大幅缩短整线的生产制造周期。在安装边界方面，整线的安装高度可根据作业人员的站立操作高度调整，常规配置下工作面高度为750mm，适配多数工厂的作业需求，线体侧面预留了工装板、电源插座、工艺卡片架的安装槽位，后期扩展工位功能时不需要在型材上打孔，直接通过T型螺栓即可固定配件。线体的驱动端安装位置预留了300mm的维护空间，方便后期检修电机、更换链轮，张紧端同样预留了200mm的操作空间，调整链条张紧度时不需要拆除周边的工位设备。所有外购件的选型均适配常规倍速线的安装尺寸，不同品牌的同规格部件可实现互换，后期维护更换配件时不需要对原有结构做改造，降低了设备的全生命周期维护成本。
