电动四轮越野代步全地形车结构设计

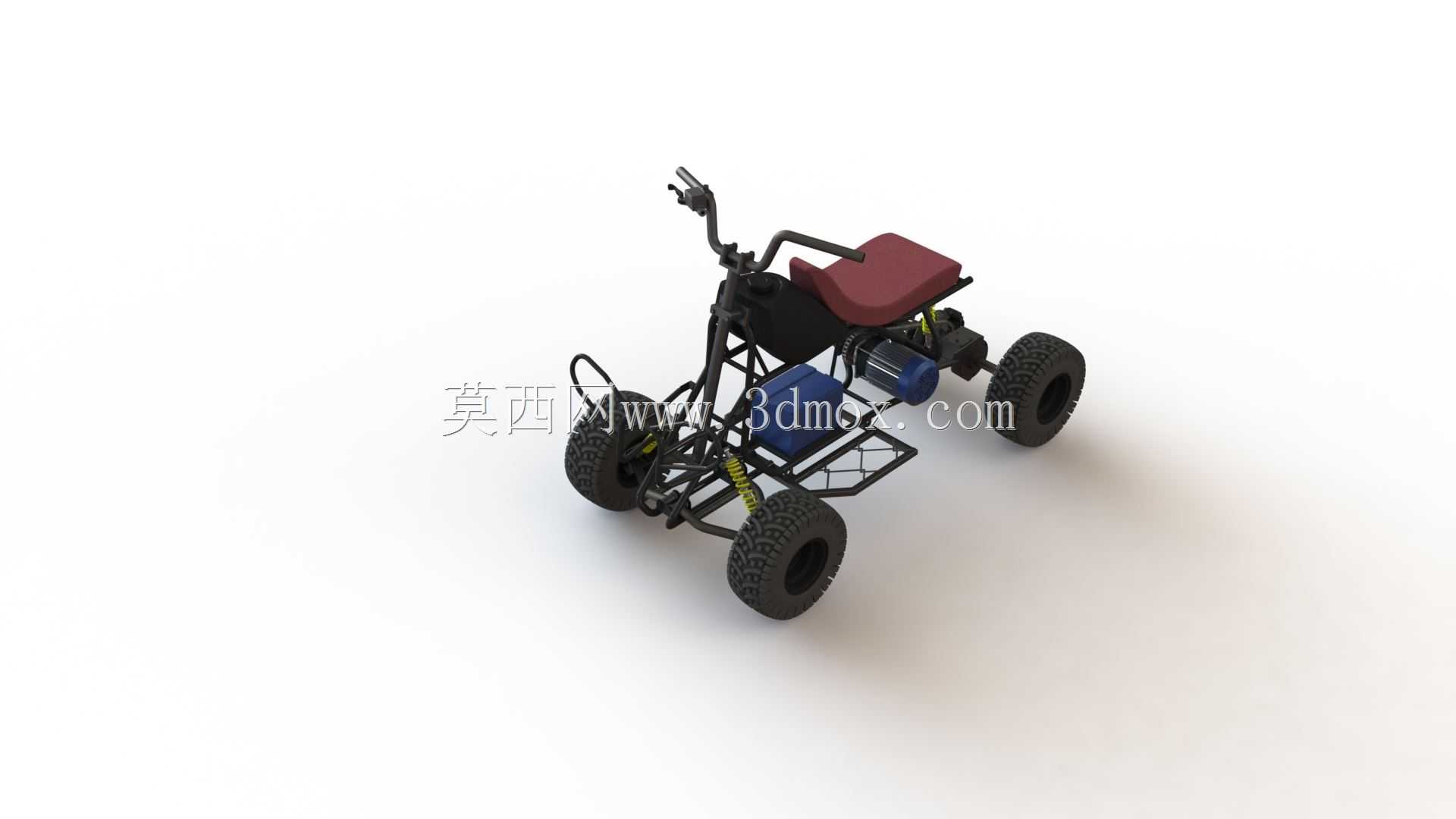

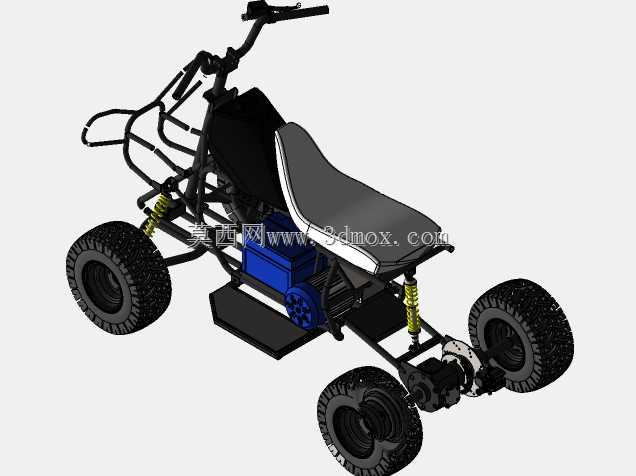

　　这款小型电动四轮载具的设计，最初瞄准的是园区短途接驳、景区非硬化路面观光、乡村狭窄道路代步这类细分场景，区别于常规两轮电动车的平衡门槛，四轮布局天然带来更低的倾覆风险，即便是没有骑行经验的使用者，也能快速上手操作，不需要额外的平衡练习。从结构布局来看，整车采用管架式焊接车身，主车架选用薄壁圆管弯折拼焊而成，这种结构的优势在于可以在控制整体重量的前提下，保证足够的扭转刚度，应对非铺装路面的颠簸冲击时，车架不会出现明显的形变余量，避免长期使用后出现焊缝开裂的问题。转向系统直接沿用了成熟的摩托车把式转向结构，转向柱通过万向节连接前轮转向摇臂，转向阻尼调校偏轻盈，原地转向时不需要施加太大的手力，低速挪车的操作便利性很高，

　　同时转向行程做了限位设计，避免大角度转向时轮胎与车架纵梁发生运动干涉。行走部分的四个车轮均采用大颗粒深花纹的低压越野轮胎，胎壁厚度充足，在碎石、浅草、泥泞路面行驶时可以提供足够的抓地力，同时轮胎本身可以吸收一部分路面传来的细碎震动，降低悬架系统的缓冲压力。前后悬架均搭配了螺旋弹簧配合筒式减震器的结构，前轮采用双叉臂独立悬架布局，后轮为整体桥搭配拖曳臂结构，这种搭配既可以保证前轮在起伏路面的贴地性，又能通过后轮整体桥的结构提升重载状态下的承载能力，单人乘坐加上少量随身行李的载荷下，悬架压缩行程处于最优工作区间，不会出现打底或者过硬弹跳的问题。动力单元后置布局，驱动电机固定在后桥上方的安装支架上，通过链传动结构将动力传递给后轮轴，

　　这种布局可以平衡整车前后轴的重量分配，避免前置电机带来的转向沉重问题，同时后置后驱的布局在爬坡时后轮附着力更强，不容易出现驱动轮打滑的情况。电池组布置在座椅下方的车架空腔内，这个位置处于整车的重心最低点，既可以降低整车重心提升行驶稳定性，又能利用车架管梁对电池组形成环绕防护，避免行驶中飞溅的碎石或者轻微磕碰损伤电池外壳。座椅采用一体式鞍座设计，座垫填充了高回弹发泡材料，靠背角度做了小幅后倾处理，长时间乘坐时腰部有足够的支撑，不会很快产生疲劳感。操控部件全部集中在车把区域，油门转把、刹车手柄、灯光控制开关都按照常规两轮车的操作习惯布置，用户不需要重新适应操作逻辑。车架前部预留了小型置物篮的安装位，可以放置随身背包或者小型工具，

　　后部也预留了加装货架的安装孔位，用户可以根据自身使用需求拓展载物能力。从安装边界来看，整车宽度控制在1.1米以内，长度不足1.8米，转弯半径很小，在狭窄的乡间小路、园区步道上可以灵活掉头，不需要太大的通行空间，整车高度控制在1.2米左右，进出常规的院门、园区限宽杆都不会有阻碍。设计过程中对所有运动部件都做了运动仿真校核，车轮上下跳动、转向全行程、减震压缩到极限位置时，都不会出现部件之间的硬干涉，所有线束的走向都沿着车架管梁布置，预留了足够的活动余量，避免车架震动时线束被拉扯断裂。刹车系统采用前后轮鼓刹结构，制动力度调校线性，不会出现轻踩就抱死的情况，配合低速行驶的定位，足够满足日常使用的制动需求。整车的离地间隙做到了180mm以上，一般的路面凸起、浅坑都可以顺利通过，不会出现托底磕碰车架或者电池的问题。在细节设计上，车架的所有焊缝位置都做了打磨处理，避免尖锐的焊渣凸起划伤使用者或者划破线路表皮，所有外露的转动部件都加装了简易的防护盖板，避免骑行时衣物卷入转动结构造成危险。
