电动遥控越野竞速车架结构设计

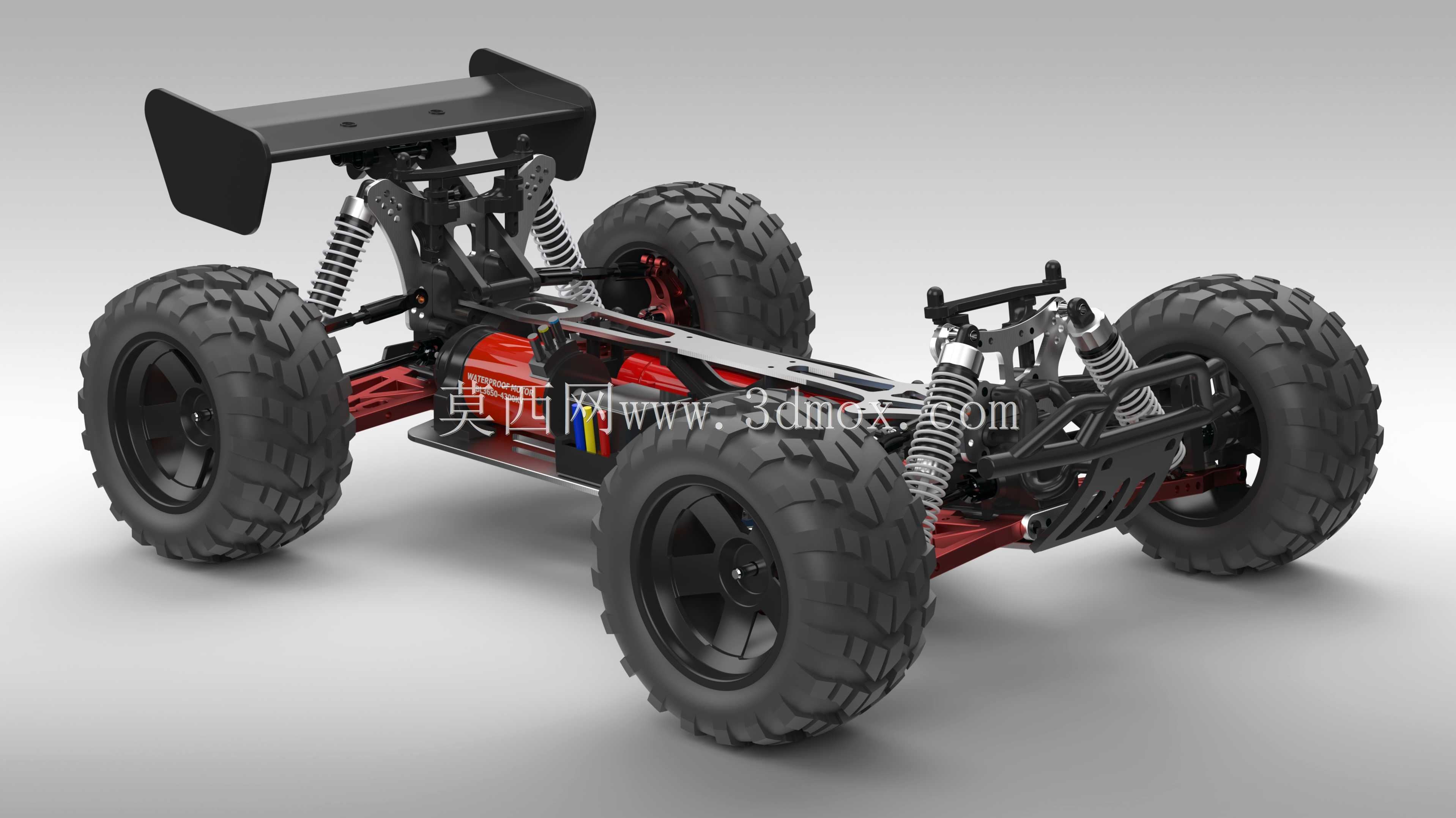

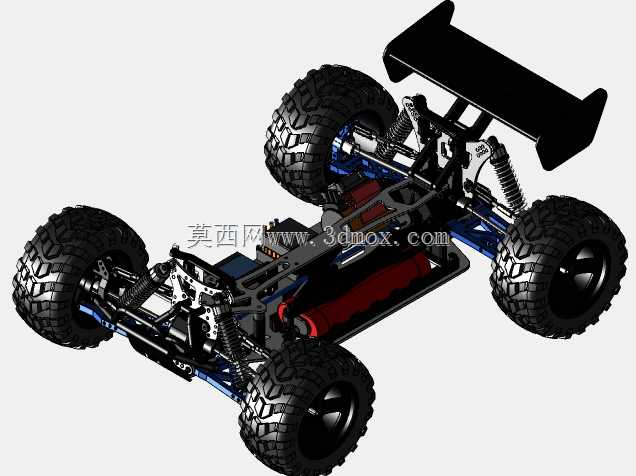

　　这套电动遥控越野车架的设计，核心面向户外非铺装路面的竞速、攀爬娱乐场景，同时也可作为高校机械专业车辆工程方向的教学演示载体，帮助学习者理解独立悬架、传动布局、整车配重的工程逻辑。从实际使用场景出发，这类车架需要应对碎石路、土坡、浅草甸等复杂路况，因此在结构设计上优先考虑抗冲击性与行驶稳定性，而非单纯追求平路极速。整车采用中置动力布局，将动力核心单元固定在车架中部的金属承托板上，前后轴荷分配接近1:1，在飞跃落地时能减少前后端的俯仰冲击，避免出现栽头或翘尾失控的情况。车架主体承托结构采用双层板设计，上层为轻量化镂空金属板，兼顾结构强度与减重需求，下层为加强型承力梁，直接连接前后悬架安装座，将路面冲击通过悬架传递至车架时，

　　能通过双层结构分散应力，避免单点应力集中导致的车架断裂。前后悬架均采用双叉臂独立悬架结构，上臂与下臂均为可调长度设计，可根据不同路面的抓地力需求调整车轮外倾角与前束角，在铺装路面竞速时可将外倾角调至负值提升过弯抓地力，在攀爬场景下可调整悬架行程提升车轮贴地能力。避震单元采用螺旋弹簧配合液压阻尼筒的结构，安装位置采用斜置布局，相比垂直安装能在相同压缩行程下获得更线性的阻尼反馈，在车轮受到垂直冲击时，阻尼筒能快速吸收震动，避免弹跳导致的轮胎抓地力丧失。传动系统采用四轮驱动布局，动力从中置电机输出后，通过中央传动轴分别传递至前后差速器，差速器采用密封式齿轮结构，可填充阻尼脂调整差速锁止力度，

　　在低抓地力路面可提高阻尼脂粘度让左右轮动力分配更均匀，在高抓地力铺装路面可降低粘度提升过弯灵活性。转向系统采用前置舵机安装布局，舵机通过可调长度的转向拉杆连接左右转向节，转向阿克曼角经过校准，在过弯时内侧车轮转角大于外侧车轮，减少轮胎侧滑磨损。车架的安装边界设计上，预留了标准尺寸的电池仓空间，可适配常规规格的动力电池组，电子调速器与接收机的安装位均设置了减震泡棉安装槽，避免行驶震动导致电子元件接插件松脱。车轮采用大颗粒越野胎纹设计，胎面橡胶材质偏软，在碎石路面能嵌入缝隙获得额外抓地力，轮毂采用六方结合结构，与轮轴的配合间隙控制在合理范围，既保证拆装便利性，又不会出现行驶中轮毂晃动的问题。车尾的尾翼安装座采用可调角度设计，

　　可根据行驶速度调整尾翼攻角，在高速行驶时提供合适的下压力，提升后轮抓地力，同时尾翼采用柔性材质，在发生碰撞时可产生形变吸收冲击，不会直接断裂。车架的所有连接点均采用金属衬套配合螺丝紧固，相比塑料直接锁螺丝的结构，反复拆装维护时不会出现滑牙问题，日常维护仅需定期检查避震油状态、差速器齿轮磨损情况以及各拉杆球头的间隙即可。在结构设计阶段，还充分考虑了零部件的通用性，大部分易损件如摆臂、转向杯、避震筒都采用行业通用规格，使用者在损坏后可快速替换配件，无需单独定制。从建模逻辑来看，所有运动部件都预留了合理的活动间隙，比如悬架上下跳动时不会与车架主体、传动部件发生运动干涉，转向打满时轮胎不会摩擦到避震筒与车架侧板，装配公差控制在合理范围，既不会因间隙过大导致行驶松散，也不会因间隙过小出现卡滞问题。
