小型拖挂式旅居露营拖车结构设计

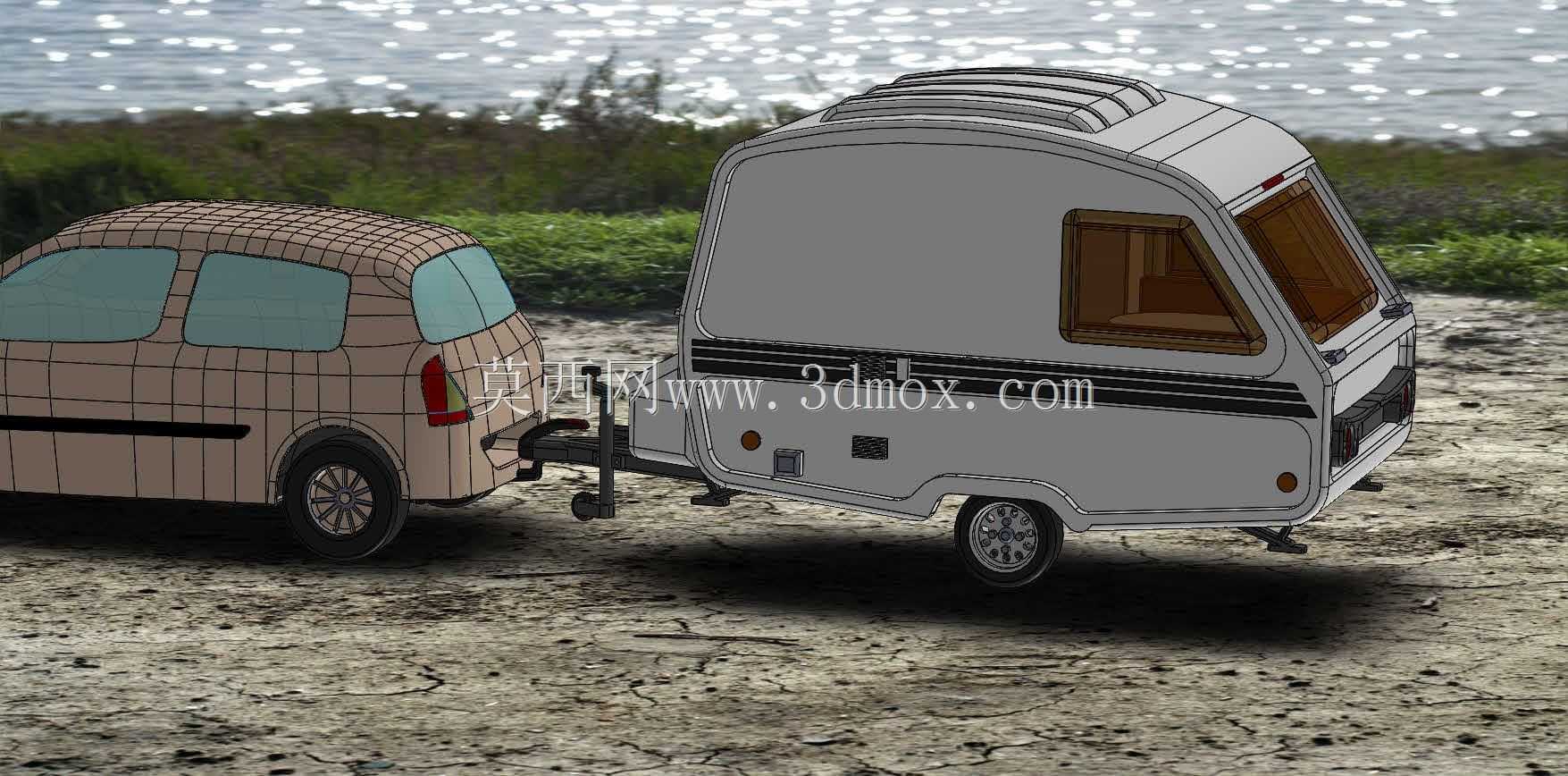

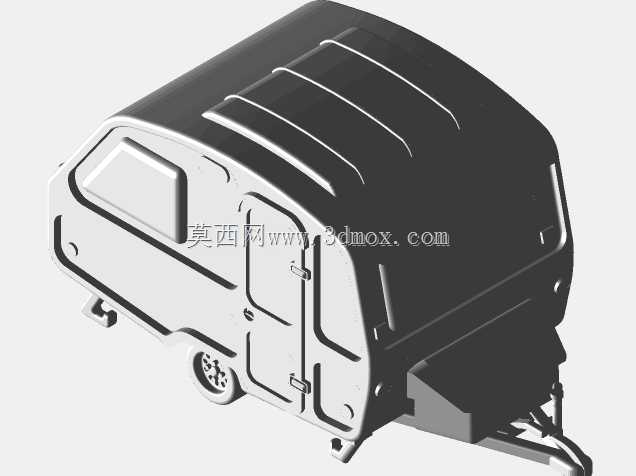

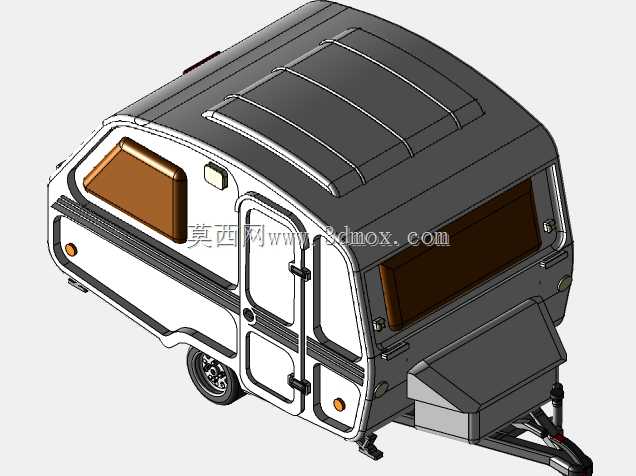

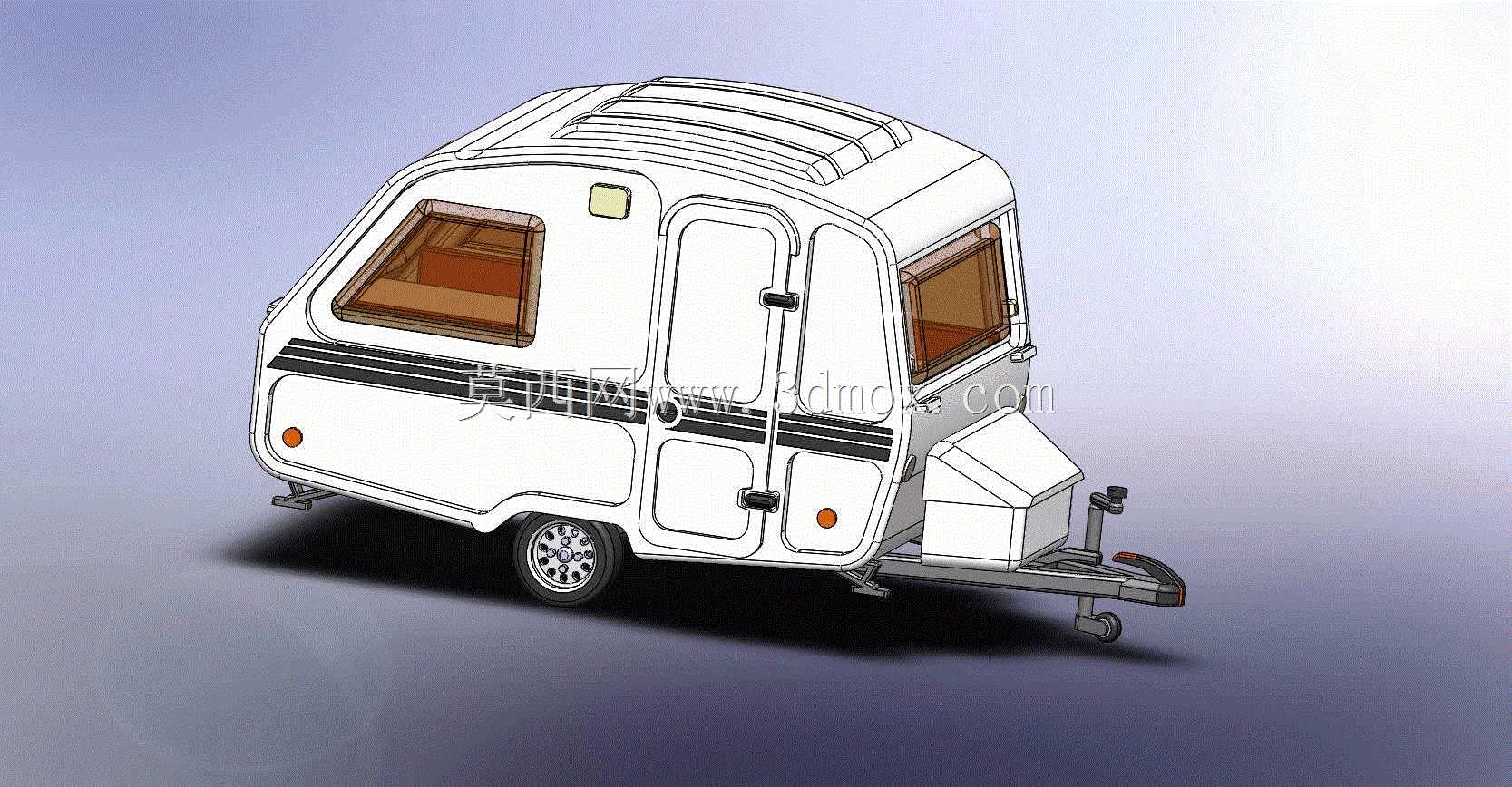

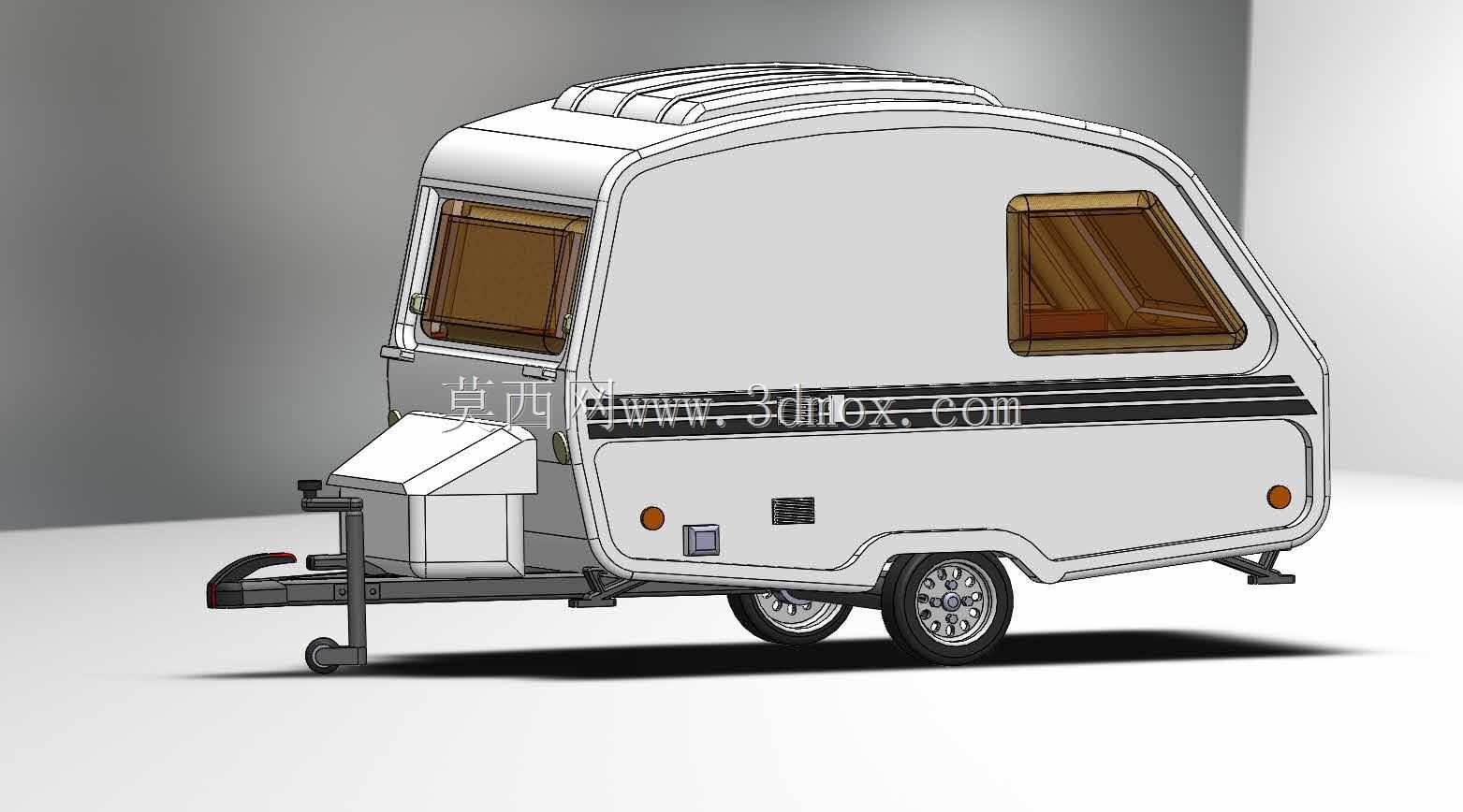

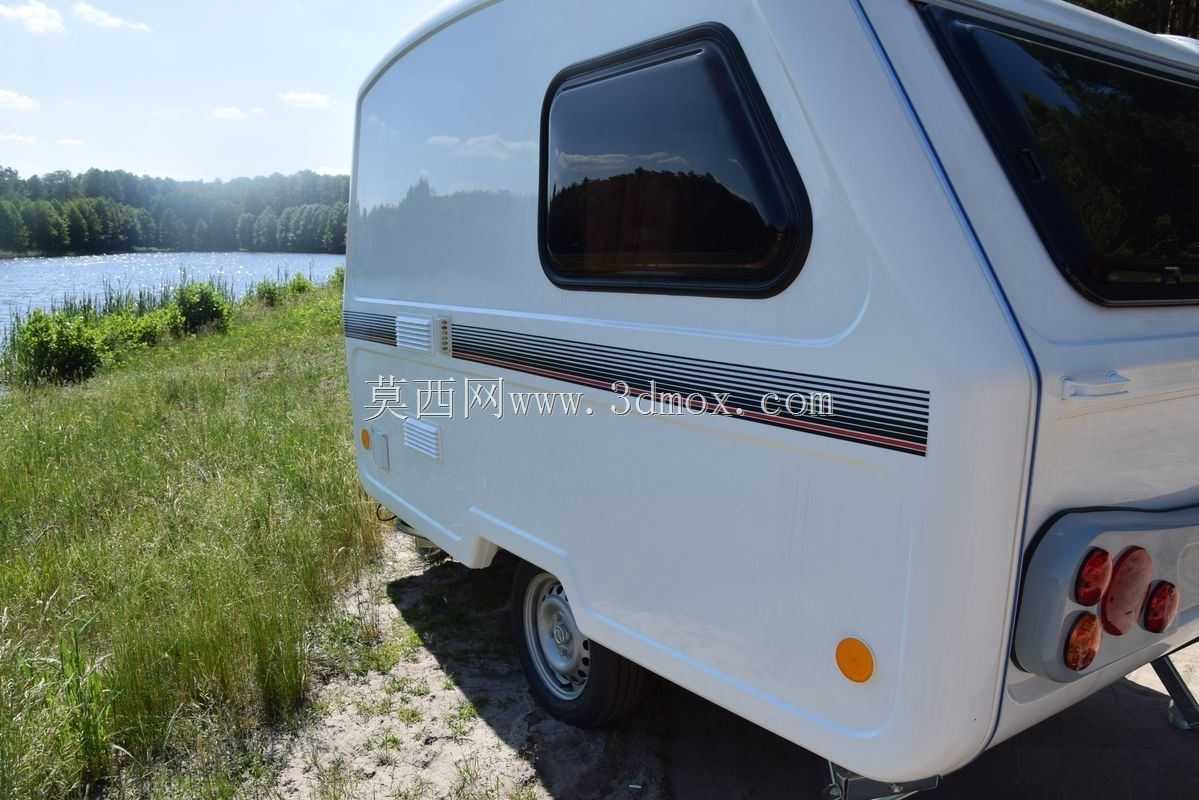

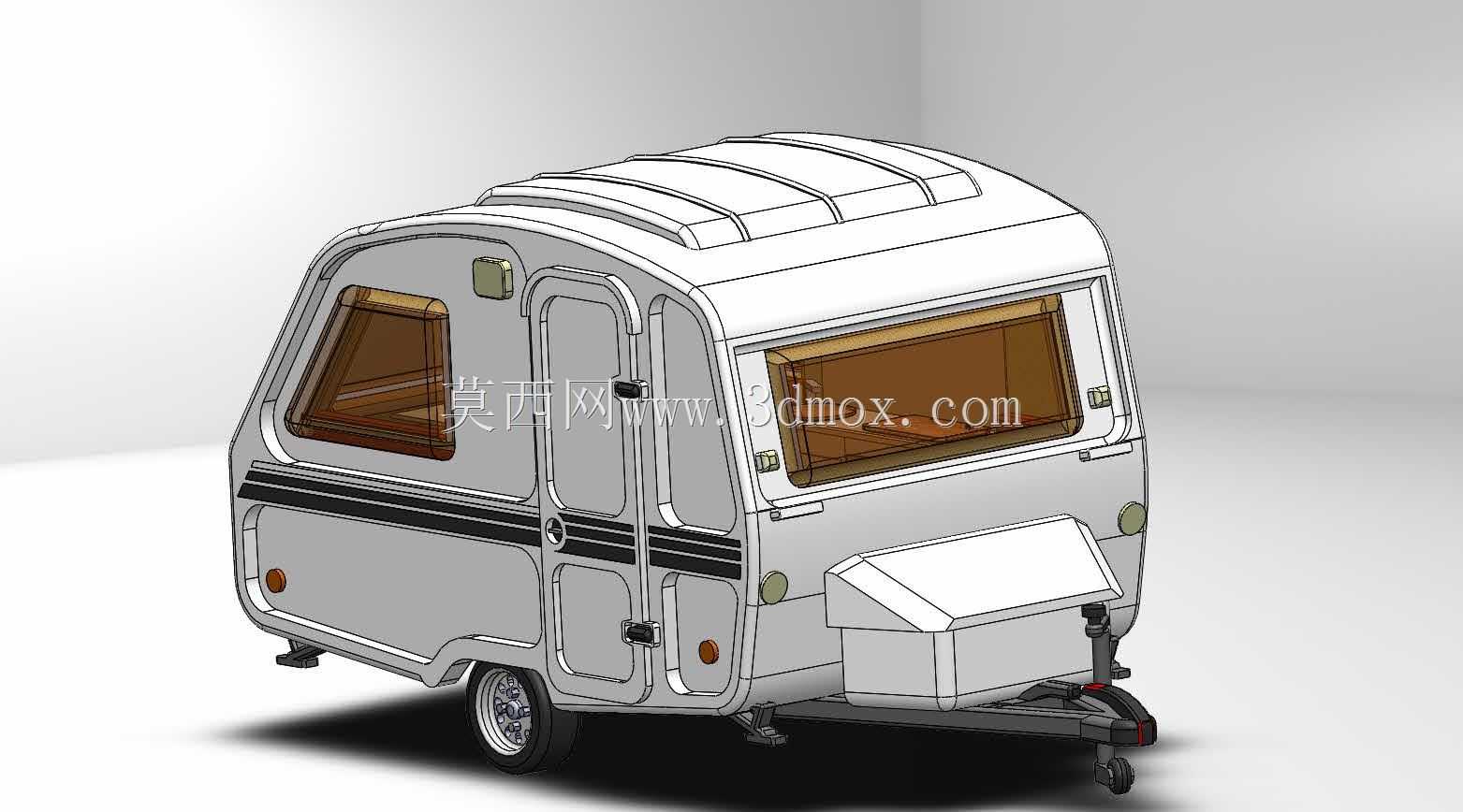

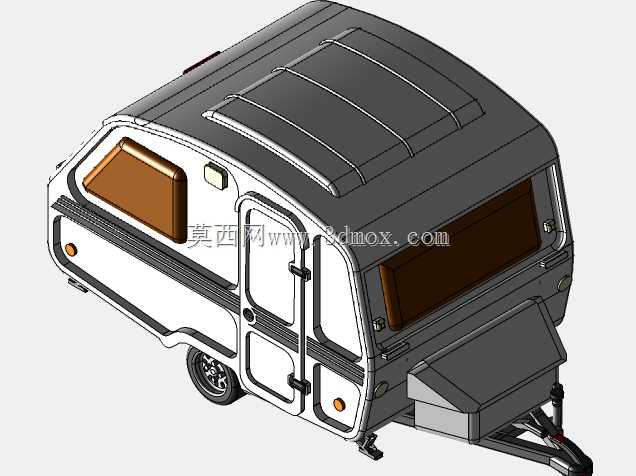

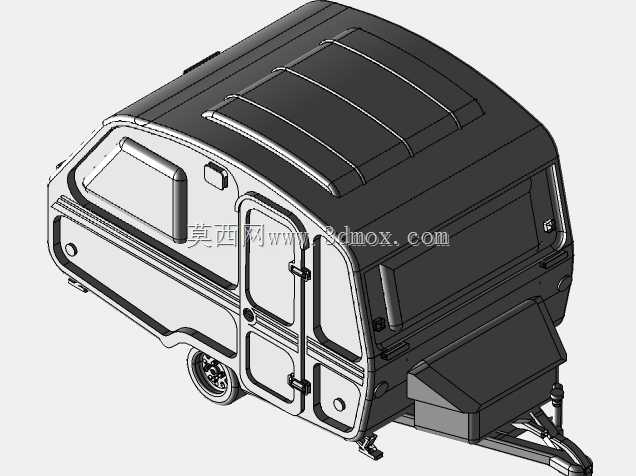

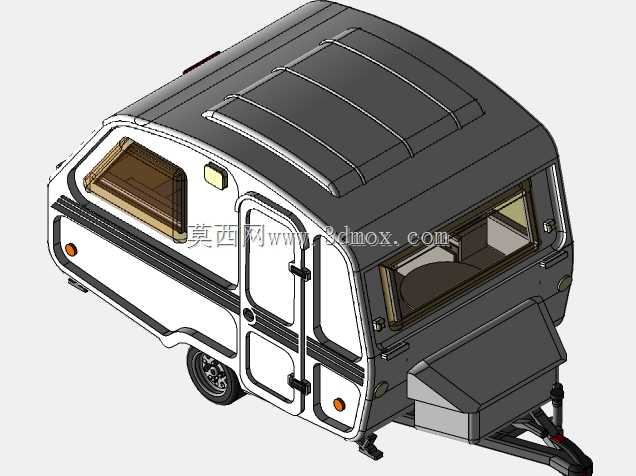

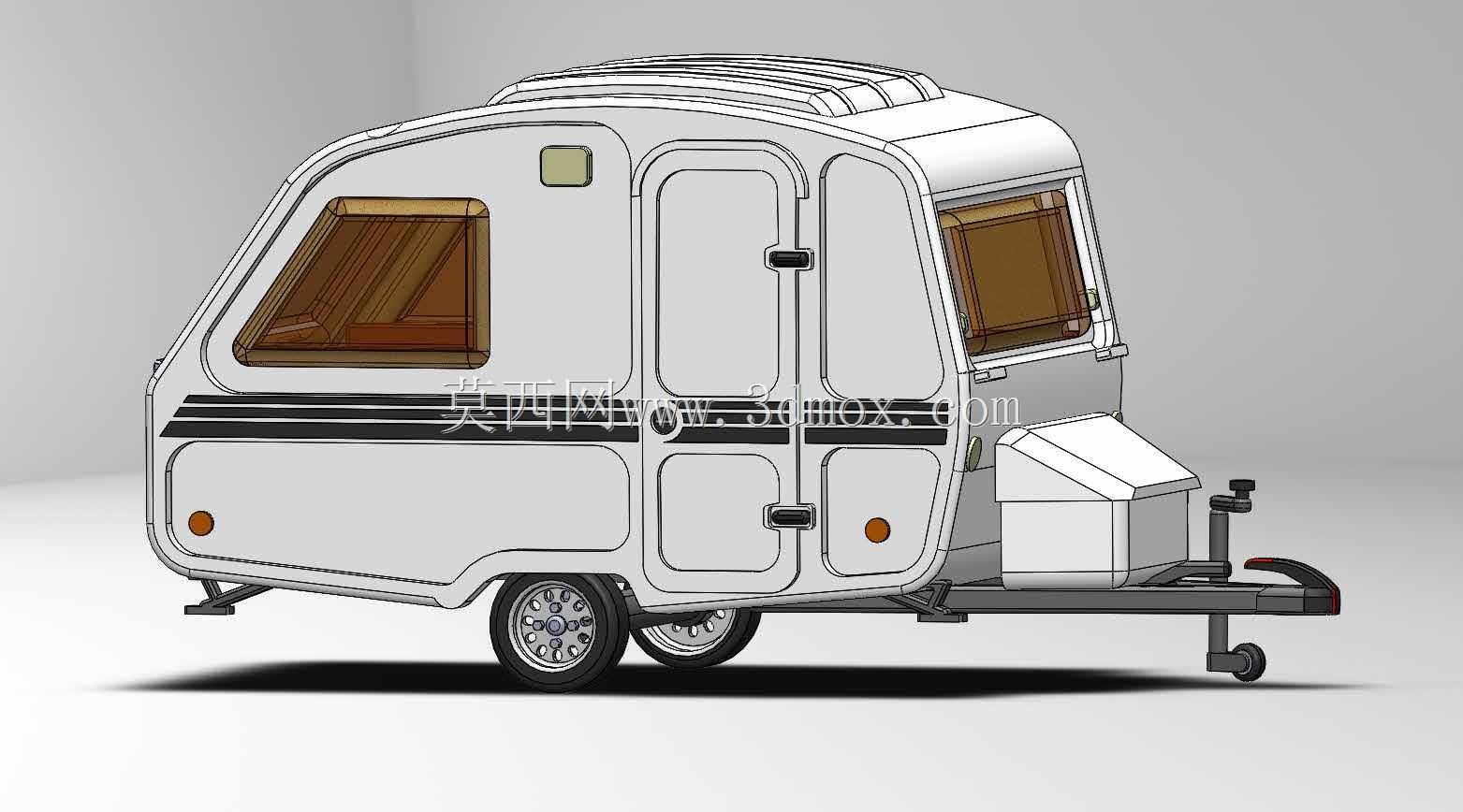

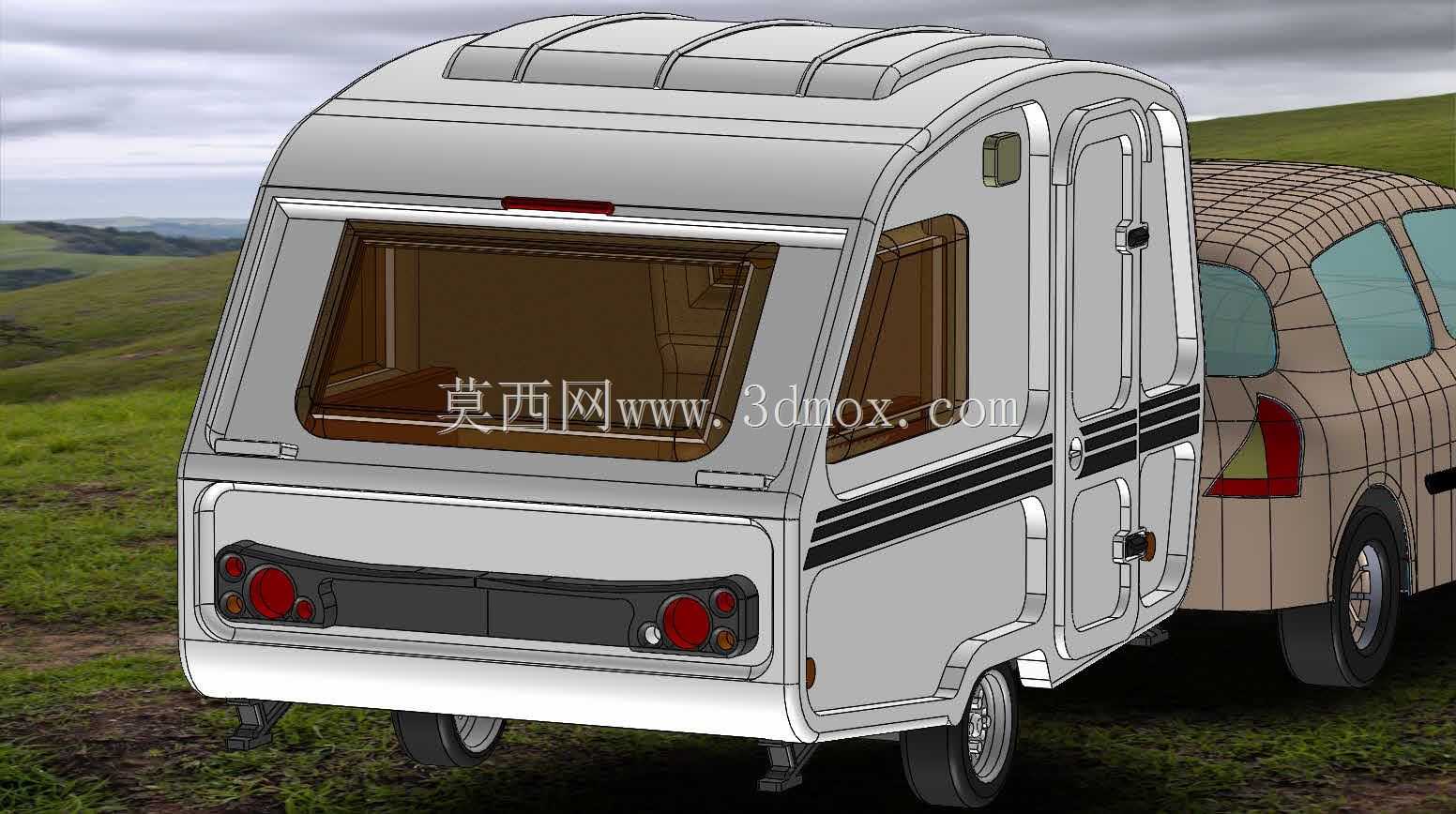

　　也不会因下压力过小出现高速行驶时挂车甩尾的安全隐患。车身外形采用圆润的弧面过渡设计，车头位置做了大倾角的迎风面处理，能够有效降低拖挂行驶过程中的风阻系数，减少牵引车的额外动力消耗，对于新能源车型而言，这种低风阻外形设计也能降低拖挂状态下的续航衰减幅度。车身侧面设置有通长的装饰条集成侧示廓灯安装位，能够在夜间行驶时清晰标示挂车的整体外廓宽度，提醒周边车辆保持安全车距。车身侧部的观察窗采用内嵌式安装结构，窗体与车身外表面齐平，避免突出结构带来的额外风噪，同时窗体边框做了密封防水处理，能够应对户外露营时的降雨天气，不会出现雨水渗漏进车内的问题。车顶设置有三道凸起的导流筋结构，既能够提升车顶的整体结构刚度，这款小型拖挂旅居挂车的设计，核心瞄准短途户外露营、近郊休闲旅居的使用场景，适配绝大多数家用小型乘用车的拖挂牵引能力，无需牵引车具备大排量动力储备，普通家用燃油车、新能源乘用车均可完成牵引动作，适配日常家庭周末短途出游、轻量化户外旅居的实际需求。设计过程中优先考虑拖挂状态下的行驶稳定性，整车采用单轴单轮组的承载结构，轮距设定匹配主流家用乘用车的轮距区间，行驶过程中不会出现轮距差带来的侧向拖拽力矩，高速行驶时的侧风耐受能力经过结构重心优化，整车质心集中在车轴正上方偏前位置，牵引连接点处的下压力控制在乘用车后拖钩允许的承载范围内，既不会出现下压力过大导致牵引车尾部下沉、转向抓地力不足的问题，

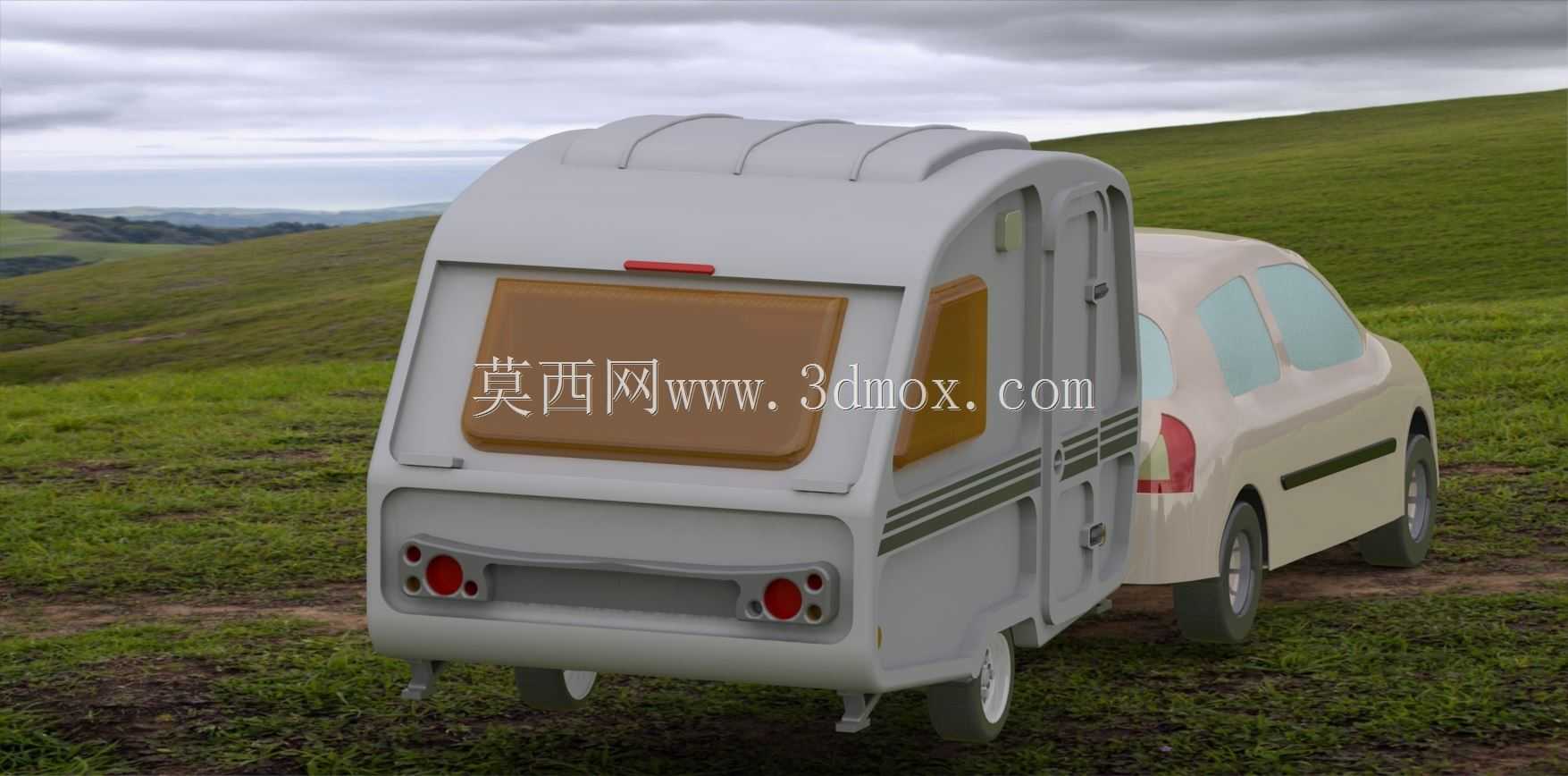

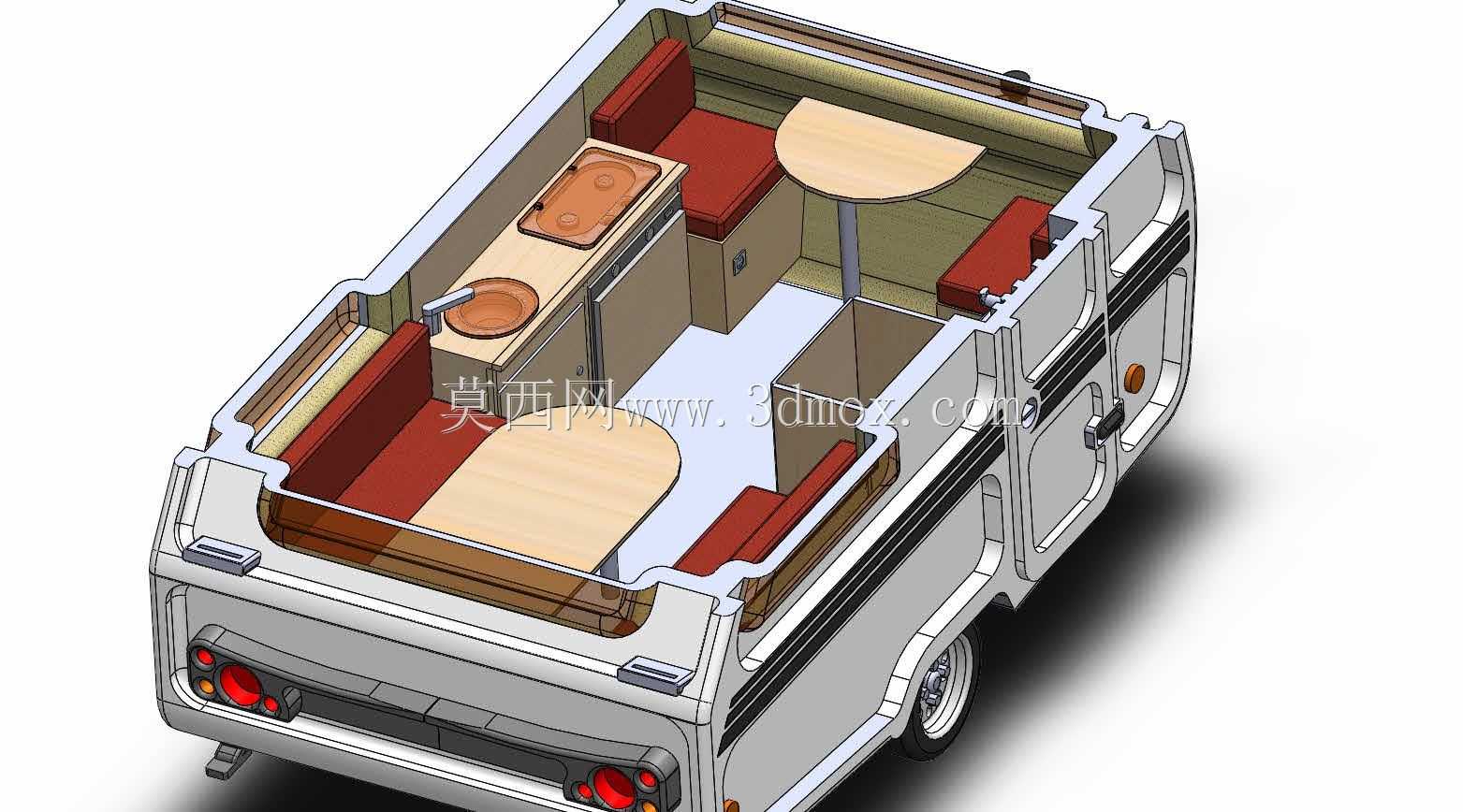

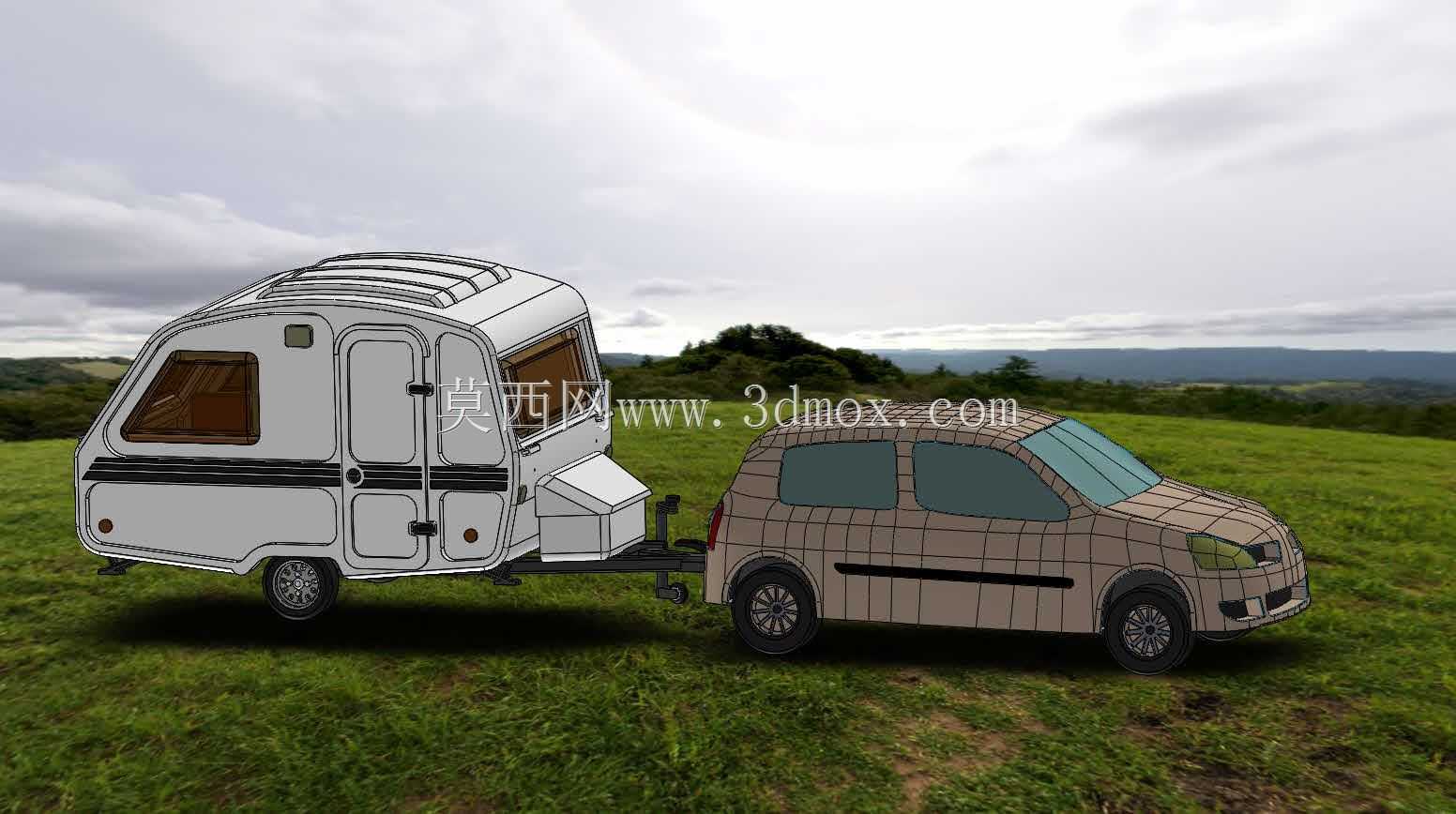

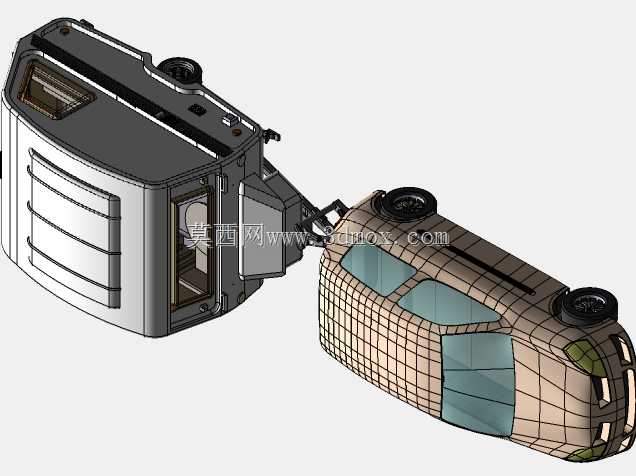

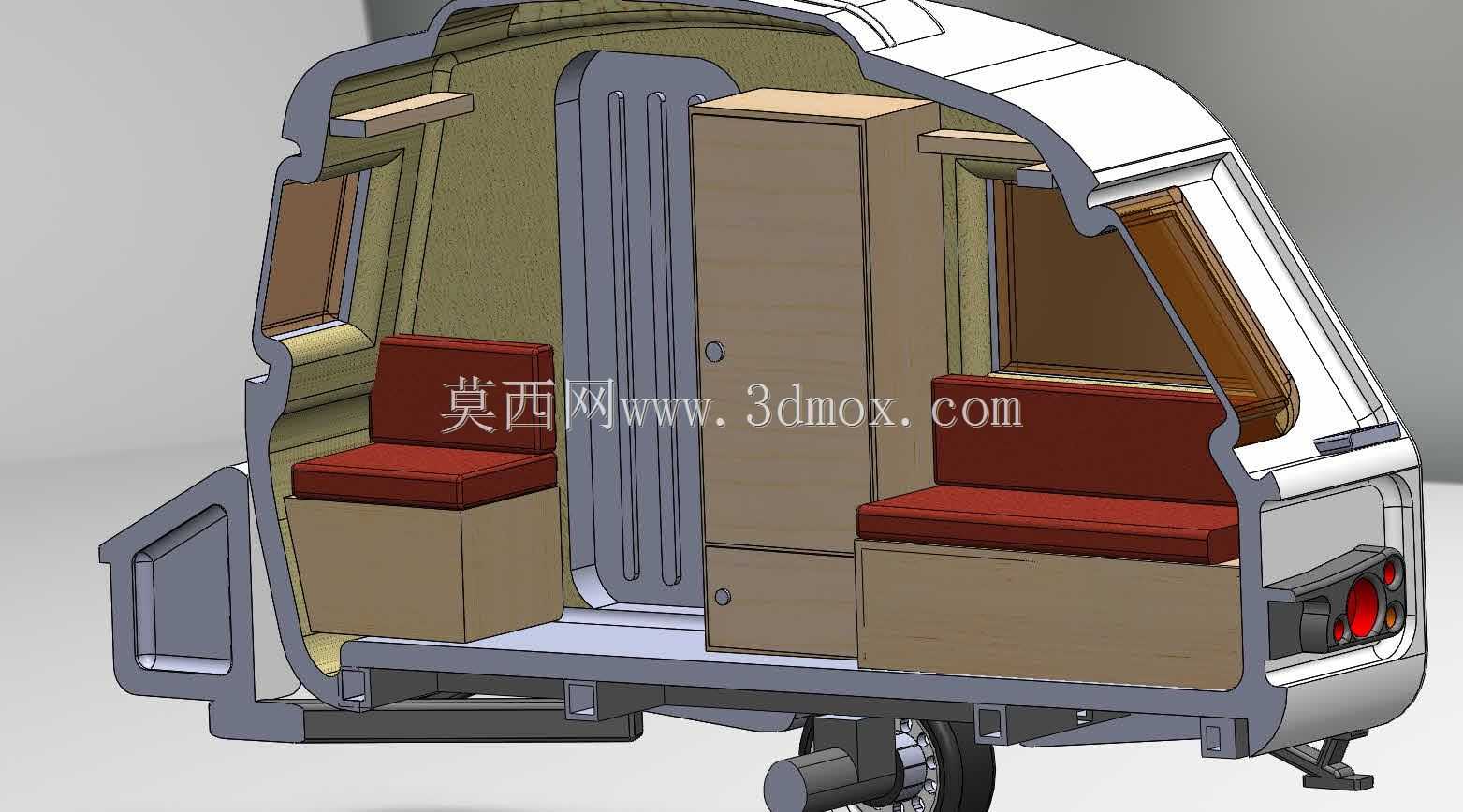

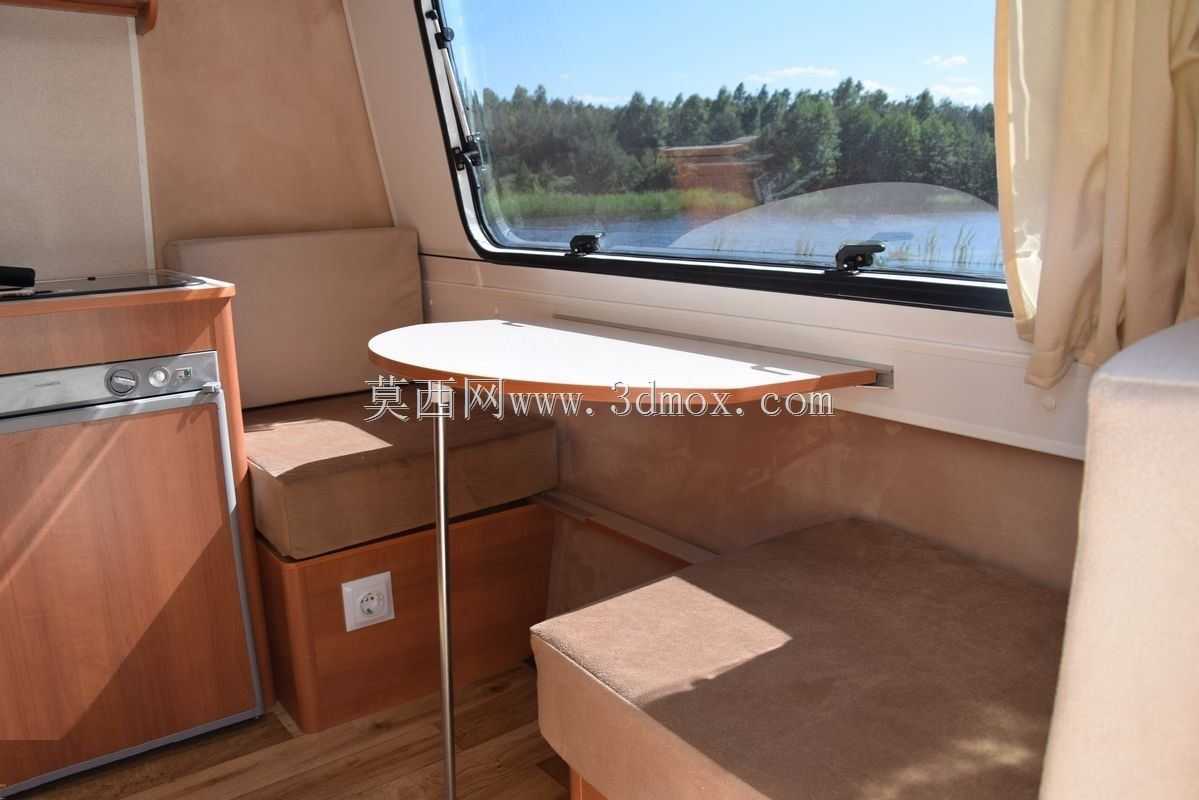

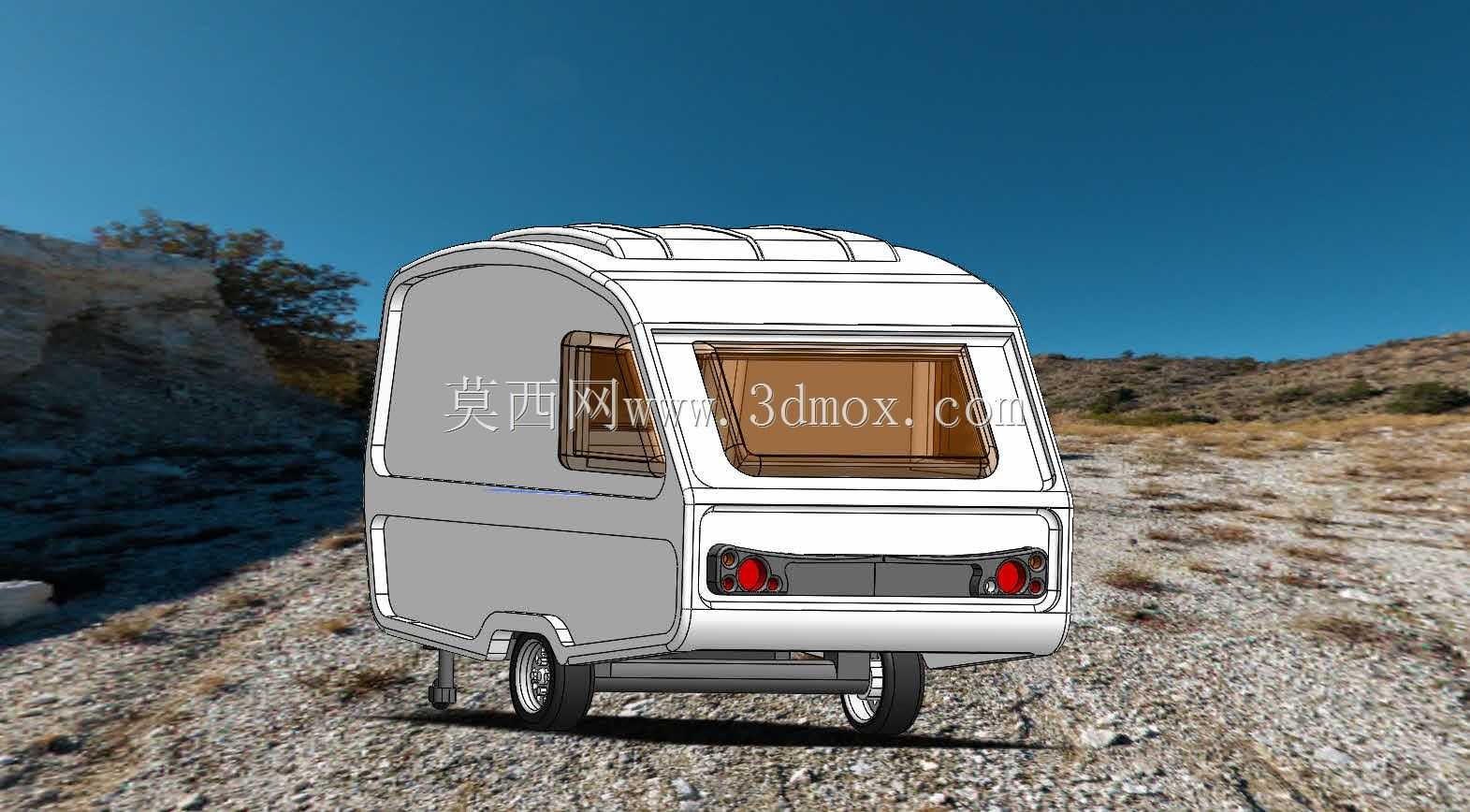

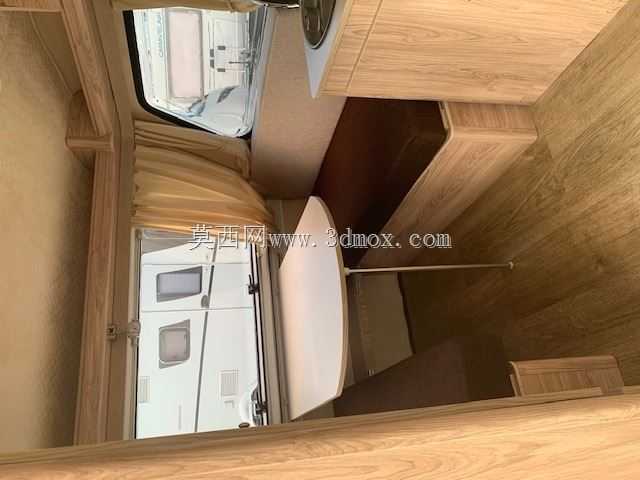

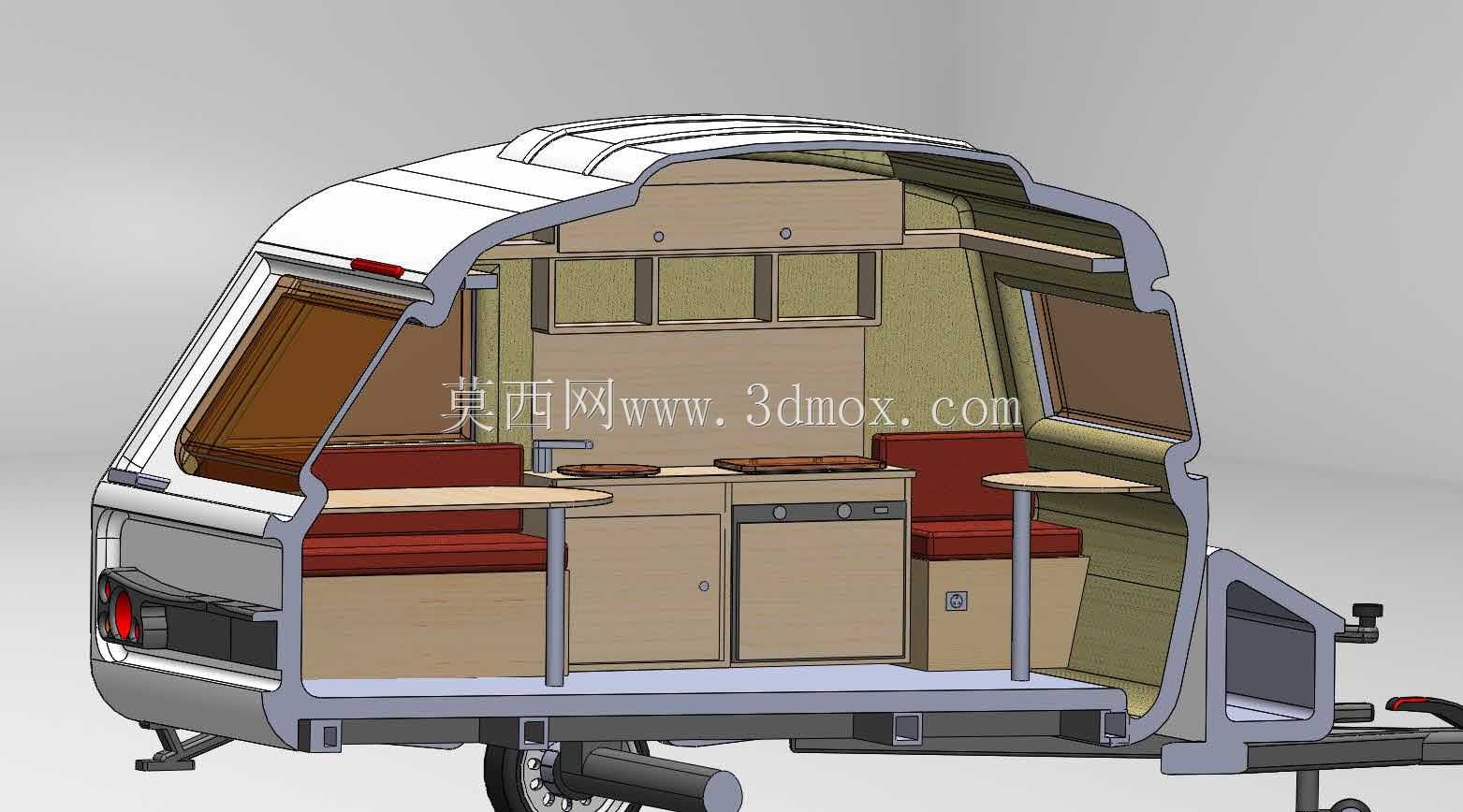

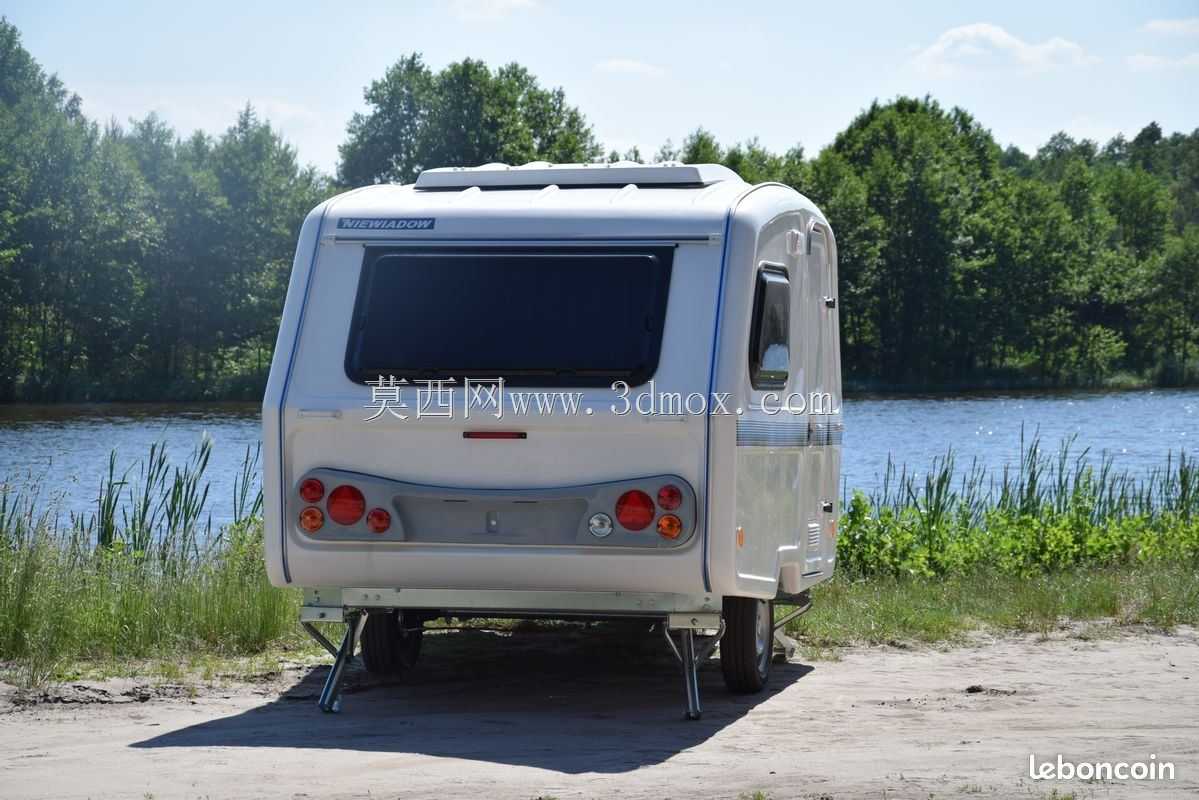

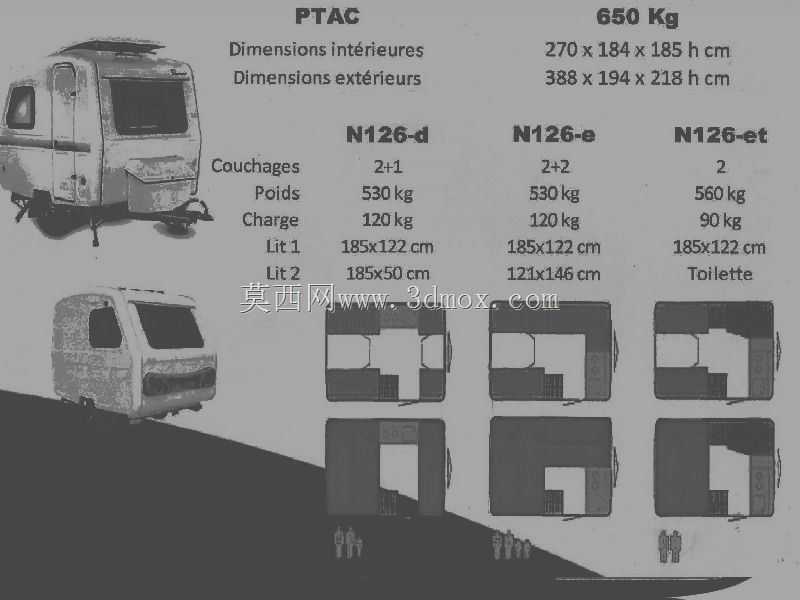

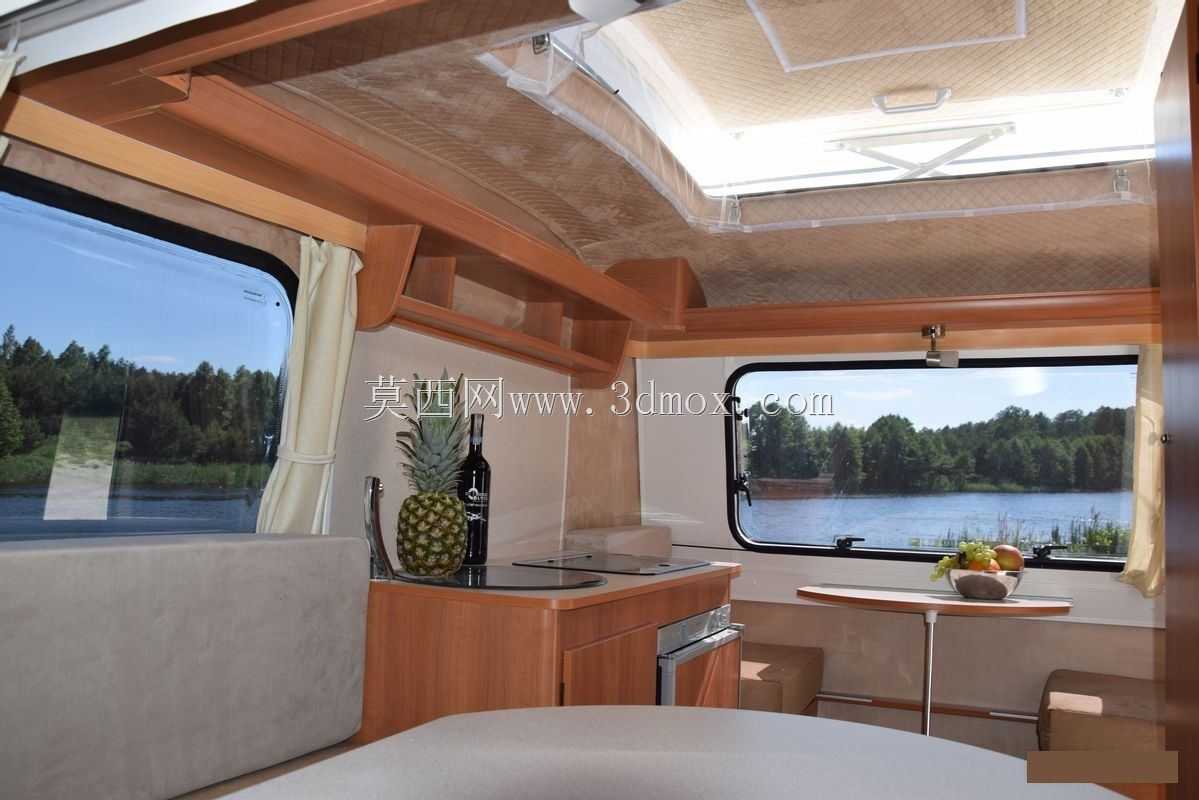

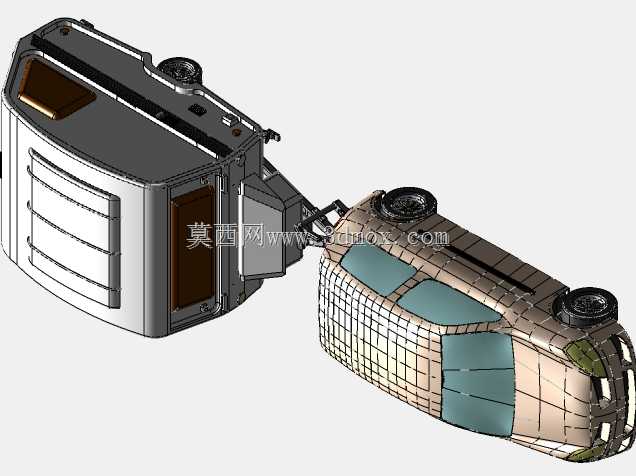

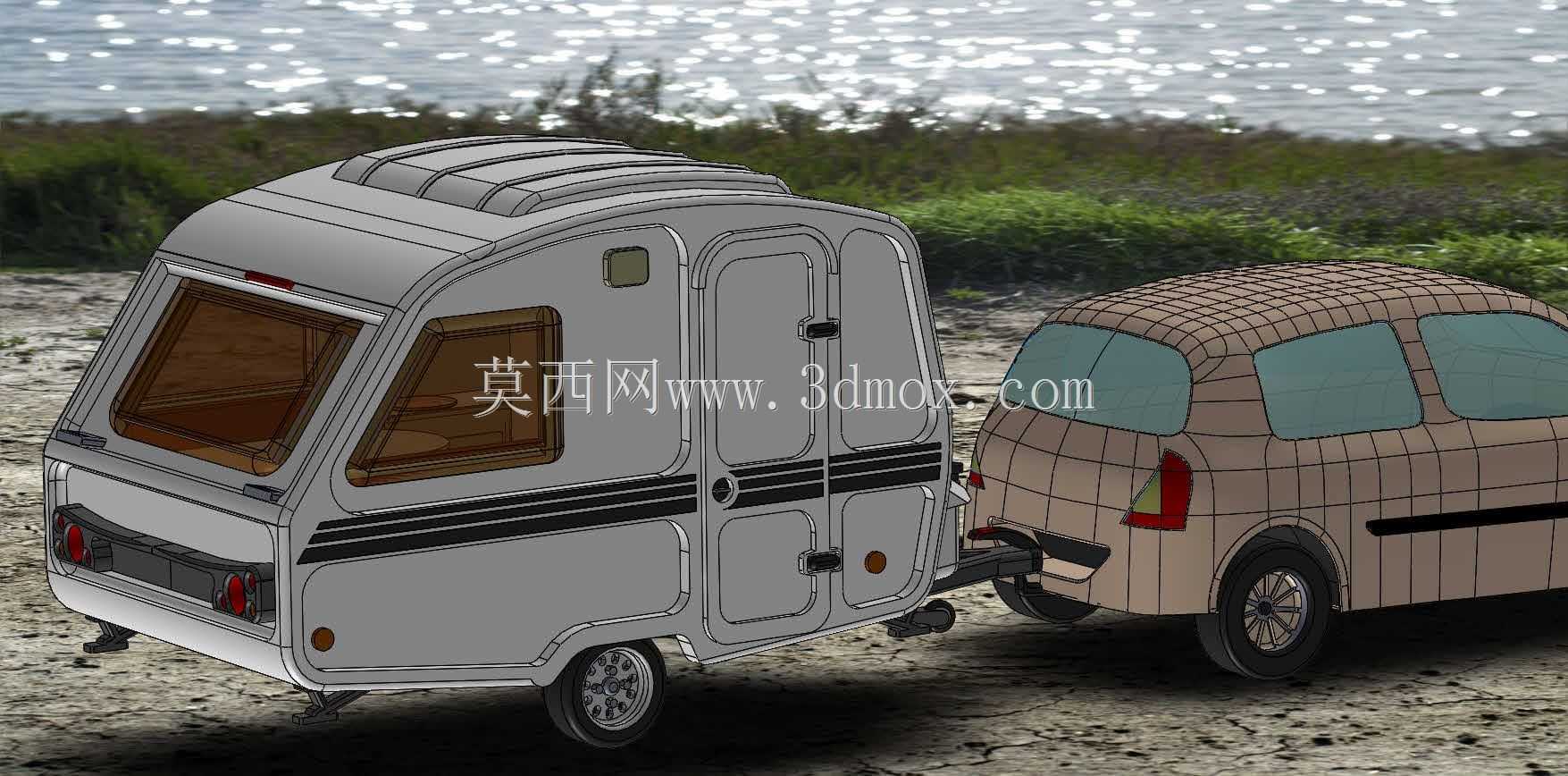

　　避免长期使用过程中车顶出现凹陷变形，也能在行驶过程中引导气流快速通过车顶，减少车顶部位的气流紊流带来的行驶噪音。车身前部的牵引连接结构采用标准的50mm球头拖挂接口，是全球通用的小型拖挂挂车连接标准，无需对牵引车的后拖钩做特殊改装，只要安装合规的乘用车后拖钩即可完成连接，连接部位集成了制动信号同步线路接口，挂车的制动灯、示廓灯、转向灯均可与牵引车的灯光系统同步动作，满足道路行驶的法规要求。车身下部设置有四个驻车支撑腿，当车辆到达露营位置解除牵引状态后，可将四个支撑腿摇下接触地面，将整车平稳支撑，避免人员在车内活动时车身出现晃动，支撑腿的高度可独立调节，能够适应不平整的露营地面，哪怕是带有一定坡度的非硬化地面，也能通过调节四个支撑腿的高度将车身调整至水平状态，保证车内旅居设施的正常使用。车身尾部设置有外置的储物舱门，可放置露营所需的外置工具、水电接驳配件等物品，无需占用车内的旅居空间。整车的外形尺寸控制在紧凑区间，总长度不超过3.5米，宽度不超过1.8米，高度不超过2.2米，整备质量控制在700kg以内，符合国内小型乘用车拖挂轻型挂车的相关法规要求，C6驾照即可合法牵引上路。车内空间经过布局优化，虽然外形尺寸紧凑，但可满足2名成年人的睡眠、简易烹饪、临时休憩的旅居需求，车身侧壁做了夹层保温结构，内外蒙皮之间填充保温隔热材料，能够在户外环境下维持车内温度的相对稳定，减少外界环境温度变化对车内舒适度的影响。

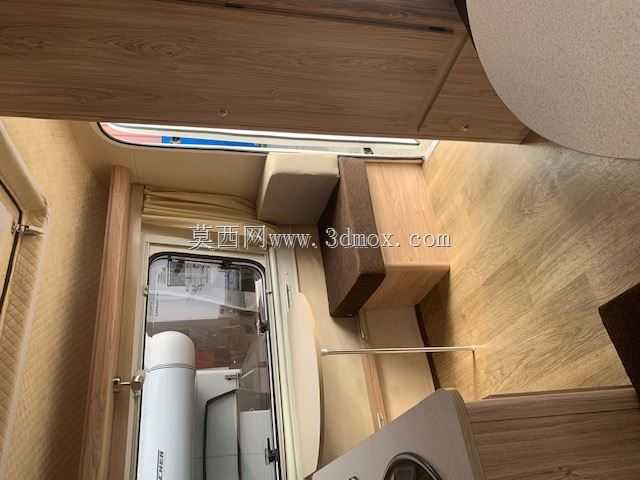

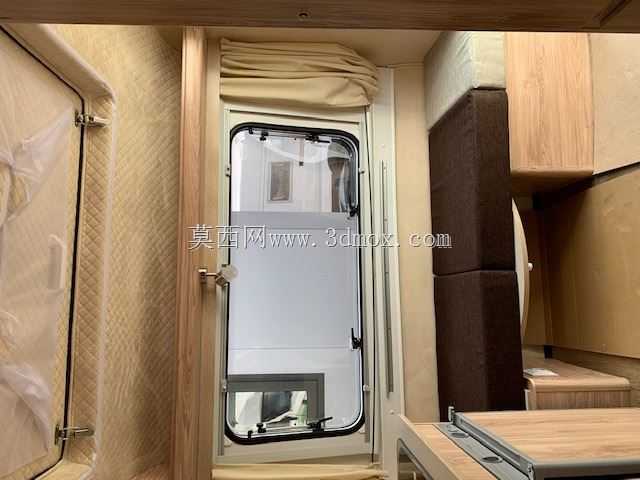

　　车门设置在车身前部靠近牵引端的侧面位置，人员上下车时不会处于车道一侧，提升驻车状态下的人员进出安全性，车门同样采用双层密封结构，配合多层中空玻璃的车窗，能够有效隔绝户外的蚊虫、噪音与雨水。车身下部的底盘结构采用镀锌钢材制作的承载式框架，所有焊接部位都做了防腐防锈处理，能够应对户外潮湿、盐碱等不同使用环境下的腐蚀问题，延长整车的使用寿命。车轴采用扭力轴结构，相比传统的钢板弹簧悬架，扭力轴的行驶减震效果更好，拖挂行驶过程中车内物品不会因为路面颠簸出现大幅晃动，同时扭力轴的结构更紧凑，占用的底盘空间更小，能够为车内留出更多的可用高度。轮拱部位做了加宽的防飞溅挡泥结构，行驶过程中路面的泥水、碎石不会被车轮甩到车身侧面，

　　保持车身清洁的同时也避免碎石击打车身外表面造成漆面损伤。整车的外饰件均采用模块化设计，所有的外覆盖件都可独立拆卸更换，后期使用过程中如果出现局部磕碰损坏，无需更换整个车身覆盖件，只需单独更换损坏的模块即可，降低后期的维护成本。在设计阶段就充分考虑了不同使用场景的适配性，无论是硬化路面的露营地，还是非铺装的郊野空地，这款拖挂挂车都能顺利抵达并完成驻车，车身底部的最小离地间隙设定为180mm，能够通过普通家用车可通行的非铺装路面，不会出现底盘托底的问题。牵引连接部位还设置了安全链结构，哪怕行驶过程中出现球头连接脱开的极端情况，安全链也能将挂车与牵引车连接在一起，避免挂车完全脱离引发交通事故，安全链的长度经过精确计算，不会影响车辆正常转向，也不会在行驶过程中拖到地面产生磨损。
