双通道肥皂成型切割生产设备结构设计

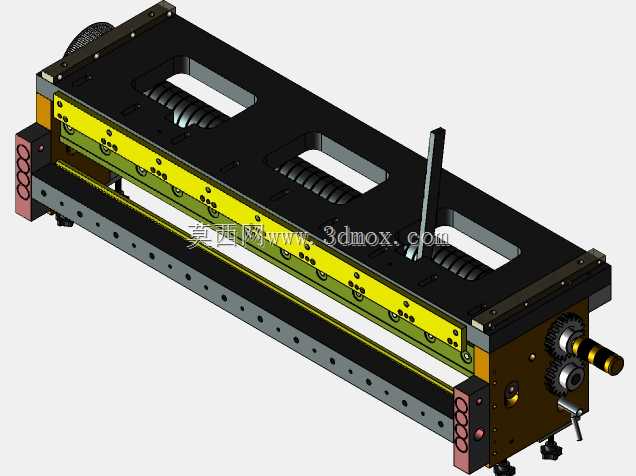

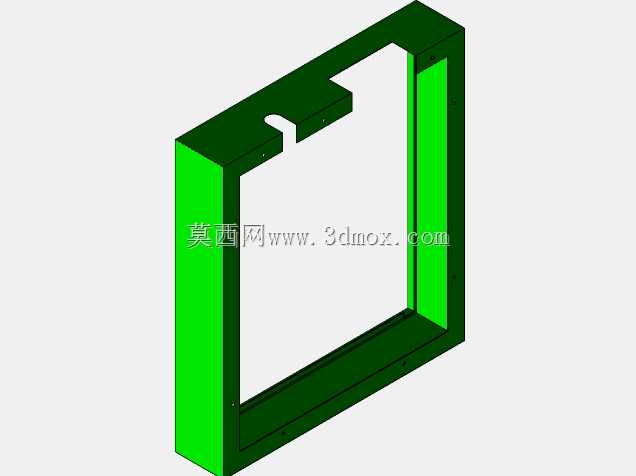

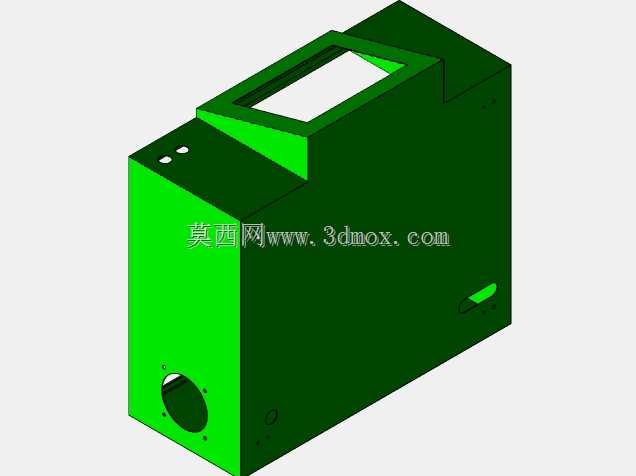

　　这款双通道皂类成型切割设备，主要面向日化洗护产品生产场景，针对块状清洁皂的连续化生产需求设计，可同时完成皂料的压制成型与定长切割工序，适配中小规模日化厂的皂类生产线布局，也可作为独立工位嵌入现有皂类生产流水线，替代传统单通道设备的产能瓶颈。设备整体采用立式长方体柜式结构，主体框架采用标准方管焊接成型，外部覆盖1.5mm厚冷轧钢板钣金护罩，护罩表面做喷塑防锈处理，整体安装边界控制在长1200mm、宽600mm、高1800mm范围内，底部预留M16膨胀螺栓安装孔位，可直接固定于水泥地面或生产线钢平台上，无需额外制作加高基座，设备侧面预留100mm宽的走线槽开口，方便动力线缆与控制信号线的布设接入。从功能布局来看，

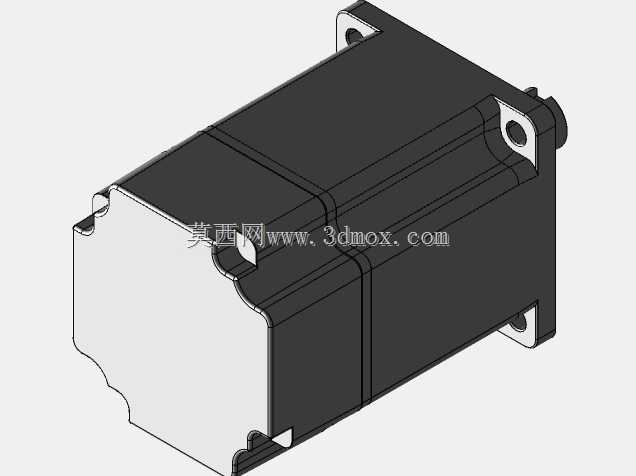

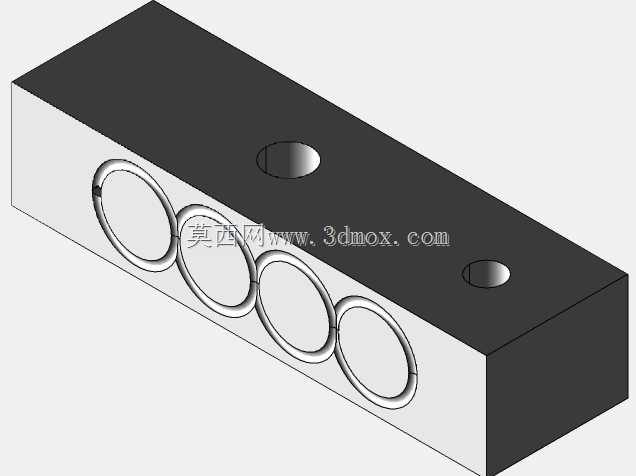

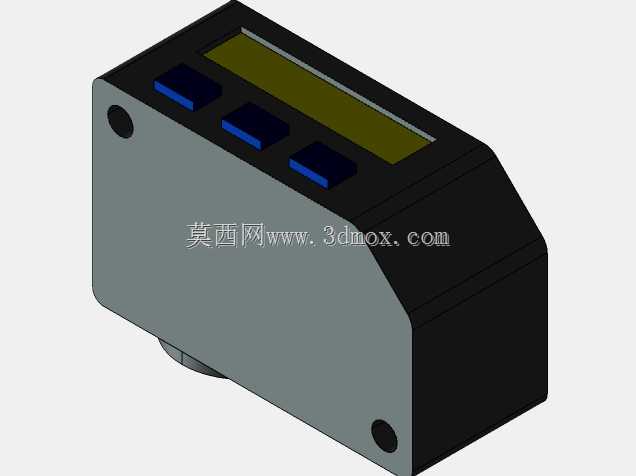

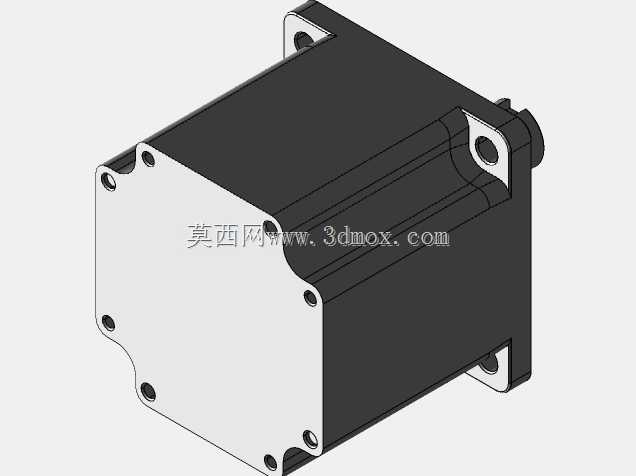

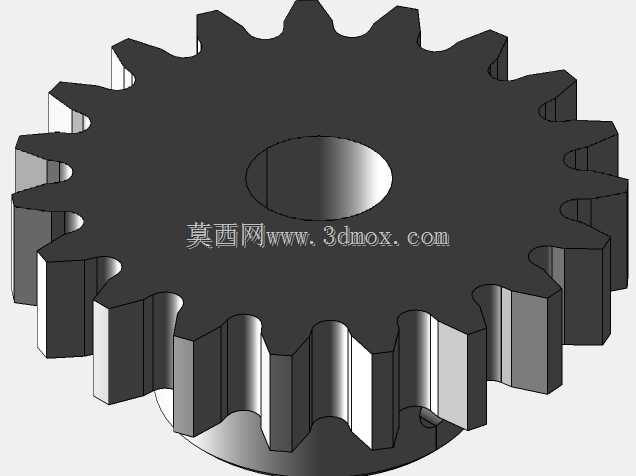

　　设备内部沿高度方向分为三层，底层为动力传动舱，安装减速电机、传动链轮组与凸轮分割器，中层为成型压制工位，设置两组独立的皂坯压模型腔，可同时完成两块皂坯的压制成型，上层为定长切割工位，采用电热丝切割结构，配合光电传感器检测皂料进给长度，达到设定尺寸后自动完成切断动作，切割端面平整无毛刺，无需后续修边处理。设计过程中重点考虑了皂料生产的工况特性，皂料本身带有一定的粘性与弱碱性，因此所有与皂料直接接触的工位零件均采用304不锈钢材质，避免长期接触皂料出现锈蚀污染产品的问题，成型型腔表面做镜面抛光处理，粗糙度控制在Ra0.8以下，减少皂料压制成型后的粘附力，方便成型后的皂块自动脱模。双通道的设计思路，

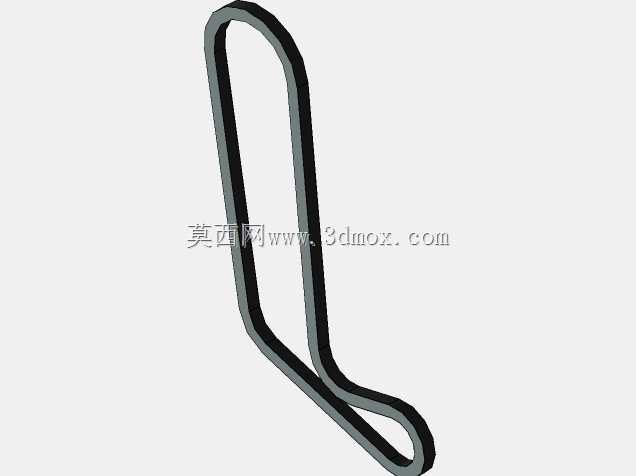

　　核心是在不增加设备占地面积的前提下提升单位时间产能，两条通道可独立运行也可同步联动，当其中一条通道需要更换模具或进行维护时，另一条通道可保持正常生产，降低设备停机对整条生产线的影响，通道间距设置为200mm，预留足够的操作空间方便操作人员清理残留皂料、更换不同规格的成型模具。切割工位的进给机构采用同步带传动，传动精度控制在±0.5mm以内，可适配100g到250g不同重量规格的块状皂生产需求，切割电热丝采用镍铬合金材质，加热温度可在80℃到150℃之间调节，适配不同硬度的皂料切割需求，避免温度过高导致皂料切面融化变形，或是温度过低出现切面毛糙、粘丝的问题。设备正面仅设置一个状态观察孔，采用透明亚克力板封堵，

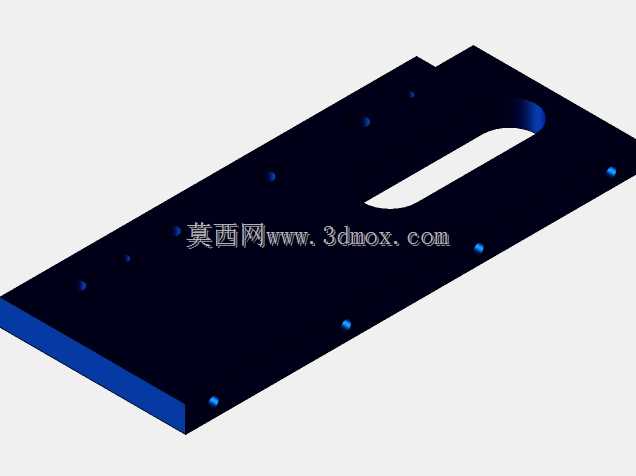

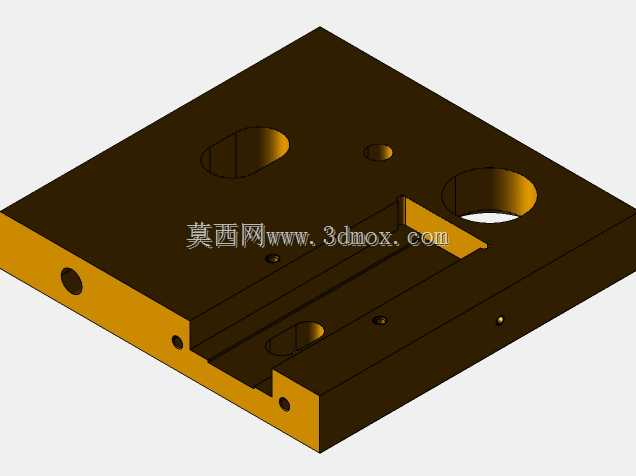

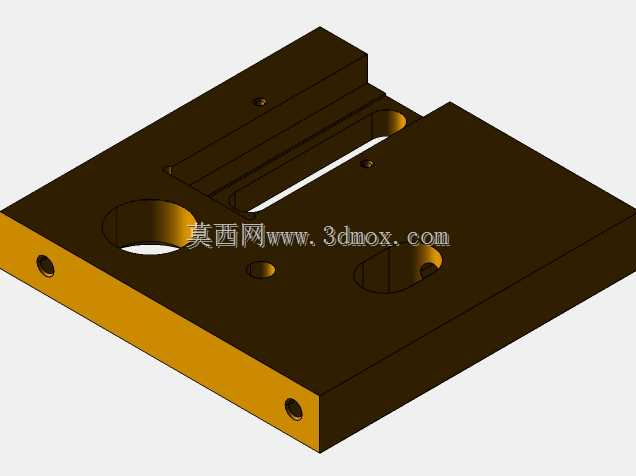

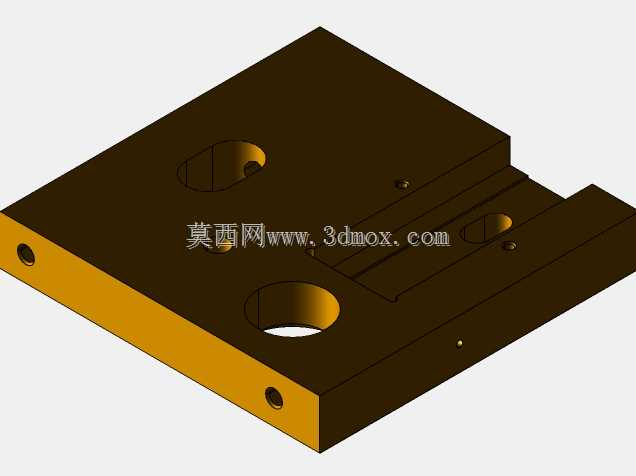

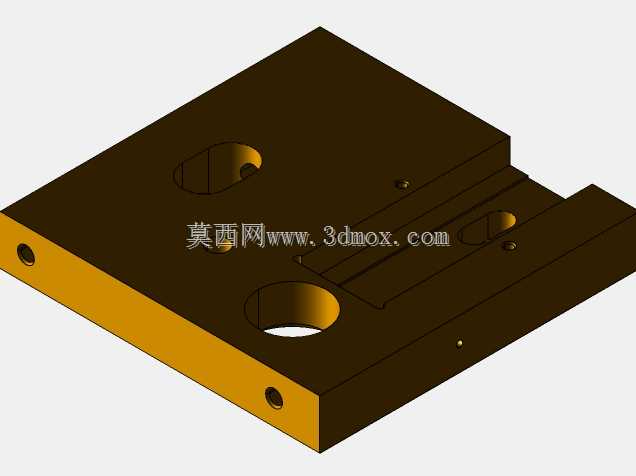

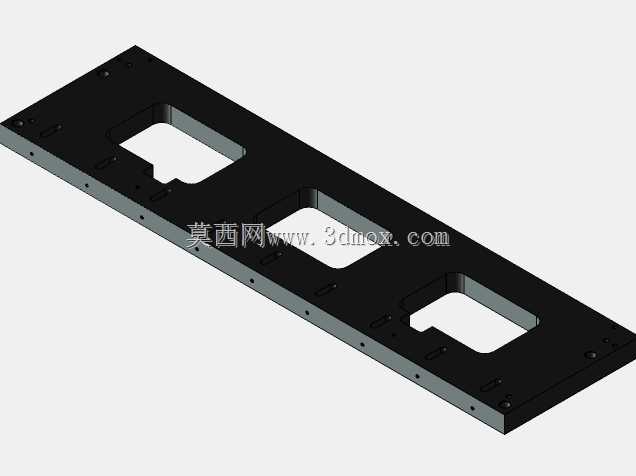

　　可在设备运行过程中观察内部成型与切割工位的工作状态，无需打开护罩，避免生产过程中操作人员误触内部运动部件，观察孔位置距离地面1500mm，适配大多数操作人员的站立观察视线高度。设备的进料口设置在侧面下部，可对接前端的皂料挤出机出料口，挤出的皂条直接通过导料槽进入设备内部的成型工位，出料口设置在设备正面下部，切割完成的成品皂块通过倾斜导料板滑出，可直接对接下游的包装设备进料输送带，无需额外设置中转输送机构。在结构强度校核阶段，针对成型工位的压制力需求，对型腔安装板做了加厚处理，厚度达到20mm，避免长期压制过程中安装板出现变形导致型腔错位，影响皂块成型精度，传动部分的链轮与传动轴均做了调质处理，提升零件的耐磨性能，延长设备的连续运行寿命，设备整体的运行噪音控制在75分贝以下，符合日化生产车间的噪音管控要求。
