工业操作平台带阀门管路防护结构设计

　　这套结构的核心应用场景集中在化工、油气输送、市政水处理等行业的户外或车间架空管段操作区域，日常运维人员需要定期对管路上的截断类阀门进行启闭操作、密封点巡检，带防护栏杆的操作平台就是为这类高空或临边作业场景提供安全的站立操作空间，避免巡检、操作过程中发生坠落风险，同时也能对管路阀门形成一定的外围防护，减少外力碰撞导致的阀门密封失效、管路变形问题。

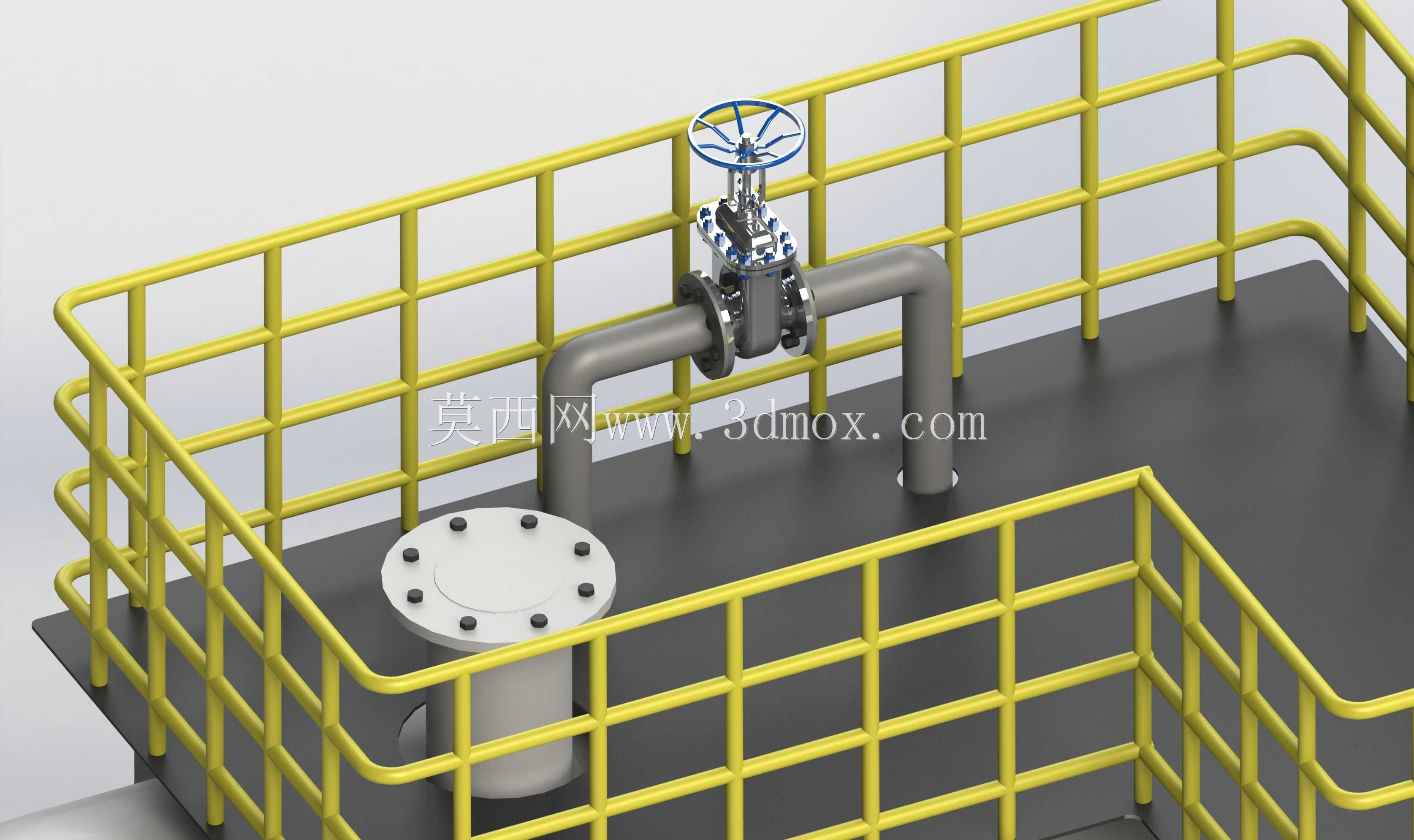

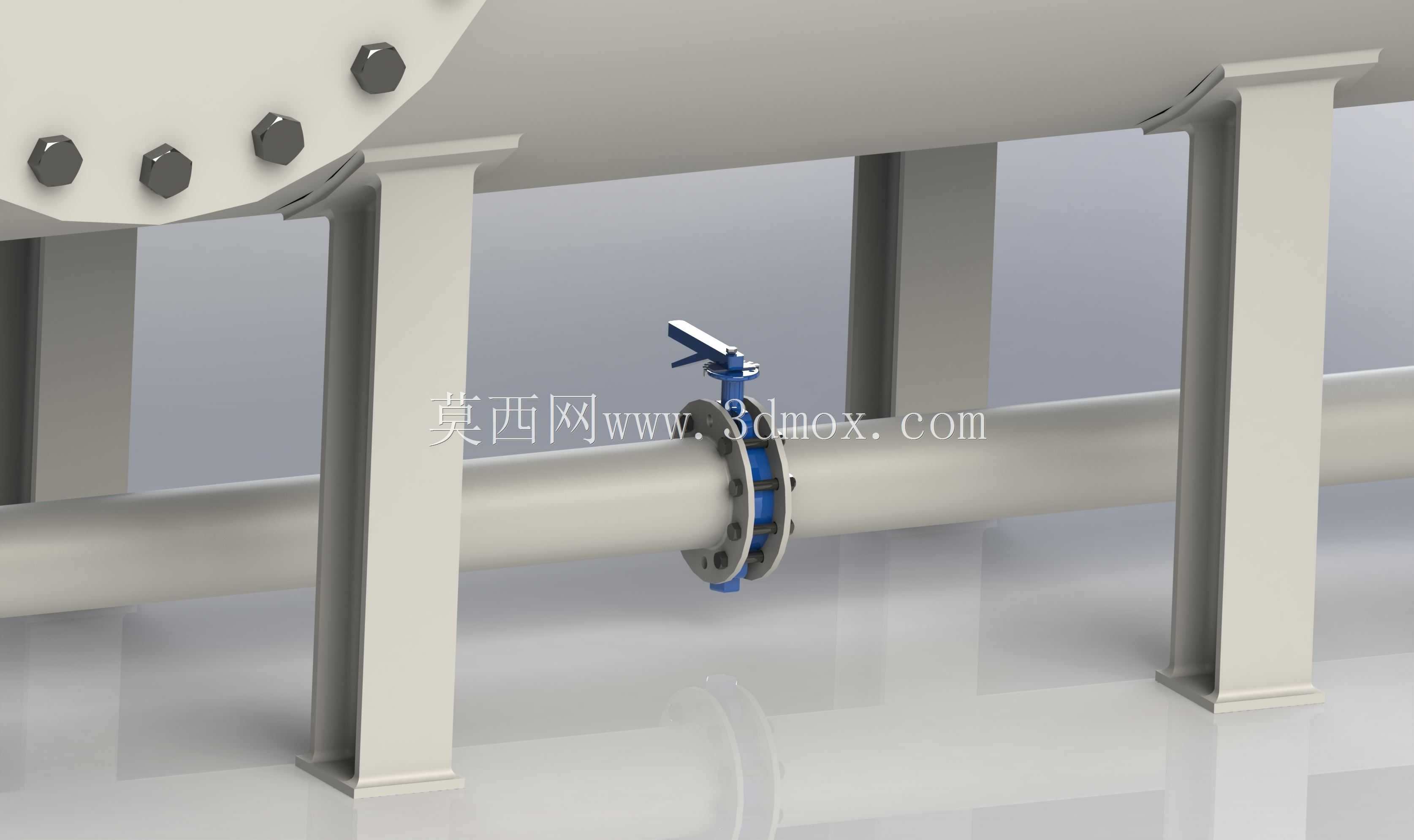

　　从实际用途来看，平台上集成的手轮驱动截止类阀门，主要承担管段内流体的截断、导通功能，可在管路检修、下游设备维护时实现可靠断流，手轮的安装高度经过适配设计，刚好处于成年人站立操作的舒适区间，运维人员站在平台上无需过度抬手或弯腰即可完成阀门的启闭操作，降低长时间操作的疲劳感。平台角落设置的带螺栓紧固的法兰人孔，主要用于下方立式罐体或竖向管段的内部检修、清淤作业，日常通过均布的螺栓实现法兰面的压紧密封，避免内部流体渗漏，需要进入内部作业时可拆除全部螺栓打开人孔盖板，为作业人员提供进出通道。

　　功能特性层面，整套结构的安全防护设计完全贴合工业现场的作业规范，黄色防护栏杆采用横竖杆件焊接成型，栏杆高度、横杆间距都符合临边防护的安全要求，可有效防止人员失足跌落，同时栏杆的转角处做了圆弧过渡处理，避免尖锐棱角磕碰过往作业人员。平台台面采用防滑花纹钢板铺设，即使在表面沾有油污、积水的工况下，也能为站立人员提供足够的摩擦力，减少滑倒风险。管路与阀门的连接采用标准法兰对接，法兰密封面的加工精度、螺栓孔的位置度都经过匹配设计，可保证装配后密封面受力均匀，降低介质渗漏概率。阀门的手轮采用辐条式结构，转动时受力均匀，即使在阀门长期未操作出现阀杆卡涩的情况下，也可通过加装F扳手辅助转动，无需额外改造操作结构。

　　设计思路上，整套结构优先考虑现场运维的实操便利性与长期使用的结构可靠性，首先是操作平台的载荷设计，按照常规工业操作平台的均布载荷要求预留足够的安全余量，可同时容纳2-3名运维人员携带工具站立作业，不会出现台面变形、支撑失稳的问题。管路的走向设计避开了平台的主要通行区域，从平台边缘的支撑结构旁侧延伸，既不会遮挡人员的操作通道，也能让阀门的操作位置完全处于平台的有效站立范围内，避免人员探身操作带来的安全隐患。防护栏杆的底部设置了高度不小于100mm的挡脚板，可防止平台上放置的工具、小零件滚落至平台下方，避免高空坠物伤及下方通行人员或设备。人孔盖板的设计充分考虑了拆装便利性，盖板上设置了对称的吊环安装点，单人即可通过简单工具完成盖板的拆装移位，无需借助大型吊装设备，降低日常检修的作业成本。

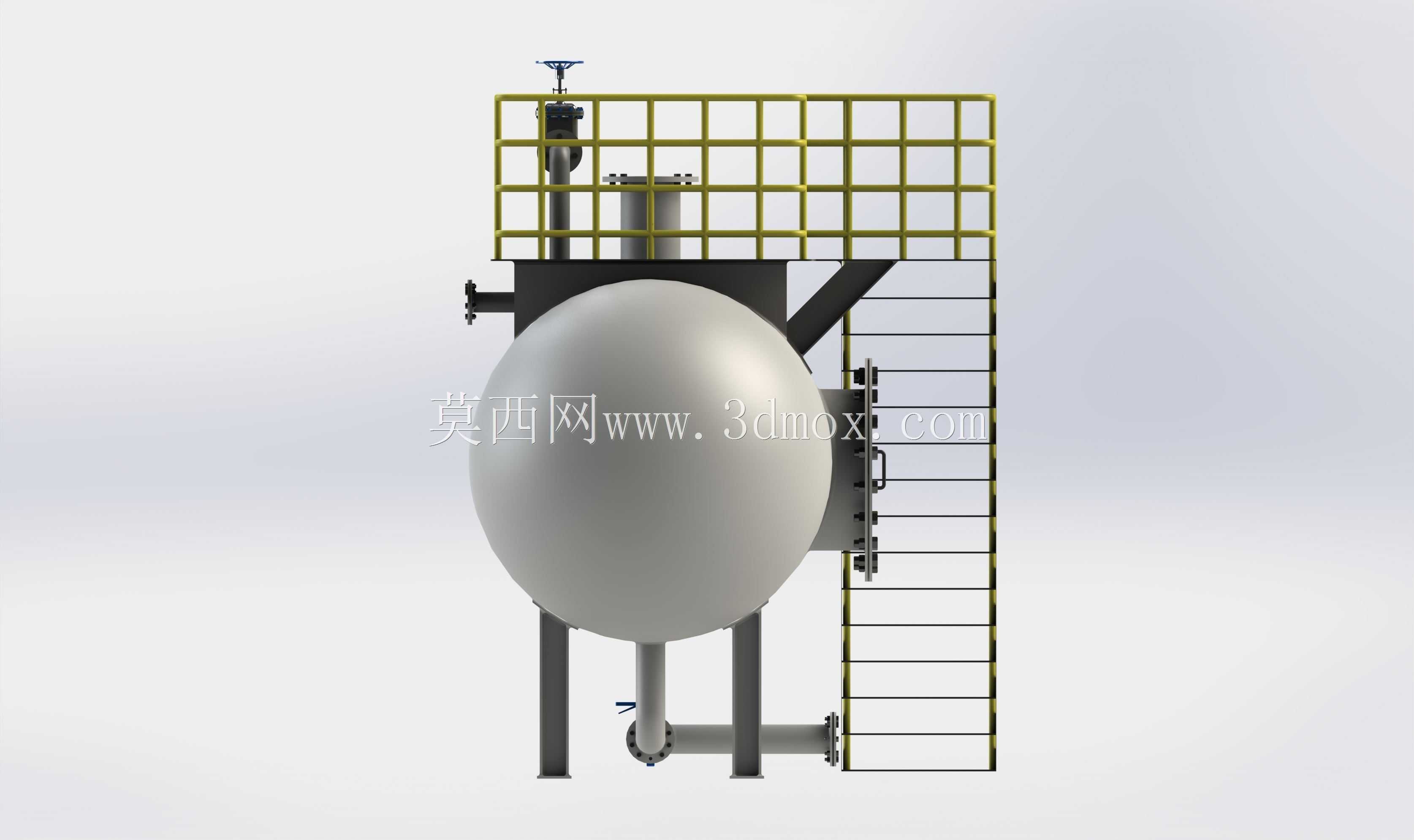

　　外形尺寸与安装边界方面，整套结构的平台平面尺寸根据阀门操作、人孔检修所需的最小操作空间确定，平台边缘距离阀门手轮、人孔盖板的预留操作空间不小于800mm，可满足人员携带扳手等工具完成操作的空间需求。防护栏杆的总高度控制在1200mm，符合工业临边防护的标准高度要求，横杆分为上下两层，下层横杆距离平台台面高度为600mm，可对人员的腰部位置形成有效防护。管路的中心高度距离平台台面为1100mm，刚好适配阀门手轮的操作高度，阀门两端的管路直管段长度预留了足够的法兰拆装空间，后期更换阀门时无需切割改动原有管路，只需拆除法兰连接螺栓即可完成阀门的整体更换。人孔的公称直径匹配常规人员进出的尺寸要求，法兰面的螺栓孔沿圆周均布，可与同规格的标准人孔配件通用互换，降低后期备件采购的成本。整套结构的支撑立柱采用型钢焊接成型，底部可通过膨胀螺栓与地面或下层结构面固定，安装时只需保证平台台面的水平度、栏杆的垂直度即可完成装配，现场安装工作量小，适配多数现有管段的改造加装需求。
