起重机十字交叉杆行程限位保护装置

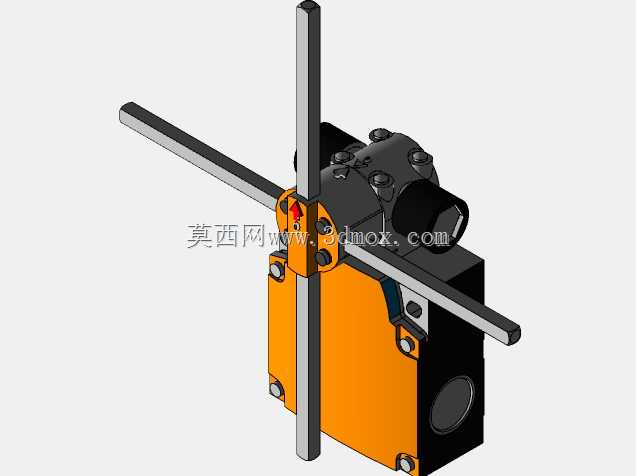

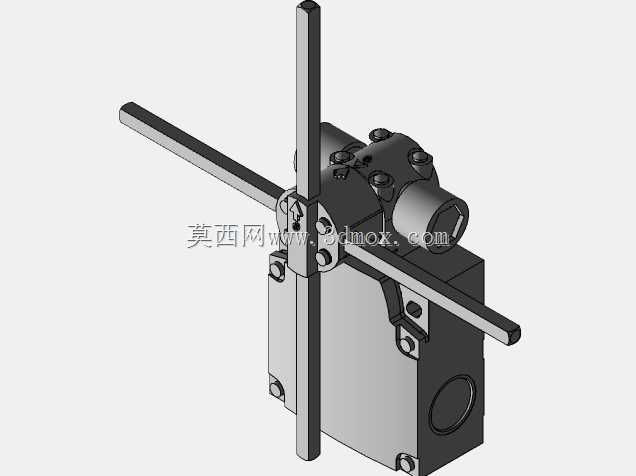

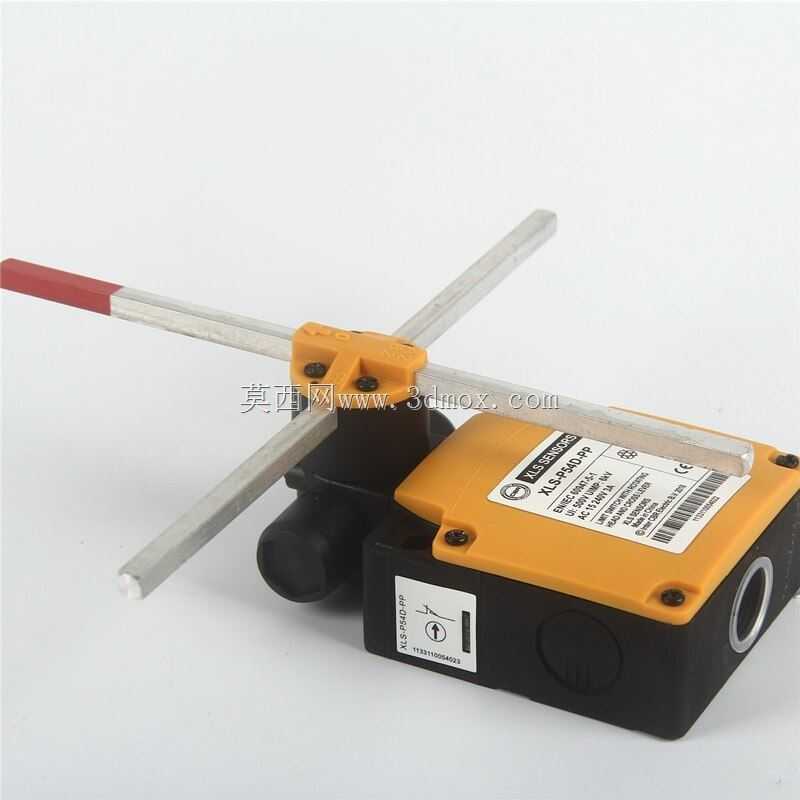

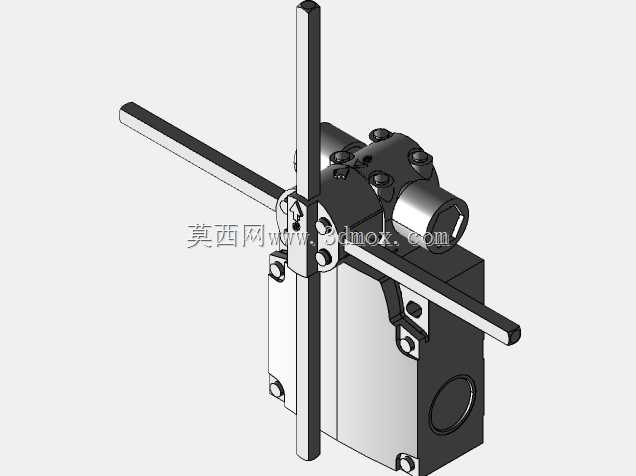

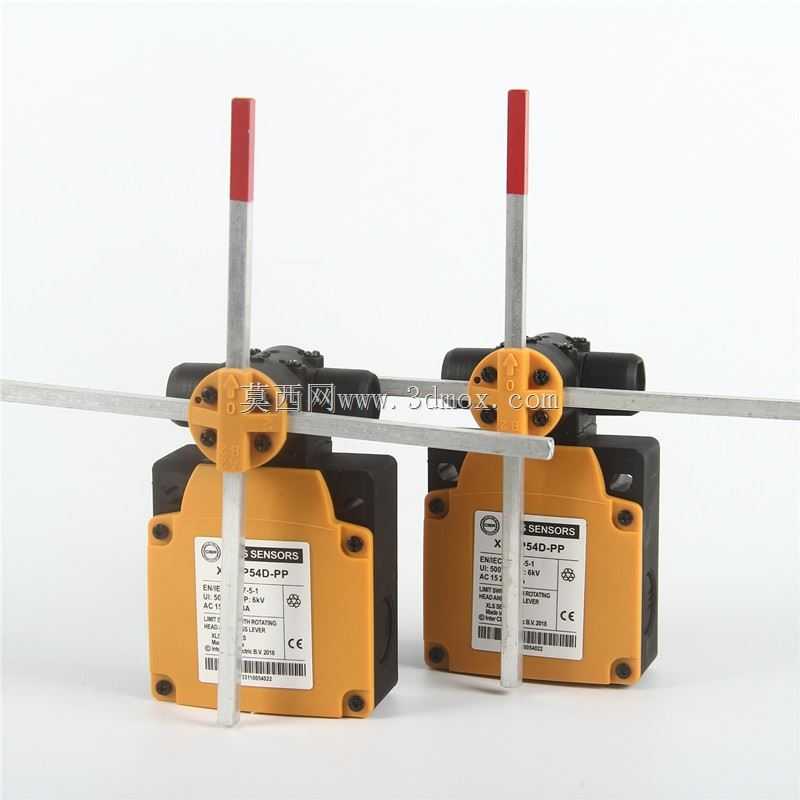

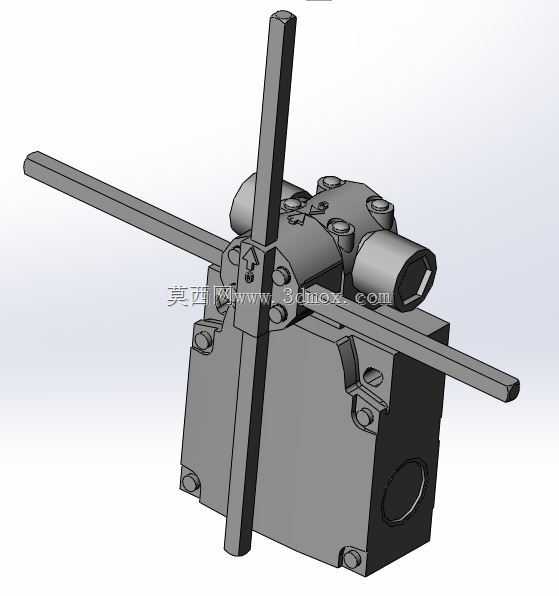

　　在桥式起重机、门式起重机这类有轨起重设备的运行体系里，行程超限一直是引发碰撞、脱轨、坠物等恶性安全事故的核心诱因之一，尤其是主梁端梁的终端硬限位、小车沿主梁方向的双向行程限位，直接决定了设备运行的边界安全，这套交叉杆限位装置正是针对这类场景开发的机械式行程触发部件，相比光电、磁感应类非接触限位，纯机械结构的触发逻辑不受现场粉尘、油污、电磁干扰影响，在冶金车间、货场堆场、港口装卸这类工况复杂的起重作业场景里，可靠性表现更稳定。从结构设计逻辑来看，装置主体采用方形铸铁壳体作为承载基础，壳体内部封装两组独立的触点触发模组，对应两个垂直方向的行程检测需求，外部伸出的十字交叉布置的触发拨杆是核心动作部件，两根拨杆分别沿起重机大车运行轨道方向、

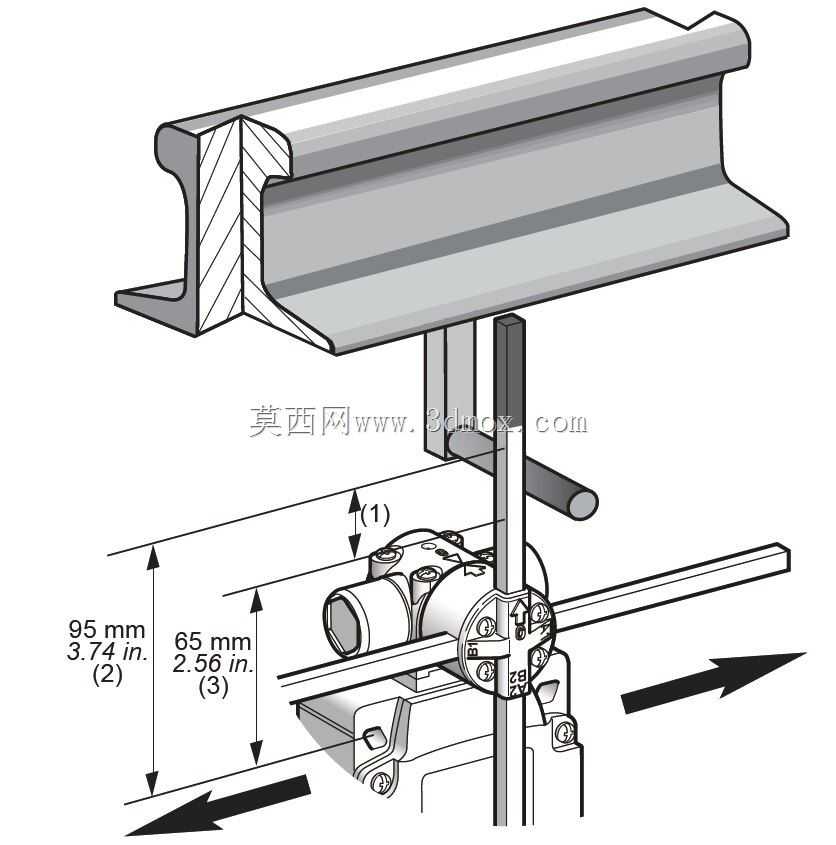

　　小车沿主梁运行方向布置，当设备运行到预设的极限位置时，轨道端部预设的撞块会推动对应方向的拨杆偏转，拨杆通过转轴带动壳体内部的凸轮结构压合微动触点，直接切断对应方向的运行控制回路，强制设备停止向超限方向运行。在触点配置上，这套装置做了双版本的功能预留，基础配置下每个运行方向对应1组常闭触点，仅触发超限方向的停止信号，满足常规起重设备的安全规范要求；针对运行速度快、制动距离长的大吨位起重设备，可扩展为每个方向2组触点，其中1组触点在距离极限位置稍远的位置触发，先接入运行机构的减速控制回路，将设备从高速运行状态切换到低速爬行状态，待运行到最终极限位置时第二组触点触发，切断运行电源并触发抱闸制动，大幅降低高速冲撞限位挡块的冲击力，

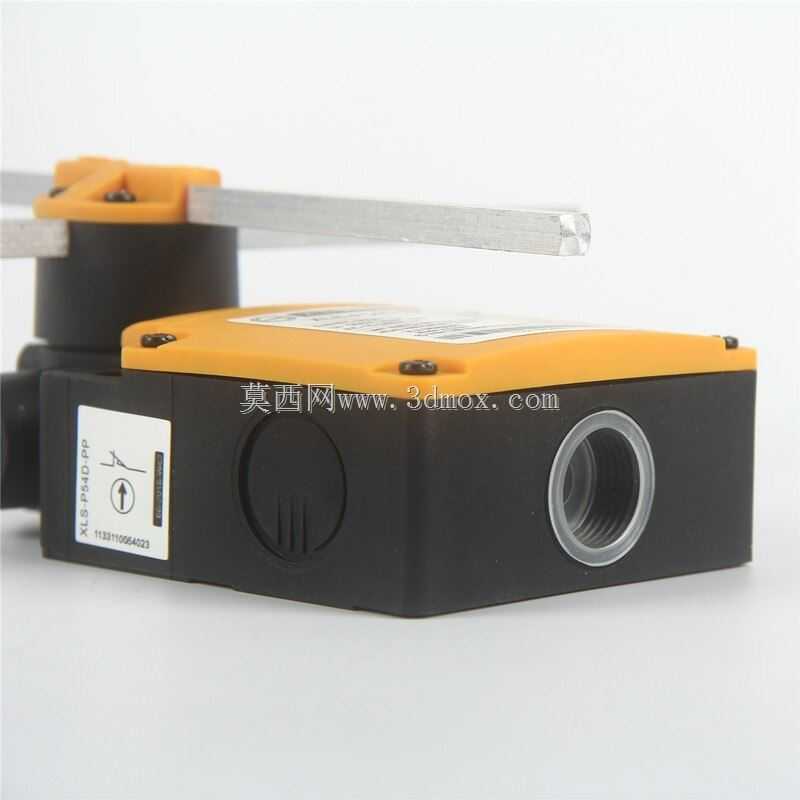

　　既减少结构件的冲击损耗，也能避免吊重因为惯性出现大幅摆晃。安装边界上，壳体底部预留了标准的螺栓安装孔位，可直接固定在端梁或小车架的预设安装平台上，十字拨杆的伸出长度可根据现场撞块的安装位置做小幅调整，拨杆的触发偏转角度设置在15度到20度区间，既不会因为设备运行过程中的小幅振动出现误触发，也能在撞块接触后快速完成触点动作，避免超程。不同于单方向的直动式限位开关，十字交叉的结构可以用单台装置同时覆盖两个垂直方向的行程限位，减少了端梁、小车架上的安装点位，简化了现场布线的复杂度，壳体上的电缆接口采用标准的防水螺纹接头，可适配常规的起重设备控制电缆，防护等级满足露天作业的防雨、防尘要求，拨杆与转轴的配合位置设置了耐磨铜套，

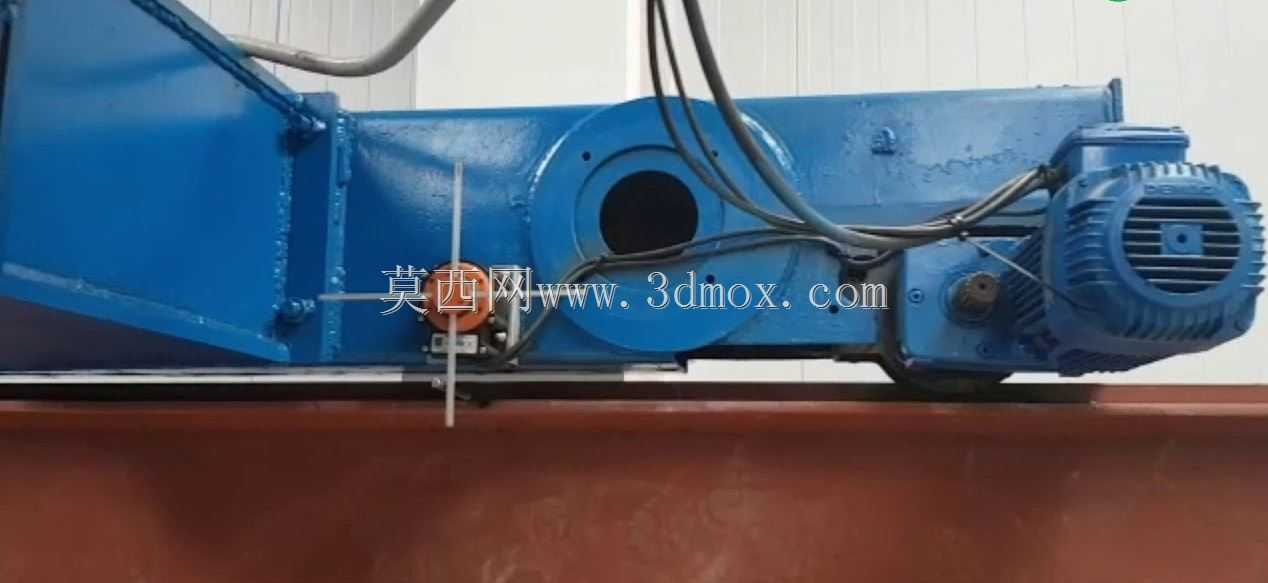

　　长期反复偏转触发也不会出现明显的旷量，能长期保持触发位置的精度，避免因为拨杆晃动导致触发位置偏移，出现限位失效或者误停机的问题。在实际选型匹配时，需要根据设备的运行速度调整拨杆的触发角度与撞块的安装距离，高速运行的设备需要预留更长的制动距离，对应的减速触发撞块要适当向运行方向的上游位置布置，确保减速信号触发后，设备有足够的滑行距离完成制动，不会冲撞端部的止挡结构；针对双梁起重机的小车限位，这套装置可直接安装在小车架的侧端，两根拨杆分别对应主梁两端的极限位置，无需在小车两侧分别安装单方向限位，大幅降低了现场安装调试的工作量。
