西门子卧式三相异步工业电机结构模型

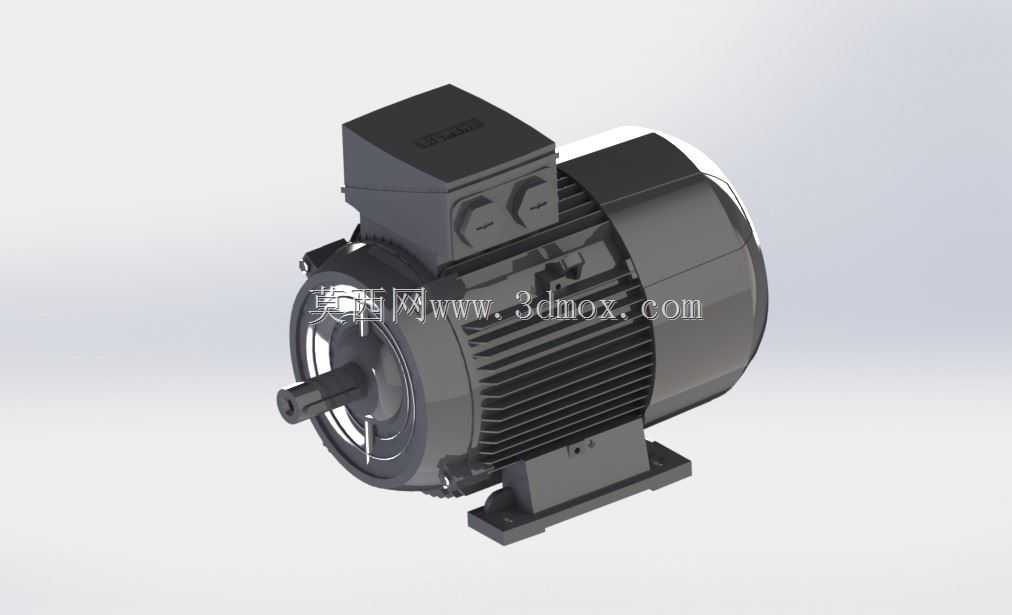

　　这款卧式工业电机的三维结构，完全按照量产实体的装配逻辑搭建，从输出轴的键槽公差、端盖的止口配合，到散热筋的排布走向、接线盒的安装方位，都还原了实物的工程细节，能直接用于设备布局阶段的干涉校验，不用再反复核对二维样本的尺寸偏差。在离散制造的产线搭建场景里，这类电机是最常用的动力源，不管是皮带输送机的驱动端、离心泵的动力输入，还是小型机床的主轴传动、风机的动力配套，都能见到同结构电机的身影，做设备布局时如果没有精准的三维模型，很容易出现安装时接线盒和周边管线干涉、底脚螺栓孔和设备基座不匹配、输出轴和联轴器对中偏差超差的问题，这个模型把这些容易出问题的边界都做了精准还原。

　　从设计逻辑来看，机壳部分的轴向散热筋不是随意排布的，每一条筋的高度、间距都经过热仿真验证，电机额定负载运行时，定子铁芯产生的热量通过机壳传导到散热筋，配合尾部风罩内的风叶转动形成轴向气流，能把绕组温升控制在绝缘等级允许的范围内，建模时这些散热筋的拔模角度也和实际压铸工艺一致，不会出现工艺上无法脱模的结构。顶部的接线盒做了可开盖的结构细节，内部的接线端子排布、接地端子的位置都和实物一致，做电气布线设计时，可以直接在模型里模拟电缆的进线方向，预留足够的弯曲半径，避免现场接线时电缆弯折过度损伤绝缘层。

　　安装边界上，底脚的四个安装孔做了沉头结构，孔间距、底脚平面到输出轴中心的中心高都是核心安装尺寸，选型时只要中心高、安装孔距和设备基座匹配，输出轴的轴径、键槽尺寸和联轴器适配，就能直接套用这个模型做总装布局。输出轴端的轴伸长度、轴承位的台阶尺寸也完全符合对应机座号的行业标准，端盖上的吊环螺纹孔也做了还原，大机座号的电机吊装时，吊环的承重方向、安装位置都有明确要求，模型里保留这个细节，能让吊装方案的模拟更贴近实际工况。

　　做结构设计时，很多新手容易忽略电机尾部风罩的外凸尺寸，布局时把其他部件贴到电机机壳尾部，实际装配才发现风罩突出了几十毫米，导致部件干涉，这个模型把风罩的外轮廓、接线盒的突出高度都做了精准还原，能直接在装配环境里测量各个方向的最小安全间隙。另外电机的输出轴轴肩位置、轴承端盖的密封结构也有体现，做轴系设计时，可以参考这个结构的密封形式，选择适配的油封规格，确定轴和端盖之间的配合公差，避免运行时出现润滑油渗漏、粉尘进入轴承腔的问题。

　　在不同的应用场景里，这款电机的安装方式也有差异，除了最常见的卧式底脚安装，模型的结构也支持派生法兰安装的结构改造，只要替换前端盖的结构就能实现B5法兰安装形式，适配不同的设备安装需求。接线盒的方位也可以根据现场进线方向调整，模型里保留了接线盒和机壳连接的安装孔位，能模拟不同旋转角度的安装状态，方便做不同布线方案的对比。对于做设备改造的工程师来说，这个模型可以直接导入现有产线的三维装配体里，核对替换电机的安装尺寸是否匹配，不用到现场反复测量实物尺寸，大幅提升改造方案的设计效率，减少现场安装时的适配问题。
