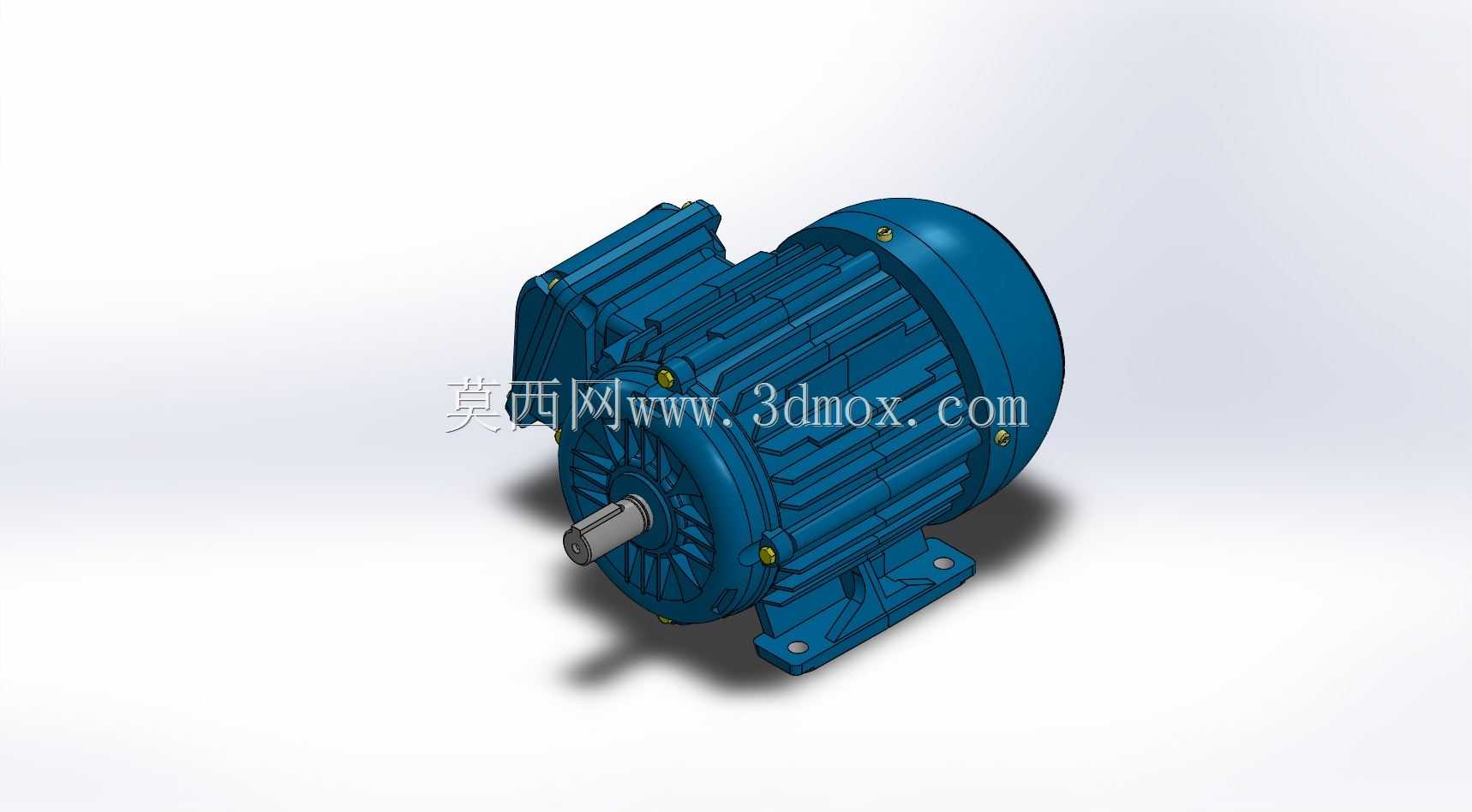

卧式1CV三相异步电动机三维结构模型

　　这款1CV规格的卧式电动机三维模型，完整还原了小型工业动力电机的全部结构细节，可直接用于设备布局校核、传动系统干涉检查、虚拟装配仿真等工程场景。从实际应用来看，这类小功率电机广泛覆盖轻工输送线、小型机床进给机构、食品包装辅机、农用小型加工设备、民用给排水配套泵组等场景，作为整套设备的动力输出核心，其安装尺寸、轴伸配合精度、外壳散热结构直接决定了配套设备的运行稳定性与后期维护便捷性。模型构建过程中，完全遵循工业电机的实际设计逻辑：首先确定定子铁芯的基准尺寸，围绕定子绕组的排布空间向外延伸出机壳的散热筋结构，散热筋采用轴向平行排布设计，既保证电机运行时的热量能通过筋片快速与空气对流交换，也兼顾了铸造工艺的拔模需求，筋片的厚度、

　　间距均参考同功率段量产电机的成熟参数，避免出现工艺无法实现的薄壁或锐角结构。端盖部分采用止口配合结构与机壳定位，止口的配合公差预留了实际装配的间隙量，端盖上的轴承室位置严格对应输出轴的支撑跨距，保证轴系运行时的同轴度，避免出现扫膛、轴承过热等实际运行故障。输出轴采用标准圆柱形轴伸设计，轴端预留了键槽结构，键槽的宽度、深度、位置均符合对应功率段电机的轴伸标准，可直接匹配标准联轴器、带轮、齿轮等传动件，无需二次调整尺寸。安装底座采用卧式底脚安装结构，四个安装孔的中心距、底脚平面的平面度要求、安装孔的孔径均对应通用安装尺寸规范，设计人员在做整机布局时，可直接提取安装孔坐标完成机架的安装位设计，无需反复核对实物样本参数。

　　接线盒设置在机壳侧面的标准位置，盒体的出线口预留了防水接头的安装空间，内部的接线端子排布空间也做了还原，可用于电气布线的空间校验，避免布线时出现线缆与周边结构干涉的问题。从结构细节来看，模型还原了电机外壳的吊环安装位、端盖的紧固螺栓排布、轴承油封的安装槽、风罩的通风网格结构，甚至机身表面的铸造圆角、螺栓头的标准尺寸都做了精准复刻，没有做过度的简化处理。在做设备三维布局时，可直接调用该模型完成动力段的装配，通过干涉检查功能提前排查电机与周边机架、护罩、管线的位置冲突，也可通过运动仿真模拟电机轴带动传动件的运行过程，验证传动路径的合理性。对于电机本身的结构设计学习者而言，可通过拆解模型的各个部件，理解卧式电机从定子、转子、机壳、端盖、

　　风叶、风罩到底脚的装配逻辑，掌握各部件之间的配合关系，比如轴承内圈与轴的过盈配合、外圈与端盖轴承室的过渡配合、止口定位的公差选取原则等工程实际要点。模型的外形边界完全贴合同功率电机的实际尺寸，没有做夸张的缩放或变形，输出轴中心到底脚安装面的中心高参数符合通用标准，可直接替换同规格的其他品牌电机模型，无需调整整套设备的安装位设计。散热风叶位于电机非输出轴端，外覆的风罩采用镂空网格设计，既保证通风量，也能防止异物卷入风叶造成设备损坏，风叶的叶片角度参考量产电机的冷却风路设计，可保证运行时气流顺着机壳散热筋轴向流动，带走定子绕组产生的热量。底脚部分做了加厚处理，对应电机运行时的振动载荷需求，安装孔周边的加强筋结构也做了还原，避免安装螺栓锁紧时底脚出现应力变形。端盖的螺栓孔采用均匀排布设计，保证端盖与机壳连接时的受力均匀，避免因受力不均导致端盖变形影响轴承同轴度。整个模型的结构拆分逻辑完全符合实际电机的装配流程，从虚拟装配的角度，可按照实际生产的装配顺序依次完成转子组件装入定子、两端端盖紧固、风叶与风罩安装、接线盒固定、底脚连接的全流程仿真，验证装配工艺的可行性，排查装配过程中可能出现的操作空间不足、部件干涉等问题。
