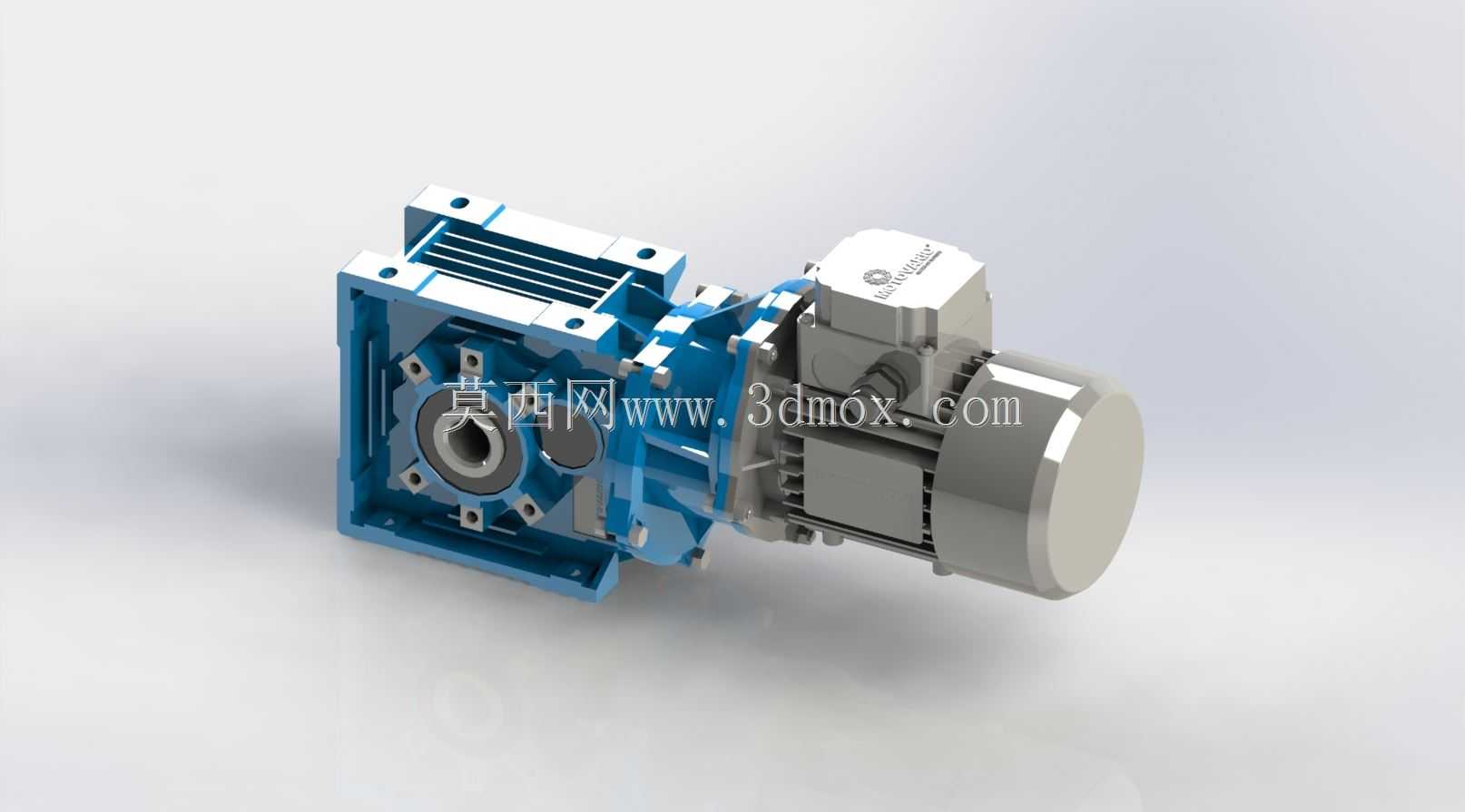

MOTOVARIO蜗轮蜗杆减速电机喷射传动组件

　　这套传动组件核心采用斜齿-蜗轮蜗杆减速结构搭配异步电机单元，在轻工输送、小型自动化生产线、食品包装辅机、纺织机械喂入机构这类对安装空间有严格限制、需要大减速比低转速输出的场景中适配性极强。不同于同轴式减速结构的轴向尺寸占用，该组件的蜗轮箱采用直角输出布局，输出轴方向与电机轴向呈90度垂直，能大幅压缩设备侧方的安装空间，很多需要将动力单元贴装在设备机架侧壁的布局里，这种结构不需要额外加装转角传动箱，直接通过箱体法兰即可完成固定，省去了中间联轴器的对中调试环节。

　　从结构设计逻辑来看，电机端的端盖与减速箱输入法兰采用止口定位配合，止口配合公差控制在H7/js6区间，装配时不需要反复调整同轴度，输入轴与电机轴通过平键传递扭矩，键槽的对称度公差控制在0.02mm以内，避免高速运转时出现偏载磨损。蜗轮箱部分的壳体采用压铸铝合金成型，箱体壁厚根据受力区域做了差异化设计，轴承安装位的局部壁厚加厚3mm，既保证了轴承座的刚性，又不会让整体重量过度增加，箱体表面的散热筋沿轴向排布，配合铝合金材质的高导热性，连续额定工况下的箱体温升能控制在40K以内，不需要额外加装散热风扇即可满足S1连续工作制的使用要求。

　　输出端采用空心轴孔设计，可直接穿过设备的从动轴，通过锁紧盘或者键连接完成固定，这种设计相比实心输出轴省去了联轴器的安装空间，也避免了联轴器传动带来的回程间隙，对于需要正反转频繁切换的工位，传动反向间隙能控制在15弧分以内，传动精度足以满足大多数普通输送、给进机构的定位需求。安装边界上，箱体法兰的安装孔位采用对称布局，支持四个方向的安装姿态调整，不管是水平安装、垂直向上安装还是垂直向下安装，只需要调整注油孔和透气塞的位置即可，不需要更换箱体配件，适配不同设备的安装朝向需求。

　　实际使用过程中，该组件的输入转速适配常规4极异步电机的1400rpm额定转速，通过不同的蜗轮蜗杆副齿数搭配，可以覆盖从1:7到1:100的减速比范围，输出扭矩覆盖50N·m到500N·m区间，选型时只需要匹配负载的转动惯量和持续扭矩即可，不需要额外核算齿轮强度，原厂的齿轮副已经做了渗碳淬火处理，齿面硬度达到HRC58-62，齿面接触疲劳强度能满足10000小时以上的额定工况使用寿命。蜗杆部分采用合金钢磨齿加工，齿面粗糙度控制在Ra0.8以内，和锡青铜材质的蜗轮啮合时，传动效率能达到70%以上，大减速比工况下也不会出现明显的传动卡顿问题。

　　在密封设计上，输入轴和输出轴的位置都采用双唇形骨架油封，外侧油封阻挡外部粉尘、水汽进入箱体，内侧油封防止箱体内的润滑脂泄漏，防护等级可以达到IP54，在普通车间的多尘环境下也能稳定运行，不需要额外加装防尘罩。箱体的合箱面采用密封胶涂覆密封，合箱螺栓采用8.8级高强度内六角螺栓，按对角线顺序拧紧后，合箱面的间隙控制在0.01mm以内，不会出现渗油问题。接线盒位于电机顶部，接线口采用标准的电缆防水接头，接线端子的绝缘等级达到F级，可适应最高155℃的绕组温升，长时间过载运行也不会出现绝缘击穿问题。

　　针对不同的安装场景，该组件还支持加装扭力臂附件，当不方便用法兰固定时，通过扭力臂铰接在设备机架上，可抵消输出轴转动带来的反扭矩，避免箱体随输出轴一同转动，这种安装方式常见于皮带输送机的滚筒驱动、小型搅拌装置的动力输入场景，安装调试时只需要调整扭力臂的铰接位置即可，不需要加工高精度的法兰安装面，降低了配套设备的加工精度要求。组件的整体动平衡等级达到G6.3，高速运转时的振动幅值控制在0.1mm/s以内，不会因为振动导致连接螺栓松动，也不会对配套设备的加工精度造成影响。
