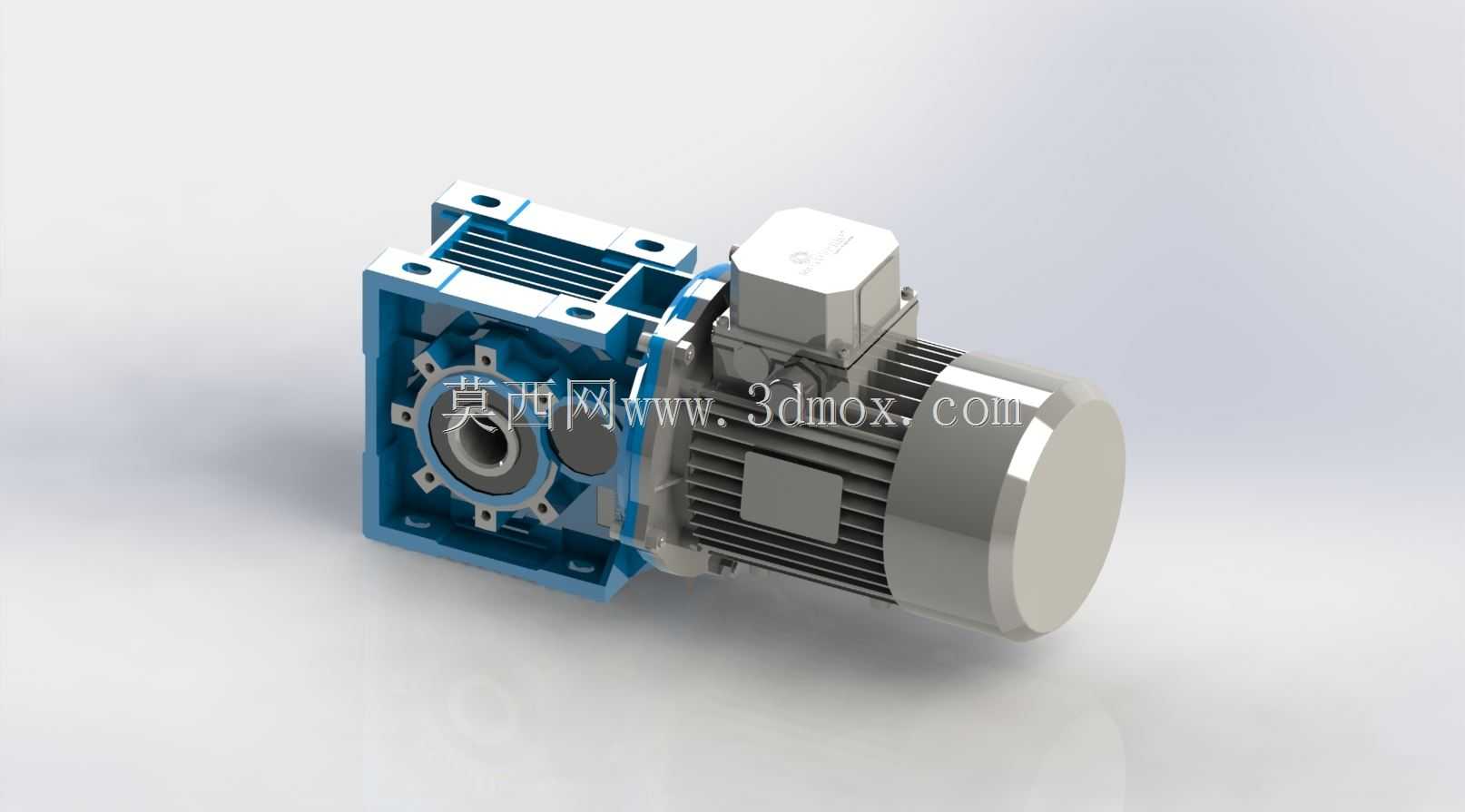

MOTOVARIO蜗轮蜗杆减速电机喷射传动装置

　　在轻工包装生产线的物料推送工位、自动化仓储的分拣辊道驱动段、小型输送设备的动力输入端，常能见到这类同轴集成式减速传动部件的身影，它将异步电机的高转速低扭矩输出，通过蜗轮蜗杆副的大减速比转换，直接适配执行端低转速大扭矩的工况需求，省去了额外搭建传动链的安装空间，也减少了多部件对接带来的同轴度误差累积。从结构设计逻辑来看，这款传动装置采用电机与减速箱体法兰直连的集成布局，电机端的输出轴直接插入减速箱的蜗杆输入端，取消了传统分体式安装所需的联轴器、连接支座等冗余部件，既压缩了整机的轴向安装尺寸，也降低了传动环节的功率损耗。减速箱体采用方形法兰安装结构，四个角位预留了通孔安装位，可适配卧式、立式、侧装等多种安装姿态，

　　安装面的加工基准与输出轴的轴线垂直度控制在工业级公差范围内，能避免安装后出现轴系偏载、油封渗漏等常见问题。输出端采用中空轴孔设计，可直接套装在被驱动设备的输入轴上，也可根据需求加装输出轴套、扭力臂等附件，适配不同的安装对接场景，中空孔的键槽尺寸符合通用传动标准，无需额外定制加工即可匹配常规的轴系连接需求。从外形尺寸边界来看，整机的径向最大尺寸集中在电机散热壳体段，减速箱端的方形法兰边长小于电机外壳的最大直径，在布局设备安装空间时，可优先以电机外壳的回转半径作为避让参考，轴向总长度从电机尾端风扇罩到减速箱安装法兰面的尺寸，可直接作为设备机架预留安装空间的轴向参考值，无需额外预留联轴器的安装余量。

　　蜗轮蜗杆副的设计采用了硬齿面蜗杆配锡青铜蜗轮的材质搭配，蜗杆表面经过渗碳淬火处理，齿面硬度满足长期连续运转的耐磨需求，蜗轮采用耐磨铜合金材质，能在传动过程中承受一定的冲击载荷，同时降低啮合噪音，适合车间内对噪音控制有一定要求的工位使用。箱体上预留了注油孔与油位观察窗，日常维护时可直接通过注油孔添加蜗轮蜗杆专用润滑油，通过油位窗观察油液高度，无需拆解箱体即可完成常规保养操作。电机端的散热筋沿轴向均匀分布，在电机运转时配合尾部的风叶可形成定向的散热气流，带走定子绕组产生的热量，保证设备在连续额定负载下的温升处于标准允许范围内，接线盒位于电机壳体的顶部，采用标准的电缆进线口，可适配常规的工业电缆布线需求，

　　接线盒的防护等级满足车间常规工况的防尘防溅要求，无需额外加装防护外壳即可在普通生产车间环境下使用。在设备选型匹配时，可根据被驱动端的所需转速、扭矩、安装姿态，直接对接对应的安装法兰尺寸，这款集成式传动部件的输出扭矩覆盖了中小功率段的传动需求，适合输送线、小型搅拌装置、物料推送机构等多种工况使用，其紧凑的结构设计也能帮助设备设计人员缩小整机的布局尺寸，优化设备的整体空间利用率。在三维建模过程中，这款模型完整还原了安装法兰的孔位尺寸、输出轴孔的键槽参数、散热筋的分布细节、接线盒的外形轮廓，可直接用于设备布局的干涉检查、安装工位的空间模拟，也可作为非标设备设计时的标准件选型参考，帮助设计人员快速完成整机的装配布局校验，避免在实际加工装配时出现尺寸不匹配、安装空间不足等问题。
