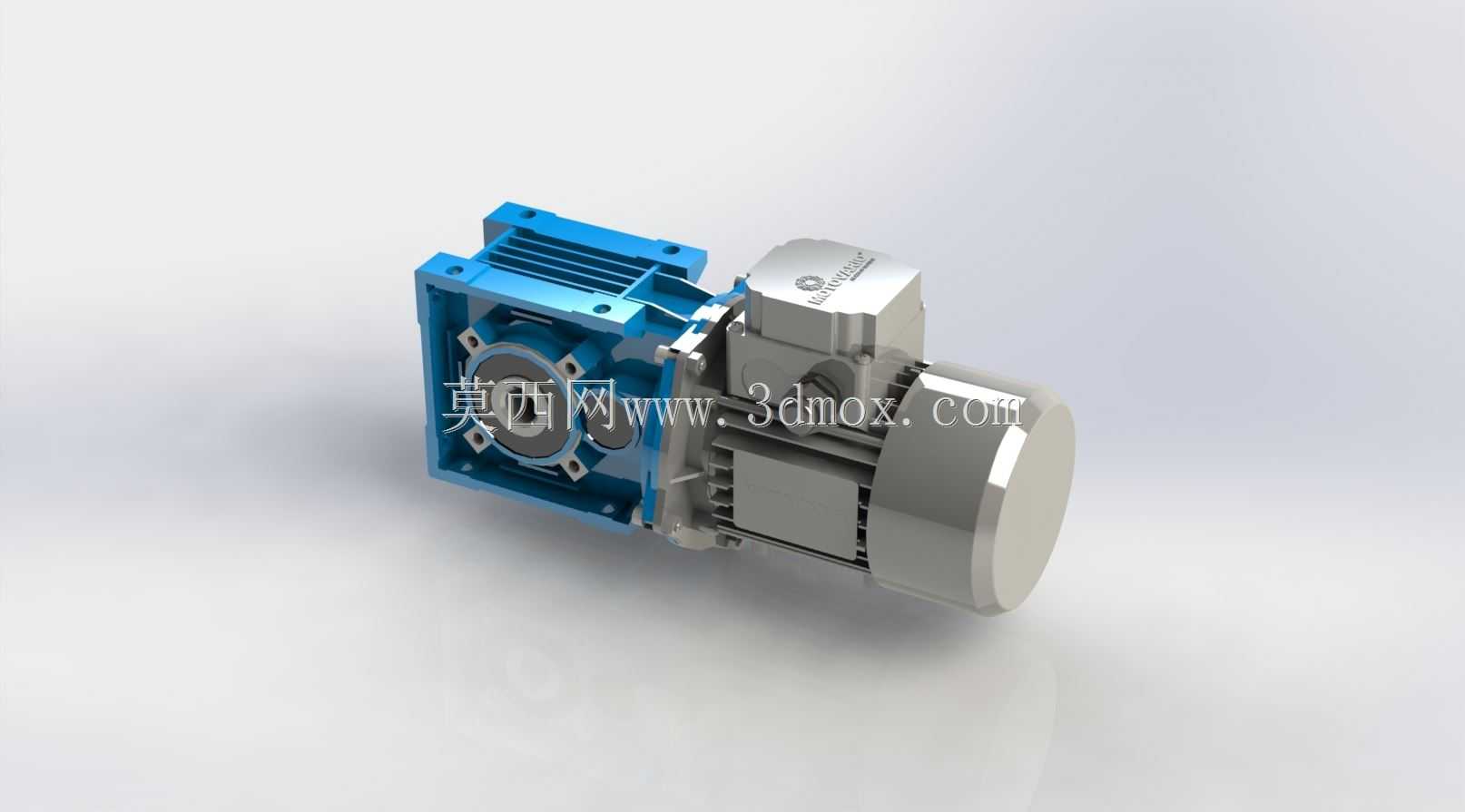

MOTOVARIO蜗轮蜗杆减速电机结构

　　在自动化生产线、物流输送设备、食品包装机械这类需要低转速大扭矩输出的工况里，蜗轮蜗杆减速电机是应用占比极高的传动单元，这款MOTOVARIO系列的减速电机结构，在建模阶段就完全还原了实物的装配逻辑与安装边界，能直接用于设备布局阶段的干涉校验、安装工位的空间预留工作。从实际使用场景来看，这类减速电机常配套在皮带输送机的驱动端、小型自动化专机的回转工位、包装设备的送料机构上，核心作用是把电机端输出的高转速低扭矩动力，通过蜗轮蜗杆副的减速增扭，转换成适配负载端的低转速大扭矩动力，同时还能实现动力传输方向的90度转向，适配设备内部紧凑的布局空间。

　　从功能特性上看，这款结构采用铝合金压铸的箱体外壳，一方面能控制整机自重，另一方面铝合金的散热效率远高于铸铁箱体，在连续运行的工况下能更好地带走蜗轮蜗杆啮合产生的热量，避免润滑脂高温失效导致的磨损加剧。输入端的电机部分采用标准B14法兰安装结构，和减速箱的连接法兰完全贴合，同轴度公差控制在0.02mm以内，建模时还原了电机端的接线盒位置、输出轴的键槽尺寸、后端散热风叶与风罩的轮廓，在做设备整体布线设计时，能直接参考接线盒的朝向预留线缆走线空间，避免后期装配时出现线缆和周边机架干涉的问题。

　　设计思路上，这款结构完全遵循模块化设计逻辑，减速箱部分的蜗轮副采用锡青铜材质的蜗轮搭配调质处理的蜗杆，建模时还原了蜗杆的齿形螺旋角、蜗轮的齿圈与轮毂的装配结构，输出轴采用空心轴设计，能直接穿装负载端的传动轴，通过键连接传递扭矩，也可以根据安装需求选配输出法兰、单输出轴或者双输出轴结构，适配不同的安装场景。安装边界方面，减速箱的底部安装脚座的孔位间距、安装孔的孔径、输出轴中心到安装底面的高度都完全按照实物尺寸还原，输入端电机的总长、外径、风罩的直径都做了1:1的复刻，在做设备整体三维布局时，不需要额外核对二维样本尺寸，直接导入模型就能确认安装空间是否足够，尤其是在多台电机密集布置的工位，能提前排查电机风罩和周边管线、机架的碰撞问题，减少后期现场改造成本。

　　从结构细节来看，建模时还原了减速箱的油塞位置、透气帽的安装位、箱体合箱面的密封槽结构，在做设备维护空间预留时，能直接参考油塞的位置预留换油操作空间，避免设备安装完成后油塞被机架挡住无法更换润滑脂。输出端的油封安装位、轴承的装配位置也都做了准确还原，在做后续的结构改进或者配件替换设计时，能直接提取相关尺寸做适配设计，不需要反复拆解实物测绘。另外这款结构的重心位置也和实物保持一致，在做设备整体的重心校核、机架承重计算时，能直接提取模型的质量参数作为参考，提升设计阶段的计算准确性。

　　在不同的应用场景里，这类减速电机的安装方式也有区别，除了底部脚座安装之外，还支持法兰安装、扭力臂安装，模型里还原了法兰安装的螺纹孔位置、扭力臂的连接点位，在做不同安装形式的方案设计时，不需要重新建模，只需要调整对应的安装配件就能快速完成方案布局。蜗轮蜗杆结构本身具备一定的自锁特性，在提升机、倾斜输送这类需要防止负载倒转的工况里，不需要额外加装制动装置就能实现停机自锁，提升设备运行的安全性，建模时也还原了蜗杆的导程角参数，能直观体现自锁特性对应的结构设计逻辑，方便设计人员在选型时判断是否适配工况需求。
