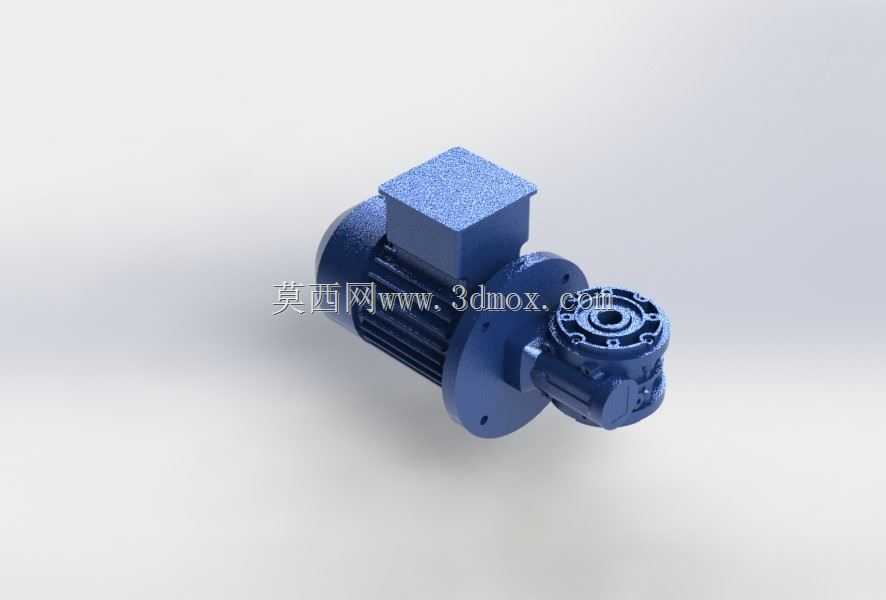

RMI50法兰安装式蜗轮减速电机结构

　　在轻工包装生产线的辊筒驱动、小型输送线的动力段、自动化仓储的顶升回转机构这类对安装空间有严格限制的场景里，法兰直装式的减速电机一直是选型的高频选项，这款RMI50规格的蜗轮减速电机，就是针对这类侧装、法兰对接安装场景做的结构设计。从实际使用的角度看，这类减速电机的核心作用是把电机输出的高转速低扭矩动力，通过蜗轮蜗杆副的大减速比转换，变成低转速大扭矩的输出动力，直接对接负载端的法兰接口，省去了额外的联轴器、安装支座的装配环节，能大幅压缩动力单元的轴向安装尺寸，很多设备的侧边动力位、回转机构的中心安装位，轴向预留空间往往不足200mm，传统的脚座安装电机加联轴器加减速机的组合根本塞不进去，这种电机和减速箱直连集成的结构刚好能适配这类紧凑空间。

　　从结构设计的思路来看，这款产品把异步电机的端盖和蜗轮减速箱的输入侧法兰做了一体化集成，电机的输出轴直接插入蜗轮箱的蜗杆腔，和蜗杆做成同轴直连结构，取消了传统分体结构里的输入轴联轴器、键连接的冗余结构，既减少了动力传递的间隙，也避免了分体装配时的同轴度误差带来的振动、轴承磨损问题。蜗轮侧的输出法兰采用标准的圆形止口设计，止口的尺寸公差按照h7级加工精度设计，安装时可以直接和负载端的法兰止口嵌合，保证输出轴和负载转轴的同轴度，输出轴的键槽采用标准平键规格，能适配绝大多数常规的带轮、链轮、回转支承连接需求。

　　外形尺寸和安装边界这块，这款减速电机的最大径向轮廓集中在电机的散热筋外壳和蜗轮箱的方形接线盒位置，安装时需要注意接线盒的朝向预留，接线盒的出线方向可以根据现场布线需求做90度旋转调整，避免和周边的设备机架、管线产生干涉。电机尾部的散热风罩直径比电机定子外壳略大，安装时尾部需要预留至少30mm的通风间隙，保证散热风叶能正常吸入冷却空气，避免电机长时间运行过热。输出法兰端的安装孔采用通孔设计，螺栓可以从负载侧或者电机侧穿入锁紧，适配不同方向的安装操作空间，法兰端的密封采用双唇口油封结构，能在有少量粉尘、飞溅切削液的车间环境下使用，防止润滑油泄漏和外部杂质进入蜗轮腔。

　　蜗轮蜗杆副的设计采用了锡青铜蜗轮搭配调质合金钢蜗杆的组合，蜗杆表面做了渗碳淬火处理，齿面硬度能达到HRC58以上，保证长时间运行的耐磨性能，蜗轮的齿形采用圆弧圆柱蜗杆啮合形式，相比普通圆柱蜗杆，啮合接触面积更大，传动效率能提升10%左右，同时运行的噪音更低，适合在车间内的近距离操作工位旁使用。减速箱的腔体采用一体化铸铁铸造，没有拼接的密封面，减少了润滑油渗漏的风险，腔体内部的储油空间刚好能浸没蜗轮齿面的1/3位置，既保证了啮合齿面的充分润滑，又不会因为油位过高造成搅油损失过大、运行温升过高的问题。注油孔和放油孔分别设置在减速箱的顶部和底部侧面，日常维护时不用拆卸电机就能完成润滑油的更换，注油孔旁边设置了透明的油标，可以直接观察内部的油位高度，避免缺油运行造成的齿面磨损。

　　实际选型搭配时，这款减速电机的输出转速覆盖了常用的十几转到一百多转区间，对应的输出扭矩能满足几百牛米以内的负载驱动需求，适合中小型负载的回转、输送、顶升类动作，安装时只需要把法兰止口对准负载的安装位，拧紧四个安装螺栓，接好电源线和接地保护线就能投入使用，不需要复杂的对中调整步骤，对设备装配的技术要求更低，也能减少后期维护的拆装工作量。在一些食品包装、日化灌装的生产线上，这类减速电机还可以搭配食品级润滑脂版本，满足洁净生产区域的使用要求，外壳的喷涂采用环保型皱纹漆，不容易积灰，日常擦拭清洁也很方便。
