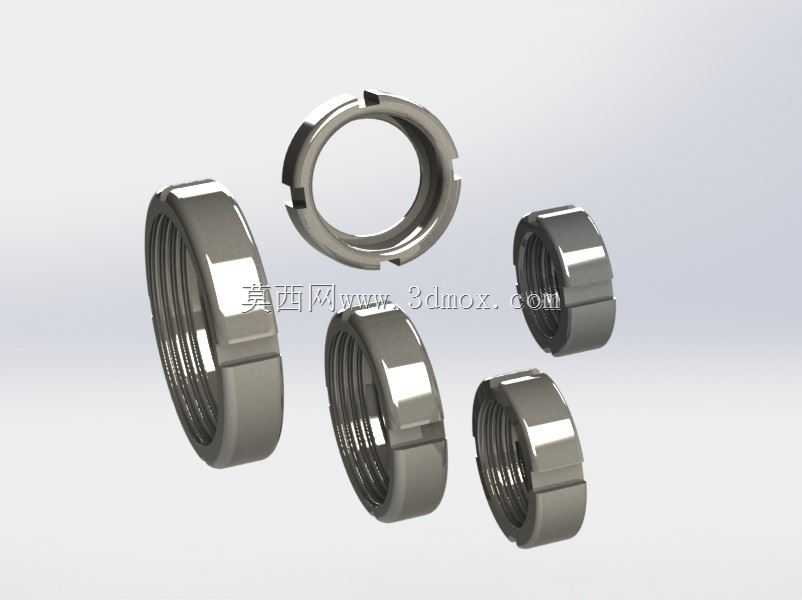

丹麦式锁紧圆螺母组结构设计

　　这类带开槽结构的圆螺母，常被应用在需要精准轴向定位、同时承受一定振动载荷的机械装配场景中，比如机床主轴的轴向限位、滚动轴承内圈的锁紧固定、传动轴系的轴向位置调整，也会用在液压元件、气动执行机构的端盖锁紧工位，替代普通六角螺母在轴类零件上的锁紧需求，解决普通螺母在旋转轴上无法可靠固定、受振动易松脱的问题。从结构设计来看，该组螺母采用内螺纹与外圆开槽结合的形式，内螺纹的牙型精度直接决定了与配套轴件的配合松紧度，设计时需要根据配套轴的螺纹公差带，匹配对应的内螺纹公差，通常选用中等配合精度，既保证装配时的顺畅旋入，又避免螺纹间隙过大导致的轴向窜动。外圆上均匀分布的四个开槽，是配套锁紧垫圈使用的核心结构，装配时将锁紧垫圈的内爪嵌入轴上的键槽，

　　外爪弯折卡入螺母的开槽内，就能完全限制螺母与轴之间的相对转动，实现可靠的机械防松，相比摩擦防松的尼龙圈螺母、双螺母结构，这种机械锁止的方式能在强振动、冲击载荷的工况下保持长期锁紧状态，不会因为温度变化、材料蠕变出现松脱失效。螺母的外形采用圆柱式结构，相比六角螺母，在轴端安装时不需要预留六角头的扳手空间，只需要配套钩形扳手卡入外圆的槽位就能完成拧紧操作，特别适合安装空间狭窄、轴系排布紧凑的设备内部，比如多级齿轮箱的内部轴系锁紧，普通扳手无法伸入的位置，钩形扳手可以沿着轴的径向操作，完成螺母的拧紧与拆卸。设计这类螺母时，需要重点关注几个尺寸边界：首先是内螺纹的公称直径与螺距，必须完全匹配配套轴的外螺纹参数，

　　螺纹的有效旋合长度通常取1到1.5倍的螺纹公称直径，保证足够的螺纹连接强度，避免螺纹受力过大出现滑牙；其次是外圆的直径尺寸，要匹配对应规格钩形扳手的卡口尺寸，开槽的宽度与深度要适配锁紧垫圈外爪的尺寸，通常开槽宽度比垫圈爪片大0.2到0.3毫米，方便装配时爪片顺利卡入，同时不会因为间隙过大导致锁止后存在旷量；螺母的厚度尺寸需要根据轴向承载的大小计算，当用于轴承锁紧时，厚度要保证压紧轴承内圈端面后，螺纹末端有足够的露出长度，通常预留2到3个螺距的余量，方便后续调整锁紧位置。从实际使用的角度，这类螺母的端面与螺纹轴线的垂直度是关键形位公差，设计时需要标注端面跳动公差，通常控制在0.02毫米以内，避免拧紧后螺母端面倾斜，

　　导致轴承内圈受力不均，出现轴承运转发热、提前磨损的问题。外圆的开槽位置需要均匀分布，四个槽的角度误差控制在±1度以内，保证锁紧垫圈的爪片可以顺利卡入任意一个槽位，方便调整锁紧力矩时选择最合适的锁止位置。材料选择上，常规工况下选用中碳钢经调质处理即可满足强度要求，表面做发黑处理提升防锈能力，在腐蚀环境下使用的版本可以选用不锈钢材质，经钝化处理后适应潮湿、有腐蚀介质的工况。建模过程中，需要先绘制内螺纹的螺旋扫掠路径，注意螺纹收尾的结构要符合机械加工的实际工艺，不能出现螺纹直接截断的锐角结构，外圆的开槽采用拉伸切除的方式生成，槽底需要做微小的圆角过渡，避免热处理时出现应力集中导致开裂，螺母的两个端面要做0.5毫米左右的倒角，去除加工毛刺，同时方便装配时顺利导入配套的垫圈与轴承内圈。这类螺母在装配时需要注意拧紧力矩的控制，不能过度拧紧导致螺纹变形，也不能力矩不足导致轴向压紧力不够，通常根据螺纹公称直径参考对应的紧固件拧紧力矩标准，拧紧后再将锁紧垫圈的爪片弯折贴紧螺母开槽的侧面，确保锁止到位。在设备维护过程中，拆卸这类螺母时需要先将弯折的爪片扳平，再用钩形扳手旋出螺母，避免硬撬导致螺母开槽变形、轴表面被划伤。
