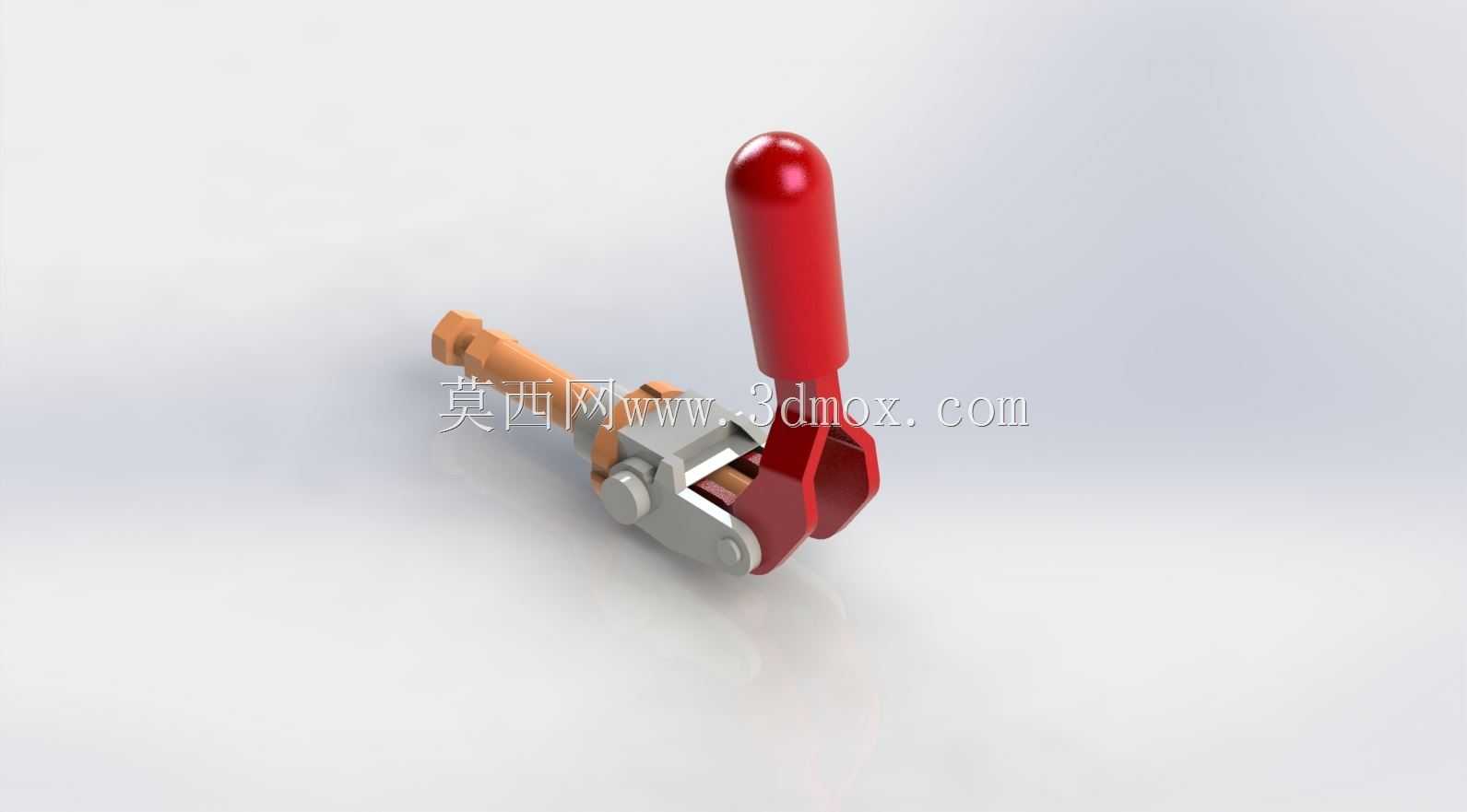

诺瑞姆05170-010型推拉式快速夹钳结构

　　这款推拉式快速夹钳是工装夹具领域应用极广的标准压紧元件，在焊接工装、装配工位、检具定位、木质加工夹具、电子元件压合工位中都能见到同结构产品的身影，核心作用是通过肘节机构的死点锁止特性，实现工件的快速压紧与释放，相比螺栓压紧、凸轮压紧结构，操作行程更短，锁止可靠性更高，无需额外施加持续锁紧力就能保持稳定的压紧状态，操作人员单次扳动手柄即可完成压紧或松脱动作，单工位操作耗时可压缩至1秒以内，能大幅提升批量生产环节的上下料效率。从结构设计逻辑来看，该夹钳采用水平推拉式布局，核心传动部分为对称布置的肘节连杆组，当红色操作手柄扳动至锁止位置时，连杆组刚好越过机构死点，此时哪怕压紧端受到工件方向的反向推力，连杆结构也不会自行松脱，

　　锁止状态的保持完全依靠机械结构自锁，无需额外的锁销、卡扣等辅助固定件，长期使用也不会因为振动出现松脱问题。夹钳的压紧端采用带外螺纹的调节螺杆结构，螺杆表面为标准公制三角螺纹，可根据被压紧工件的厚度差异旋转调节螺杆伸出长度，调节到位后通过杆身的锁紧螺母固定位置，适配不同厚度工件的压紧需求，螺杆端部可搭配橡胶压头、金属压头等不同材质的端头，避免压伤软质工件表面，或是在金属工件压紧时提供足够的摩擦力防止滑移。安装边界方面，该型号夹钳的底座为平直安装面，底座上预留两个贯通安装孔，可通过内六角螺栓直接固定在工装基板、工作台面或是专用夹具座上，安装孔的孔距符合同规格快速夹钳的通用安装尺寸，可直接替换市面上同行程、同压紧力的其他品牌同类型夹钳，

　　无需重新加工安装孔位。操作手柄采用加长的圆弧形包胶结构？不对，图中手柄为红色硬质涂装的长杆结构，手柄长度经过力矩优化，操作人员扳动时无需施加过大的握力，就能让连杆机构顺利越过死点达到锁止状态，手柄的摆动角度经过设计，锁止位置与松脱位置的夹角控制在60度左右，既不会因为摆角过小导致误触松脱，也不会因为摆角过大占用过多操作空间，在排布密集的多工位工装上，相邻夹钳的手柄操作不会出现干涉问题。夹钳的所有铰接销轴都采用过盈配合加铆接的固定方式，销轴与连杆孔之间的间隙控制在极小范围内，长期反复扳动也不会出现明显的旷量，保证压紧位置的重复精度，可满足检具、焊接工装这类对重复定位精度有一定要求的使用场景。夹钳的主体金属部件均采用碳钢材质加工，

　　表面做镀锌或镀彩锌处理，具备基础的防锈能力，可适应车间内的常规使用环境，若应用在潮湿、有腐蚀介质的场景，也可更换为不锈钢材质的同结构型号。在实际选型使用时，需要根据被压紧工件所需的压紧力选择对应规格，该型号夹钳的额定压紧力属于中小推力级别，适合压紧薄板类工件、小型注塑件、电子组件等载荷不大的压紧场景，若需要更大压紧力可选择同系列更大规格的型号。设计建模时，需要重点关注肘节连杆的铰接点位置尺寸，这几个点位的相对位置直接决定了夹钳的锁止死点位置、操作力矩以及压紧力输出大小，若点位尺寸出现偏差，要么会出现锁止不可靠容易松脱的问题，要么会出现扳动手柄时阻力过大操作费力的情况；同时要注意调节螺杆的行程范围，保证在可调节范围内，夹钳锁止时都能保持在死点位置，不会因为螺杆伸出过长或过短导致机构无法正常锁止。另外，建模时需要预留出铰接位置的活动间隙，模拟实际装配后的运动状态，验证手柄摆动全程不会与夹钳本体、安装座或是被压紧工件出现运动干涉，保证夹钳的动作顺畅无卡滞。
