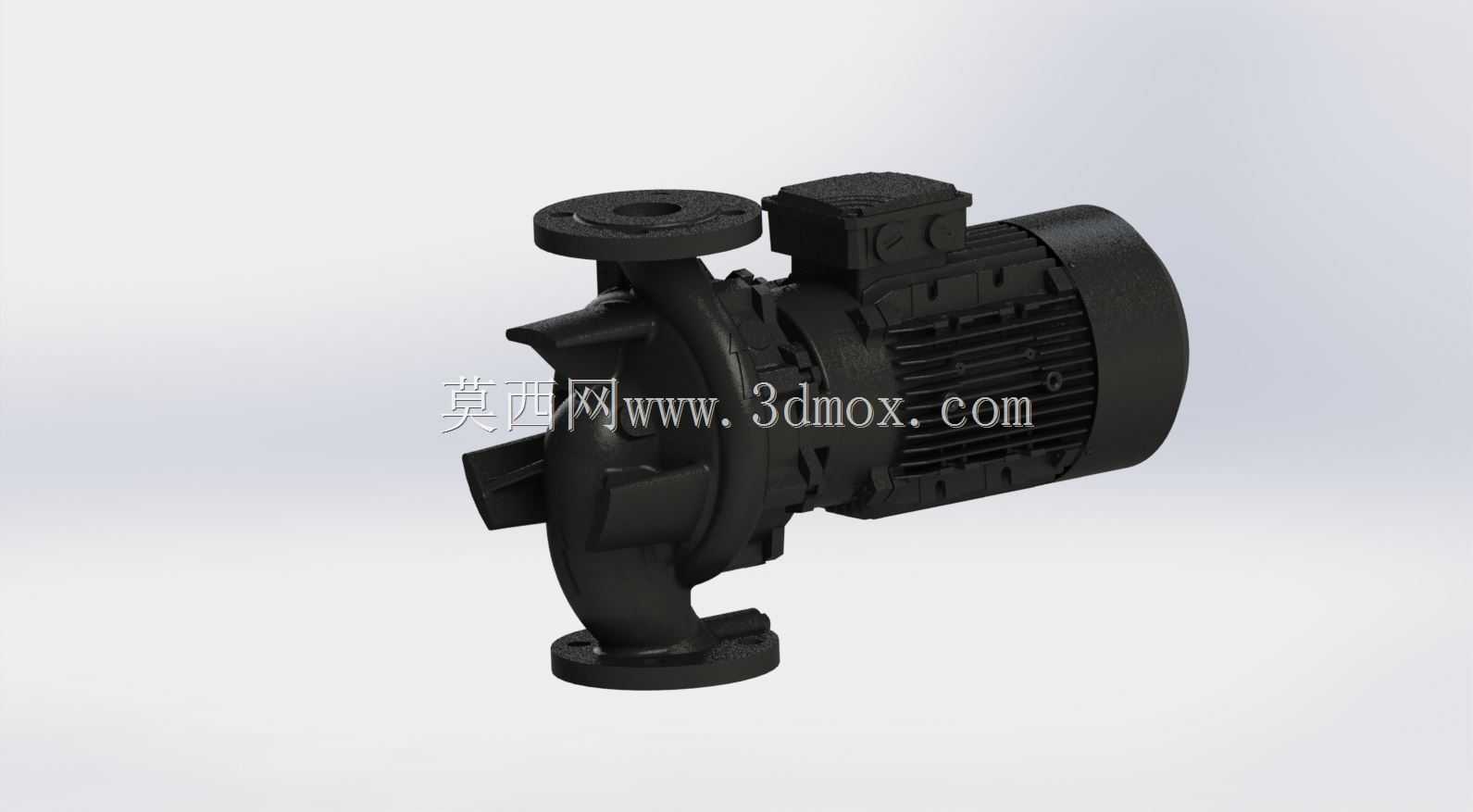

荏原LPCI50-1603IE3卧式离心泵结构

　　这款卧式直联离心泵的结构设计，完全围绕民用建筑、小型工业场景的流体输送需求展开，日常可承担暖通空调循环、冷热水供水、轻度工业流体增压这类常规输送任务，直联式的结构布局从根源上压缩了整机的轴向安装尺寸，相比带联轴器的分体式离心泵，安装时不需要额外预留联轴器调整、维护的操作空间，对狭小设备间的适配性更强。从结构细节来看，泵体采用标准法兰接口设计，进出口法兰的螺栓孔位、通径尺寸完全匹配同规格常规管路的安装标准，现场对接管路时不需要额外制作过渡转接件，进出口的流道采用渐扩式顺滑过渡设计，流体从进口进入叶轮腔的过程中不会出现突然的通径变化，能有效降低流体在泵腔内部的涡流损失，减少运行过程中的水力噪声，

　　这一点对安装在民用建筑地下设备间的场景尤为重要，能避免泵组运行噪声通过管路传递到上层使用空间。叶轮采用闭式结构设计，叶片的型线经过水力优化，在输送常温清水或者物理性质接近清水的流体时，能保持稳定的输出扬程与流量，叶轮与泵轴之间采用键连接加锁紧螺母的固定方式，运行过程中不会出现叶轮松动移位的问题，泵体与电机连接的位置设置了独立的机械密封腔，机械密封的选型适配常规0-120℃的流体输送温度，正常运行工况下不需要频繁更换密封件，日常维护只需要定期检查密封位置有没有渗漏即可。电机部分与泵体共用一根传动轴，取消了传统分体泵的联轴器、轴承座部件，整机的转动部件数量更少，运行过程中的故障点对应减少，电机的散热筋采用轴向排布设计，

　　不管是卧式安装还是小角度倾斜安装，都能利用电机自身转动带动的空气流动带走散热筋表面的热量，保证电机长时间运行时的绕组温度处于合理区间。安装边界方面，整机的底座采用一体化铸造的支撑脚，四个安装脚的平面度控制在安装要求范围内，现场安装时只需要将底座固定在预制的混凝土基础或者钢制机架上，调整进出口法兰与管路的同轴度即可，不需要额外调整泵轴与电机轴的对中精度，大幅降低现场安装的调试工作量。泵体的排气螺塞设置在泵腔最顶端的位置，首次开机调试时只需要拧开排气螺塞排净泵腔内的空气，就能顺利完成引水启动，不需要额外配置排气阀件。底部的放水螺塞设置在泵腔最低位置，冬季停机或者长期停用时，可以拧开放水螺塞排净泵腔内的存水，

　　避免低温环境下存水结冰胀裂泵体。从结构设计的逻辑来看，这款泵的所有细节都围绕易安装、低维护、运行稳定的核心需求展开，没有多余的冗余结构，所有易损件都采用行业通用的标准规格，后期维护更换配件时不需要专门定制，能有效降低设备全生命周期的使用成本。在实际选型应用中，这款泵的参数区间适配大多数中小型建筑的空调循环、供水增压需求，直联结构带来的紧凑尺寸，能让设备排布时预留的检修通道宽度更小，提升设备间的空间利用率，对于改造类项目来说，原有设备间空间不足的情况下，这款泵的尺寸优势会更加明显，不需要对原有基础做大规模改动就能完成替换安装。
