荏原LPC系列卧式管道离心泵结构设计

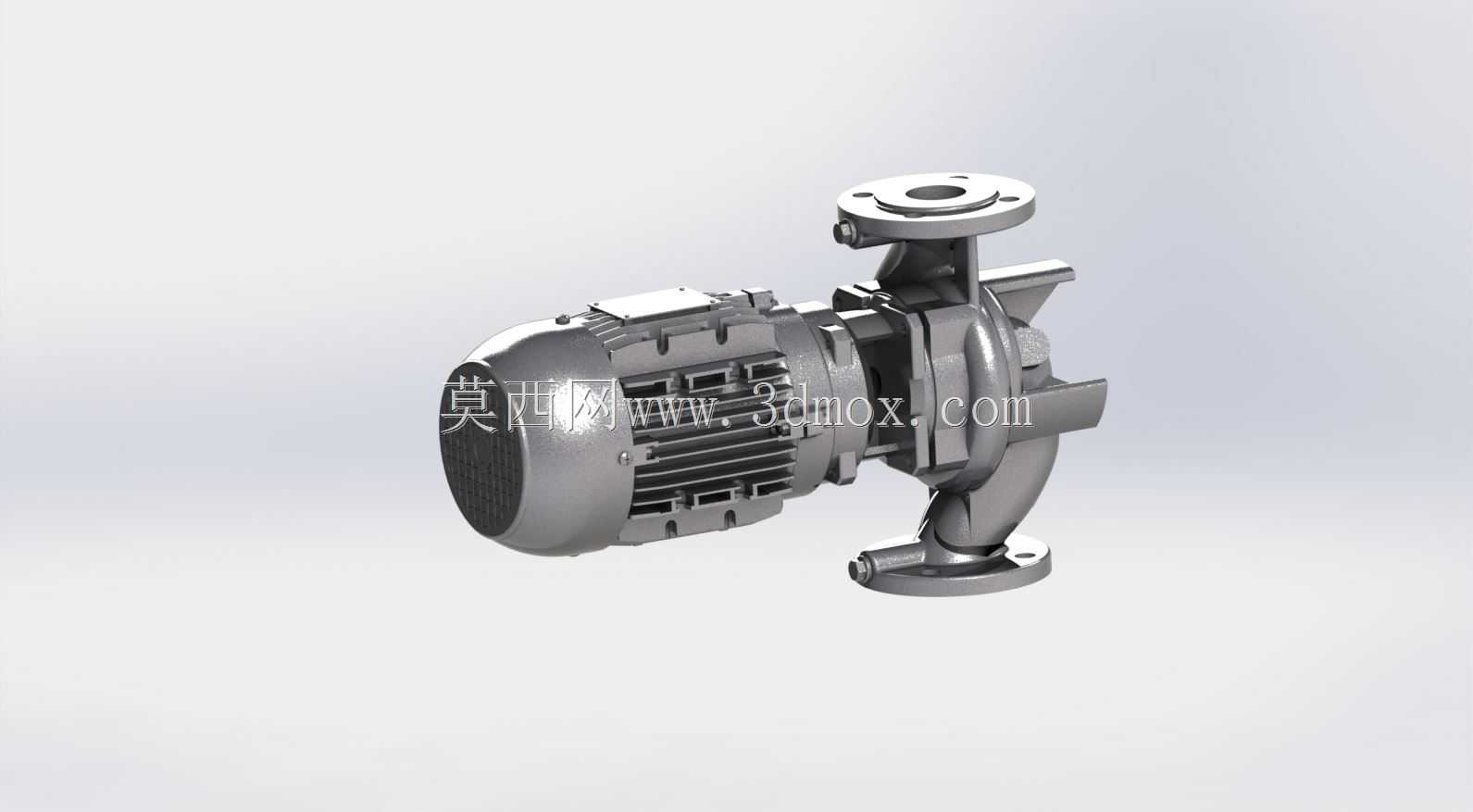

　　这款卧式单级离心泵的三维结构，完整还原了泵体与驱动电机直联共轴的紧凑布局，在民用建筑供水、暖通空调循环、工业冷却系统、轻腐蚀流体输送场景中，这类直联管道泵是应用占比极高的通用流体输送设备，相比带联轴器的分体式离心泵，它的轴向尺寸更短，安装时不需要额外调整泵轴与电机轴的同轴度，对安装空间的预留要求更低，尤其适合在管井、设备夹层、泵房边角这类空间局促的布设场景使用。

　　从结构设计逻辑来看，泵体采用法兰式进出口同轴线布局，进出口通径覆盖40mm到100mm的常规规格，安装时可以直接串接在同管径的工艺管线中，不需要额外做变径转接，进出口法兰的螺栓孔位、密封面尺寸完全匹配对应压力等级的管路法兰标准，现场安装时不需要二次加工适配。泵的过流腔采用水力模型优化的蜗壳结构，叶轮为闭式离心叶轮，针对清水类低粘度流体做了流道顺滑处理，额定工况下的水力效率处于行业主流水平，能覆盖7.5kW到100kW功率段的输送需求，适配IE2、IE3能效等级的异步驱动电机，满足不同场景的能耗要求。

　　泵体与电机的连接采用标准支架过渡，泵轴与电机轴为共轴设计，取消了传统分体泵的联轴器、独立轴承座部件，转动部件的累计跳动量更小，运行时的振动、噪声表现更优。机械密封安装在泵轴穿入泵腔的位置，密封腔的结构设计预留了足够的散热空间，常规工况下不需要额外配置冲洗管路就能保证密封面的运行温度在允许范围内，日常维护时只需要拆开泵体与连接支架的紧固件，就能直接更换密封件与叶轮，不需要拆卸电机和进出口管线，大幅降低了现场运维的工作量。

　　从安装边界来看，整机的安装底座与电机底脚为一体化设计，安装时只需要按照底座的安装孔位预留混凝土基础或者型钢支架的固定孔即可，进出口法兰的中心高度、轴向安装尺寸完全匹配同参数段的通用管道泵安装尺寸，老旧项目替换同类型泵时不需要调整原有管线的位置，直接替换安装就能投入使用。泵体的排气螺塞设置在蜗壳的最高位置，首次启动前可以直接拧开螺塞排净泵腔内的空气，避免气缚导致的泵不出水问题；底部的放水螺塞设置在蜗壳最低位置，冬季停运或者长期停机时可以排净泵腔内的存水，避免低温冻裂泵体或者存水锈蚀过流部件。

　　建模过程中对所有配合面的尺寸公差做了对应还原，比如叶轮与泵口环的配合间隙、机械密封的安装定位尺寸、法兰密封面的粗糙度要求对应的结构细节都有体现，结构设计人员可以直接参考这个模型做管线布设的碰撞检查、泵房安装空间的预留校核，也可以在做同类型泵的国产化改型时，参考其结构布局做轻量化优化，比如针对特定工况调整叶轮的流道宽度、改变密封结构适配含少量颗粒的流体，或者调整进出口法兰的压力等级适配高压输送场景。需要注意的是，这类泵的安装对管线的受力有一定要求，进出口管线需要做独立支撑，不能让管线的重量直接作用在泵体法兰上，否则长期运行会导致泵体变形、密封泄漏甚至轴系偏移，建模时也还原了法兰位置的受力承载边界，在做管线应力分析时可以直接作为受力参考点使用。

　　在不同的应用场景中，这款泵的适配性也有对应的结构支撑：用于暖通空调循环水系统时，泵体过流部件的材质适配常规水处理药剂的弱腐蚀环境；用于建筑供水增压时，叶轮的低转速设计可以降低水流噪声，满足民用建筑的噪声要求；用于工业设备冷却循环时，直联结构的高可靠性可以满足长期连续运行的要求，不需要频繁停机维护。整个模型的结构细节完全按照实物的装配关系搭建，没有做简化省略，从电机的散热筋结构、接线盒位置，到泵体的加强筋布局、安装底脚的加强结构都完整还原，能直接用于工程场景的装配校核、方案展示以及结构参考。
