荏原LPCI系列卧式单级离心泵结构

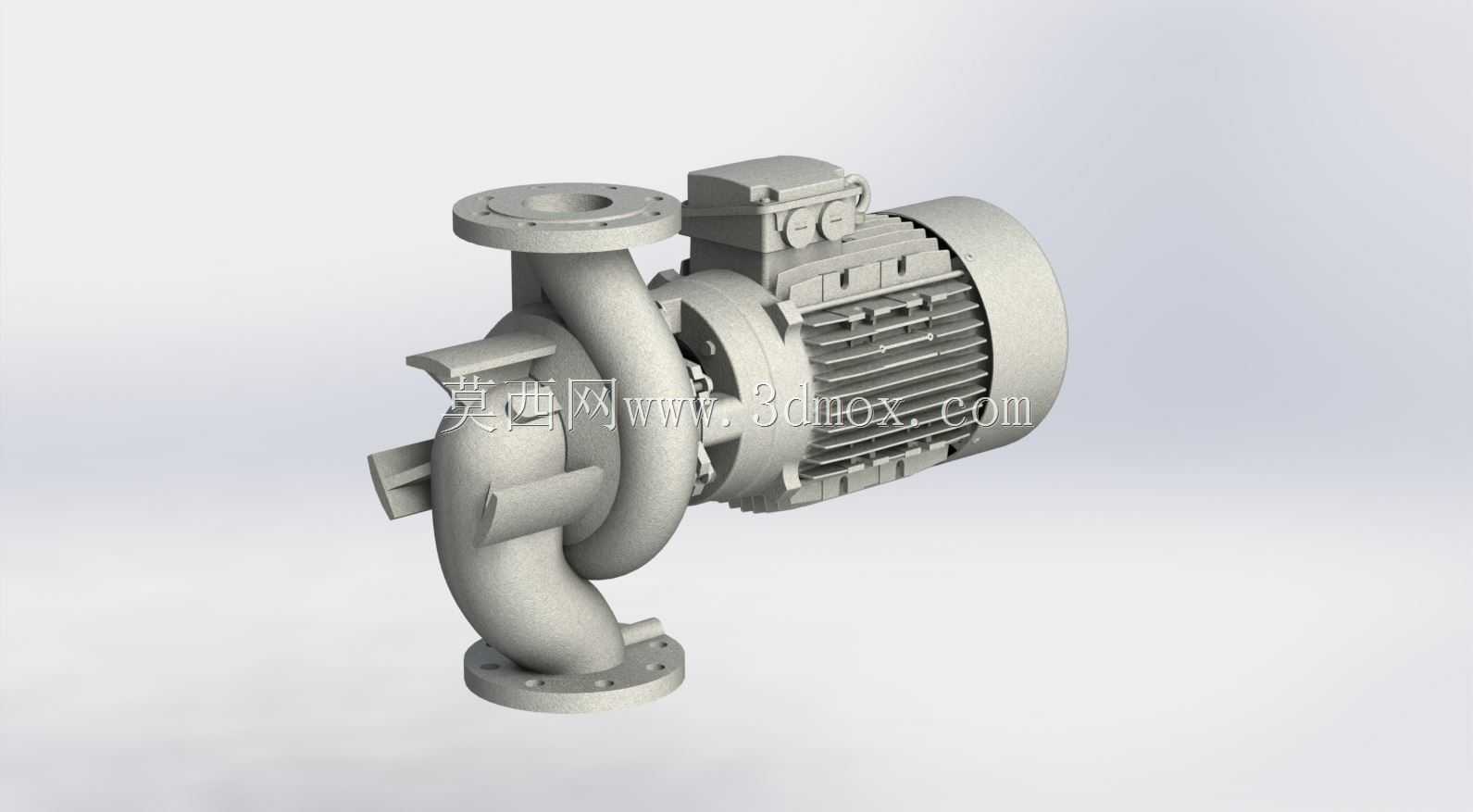

　　在民用建筑给排水、工业循环水系统、暖通空调冷热水输送这类常规流体输送场景里，卧式端吸离心泵一直是应用占比最高的泵型之一，这次拆解的这款荏原LPCI系列离心泵，就是这类场景里非常典型的标准化产品。从结构布局来看，它采用的是电机与泵体直联共轴的设计，没有额外的联轴器传动结构，这种设计最大的优势就是轴向尺寸紧凑，安装时不需要额外预留联轴器找正的操作空间，对狭小泵房的适配性更好，同时少了中间传动环节，也能降低长期运行的传动损耗和故障点。

　　泵体部分采用的是后开门式结构设计，日常检修机械密封、叶轮这些易损件的时候，不需要拆卸泵体的进出口管路，也不需要移动电机的安装位置，只需要拆开泵体和电机连接的中间架部分，就能把转子组件整体抽出来维护，这对连续运行的工业系统来说，能大幅缩短停机检修的时间。进出口的法兰采用的是标准PN16压力等级的法兰接口，和常规工业管路的法兰尺寸完全通用，现场配管的时候不需要额外做转接件，进出口的方向为水平轴向吸入、垂直向上吐出，这种流道布局符合离心泵的流体力学特性，吸入段的流道做了渐缩式设计，能让流体平稳进入叶轮，降低入口的紊流损失，同时垂直向上的出口也方便现场管路的排气操作，避免泵腔内部积气导致的气缚问题。

　　叶轮采用的是闭式离心叶轮结构，叶片为三维扭曲水力设计，流道表面做了光滑过渡处理，能在输送常温清水或者物理化学性质类似水的介质时，保持较高的水力效率，叶轮做了严格的动平衡校正，和电机轴直联之后，整体转子的动平衡等级达到G6.3以上，运行时的振动值控制在很低的水平，能有效降低轴承的负载，延长整机的使用寿命。泵轴和介质接触的部分采用的是机械密封结构，相比传统的填料密封，机械密封的泄漏量更小，不需要频繁调整填料压盖，日常维护的工作量更低，同时机械密封的摩擦副采用的是硬质合金对石墨的材质组合，适配常规清水介质的长期运行，耐磨性能表现稳定。

　　安装边界方面，这款泵的底座采用的是一体式铸造的安装脚，泵体和电机的安装脚都固定在同一个加工基准面上，安装时只需要把底座固定在混凝土基础或者钢制机架上，不需要额外调整泵和电机的同轴度，出厂时已经完成了同轴度的校准，现场安装的难度很低。泵体底部设置了专门的泄放螺塞，在冬季停机或者长期停运的时候，可以拧开螺塞把泵腔内部的残留介质排干净，避免低温冻裂泵体，或者残留介质沉积结垢影响下次启动。泵体的顶部设置了排气螺塞，首次启动前可以拧开排气螺塞排净泵腔内部的空气，保证泵能正常自吸排空气，避免空转损坏机械密封。

　　从实际选型适配的角度来看，这款泵的参数覆盖了常规中小流量、中低扬程的输送需求，适配的介质温度范围在-10℃到120℃之间，既可以用于建筑的生活供水、消防供水，也可以用于工业设备的循环冷却水输送、暖通系统的冷热水循环，甚至在一些轻度腐蚀性的水处理场景里，更换对应的密封材质和叶轮材质之后也能适配。整体结构没有冗余的设计，所有的零部件都采用标准化的尺寸设计，易损件的通用性很强，后期更换配件的时候不需要专门定制，能降低运维的备件成本。

　　建模的时候需要特别注意几个配合尺寸的公差：首先是泵体和中间连接架的止口配合，这个位置的同轴度直接决定了叶轮和泵腔的间隙，间隙过大会导致容积效率下降，间隙过小则可能出现叶轮擦碰泵壳的问题；其次是机械密封的安装定位尺寸，轴上的机械密封安装位的粗糙度和台阶尺寸必须符合标准要求，否则会导致机械密封的静环和动环配合偏斜，出现泄漏问题；还有进出口法兰的螺栓孔位置度，必须和标准法兰的尺寸完全一致，否则现场安装的时候会出现管路对不上的问题。另外电机的散热筋结构建模的时候不需要做过度的简化，因为散热筋的尺寸直接影响电机的散热面积，做热仿真分析的时候，准确的散热筋结构才能得到准确的电机温升计算结果。
