荏原LPC系列卧式单级离心泵结构设计

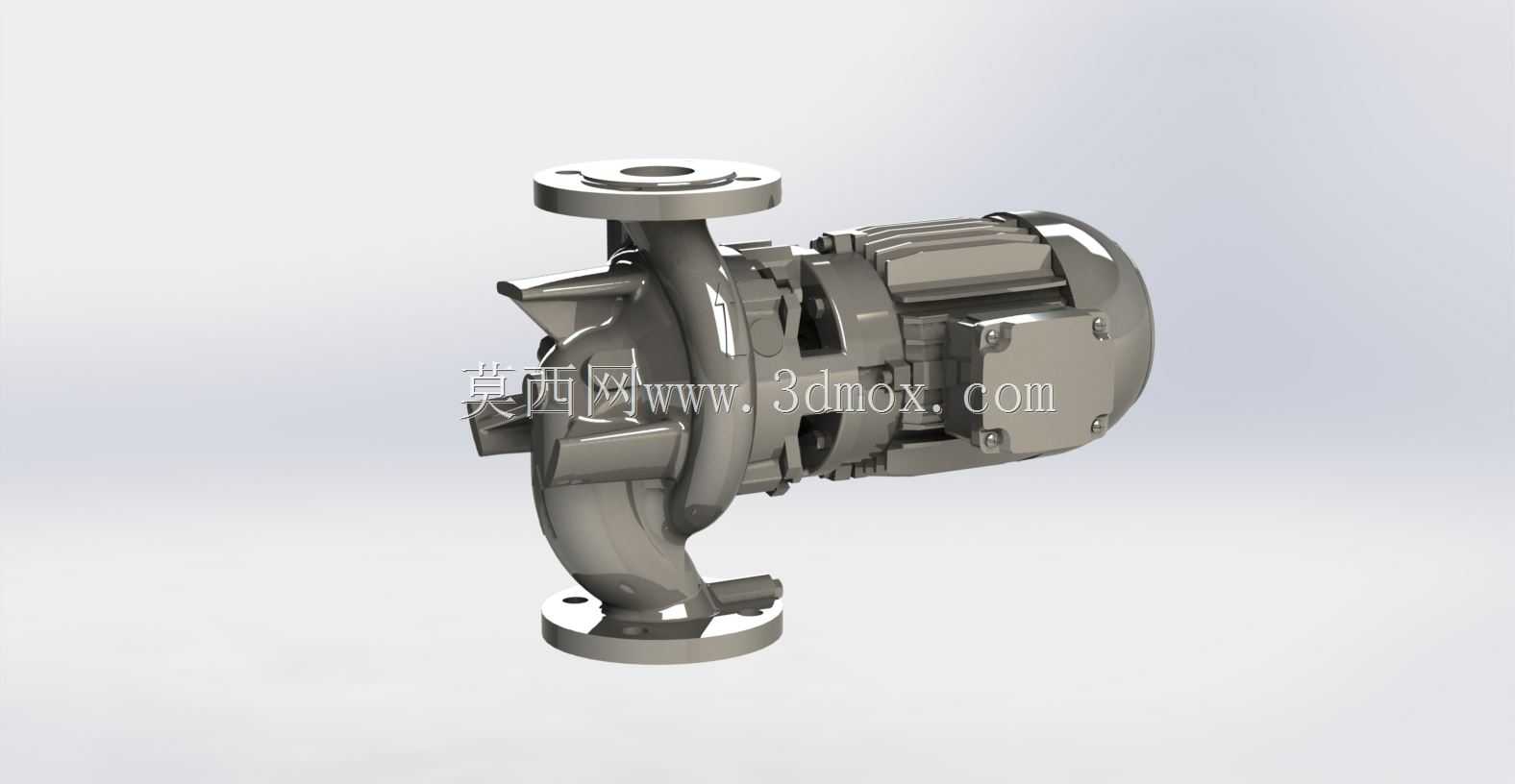

　　这款卧式单级离心泵的三维结构完整还原了整机装配逻辑，从进出口法兰的连接基准到电机与泵体的同轴配合面，每一处装配约束都对应实际生产中的公差配合要求。在民用建筑供水、暖通空调循环、工业冷却水输送这类常规工况中，该型泵的直联式结构省去了联轴器找正的大量调试工作，安装时只需将底座地脚螺栓孔与预埋基础对齐找平，即可完成主体就位，相比带联轴器的长轴联泵能节省近40%的现场安装工时。

　　泵体采用后开门式结构设计，日常检修机械密封或叶轮时，无需拆卸进出口管路和电机，只需松开泵体与连接架的紧固螺栓，即可将转子部件整体抽出，大幅降低运维阶段的停机时长。过流部件的流道做了顺滑过渡处理，从进水口的渐缩段到叶轮出口的扩散段，型线完全匹配水力设计的流速变化要求，能减少流体在泵腔内的湍流损失，在额定工况点运行时的水力效率比同参数普通端吸泵高出3到5个百分点。进出口法兰采用标准PN16压力等级的连接尺寸，法兰密封面为突面形式，适配市面上绝大多数工业管路的法兰配对要求，现场安装时无需额外加工过渡连接件。

　　电机与泵体的连接采用一体化铸造的连接支架，支架的止口同时定位电机端盖和泵体轴承座，从加工基准上保证了电机轴与泵轴的同轴度，运行时的径向跳动量可控制在0.05mm以内，能有效降低机械密封的偏磨概率，延长密封件的更换周期。叶轮采用闭式结构设计，前后盖板均做了静平衡校正，平衡精度等级达到G6.3级，额定转速运行时的振动值满足ISO 10816的B级要求，可直接安装在楼宇设备层或车间生产区域，无需额外做隔振基础就能满足噪音管控要求。

　　泵脚的安装孔位采用长圆孔设计，允许安装时存在±3mm的位置偏差，降低现场基础施工的精度要求，同时也方便后期运维时调整泵体的水平度。轴封部位预留了冲洗水接口，在输送含微小颗粒的流体时，可外接清洁冲洗液对机械密封端面进行冲洗，避免颗粒进入密封摩擦副造成密封失效。整机的外形轮廓在建模时充分考虑了最小安装空间要求，侧面预留的扳手操作空间能满足所有连接螺栓的拆装需求，顶部的吊环位置经过重心校核，吊装时整机可保持水平状态，不会出现倾斜磕碰管路的情况。

　　从建模细节来看，所有螺栓、密封垫片、O型圈这类标准件都按实际装配位置做了层级排布，不存在干涉问题，结构工程师可直接基于该模型做管路系统的碰撞检查，也可拆解出各个零件的尺寸做备件测绘参考。泵体的壁厚按1.6MPa的耐压要求做了等强度设计，高压区域的壁厚适当加厚，低压区域在保证刚性的前提下做了减薄处理，在满足强度要求的同时控制了整机重量，降低了安装基础的承重要求。轴承部位的润滑腔结构做了密封防护设计，可防止外界粉尘和水汽进入轴承，同时避免润滑脂泄漏污染输送介质，适配食品加工、制药这类对介质洁净度有一定要求的输送场景。
