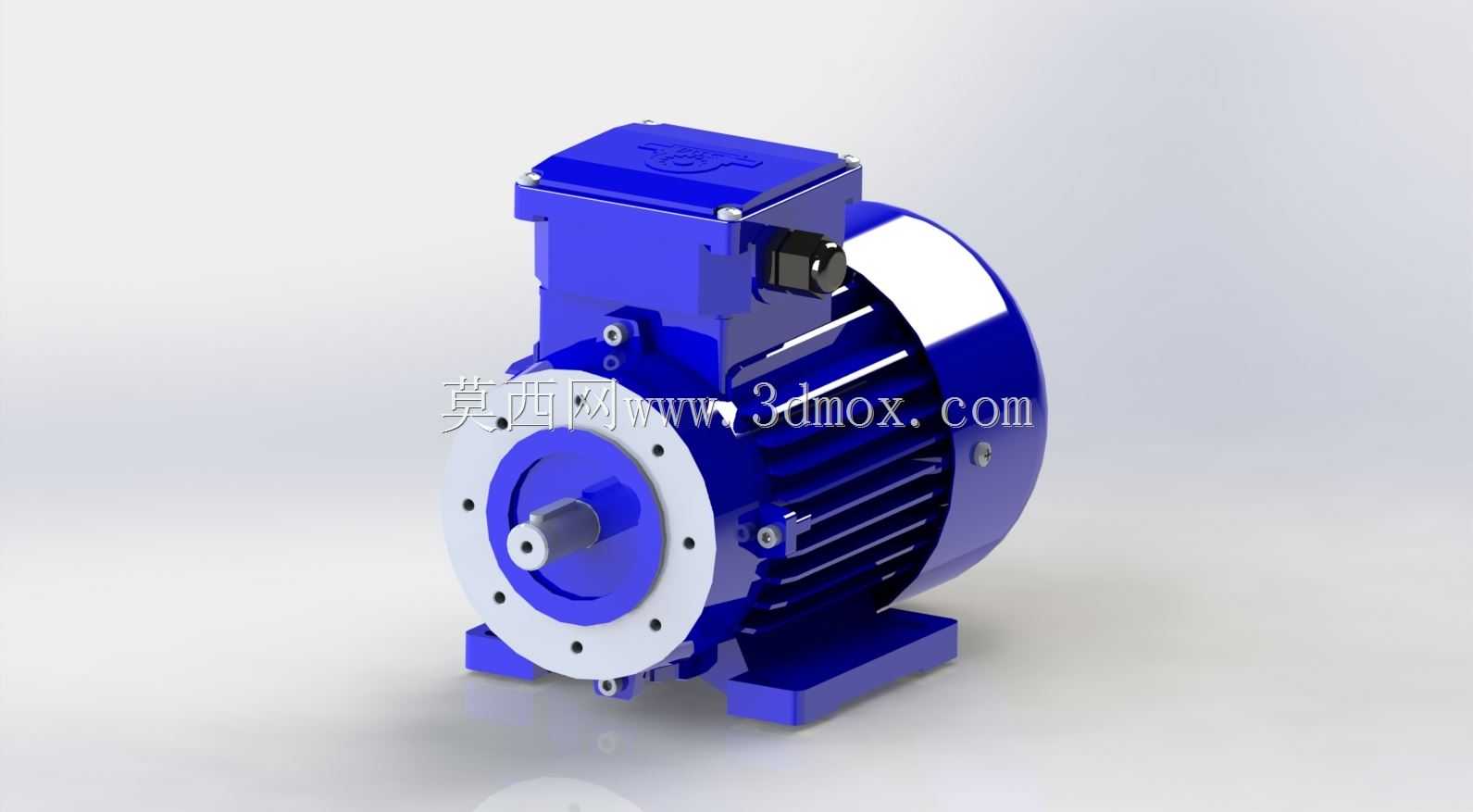

STM系列工业三相异步电动机三维结构

　　这款STM系列电机的三维结构还原，完全贴合工业现场实际选型与装配的需求，做结构设计的时候最怕拿到的模型和实物安装尺寸对不上，导致后续机架、联轴器匹配出问题，这个模型在安装边界的还原上做的很细，B3、B14、B34几种安装形式的法兰孔位、底脚安装孔距、轴伸直径与键槽尺寸都严格对应实物参数，不管是做卧式安装的输送线机架配套，还是立式安装的泵体、减速机直连，都能直接在装配体里做干涉检查，不用再反复核对二维样本的尺寸标注。

　　从实际应用场景来看，这类0.75kW功率等级的电机覆盖的工况非常广，轻工生产线的输送带驱动、小型风机的动力输入、包装设备的辊筒传动、机床辅助装置的动力源都能见到同规格产品的身影，模型里把接线盒的位置、散热筋的排布、吊环的安装位都做了还原，在做设备整体布局的时候，能提前预留接线的操作空间，避免出现电机装完之后接线盒被机架挡住、散热风道被周边部件遮挡的问题，很多新手做设计的时候容易忽略这些细节，等到现场安装才发现操作空间不足，返工调整机架的成本很高，用精准的三维模型提前做布局验证就能规避这类问题。

　　从设计思路上看，这个系列的电机采用的是全封闭自扇冷结构，模型里端盖的止口配合尺寸、机座的散热筋高度、风罩的通风间隙都和实物一致，机座采用铸铁材质的结构设计，散热筋沿轴向均匀排布，能保证运行过程中绕组产生的热量快速通过机座散发出去，接线盒采用密封结构，能适应多粉尘、轻度潮湿的工业车间环境，法兰安装面的粗糙度、轴伸的配合公差都在模型里做了对应体现，在做联轴器选型、带轮匹配的时候，能直接在模型里测量配合尺寸，选配合适的传动件，避免出现轴孔配合过松或者过紧的问题。

　　安装边界的细节上，不同安装形式的差异也做了区分，B3卧式安装的底脚有对应的安装沉孔，能匹配不同规格的固定螺栓，B14立式安装的小法兰端盖止口尺寸、孔位分布都准确还原，B34安装形式同时保留底脚和法兰安装位，满足不同安装姿态的需求，轴伸端的键槽尺寸、轴肩定位高度都符合标准要求，在做传动件装配的时候，能直接验证轴向定位是否可靠，不会出现传动件轴向窜动的问题。另外模型里的吊环位置设置在机座重心正上方，在做设备吊装方案模拟的时候，能准确计算吊装点的受力，避免吊装过程中电机倾斜磕碰周边部件，接线盒的进线口位置也做了还原，能提前规划电缆的走线方向，预留足够的弯曲半径，避免电缆过度弯折影响使用寿命。

　　在结构细节上，电机的前后端盖采用螺栓与机座连接，模型里的螺栓孔位、密封槽位置都有体现，能直观看到端盖与机座的配合关系，在做电机维护拆解的模拟时，能清晰看到各个部件的装配顺序，方便做设备维护手册的配图，也能给现场运维人员提供直观的结构参考。风罩采用薄钢板冲压结构，通过卡扣与机座后端连接，模型里还原了风罩的通风孔排布，能验证散热风路是否通畅，避免后续设备运行时因为风路堵塞导致电机过热。整体结构的还原度完全能满足结构设计、设备选型、装配模拟的需求，不管是做整机设备的三维布局，还是做传动系统的匹配计算，都能直接调用这个模型，减少重复建模的时间，提升设计效率。
