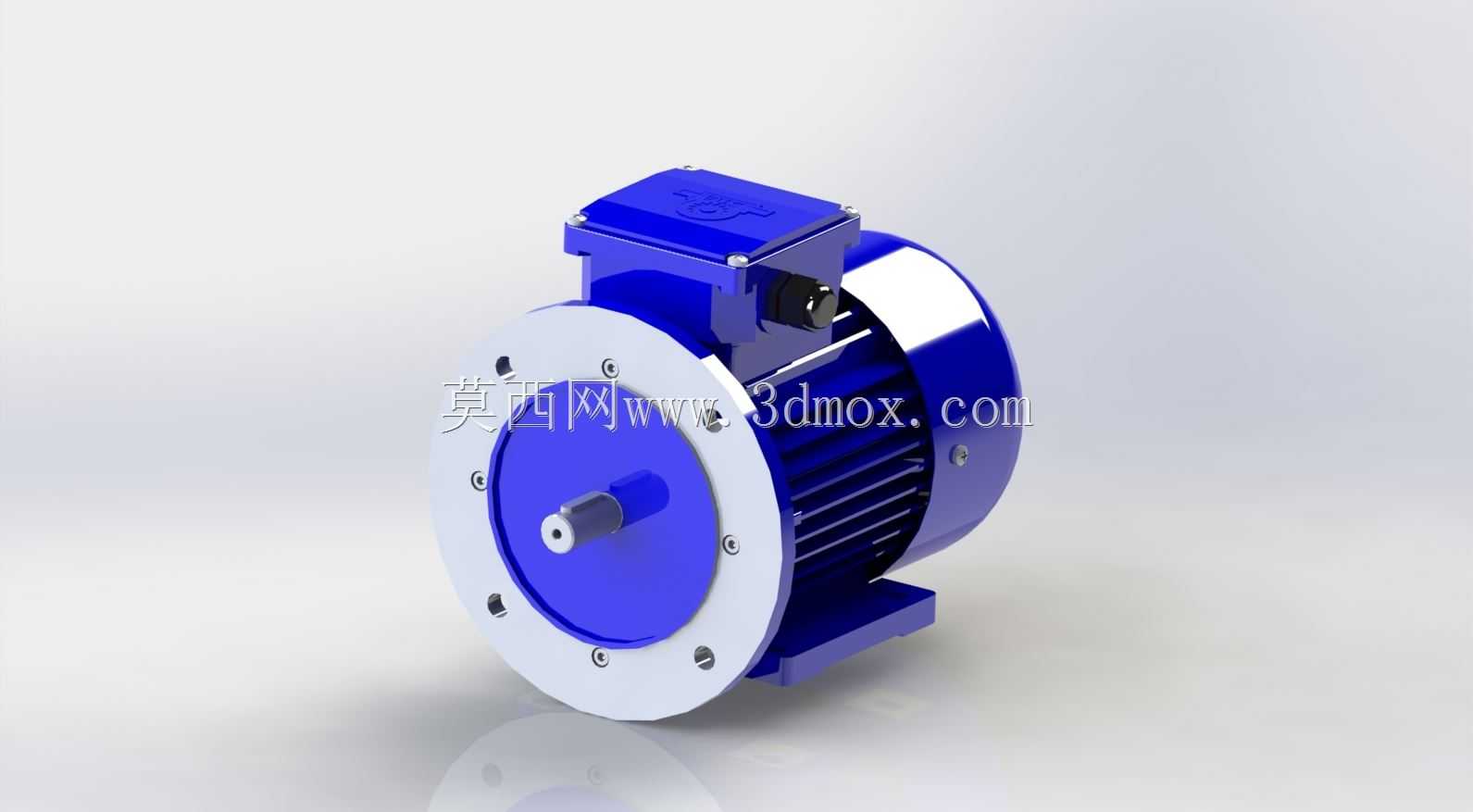

B5法兰安装三相异步电动机三维结构

　　做自动化产线配套设计的时候，最常碰到的动力源选型就是这类B5法兰安装的低压三相异步电机，很多刚入行的结构工程师容易在安装边界上踩坑，要么是法兰止口配合留的公差不对，要么是接线盒位置和周边走线干涉，要么是输出轴的键槽尺寸和联轴器不匹配，最后现场装调的时候要反复改支架、磨键槽，耽误整线的调试进度。这个模型把实际选型和安装里需要核对的所有结构细节都做了还原，从前端的法兰安装面开始，止口的凸台高度、安装孔的分度圆直径、每个通孔的沉头深度都和实物一致，不用再对着二维样本反复核对尺寸链，直接把模型导入装配体里就能做干涉检查，提前规避现场安装的问题。这类铝壳电机的应用场景非常广，从轻工行业的皮带输送机、小型自动化设备的动力输入，

　　到机床辅机的冷却泵驱动、包装机械的辊筒传动，再到食品加工生产线的输送带驱动，只要是需要固定转速、稳定动力输出的工位，基本都能看到它的身影。和B3底脚安装的电机不同，B5法兰安装不需要额外做卧式安装支架，直接通过前端法兰把电机固定在设备的立板或者减速机输入端，整体占用的安装空间更小，轴向的安装精度更容易保证，特别适合对安装同轴度要求较高的直连传动场景。从结构设计的角度看，这个模型还原了电机的所有外部功能结构：顶部的接线盒预留了足够的走线空间，盒盖的固定螺栓位置、进线口的密封结构都做了准确建模，做电气布线设计的时候可以直接参考这个空间预留线缆的弯曲半径，避免出现线缆弯折半径过小、接线盒盖无法正常闭合的问题。机壳表面的散热筋是轴向排布的，

　　和实物的散热结构一致，做设备热仿真的时候可以直接参考散热筋的排布和表面积，核算电机满负载运行时的散热效率，判断是否需要额外增加散热辅件。输出轴的轴伸长度、键槽的宽度和深度、轴端的中心螺纹孔都做了还原，不管是配联轴器、带轮还是链轮，都可以直接在装配体里核对配合尺寸，不用再单独查样本核对轴伸参数。后端的风罩和风叶结构也做了准确建模，做设备整体布局的时候要注意风罩后端和设备护板、其他部件的间隙，不能把风罩的进风口堵死，否则会影响电机的散热效率，长时间运行容易触发过热保护。很多工程师做设计的时候容易忽略电机的吊环结构，这个功率等级的电机虽然重量不算大，但顶部的吊环安装位是标准结构，设备吊装或者电机拆装维护的时候，吊环是核心的受力点，

　　做周边结构设计的时候要预留吊环的安装空间，不能在吊环上方布置其他管线或者结构件，否则后期维护的时候没法挂吊具，拆装会非常麻烦。安装法兰的止口是定位核心，设计配套的安装板时，止口的配合公差一般选H7/js6，既可以保证同轴度，又不会因为配合过紧导致安装拆卸困难，法兰上的安装孔要比电机的安装螺栓大1到2毫米，预留一定的安装调整余量，避免因为加工误差导致螺栓穿不进去。接线盒的方向在实际安装时可以根据需求调整，松开机壳和接线盒的固定螺栓就能旋转接线盒的朝向，这个模型里接线盒的位置是顶部出线的标准状态，做布线设计的时候可以根据实际走线方向调整，不用局限于模型的初始位置。这类电机的中心高、法兰尺寸、轴伸尺寸都是符合IEC标准的，同功率等级的不同品牌电机安装尺寸基本通用，做设备模块化设计的时候，只要安装接口按照这个标准尺寸设计，后期更换不同品牌的电机不需要修改安装结构，能大幅降低备件的采购和维护成本。在做设备的振动仿真时，这个模型的重量分布、质心位置都和实物接近，直接导入仿真环境就能得到相对准确的振动特性结果，不用再简化模型重新赋值参数，能节省不少建模和仿真前处理的时间。另外要注意的是，电机输出轴的径向承载是有范围的，要是用链轮、皮带轮传动的话，要核算轴伸端的径向力，不能超过电机样本给出的允许值，否则容易导致轴承过早损坏，这个模型里轴伸的位置和轴承位的结构都做了还原，可以直接作为受力分析的参考。
