IEC标准B14法兰安装铝壳三相异步电机

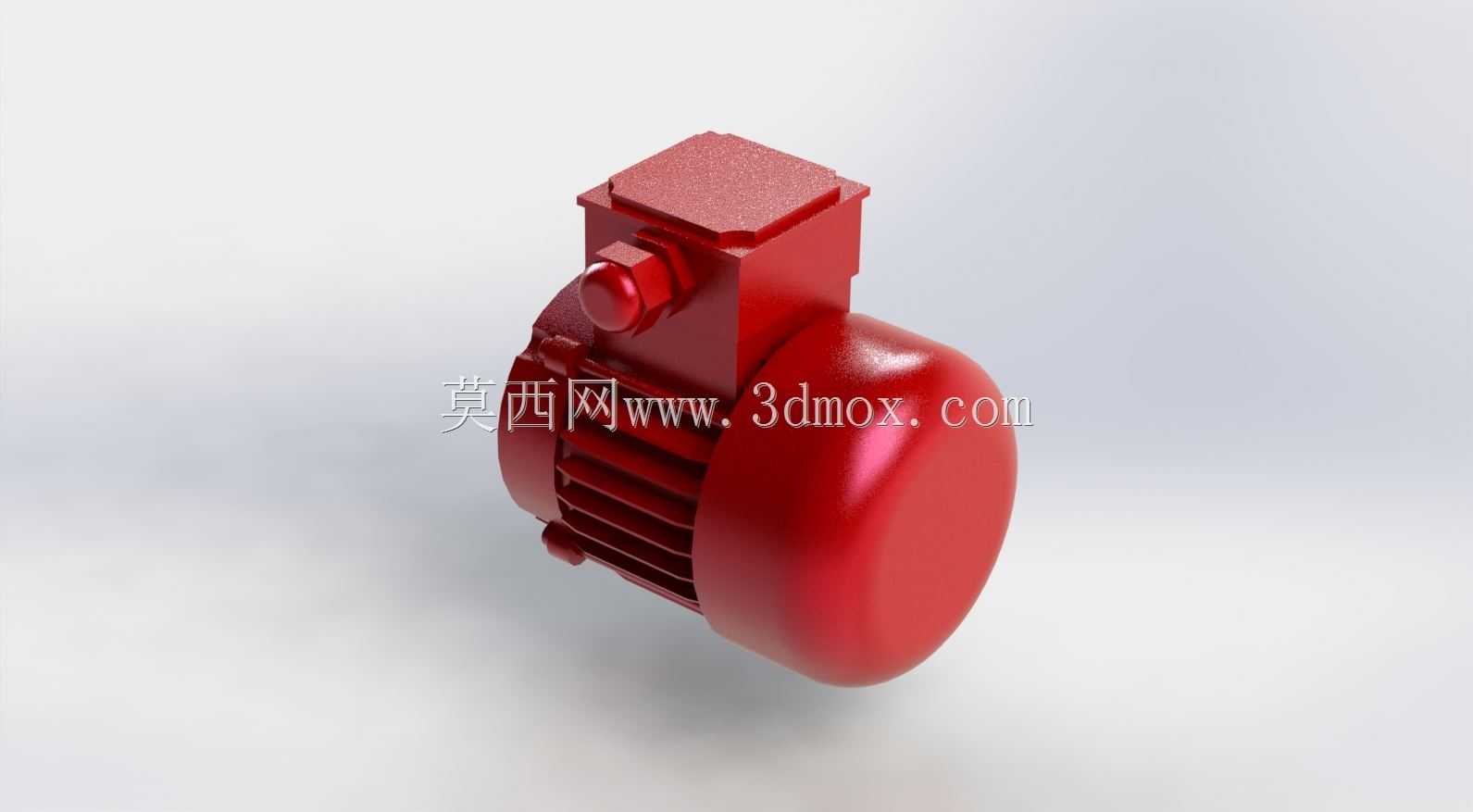

　　这款电机的三维建模完全围绕IEC 60034系列标准的安装尺寸要求搭建，建模过程中优先还原了B14小法兰安装的核心配合边界，法兰端的止口直径、安装孔位分布、轴伸长度与键槽尺寸均严格对应标准公差带，可直接导入自动化产线、输送设备、小型泵组的装配体中做干涉检查，不需要二次调整安装位尺寸。从实际应用场景来看，这类小功率铝壳电机多用于食品包装线的辊道驱动、小型风机的动力输入、木工机械的进给单元驱动，还有轻工设备里的搅拌机构动力源，因为铝壳的散热性能优于同功率铸铁壳电机，在密闭设备舱内的持续运行温升更可控，同时自重更轻，在移动类设备比如小型AGV的顶升机构、便携式加工设备上的安装适配性更好。建模时特意还原了接线盒的可旋转结构，实际现场布线时，

　　接线盒可以根据进线方向调整四个安装角度，不需要额外做转接弯头，这部分的结构在三维模型里做了配合约束，导入装配体后可以直接模拟接线盒的旋转行程，提前规避走线时和周边机架、护罩的干涉问题。电机的散热筋结构做了等比例还原，筋条的高度、间距都和实物一致，在做设备热仿真分析时，可以直接提取散热面的特征做网格划分，不需要重新简化散热结构，能提升热仿真的结果准确度。端盖部分的建模还原了轴承室的配合尺寸，前后端盖的轴承位公差、油封位的台阶尺寸都做了精确还原，做电机拆解维修的模拟装配时，可以直接调用标准轴承、油封件完成装配约束，不需要额外测量配合尺寸。轴伸部分的键槽采用的是标准平键配合，键槽的宽度、深度、距离轴端的位置都符合IEC标准，配套的联轴器、

　　带轮、齿轮等传动件可以直接从标准件库调用装配，不需要二次修配轴伸特征。从安装边界来看，电机的总长、总高、接线盒的突出高度都做了精确还原，在做设备布局时，可以直接将模型放入机架的安装位，核对周边的维护空间，比如后端风罩的拆卸空间、接线盒的开盖操作空间、前端传动件的拆装空间，提前避免布局时预留空间不足的问题。建模时还考虑了电机的吊装需求，机壳顶部的吊环螺纹孔做了特征还原，大机座号的同系列电机可以直接调用吊环标准件装配，模拟吊装时的吊点位置，核对吊装过程中电机和周边设备的碰撞风险。风罩部分的通风孔做了阵列还原，在做流体仿真分析冷却风路时，可以直接提取风罩的进风面积、风叶的旋转域特征，不需要重新绘制风罩的通风结构。

　　这类B14法兰安装的电机和B3底脚安装、B5大法兰安装的型号相比，安装占用的径向空间更小，适合安装空间局促的紧凑型设备，比如小型自动化工作站的内置驱动单元、医疗辅助设备的动力机构，还有实验室小型搅拌装置的动力源，因为法兰安装的同轴度更容易保证，不需要额外做同轴度校准，装配时的人工调整成本更低。建模过程中对机壳的壁厚也做了符合实际生产的还原，铝壳的拉伸壁厚均匀，没有出现建模时常见的壁厚不均、特征倒角遗漏的问题，在做有限元分析机壳的强度、模态时，可以直接赋予铝合金材料属性划分网格，计算结果和实物的测试值偏差更小。接线盒内部的接线端子安装位、接地端子的位置也做了特征还原，在做电气布线设计时，可以直接在模型里规划线缆的弯曲半径、接线端子的安装空间，提前避免线缆长度预留不足、接线时操作空间不够的问题。
