B34法兰安装卧式铝壳三相异步电机

　　这款B34安装形式的铝壳异步电机，是工业传动场景里覆盖度极高的通用动力单元，在轻工输送线、小型机床进给机构、食品包装辊道、风机水泵配套等场景里都能见到它的应用，区别于传统铸铁壳电机，铝壳机身的散热效率更高，同功率段自重比铸铁款低近40%，对于安装空间局促、对设备整体重量有控制要求的配套场景适配性更强。

　　从安装边界来看，这款电机采用B34复合安装形式，既支持底部脚座卧式安装固定，也支持前端法兰端面直接对接负载端，前端法兰为标准B14小法兰规格，止口尺寸、安装孔位均遵循IEC通用电机尺寸标准，可直接匹配市面上绝大多数标准减速机、泵体、传动辊筒的对接接口，无需额外加工转接法兰，能大幅缩短设备装配时的适配周期。机身的接线盒位置设置在机身上方，可根据安装现场的走线方向调整出线方向，接线腔内部预留了足够的接线空间，三相接线端子、接地端子的排布符合低压电气安装规范，日常检修维护时无需拆解电机主体即可完成接线作业。

　　结构设计上，电机的散热筋沿机身轴向均匀排布，筋条高度与厚度经过散热仿真优化，在电机额定负载连续运行时，能通过自带的尾部风叶带动空气沿散热筋形成稳定的轴向风道，将定子绕组产生的热量快速带出，保证电机绕组温升控制在F级绝缘允许的范围内，可适应环境温度-15℃到40℃的常规工业车间工况。前端盖与后端盖均采用压铸铝合金材质，与机身的配合面设置了定位止口，装配时可保证前后轴承室的同轴度，避免因装配偏差导致的轴承偏磨、运行异响问题。输出轴采用45号钢调质处理，轴伸端的键槽尺寸符合标准传动配合要求，轴端预留了中心孔，可适配不同规格的联轴器、带轮安装需求，输出轴与前端盖之间设置了双唇口油封，可有效阻挡外界粉尘、水汽进入轴承腔，同时防止轴承润滑脂泄漏，延长轴承的维护周期。

　　在实际选型配套时，这款电机的尺寸边界兼容性极强，同机座号下可覆盖不同功率等级的绕组配置，设计人员在做设备三维布局时，可直接调用该模型完成安装空间校验，核对法兰止口、轴伸长度、脚座安装孔距等关键尺寸与负载端的匹配度，提前排查安装干涉问题，比如在设计小型皮带输送线时，可直接将电机模型与主动辊筒、安装支架做装配配合，确认皮带张紧机构的调整行程不会与电机接线盒、风罩产生干涉；在配套齿轮泵组时，可通过模型核对电机轴与泵轴的同轴度，提前设计好钟形罩的连接尺寸，避免实物装配时出现对接偏差。

　　电机的尾部风罩采用薄壁钢板冲压成型，表面做了静电喷塑处理，通风孔的排布兼顾了通风面积与防护等级要求，可防止外界异物进入风叶区域，同时保证足够的进风量。风叶采用工程塑料一体注塑成型，动平衡等级符合G6.3标准，电机运行时不会产生额外的振动，可满足对运行平稳性有一定要求的精密传动场景需求。机身的吊环设置在机座上方，可满足整机吊装搬运的需求，在设备总装时可通过吊环快速完成电机的就位调整，降低装配作业的难度。

　　从功能特性来看，这款电机可适配380V三相工频供电，也可根据配套需求加装编码器、刹车模块等附件，拓展为变频调速电机、刹车电机等衍生型号，满足不同工况下的转速控制、快速停机的使用需求。定子绕组采用高强度漆包线绕制，经过浸漆烘干处理，绕组的绝缘强度、机械强度都能满足长期连续运行的要求，转子采用铸铝鼠笼结构，动平衡经过校准，启动转矩大、运行噪音低，在额定负载下的运行效率符合中小型三相异步电机的能效标准，可帮助配套设备降低运行时的能耗。

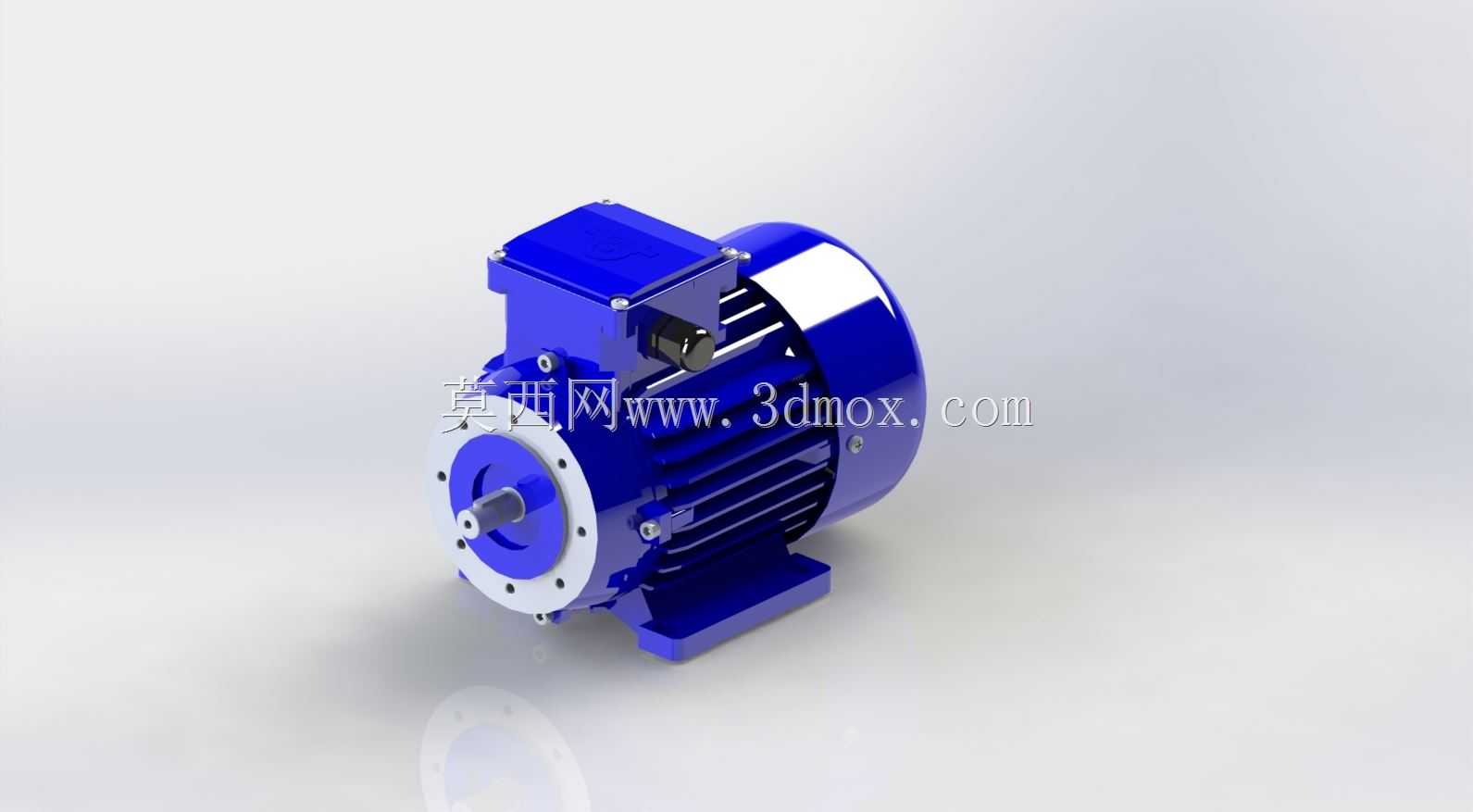

　　在三维建模层面，这个模型完整还原了电机的所有外部结构特征，包括散热筋的细节、接线盒的安装结构、法兰安装孔的位置、脚座的固定孔尺寸、输出轴的键槽与轴伸长度，所有配合尺寸都遵循实际产品的公差要求，设计人员在做设备布局时，无需重新测绘即可直接用于装配干涉检查、安装孔位标注、BOM清单统计等工作，能大幅缩短前期设计阶段的建模时间，同时避免因自行建模的尺寸偏差导致后续加工、装配环节出现问题。
