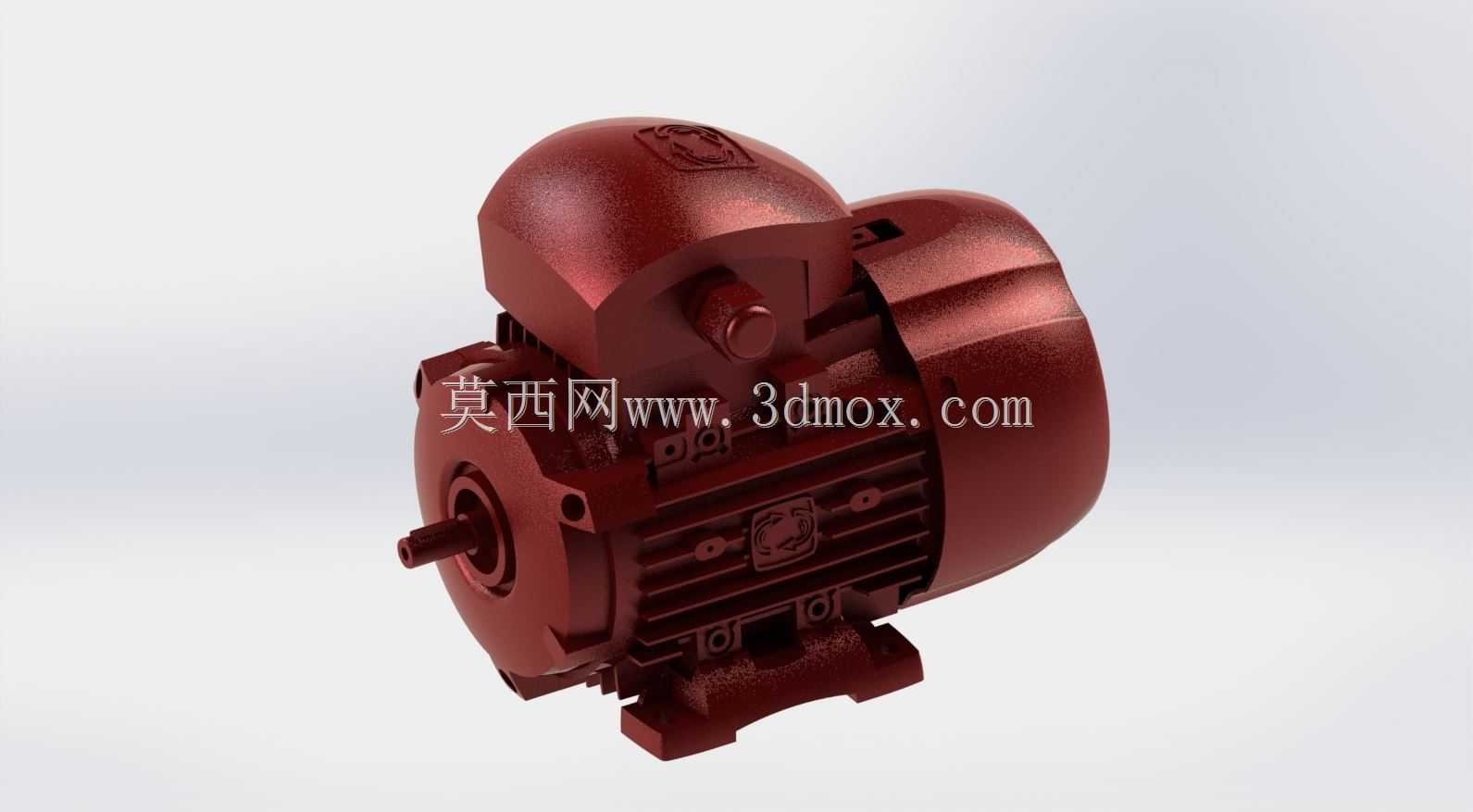

DELPHI56B3卧式工业电机结构

　　这款卧式安装的工业动力单元，在轻工输送、小型机床辅机、自动化生产线动力匹配场景中应用广泛，作为整套设备的动力输出核心，其结构设计直接决定了整套传动系统的运行稳定性与安装适配性。从实际选型匹配的角度看，这类B3安装形式的电机，采用底脚卧式固定方式，安装时需要提前核对底脚的安装孔距、轴伸直径与键槽尺寸，确保与被驱动设备的输入轴、安装基座的公差匹配，避免出现同轴度偏差导致的运行振动、轴承过早磨损问题。

　　从结构设计逻辑来看，整机的散热筋沿机壳轴向均匀排布，这种设计并非单纯的造型考量，而是在电机持续额定负载运行时，能够通过增大壳体与空气的接触面积，配合后端自带的风叶结构形成定向风道，将定子绕组运行产生的热量快速导出，避免绕组温升过高导致绝缘老化加速，延长设备的连续运行时长。端盖与机壳的配合采用止口定位结构，装配时能够保证前后轴承室的同轴度，减少转子转动时的径向跳动，输出轴端的轴伸采用标准圆柱形配合面，配套标准平键槽，能够直接匹配联轴器、带轮等常见传动连接件，不需要额外做轴头改制，降低现场安装的加工成本。接线盒设置在机壳顶部的侧方位置，这种布局能够避免现场布线时线缆过度弯折，同时在设备日常维护时，不需要拆解周边的传动部件就可以完成接线端子的检查与紧固，适配多数工业现场的布线习惯。

　　在安装边界的把控上，这类电机的轴向总长度、径向最大尺寸都需要在设备整体布局阶段提前预留足够空间，尤其是尾部风罩的位置，需要预留不小于风罩直径1/6的通风间隙，保证冷却风能够顺畅进入风道，避免散热效率下降。底脚的安装平面需要保证平面度公差在合理范围内，固定螺栓需要加装防松垫圈，在有振动的运行场景下，还需要在底脚与安装基座之间加装减震垫，阻断振动向设备主机传递。从实际使用的工况适配来看，这款电机的结构能够适配常规室内工业环境的运行需求，壳体的铸铁材质具备足够的刚性，在承受额定扭矩输出时不会出现机壳形变，前后轴承采用密封式深沟球轴承，能够阻挡常规工况下的粉尘进入轴承室，减少日常维护的注脂频次。

　　建模过程中需要重点关注几个配合公差的还原：止口配合面的公差带、轴承室与轴承外圈的配合公差、轴伸与轴承内圈、传动件的配合公差，这些尺寸的准确还原直接影响后续做装配仿真、干涉检查时的结果准确性。机壳上的散热筋厚度、筋条间距都按照实际量产产品的比例还原，接线盒的内部腔体、端子安装位也做了对应结构呈现，能够直接用于设备整体布局的装配校验，也可以作为同类型电机选型时的尺寸参考模板，帮助结构设计人员在方案阶段快速完成动力单元的布局占位，核对安装空间是否存在干涉，减少后续方案调整的工作量。在做传动系统匹配时，还可以结合这款模型的轴伸尺寸、安装孔位，直接匹配对应的联轴器、减速机安装法兰，不需要反复核对二维图纸的尺寸，提升整体设计效率。
