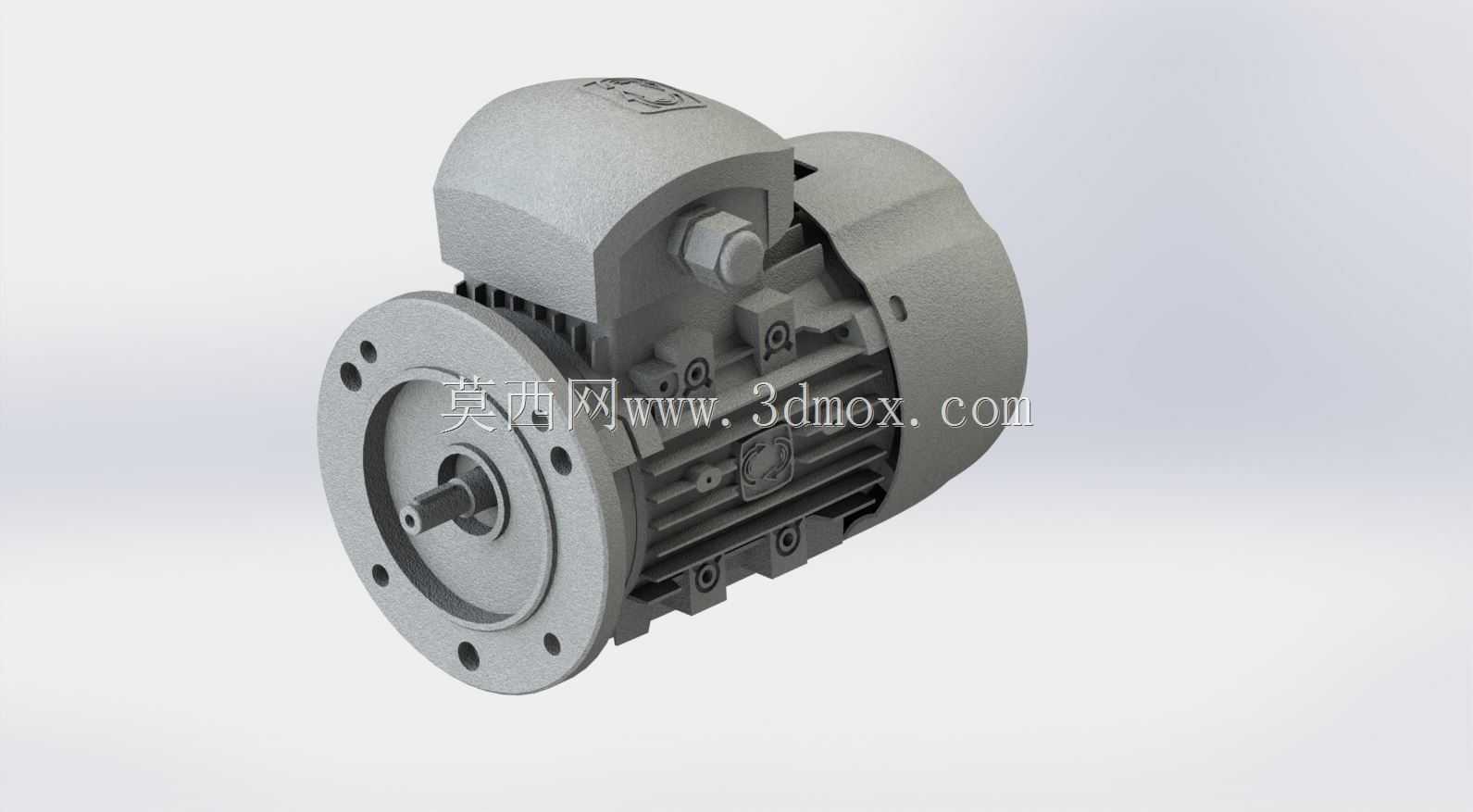

德尔福B5法兰安装三相异步电动机结构

　　这款B5安装形式的电动机，是工业传动场景里应用覆盖率极高的动力输出部件，常见于各类泵组、输送线、自动化专机、小型加工设备的动力端配套，区别于底脚安装的B3机型，B5法兰安装的结构不需要额外配置安装底座，可直接通过端盖上的法兰止口与被驱动设备的安装面对接定位，同轴度更容易保证，安装占用的轴向空间更小，尤其适合安装空间紧凑、对传动同轴度要求较高的设备布局场景。从结构设计来看，该电机采用全封闭自扇冷的壳体结构，机壳外部排布的平行散热筋沿轴向延伸，能在电机运行时通过尾部风罩内的风扇带动气流沿筋条流动，带走定子绕组产生的热量，保证电机在额定负载下的温升控制在绝缘等级允许的范围内。前端盖采用圆形法兰结构，法兰端面上均匀分布多个安装通孔，

　　止口尺寸符合通用工业电机的安装标准，可直接与标准减速机、泵体的安装法兰匹配，不需要额外加工转接板。输出轴为圆柱形轴伸，轴端带有标准键槽，可通过平键传递扭矩，轴伸的直径、伸出长度都匹配同功率等级B5电机的通用尺寸，方便用户直接替换同规格的现有电机，不需要对配套设备的连接结构做改动。接线盒设置在机壳的侧上方位置，盒体与机壳之间做了密封结构，可防止粉尘、溅水进入接线腔，满足一般工业车间的使用防护要求，接线盒内部预留了足够的接线空间，方便用户进行电源接线、星三角切换接线等操作。尾部的风罩采用镂空结构，既可以引导气流沿机壳散热筋流动，又能防止外部异物触碰旋转的风扇，同时避免人员误触造成安全隐患。建模过程中，完整还原了电机各部件的装配关系：

　　定子机壳与前后端盖通过螺栓连接，转子组件通过两端的轴承支撑在端盖的轴承室内，前端盖的法兰止口与安装面的垂直度、轴伸与止口的同轴度都按照实际产品的形位公差要求做了装配约束，模型中还还原了机壳上的吊环安装位、接线盒的紧固螺栓、端盖的连接螺栓等细节结构，可直接用于设备整体布局的干涉检查、安装空间校核。在设备选型配套时，可直接将该模型导入装配体，核对法兰安装孔的位置度、轴伸与被驱动部件的对接尺寸、电机整体的外形轮廓是否与周边结构存在干涉，尤其是在做紧凑型设备设计时，可提前确认电机尾部风罩与设备机架、管线的安全距离，避免实际装配时出现空间不足的问题。模型的壳体细节、散热筋的排布、接线盒的位置都与实物一致，可用于生成设备的三维装配示意图、

　　安装指导文件，也可作为教学演示中电机安装形式讲解的具象参考，帮助设计人员直观理解B5法兰安装电机与B3底脚安装电机的结构差异，在设备方案设计阶段快速完成动力部件的选型匹配，减少后续实物安装时的尺寸 mismatch 问题。
